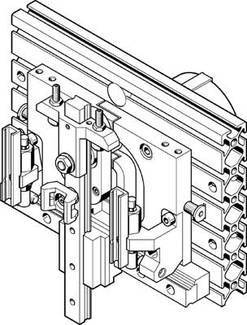

Abbildung ähnlich
FESTO 533604 HSP-12-AP-WL Handlingmodul 8 bar
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 3.235,00 / Stück)
€ 3.235,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Baugröße: 12
- Befestigung Front Unit: mit Durchgangsbohrung
- Befestigungsart: mit Durchgangsbohrung
- mit Nutensteinen
- Betriebsdruck: 4 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dämpfung: CC: Stoßdämpfer beidseitig
- weiche Kennlinie
- Einbaulage: Führungsschiene
- senkrecht
- Funktionsweise: doppeltwirkend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Kreuzführung
- Schwenkmodul
- Warteposition wahlweise Links
- zwangsgeführter Bewegungsablauf
- Max. Moment Mx dynamisch: 1,1 Nm
- Max. Moment Mx statisch: 5 Nm
- Max. Moment My dynamisch: 1,1 Nm
- Max. Moment My statisch: 5 Nm
- Max. Moment Mz dynamisch: 1,1 Nm
- Max. Moment Mz statisch: 5 Nm
- Max. Z-Hub Warteposition: 15 mm
- Maximale Nutzlast: 0,5 kg
- Min. Taktzeit: 0,6 s
- Pneumatischer Anschluss: M5
- Pneumatischer Anschluss Warteposition: M3
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 1.900 g
- Theoretische Kraft bei 6 bar: 40 N
- Umgebungstemperatur: 0 ... 60 °C
- Verdrehsicherung/Führung: Kreuzführung
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Seitenteile: Aluminium-Knetlegierung
- Wiederholgenauigkeit: ±0,01 mm
- Y-Hub: 52 ... 68 mm
- Z-Hub: 20 ... 30 mm
- Z-Hub Arbeitshub: 15 mm
- Produkt-Art
Handlingmodul
- Fliehkraft bei 6 bar
40 N
- Betriebstemperatur
0 bis 60 °C
- Max. Betriebsdruck
8 bar
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
HSP-12-AP-WL
- Herst.-Teilenr.
533604
- Einsatz-Gebiet(e)
Handlingmodul
- Gewicht
1900 g
- Betriebsdruck (max.)
8 bar
- Min. Betriebsdruck
4 bar
- Betriebstemperatur (max.)
60 °C
- Betriebstemperatur (min.)
0 °C
- Typ
HSP-12-AP-WL
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204279 FESTO 533604 HSP-12-AP-WL Handlingmodul 8 bar
Beschreibung
Handlingmodul HSP-12-AP-WLBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: FührungsschieneUmgebungstemperatur: 0Baugröße: 12Produktgewicht: 1900 GBefestigungsart: mit DurchgangsbohrungBetriebsdruck: 4Konstruktiver Aufbau: KreuzführungPneumatischer Anschluss: M5Werkstoff Halter: Aluminium-KnetlegierungDämpfung: Stoßdämpfer beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterVerdrehsicherung/Führung: KreuzführungTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi: 40 NWiederholgenauigkeit: ±0,01 mmWerkstoff Anschläge: hochlegierter StahlMax. Moment Mx statisch: 5 NMMax. Moment My statisch: 5 NMMax. Moment Mz statisch: 5 NMY-Hub: 52Z-Hub: 20Z-Arbeitshub: 15 MMMinimale Taktzeit: 0.6 SMax. Moment Mx dynamisch: 1.1 NMMax. Moment My dynamisch: 1.1 NMMax. Moment Mz dynamisch: 1.1 NMMax. Nutzlast: 0.5 KGMaximale Prozesskraft in Y-Richtung: 30 NBefestigung Front Unit: mit DurchgangsbohrungWerkstoff Federdruckstück: hochlegierter StahlWerkstoff Grundplatte: Aluminium-KnetlegierungWerkstoff Kreuzführung: VergütungsstahlWerkstoff Schwenkhebel: EinsatzstahlWerkstoff Kulissen: EinsatzstahlWerkstoff Seitenteile: Aluminium-KnetlegierungWerkstoff Sensorschiene: Aluminium-KnetlegierungWerkstoff Steg: Aluminium-KnetlegierungWerkstoff Stellschraube: hochlegierter StahlMaximaler Z-Hub Warteposition: 15 MMPneumatischer Anschluss Warteposition: M3
