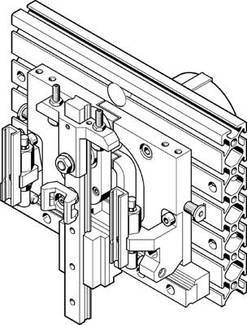

Abbildung ähnlich
FESTO 533611 HSP-16-AP-WR Handlingmodul 8 bar
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 4.075,00 / Stück)
€ 4.075,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Baugröße: 16
- Befestigung Front Unit: mit Durchgangsbohrung
- Befestigungsart: mit Durchgangsbohrung
- mit Nutensteinen
- Betriebsdruck: 4 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dämpfung: CC: Stoßdämpfer beidseitig
- weiche Kennlinie
- Einbaulage: Führungsschiene
- senkrecht
- Funktionsweise: doppeltwirkend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Kreuzführung
- Schwenkmodul
- Warteposition wahlweise Links
- zwangsgeführter Bewegungsablauf
- Max. Moment Mx dynamisch: 2,4 Nm
- Max. Moment Mx statisch: 10 Nm
- Max. Moment My dynamisch: 2,4 Nm
- Max. Moment My statisch: 10 Nm
- Max. Moment Mz dynamisch: 2,4 Nm
- Max. Moment Mz statisch: 10 Nm
- Max. Z-Hub Warteposition: 25 mm
- Maximale Nutzlast: 1 kg
- Min. Taktzeit: 0,8 s
- Pneumatischer Anschluss: M5
- Pneumatischer Anschluss Warteposition: M5
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 3.300 g
- Theoretische Kraft bei 6 bar: 50 N
- Umgebungstemperatur: 0 ... 60 °C
- Verdrehsicherung/Führung: Kreuzführung
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Seitenteile: Aluminium-Knetlegierung
- Wiederholgenauigkeit: ±0,01 mm
- Y-Hub: 90 ... 110 mm
- Z-Hub: 35 ... 50 mm
- Z-Hub Arbeitshub: 20 mm
- Produkt-Art
Handlingmodul
- Fliehkraft bei 6 bar
50 N
- Betriebstemperatur
0 bis 60 °C
- Max. Betriebsdruck
8 bar
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
Kreuzführung Schwenkmodul Warteposition wahlweise Links zwangsgeführter Bewegungsablauf
- Herst.-Teilenr.
533611
- Gewicht
3300 g
- Betriebsdruck (max.)
8 bar
- Min. Betriebsdruck
4 bar
- Betriebstemperatur (max.)
60 °C
- Betriebstemperatur (min.)
0 °C
- Typ
HSP-16-AP-WR
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204286 FESTO 533611 HSP-16-AP-WR Handlingmodul 8 bar
Beschreibung
Handlingmodul HSP-16-AP-WRBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: FührungsschieneUmgebungstemperatur: 0Baugröße: 16Produktgewicht: 3300 GBefestigungsart: mit DurchgangsbohrungBetriebsdruck: 4Konstruktiver Aufbau: KreuzführungPneumatischer Anschluss: M5Werkstoff Halter: Aluminium-KnetlegierungDämpfung: Stoßdämpfer beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterVerdrehsicherung/Führung: KreuzführungTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi: 50 NWiederholgenauigkeit: ±0,01 mmWerkstoff Anschläge: hochlegierter StahlMax. Moment Mx statisch: 10 NMMax. Moment My statisch: 10 NMMax. Moment Mz statisch: 10 NMY-Hub: 90Z-Hub: 35Z-Arbeitshub: 20 MMMinimale Taktzeit: 0.8 SMax. Moment Mx dynamisch: 2.4 NMMax. Moment My dynamisch: 2.4 NMMax. Moment Mz dynamisch: 2.4 NMMax. Nutzlast: 1 KGMaximale Prozesskraft in Y-Richtung: 35 NBefestigung Front Unit: mit DurchgangsbohrungWerkstoff Federdruckstück: hochlegierter StahlWerkstoff Grundplatte: Aluminium-KnetlegierungWerkstoff Kreuzführung: VergütungsstahlWerkstoff Schwenkhebel: EinsatzstahlWerkstoff Kulissen: EinsatzstahlWerkstoff Seitenteile: Aluminium-KnetlegierungWerkstoff Sensorschiene: Aluminium-KnetlegierungWerkstoff Steg: Aluminium-KnetlegierungWerkstoff Stellschraube: hochlegierter StahlMaximaler Z-Hub Warteposition: 25 MMPneumatischer Anschluss Warteposition: M5
