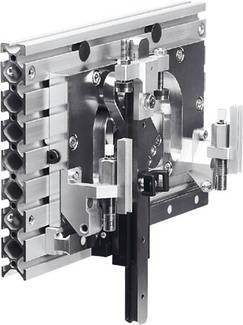

Abbildung ähnlich
FESTO 533613 HSP-16-AS Handlingmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 3.635,00 / Stück)
€ 3.635,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Baugröße: 16
- Befestigung Front Unit: mit Durchgangsbohrung
- Befestigungsart: mit Durchgangsbohrung
- mit Nutensteinen
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dämpfung: CC: Stoßdämpfer beidseitig
- weiche Kennlinie
- Einbaulage: Führungsschiene
- senkrecht
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Antriebsschaft
- Kreuzführung
- zwangsgeführter Bewegungsablauf
- Max. Antriebsmoment am Antriebsschaft: 2,5 Nm
- Max. Axialkraft am Antriebsschaft: 30 N
- Max. Moment Mx dynamisch: 2,4 Nm
- Max. Moment Mx statisch: 10 Nm
- Max. Moment My dynamisch: 2,4 Nm
- Max. Moment My statisch: 10 Nm
- Max. Moment Mz dynamisch: 2,4 Nm
- Max. Moment Mz statisch: 10 Nm
- Max. Radialkraft am Antriebsschaft: 75 N
- Maximale Nutzlast: 1 kg
- Min. Taktzeit: 0,8 s
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 3.100 g
- Theoretische Kraft bei 6 bar: 50 N
- Umgebungstemperatur: 0 ... 60 °C
- Verdrehsicherung/Führung: Kreuzführung
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Seitenteile: Aluminium-Knetlegierung
- Werkstoffhinweis: Kupfer- und PTFE-frei
- Wiederholgenauigkeit: ±0,01 mm
- Y-Hub: 90 ... 110 mm
- Z-Hub: 35 ... 50 mm
- Z-Hub Arbeitshub: 20 mm
- Produkt-Art
Handlingmodul
- Betriebstemperatur
0 bis 60 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
HSP-16-AS Handlingmodul
- Herst.-Teilenr.
533613
- Gewicht
3100 g
- Betriebstemperatur (max.)
60 °C
- Betriebstemperatur (min.)
0 °C
- Typ
HSP-16-AS
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204288 FESTO 533613 HSP-16-AS Handlingmodul
Beschreibung
Handlingmodul HSP-16-ASLABS-Konformität: VDMA24364-B2-LEinbaulage: FührungsschieneUmgebungstemperatur: 0Baugröße: 16Produktgewicht: 3100 GBefestigungsart: mit DurchgangsbohrungKonstruktiver Aufbau: AntriebsschaftWerkstoff Halter: Aluminium-KnetlegierungDämpfung: Geräuschdämpfung über PufferPositionserkennung: für NäherungsschalterVerdrehsicherung/Führung: KreuzführungTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi: 50 NWiederholgenauigkeit: ±0,01 mmWerkstoff Anschläge: hochlegierter StahlMax. Moment Mx statisch: 10 NMMax. Moment My statisch: 10 NMMax. Moment Mz statisch: 10 NMY-Hub: 90Z-Hub: 35Z-Arbeitshub: 20 MMMinimale Taktzeit: 0.8 SMax. Moment Mx dynamisch: 2.4 NMMax. Moment My dynamisch: 2.4 NMMax. Moment Mz dynamisch: 2.4 NMMax. Nutzlast: 1 KGMaximale Prozesskraft in Y-Richtung: 35 NBefestigung Front Unit: mit DurchgangsbohrungWerkstoff Federdruckstück: hochlegierter StahlWerkstoff Grundplatte: Aluminium-KnetlegierungWerkstoff Kreuzführung: VergütungsstahlWerkstoff Schwenkhebel: EinsatzstahlWerkstoff Kulissen: EinsatzstahlWerkstoff Seitenteile: Aluminium-KnetlegierungWerkstoff Sensorschiene: Aluminium-KnetlegierungWerkstoff Steg: Aluminium-KnetlegierungWerkstoff Stellschraube: hochlegierter StahlMax. Antriebsmoment am Antriebsschaft: 2.5 NMMax. Axialkraft am Antriebsschaft: 30 NMax. Radialkraft am Antriebsschaft: 75 N
