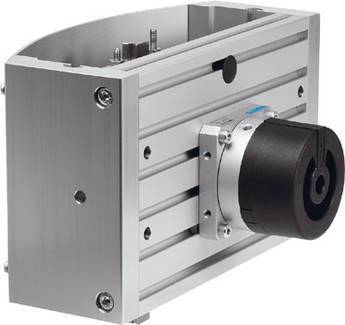

FESTO 533616 HSP-25-AP-SD Handlingmodul 8 bar
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 4.999,00 / Stück)
€ 4.999,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Baugröße: 25
- Befestigung Front Unit: mit Durchgangsbohrung
- Befestigungsart: mit Durchgangsbohrung
- mit Nutensteinen
- Betriebsdruck: 4 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dämpfung: CC: Stoßdämpfer beidseitig
- weiche Kennlinie
- Einbaulage: Führungsschiene
- senkrecht
- Funktionsweise: doppeltwirkend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Kreuzführung
- Schwenkmodul
- zwangsgeführter Bewegungsablauf
- Max. Moment Mx dynamisch: 3,2 Nm
- Max. Moment Mx statisch: 15 Nm
- Max. Moment My dynamisch: 3,2 Nm
- Max. Moment My statisch: 15 Nm
- Max. Moment Mz dynamisch: 3,2 Nm
- Max. Moment Mz statisch: 15 Nm
- Maximale Nutzlast: 1,5 kg
- Min. Taktzeit: 1 s
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 7.600 g
- Theoretische Kraft bei 6 bar: 65 N
- Umgebungstemperatur: 0 ... 60 °C
- Verdrehsicherung/Führung: Kreuzführung
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Seitenteile: Aluminium-Knetlegierung
- Werkstoffhinweis: Kupfer- und PTFE-frei
- Wiederholgenauigkeit: ±0,02 mm
- Y-Hub: 130 ... 170 mm
- Z-Hub: 50 ... 70 mm
- Z-Hub Arbeitshub: 25 mm
- Produkt-Art
Handlingmodul
- Betriebstemperatur
0 bis 60 °C
- Max. Betriebsdruck
8 bar
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
HSP-25-AP-SD
- Herst.-Teilenr.
533616
- Gewicht
7600 g
- Betriebsdruck (max.)
8 bar
- Min. Betriebsdruck
4 bar
- Betriebstemperatur (max.)
60 °C
- Betriebstemperatur (min.)
0 °C
- Typ
HSP-25-AP-SD
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204291 FESTO 533616 HSP-25-AP-SD Handlingmodul 8 bar
Beschreibung
Handlingmodul HSP-25-AP-SDBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: FührungsschieneUmgebungstemperatur: 0Baugröße: 25Produktgewicht: 7600 GBefestigungsart: mit DurchgangsbohrungBetriebsdruck: 4Konstruktiver Aufbau: KreuzführungPneumatischer Anschluss: M5Werkstoff Deckel: Aluminium-Knetlegierung, eloxiertWerkstoff Halter: Aluminium-KnetlegierungDämpfung: Stoßdämpfer beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterVerdrehsicherung/Führung: KreuzführungTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi: 65 NWiederholgenauigkeit: ±0,02 mmWerkstoff Anschläge: hochlegierter StahlMax. Moment Mx statisch: 15 NMMax. Moment My statisch: 15 NMMax. Moment Mz statisch: 15 NMY-Hub: 130Z-Hub: 50Z-Arbeitshub: 25 MMMinimale Taktzeit: 1 SMax. Moment Mx dynamisch: 3.2 NMMax. Moment My dynamisch: 3.2 NMMax. Moment Mz dynamisch: 3.2 NMMax. Nutzlast: 1.5 KGMaximale Prozesskraft in Y-Richtung: 50 NBefestigung Front Unit: mit DurchgangsbohrungWerkstoff Federdruckstück: hochlegierter StahlWerkstoff Grundplatte: Aluminium-KnetlegierungWerkstoff Kreuzführung: VergütungsstahlWerkstoff Schwenkhebel: EinsatzstahlWerkstoff Kulissen: EinsatzstahlWerkstoff Seitenteile: Aluminium-KnetlegierungWerkstoff Sensorschiene: Aluminium-KnetlegierungWerkstoff Steg: Aluminium-KnetlegierungWerkstoff Stellschraube: hochlegierter Stahl
