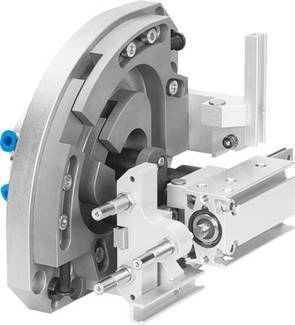

Abbildung ähnlich
FESTO 562561 HSW-16-AP-AW Handlingmodul 8 bar
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 4.469,00 / Stück)
€ 4.469,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Arbeitshub: 20 ... 35 mm
- Baugröße: 16
- Befestigungsart: mit Durchgangsbohrung und Zentrierhülse
- Betriebsdruck: 4 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dämpfung: CC: Stoßdämpfer beidseitig
- weiche Kennlinie
- Einbaulage: beliebig
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Linearführung plus Drehlagerung
- Schwenkantrieb
- zwangsgeführter Bewegungsablauf
- Max. Linearhub bei 90° Schwenkwinkel: 175/175 mm
- Max. Moment Mx: 2,5 Nm
- Max. Moment My: 2,5 Nm
- Max. Moment Mz: 2,5 Nm
- Max. Prozesskraft in Y-Richtung: 50 N
- Max. Z-Hub Warteposition: 25 mm
- Maximale Nutzlast: 1,5 kg
- Min. Taktzeit: 1 s
- Pneumatischer Anschluss: M5
- Pneumatischer Anschluss Warteposition: M5
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 5.500 g
- Theoretische Kraft bei 6 bar: 55 N
- Umgebungstemperatur: 0 ... 60 °C
- Werkstoff Anschläge: hochlegierter Stahl
- Werkstoff Federdruckstück: hochlegierter Stahl
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Halter: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Kulissen: Einsatzstahl
- gehärtet
- Werkstoff Schwenkhebel: Einsatzstahl
- brüniert
- Werkstoff Sensorschiene: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Steg: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Stellschraube: hochlegierter Stahl
- Wiederholgenauigkeit Endlagen: +/-0,02 mm
- Z-Hub: 80 ... 100 mm
- Produkt-Art
Handlingmodul
- Fliehkraft bei 6 bar
55 N
- Betriebstemperatur
0 bis 60 °C
- Max. Betriebsdruck
8 bar
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
HSW-16-AP-AW
- Herst.-Teilenr.
562561
- Gewicht
5500 g
- Betriebsdruck (max.)
8 bar
- Min. Betriebsdruck
4 bar
- Betriebstemperatur (max.)
60 °C
- Betriebstemperatur (min.)
0 °C
- Typ
HSW-16-AP-AW
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204497 FESTO 562561 HSW-16-AP-AW Handlingmodul 8 bar
Beschreibung
Handlingmodul HSW-16-AP-AWBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigUmgebungstemperatur: 0Baugröße: 16Produktgewicht: 5500 GBefestigungsart: mit Durchgangsbohrung und ZentrierhülseBetriebsdruck: 4Konstruktiver Aufbau: Linearführung plus DrehlagerungPneumatischer Anschluss: M5Werkstoff Halter: Aluminium-KnetlegierungDämpfung: Stoßdämpfer beidseitigPositionserkennung: für NäherungsschalterTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi: 55 NWerkstoff Anschläge: hochlegierter StahlMax. Moment Mx: 2.5 NMMax. Moment My: 2.5 NMMax. Moment Mz: 2.5 NMZ-Hub: 80Minimale Taktzeit: 1 SMax. Nutzlast: 1.5 KGMaximale Prozesskraft in Y-Richtung: 50 NWerkstoff Federdruckstück: hochlegierter StahlWerkstoff Grundplatte: Aluminium-KnetlegierungWerkstoff Kreuzführung: VergütungsstahlWerkstoff Schwenkhebel: EinsatzstahlWerkstoff Kulissen: EinsatzstahlWerkstoff Sensorschiene: Aluminium-KnetlegierungWerkstoff Steg: Aluminium-KnetlegierungWerkstoff Stellschraube: hochlegierter StahlMaximaler Z-Hub Warteposition: 25 MMPneumatischer Anschluss Warteposition: M5Arbeitshub: 20Max. Linearhub bei 90° Schwenkwinkel: 175/175 mmWiederholgenauigkeit Endlagen: +/-0,02 mm
