Name: FESTO 8112223 DHPL-32-70-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Brand: FESTO
SKU: 2802164
Availability: BackOrder

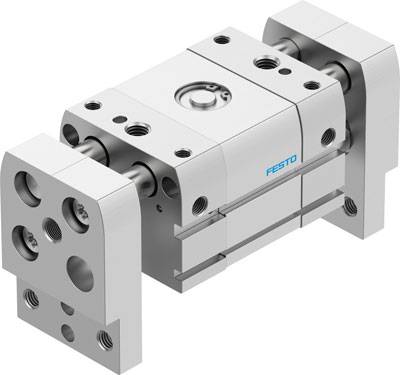

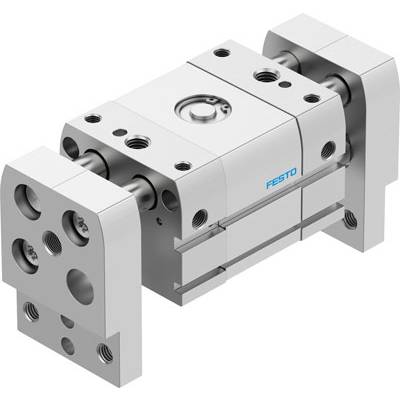

Industrielle pneumatische Komponente von Festo in silbernem Design, mit mehreren Anschlüssen und Befestigungselementen.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 604,17 / Stück)

€ 604,17

zzgl. MwSt.

Kostenfreier Versand

nur € 29,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Anzahl Greifbacken: 2
Baugröße: 32
Befestigungsart: mit Durchgangsbohrung - wahlweise: - Direktbefestigung über Gewinde
Betriebsdruck: 21.75 - 116 psi
Betriebsdruck Mpa: 0.15 - 0.8 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Führung: Gleitführung
Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi öffnen: 352 N
Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 285 N
Gesamthub: 70 mm
Greiferfunktion: Parallel
Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi öffnen: 176 N
Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 142.5 N
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub pro Greifbacken: 35 mm
Konstruktiver Aufbau: Zahnstange/Ritzel
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Max. Masse pro externem Greiffinger: 498 g
Max. Moment am Greifbacken Mx statisch: 18 Nm
Max. Moment am Greifbacken My statisch: 18 Nm
Max. Moment am Greifbacken Mz statisch: 18 Nm
Massenträgheitsmoment: 101.8 - 176.1 kgcm2
Max. Arbeitsfrequenz Greifer: <= 1 Hz Hz
Max. Austauschgenauigkeit: <= 0,2 mm mm
Max. Greifbackenspiel Sz: <= 0,066 mm mm
Max. Greifbackenwinkelspiel ax,ay: <= 0,12 deg deg
Max. Kraft am Greifbacken Fz statisch: 750 N
Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 112 ms
Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 209 ms
Pneumatischer Anschluss: G1/8
Positionserkennung: für Näherungsschalter
Produktgewicht: 2634 g
Rotationssymmetrie: <= 0,2 mm mm
Umgebungstemperatur: -10 - 60 °C
Wartungsintervall: Lebensdauerschmierung
Werkstoff Abdeckkappe: Alu-Knetlegierung, eloxiert
Werkstoff Deckel: Alu-Knetlegierung, eloxiert
Werkstoff Endplatte: Alu-Knetlegierung, eloxiert
Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
Werkstoff Greifbacken: Alu-Knetlegierung, eloxiert
Werkstoff Kolbendichtung: TPE-U(PU)
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff O-Ring: NBR
Werkstoff Schrauben: Stahl, verzinkt
Werkstoff Zahnrad: Sinterbronze
Werkstoff Zahnstange: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform
Wiederholgenauigkeit Greifer: <= 0,03 mm mm

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Typ: 8112223

Produkt-Art: Parallelgreifer

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: G 1/8

Betriebsdruck (max.): 8 bar

Betriebstemperatur: -10 °C (min)

Min. Betriebstemperatur: -10 °C

Herst.-Teilenr.: 8112223

Betriebsdruck (min.): 1.5 bar

Dichtungsmaterial: TPE-U(PU)

Genauigkeit (+/-): 0.2 mm

Gewicht: 2634 g

Medien-Temperatur Bereich: -10 bis +60 °C

Max. Medien-Temperatur: +60 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft nach ISO 8573-1:2010 [1:4:1]

Besonderheiten: P-Anschluss G 1/8

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Typ

FESTO 8112223 DHPL-32-70-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802164

Lieferung Do., 5. Nov.

Conrad Electronic

Dieser Artikel

G 1/8

8112223

Stück

Min.: 1

Vielfache: 1

€ 604,17^*

FESTO 8112215 DHPL-10-60-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802156

Lieferung Do., 5. Nov.

Conrad Electronic

8112215

Stück

Min.: 1

Vielfache: 1

€ 304,17^*

FESTO 8112216 DHPL-10-20-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802157

Lieferung Do., 5. Nov.

Conrad Electronic

8112216

Stück

Min.: 1

Vielfache: 1

€ 274,17^*

FESTO 8112217 DHPL-16-30-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802158

Lieferung Do., 5. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 307,50^*

FESTO 8112218 DHPL-16-80-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802159

Lieferung Do., 5. Nov.

Conrad Electronic

8112218

Stück

Min.: 1

Vielfache: 1

€ 324,17^*

FESTO 8112219 DHPL-20-100-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802160

Lieferung Do., 5. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 399,17^*

FESTO 8112220 DHPL-20-40-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802161

Lieferung Do., 5. Nov.

Conrad Electronic

8112220

Stück

Min.: 1

Vielfache: 1

€ 374,17^*

FESTO 8112221 DHPL-25-120-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802162

Lieferung Do., 5. Nov.

Conrad Electronic

8112221

Stück

Min.: 1

Vielfache: 1

€ 462,50^*

FESTO 8112222 DHPL-25-50-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802163

Lieferung Do., 5. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

€ 449,17^*

FESTO 8112224 DHPL-32-160-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2802165

Lieferung Do., 5. Nov.

Conrad Electronic

G 1/8

8112224

Stück

Min.: 1

Vielfache: 1

€ 615,83^*

Dokumente & Downloads

Datenblatt

Datenblatt 2802164 FESTO 8112223 DHPL-32-70-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802164 FESTO 8112223 DHPL-32-70-P-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Beschreibung

Parallelgreifer DHPL-32-70-P-A Baugröße=32, Gesamthub=70 mm, Hub pro Greifbacken=35 mm, Max. Austauschgenauigkeit=<= 0,2 mm, Max. Greifbackenwinkelspiel ax,ay=<= 0,12 deg

Beschreibung

Parallelgreifer DHPL-32-70-P-A Baugröße=32, Gesamthub=70 mm, Hub pro Greifbacken=35 mm, Max. Austauschgenauigkeit=<= 0,2 mm, Max. Greifbackenwinkelspiel ax,ay=<= 0,12 deg
