Name: FESTO Magnetventil 571061 VSCS-B-M32-MD-WA-1C1 Anschlussplatte 1 St.
Brand: FESTO
SKU: 1942366
Availability: InStock

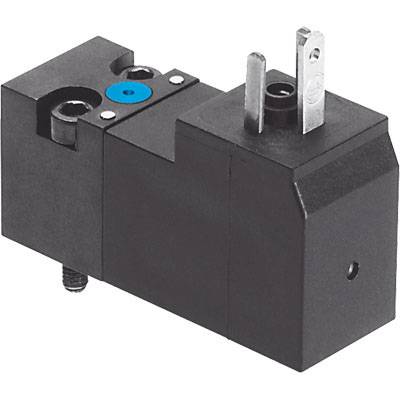

'Schwarzer elektronischer Bauteil mit zwei Metallanschlüssen oben sichtbar, wahrscheinlich ein Schalter oder Relais.'

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

12 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad ElectronicWiderruf

Gesamt (€ 30,99 / Stück)

€ 35,99

-14 %

€ 30,99

inkl. MwSt.

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Magnetventil VSCS-B-M32-MD-WA-1C1

Technische Daten

Produkt-Art: Magnetventil

Betriebsdruck (max.): 10 bar

Anschluss: Anschlussplatte

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Medien-Temperatur Bereich: -10 bis 50 °C

Herst.-Teilenr.: 571061

Ausführung: Normalnenndurchfluss: 18 l/min

Betriebsdruck (min.): 0 bar

Dichtungsmaterial: NBR

Funktion: 3/2 geschlossen monostabil

Max. Medien-Temperatur: 50 °C

Min. Medien-Temperatur: -10 °C

Breite: 15 mm

: IP65

Max. Umgebungstemperatur: 50 °C

Min. Umgebungstemperatur: -10 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1942366 FESTO Magnetventil 571061 VSCS-B-M32-MD-WA-1C1 Anschlussplatte 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1942366 FESTO Magnetventil 571061 VSCS-B-M32-MD-WA-1C1 Anschlussplatte 1 St.

Information

Information 1942366 FESTO Magnetventil 571061 VSCS-B-M32-MD-WA-1C1 Anschlussplatte 1 St.

Beschreibung

Magnetventil VSCS-B-M32-MD-WA-1C1

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-C1-L
Pneumatischer Anschluss 1: Anschlussplatte
Pneumatischer Anschluss 2: Anschlussplatte
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Mediumstemperatur: -10
Ventilfunktion: 3/2 geschlossen monostabil
Betriebsdruck: 0
Symbol: 991308
Werkstoff Dichtungen: NBR
Normalnenndurchfluss normalisiert nach DIN 1343: 18 L2
Betätigungsart: elektrisch
Rückstellart: mechanische Feder
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: rastend
Steuerart: direkt
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 6 MS
Schaltzeit ein: 6 MS
Einschaltdauer: 1
Spulenkennwerte: 24 V DC: 1,8 W
Pneumatischer Anschluss 3: Anschlussplatte
Hinweis zur Zwangsdynamisierung: Schaltfrequenz mindestens 1/Woche
Entspricht Norm: ISO 15218
Zulassung: c UL us - Recognized (OL)
Elektrischer Anschluss: Form C
Zulässige Spannungsschwankungen: -15 % / +10 %
Überdeckung: negative Überdeckung
Baubreite: 15 MM
Max. positiver Prüfimpuls bei 0 Signal: 1800 MIS
Max. negativer Prüfimpuls bei 1 Signal: 800 MIS
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
