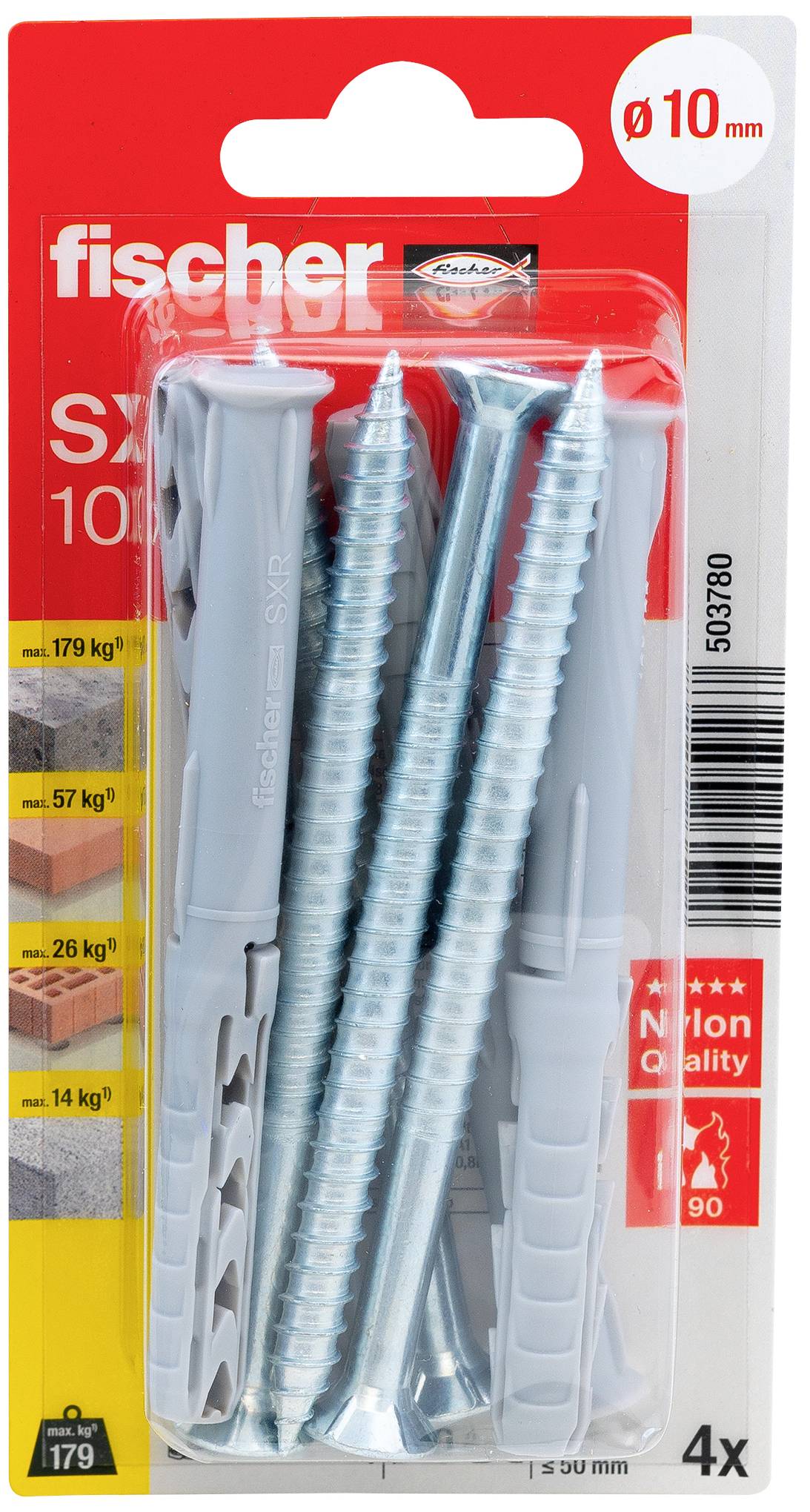

Packung mit Fischer-Schrauben und Dübeln, Größe 'Ø 10 mm', geeignet für unterschiedliche Materialien mit Gewichtsangaben von 14-179 kg.

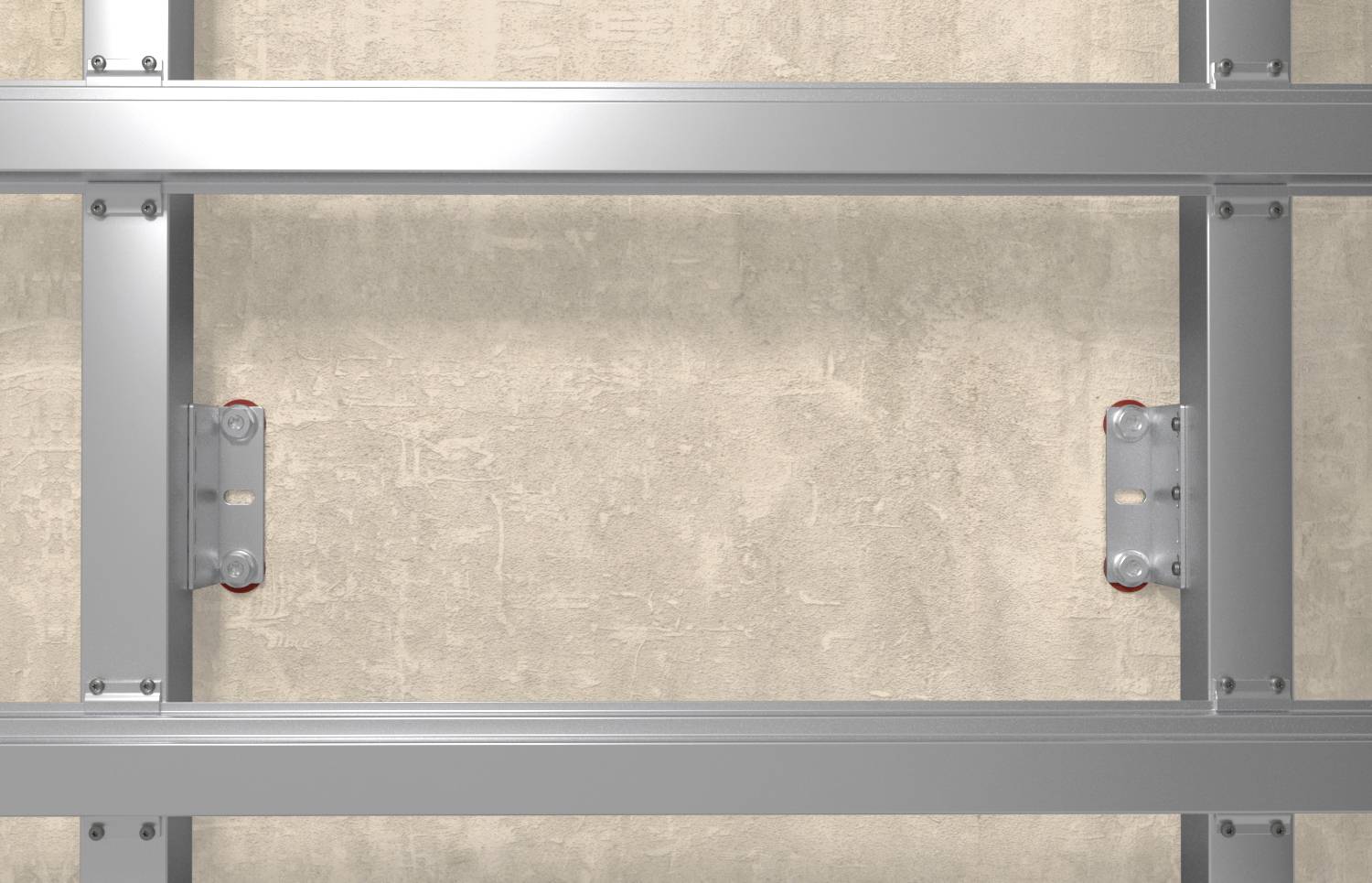

Metallrahmenstruktur mit rechteckigen Vertikalen und Horizontalen vor einer beigen Wand. Schrauben und Halterungen sind sichtbar.

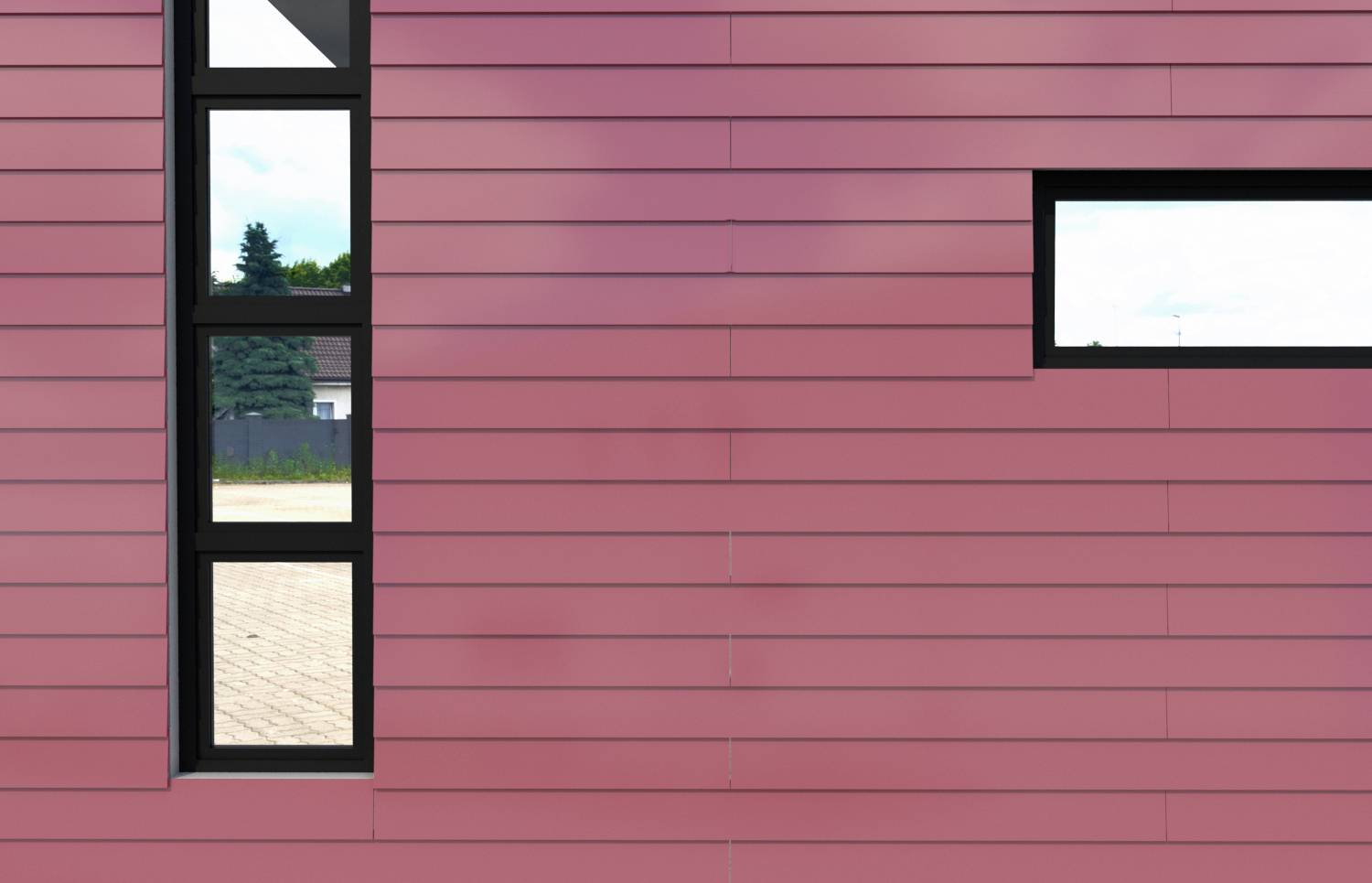

Rosa Fassade mit zwei schmalen, vertikalen Fenstern links und einem horizontalen Fenster rechts, moderner Baustil erkennbar.

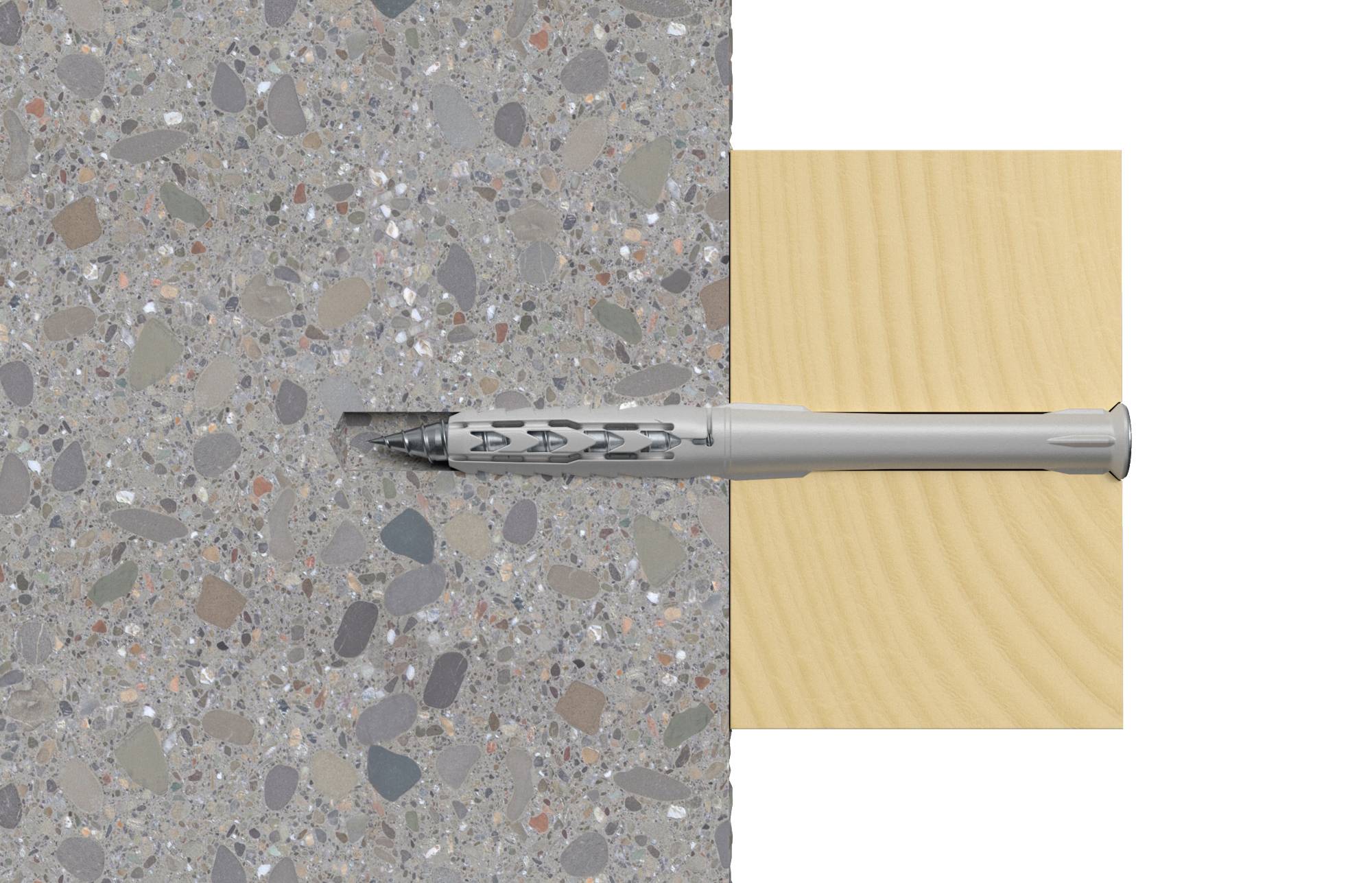

'Darstellung: Spreizdübel in geschnittenem Zustand in Beton, zeigt Montage im Vergleich zwischen Beton und Holz.'

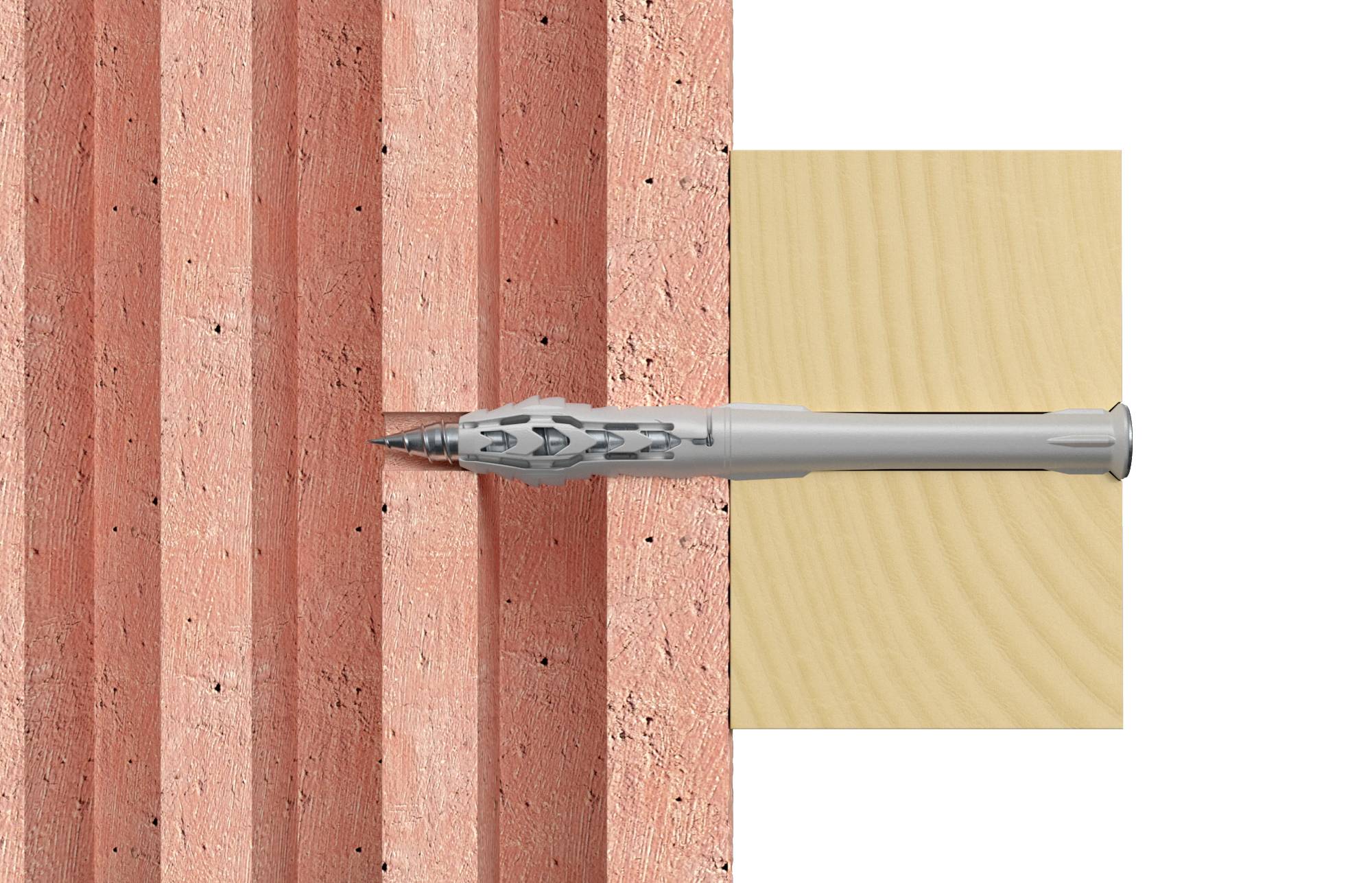

Ein grauer Metallstift durchbohrt eine rot-braune Ziegelwand. Der Hintergrund ist ein heller Holzblock.

Diagramm zeigt einen Vergleich: Oben eine Bohrspitze, die Stahl durchbohrt. Unten ein verstopfter Bohrer in weicherem Material, der blockiert ist.

Diagramm eines Wanddübels in einer Mauer: zeigt den Dübelschaft in einem Bohrloch mit einer Schraube, die zur Befestigung eingeführt wird.

'Darstellung eines Spreizdübels, der in eine Wand eingeführt wird; der Schraubendreher dreht eine Schraube, um den Dübel zu verankern.'

Ein Dübel ist in einer Wand verankert. Der Querschnitt zeigt den Dübel, der im Bohrloch fest sitzt, um Halt zu geben.

Querschnitt eines Einspritzventils, das Kraftstoff in einen Verbrennungsmotor liefert. Zeigt die Einspritzdüsen und Brennkammer.

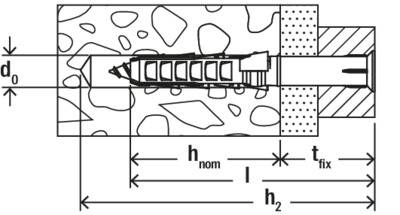

Technische Zeichnung: Schraube in einem Materialblock. Bezeichnungen: d0 - Bohrlochdurchmesser, hnom - Nenntiefe, tfix - Fixierdicke, l - Länge, h2 - Gesamttiefe.

1/12

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

1 Set(s) (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Set(s)

Gesamt (€ 3,33 / Stück)

€ 3,33

zzgl. gesetzl. MwSt.

Nur noch 1 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Langschaftdübel SXR 10 x 100 T Senkkopfschraube

Geringe Verankerungstiefe spart Zeit und Kosten.
ETA-Bewertung in Beton und Mauerwerk.
Mit vormontierter Sicherheitsschraube mit Senkkopf.
Dübel spreizt in Vollbaustoffen.
In Lochbaustoffen verankert der Dübel im Hohlraum.

Technische Daten

Produkt-Art: Langschaftdübel

Material: Stahl

Länge: 100 mm

Geeignet für: Beton
Hochlochziegel
Kalksand-Lochstein
Kalksand-Vollstein
Naturstein
Porenbetonwand
Vollziegel
Wärmedämmblöcke

Inhalt: 1 Set

Außen-Ø: 10 mm

Material-Eigenschaft: galvanisch verzinkt

Dokumente & Downloads

Datenblatt

Datenblatt 3065955 Fischer 503780 SXR 10 x 100 T K NV Langschaftdübel 100 mm 1 Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3065955 Fischer 503780 SXR 10 x 100 T K NV Langschaftdübel 100 mm 1 Set

Information

Information 3065955 Fischer 503780 SXR 10 x 100 T K NV Langschaftdübel 100 mm 1 Set

Beschreibung

Der fischer Langschaftdübel SXR-T ist ein Dübel aus hochwertigem Nylon mit vormontierter fischer Sicherheitsschraube mit Senkkopf. Dank der besonderen Dübelgeometrie kann der SXR in Vollbaustoffen und Lochbaustoffen eingesetzt werden. Aufgrund der geringen Verankerungstiefe von nur 50 mm lässt sich der Langschaftdübel vor allem bei Mehrfachbefestigungen von nicht tragenden Systemen besonders wirtschaftlich verarbeiten. Der fischer Langschaftdübel SXR-T ist mit der Senkkopfschraube besonders für die Befestigung von Holzkonstruktionen zu empfehlen.

Vorteile
Die spezielle Funktionsweise ermöglicht bei einer Verankerungstiefe von nur 50 mm den Einsatz in Voll- und Lochbaustoffen und sorgt so für eine wirtschaftliche Befestigung.
Die ETA-Bewertung deckt den Einsatz in vielen Voll- und Lochbaustoffen ab und garantiert damit eine sichere Befestigung.
Die speziell entwickelte Kombination aus Langschaftdübel und Sicherheitsschraube sorgt für eine optimale Handhabung. Der Dübel zieht spürbar und bietet dadurch mehr Montagekomfort.
Umfangreiches Sortiment mit den Durchmessern 6, 8 und 10 mm, mit Nutzlängen bis 210 mm.

Anwendungen
Holzunterkonstruktionen
Jalousien / Klappläden
Handläufe
Garderoben
Wandregale
Leuchten
Bewegungsmelder
Wandbekleidungen
Metallwinkel
Metallhalterungen
Kabelkanäle
Kabelrinnen
