Highlights & Details

fischer Hohlraumdübel DuoHM 5 x 55 S PH TX, Panhead-Schraube, TX-Antrieb

Bis zu 50% schnellere Montage als vergleichbare Plattendübel
Einfache Montage mit Akkuschrauber ohne Setzwerkzeug
Eine Dübellänge pro Durchmesser für alle gängigen Baustoffdicken
Hohe Lasten durch 2-Komponenten-Technologie
Dübelrand aus Polyamid verhindert Schäden an Baustoffoberfläche

Technische Daten

Bohrernenndurchmesser 10 mm
Min. Bohrlochtiefe 55 mm
Dübellänge 55 mm
Schraubenabmessung 5 x 55 mm
Plattendicke 9.5 - 30 mm
Antrieb TX25
Max. Dicke des Anbauteils 10 mm
Min. Hohlraumtiefe 45 mm

Produkt-Art: Hohlraumdübel

Material: Polyamid

Länge: 55 mm

Schrauben-Ø: 5 mm

Geeignet für: Gipsbauplatten
Hohlkörperdecken
Spanplatten
Sperrholzplatten

Inhalt: 25 St.

Außen-Ø: 10 mm

Besonderheiten: inkl. Schraube

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3204848 Fischer 572924 DuoHM 5x55 S PH TX Hohlraumdübel 55 mm 25 St.

Beschreibung

Der Hohlraumdübel DuoHM deckt mit nur einer Länge alle gängigen Baustoffdicken von 9,5 - 30 mm ab. Durch die neue und einzigartige Kombination aus Polyamid und Metall, ermöglicht der DuoHM hohe Lasten und maximale Flexibilität in Plattenbaustoffen. Die Metallhülse klappt hinter dem Baustoff und presst sich an die Plattenrückseite, der Kunststoffdübel verspreizt sich in der Platte. Die Montage des DuoHM erfolgt schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug. Dies reduziert die Montagezeit bis zu 50% im Vergleich zu herkömmlichen Plattendübeln. Durch das metrische Innengewinde kann das Anbauteil mehrfach eingeschraubt und wieder gelöst werden. Neben der mitgelieferten Schraube, kann der DuoHM auch mit anderen metrischen Schrauben angewendet werden. Die Mitdrehsicherung aus Polyamid schützt die Oberfläche des Baustoffs vor Beschädigung. Aufgrund des schmalen Dübelrands ist der Dübel hinter dem Anbauteil nicht mehr sichtbar.

Anwendungen:
Bilder, TV-Halterungen, Leuchten, Wandregale, Handtuchhalter, Spiegelschränke, Gardienenschienen, Unterkonstruktionen uvm.

Baustoffe:
Gipskarton - und Gipsfaserplatten, Holzwolle-Leichtbauplatten, Spanplatten, Sperrholzplatten

Funktionsweise / Montage
Der DuoHM ist für Plattendicken von 9,5 bis 30mm geeignet.
Der DuoHM wird in Vorsteckmontage gesetzt, d.h. die Schraube wird direkt durch das Anbauteil montiert.
Die Metallhülse klappt hinter dem Baustoff und presst sich an die Plattenrückseite, der Kunststoffdübel verspreizt sich im Baustoff.

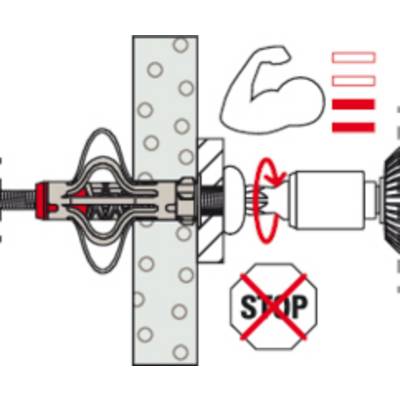

Die Montage ist erst korrekt erfolgt, sobald das Festziehmoment deutlich spürbar ist und sich die Metallhülse vollständig an die Platte gepresst hat.
Durch das metrische Innengewinde kann das Anbauteil mehrfach befestigt und wieder gelöst werden.

Ausführung

Der DuoHM lässt sich schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug montieren. Dies reduziert die Montagezeit um bis zu 50% im Vergleich zu herkömmlichen Plattendübeln.
Die einzigartige 2-Komponenten-Technologie erfüllt hohe Lastanforderungen. Die Metallhülse presst sich an die Plattenrückwand und der Polyamid-Grundkörper verspreizt sich im Baustoff.
Eine Dübellänge deckt alle gängigen Baustoffdicken von 9,5 - 30 mm ab für eine flexible und kosteneffiziente Anwendung.
Aufgrund des metrischen Innengewindes kann die Schraube mehrfach gelöst und wieder eingeschraubt werden.
Die Mitdrehsicherung aus Polyamid sorgt für eine korrekte Montage und vermeidet gleichzeitig Beschädigungen des Baustoffs.
Die Befestigung ist hinter dem Anbauteil nicht sichtbar aufgrund des schmalen Dübelrands.
