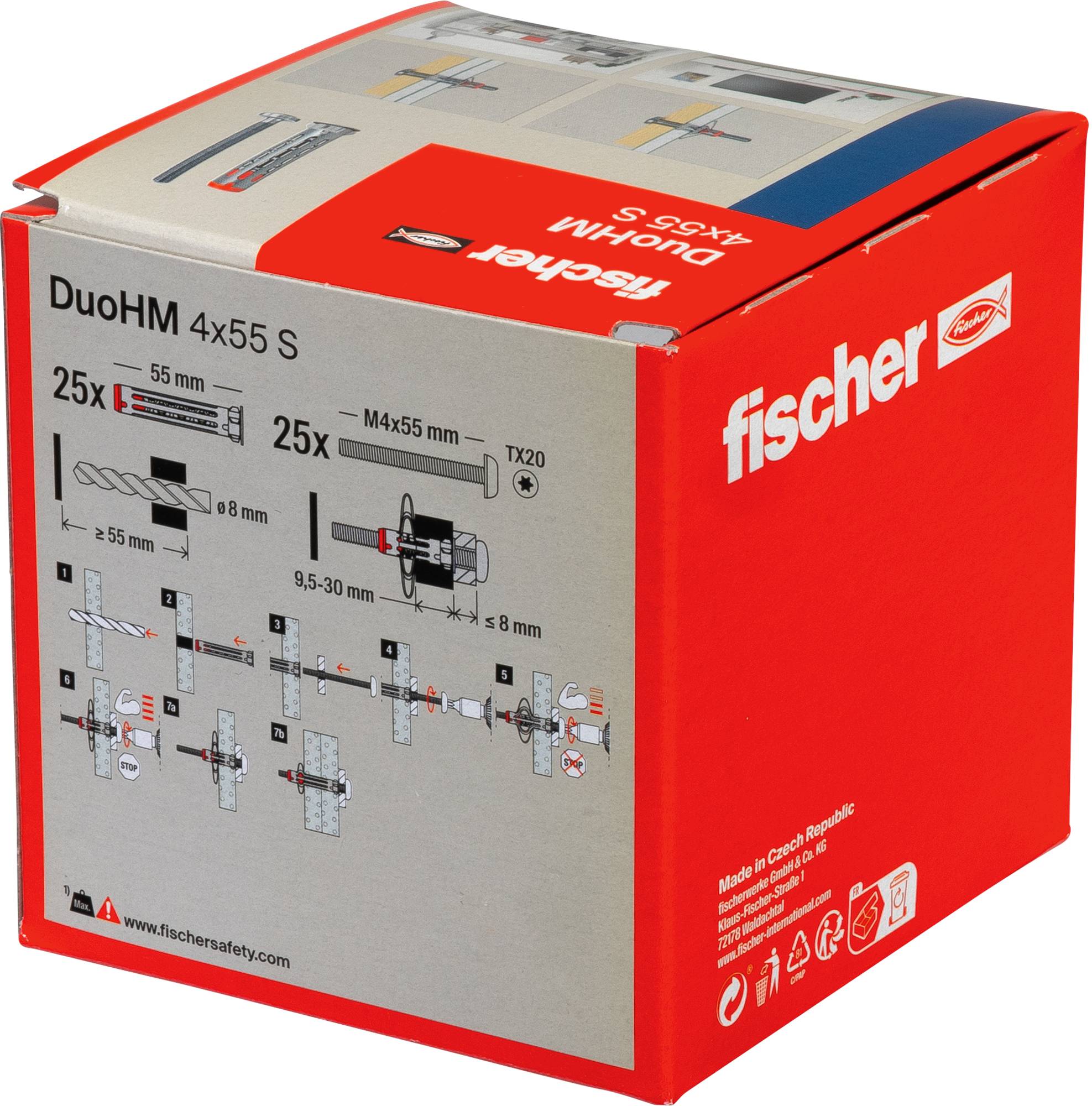

Fischer DuoHM 4x55 S Box; Abbildungen zeigen Installationsschritte und Messwerte für Wanddübel. Die Box enthält Produkt- und Unternehmenslogos.

Eine silberne Metallschraube mit glattem Kopf und gleichmäßigem Gewinde, liegt horizontal.

Karton mit Fischer DuoHM 4x55 S Schrauben mit Bildern von Schrauben im Einsatz, die Gewichte bis zu 58 kg halten, und mit neuer 2K-Technologie ausgestattet. Enthält 25 Schrauben.

Eine rote Schachtel Fischer DuoHM 4x55 S Schrauben mit Bildern, die die Verwendung in verschiedenen Materialien zeigen, gekennzeichnet mit „2K Technology" und „25x".

Ein rot-schwarzer Bohrer treibt eine Metallankerschraube durch ein Stück Holz in eine Wand, was eine sichere Befestigungsmethode veranschaulicht.

Fischer 572923 DuoHM 4x55 S PH TX Hohlraumdübel 55 mm 25 St.-8

Eine Illustration eines Metallwandankers, der ein Holzteil an einer Wand befestigt. Der Anker erweitert sich in der Wand für eine feste Befestigung.

Diagramm eines Wandankerdübels. Der Dübel dehnt sich aus, um in Trockenbauwände zu greifen, mit einer Metallklemme und einer Schraube mit Gewinde und flachem Kopf.

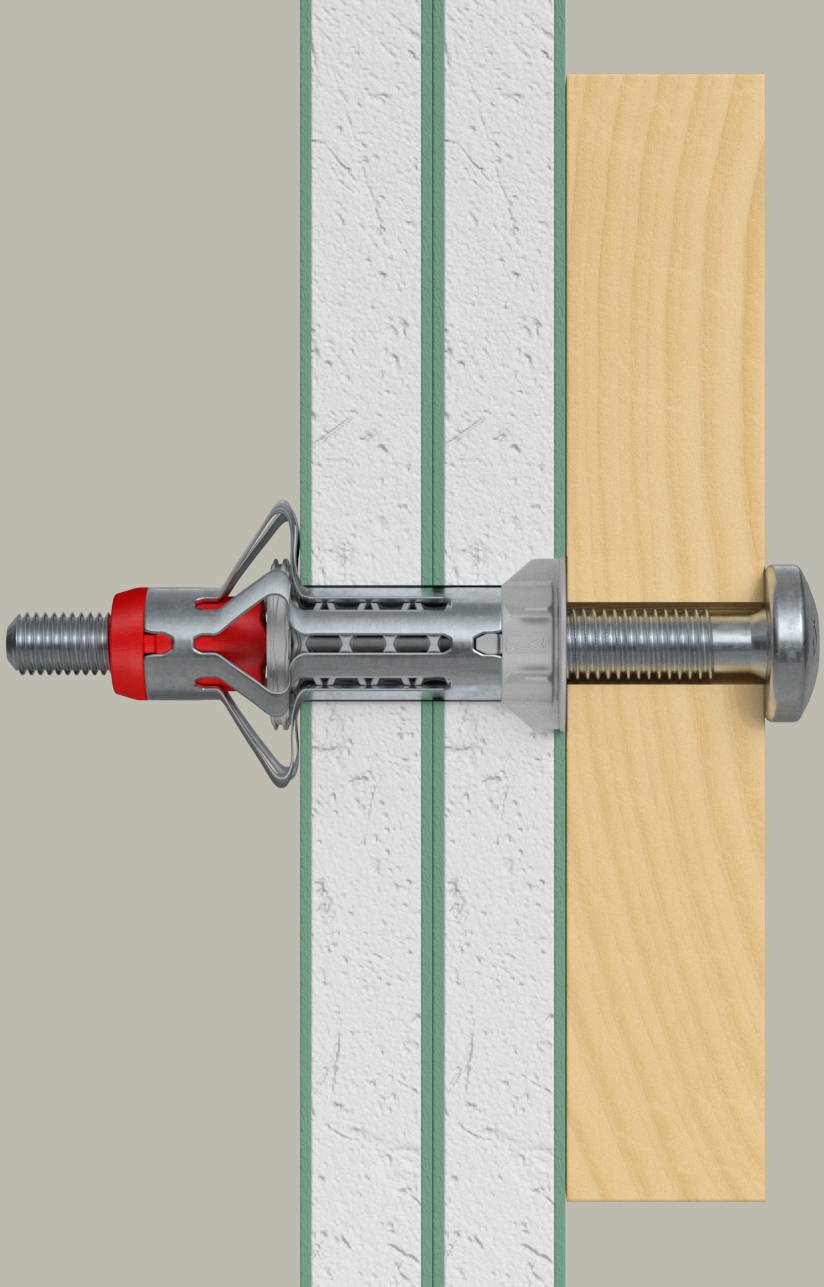

Ein Bild zeigt einen Querschnitt eines Metallankerbolzens, der ein Holzstück an einer Wand befestigt, und demonstriert seine Funktion und Teile.

Fischer 572923 DuoHM 4x55 S PH TX Hohlraumdübel 55 mm 25 St.-12

Bohrer tritt von links in perforiertes Metallblech ein, gekennzeichnet durch einen roten Pfeil, der die Bohrrichtung anzeigt.

Fischer 572923 DuoHM 4x55 S PH TX Hohlraumdübel 55 mm 25 St.-14

Diagramm einer Bolzen- und Mutternverbindung, die zwei gelochte Platten befestigt, mit Querschnitt und rot hervorgehobenen Innenbereichen zur Verdeutlichung.

„Ein Bolzen, der mit einem Bohrer auf einer Metalloberfläche befestigt wird, wobei die Rotationsbewegungsrichtung mit einem roten Pfeil angezeigt wird."

Querschnittsdiagramm einer Wandverankerung, die in einer Hohlwand installiert ist, zeigt den Expansionsmechanismus der Verankerung, der einen Bolzen sichert.

Ein Ingenieurdiagramm, das einen Querschnitt eines Wandankers in einer Ziegelmauer zeigt, mit Messungen beschriftet: ds, d0, dp, tfix und ls.

1/19

Sofort-Lieferung Mi., 9. Sept.

43 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (€ 14,16 / Stück)

€ 14,16

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

fischer Hohlraumdübel DuoHM 4 x 55 S PH TX, Panhead-Schraube, TX-Antrieb

Bis zu 50% schnellere Montage als vergleichbare Plattendübel
Einfache Montage mit Akkuschrauber ohne Setzwerkzeug
Eine Dübellänge pro Durchmesser für alle gängigen Baustoffdicken
Hohe Lasten durch 2-Komponenten-Technologie
Dübelrand aus Polyamid verhindert Schäden an Baustoffoberfläche

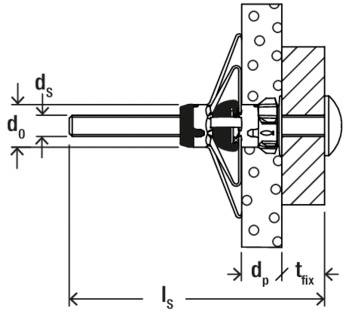

Technische Daten

Bohrernenndurchmesser 8 mm
Min. Bohrlochtiefe 55 mm
Dübellänge 55 mm
Schraubenabmessung 4 x 55 mm
Plattendicke 9.5 - 30 mm
Antrieb TX20
Max. Dicke des Anbauteils 10 mm
Min. Hohlraumtiefe 45 mm

Produkt-Art: Hohlraumdübel

Material: Polyamid

Länge: 55 mm

Schrauben-Ø: 4 mm

Geeignet für: Gipsbauplatten
Hohlkörperdecken
Spanplatten
Sperrholzplatten

Inhalt: 25 St.

Außen-Ø: 8 mm

Besonderheiten: inkl. Schraube

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3204847 Fischer 572923 DuoHM 4x55 S PH TX Hohlraumdübel 55 mm 25 St.

Beschreibung

Der Hohlraumdübel DuoHM deckt mit nur einer Länge alle gängigen Baustoffdicken von 9,5 - 30 mm ab. Durch die neue und einzigartige Kombination aus Polyamid und Metall, ermöglicht der DuoHM hohe Lasten und maximale Flexibilität in Plattenbaustoffen. Die Metallhülse klappt hinter dem Baustoff und presst sich an die Plattenrückseite, der Kunststoffdübel verspreizt sich in der Platte. Die Montage des DuoHM erfolgt schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug. Dies reduziert die Montagezeit bis zu 50% im Vergleich zu herkömmlichen Plattendübeln. Durch das metrische Innengewinde kann das Anbauteil mehrfach eingeschraubt und wieder gelöst werden. Neben der mitgelieferten Schraube, kann der DuoHM auch mit anderen metrischen Schrauben angewendet werden. Die Mitdrehsicherung aus Polyamid schützt die Oberfläche des Baustoffs vor Beschädigung. Aufgrund des schmalen Dübelrands ist der Dübel hinter dem Anbauteil nicht mehr sichtbar.

Anwendungen:
Bilder, TV-Halterungen, Leuchten, Wandregale, Handtuchhalter, Spiegelschränke, Gardienenschienen, Unterkonstruktionen uvm.

Baustoffe:
Gipskarton - und Gipsfaserplatten, Holzwolle-Leichtbauplatten, Spanplatten, Sperrholzplatten

Funktionsweise / Montage
Der DuoHM ist für Plattendicken von 9,5 bis 30mm geeignet.
Der DuoHM wird in Vorsteckmontage gesetzt, d.h. die Schraube wird direkt durch das Anbauteil montiert.

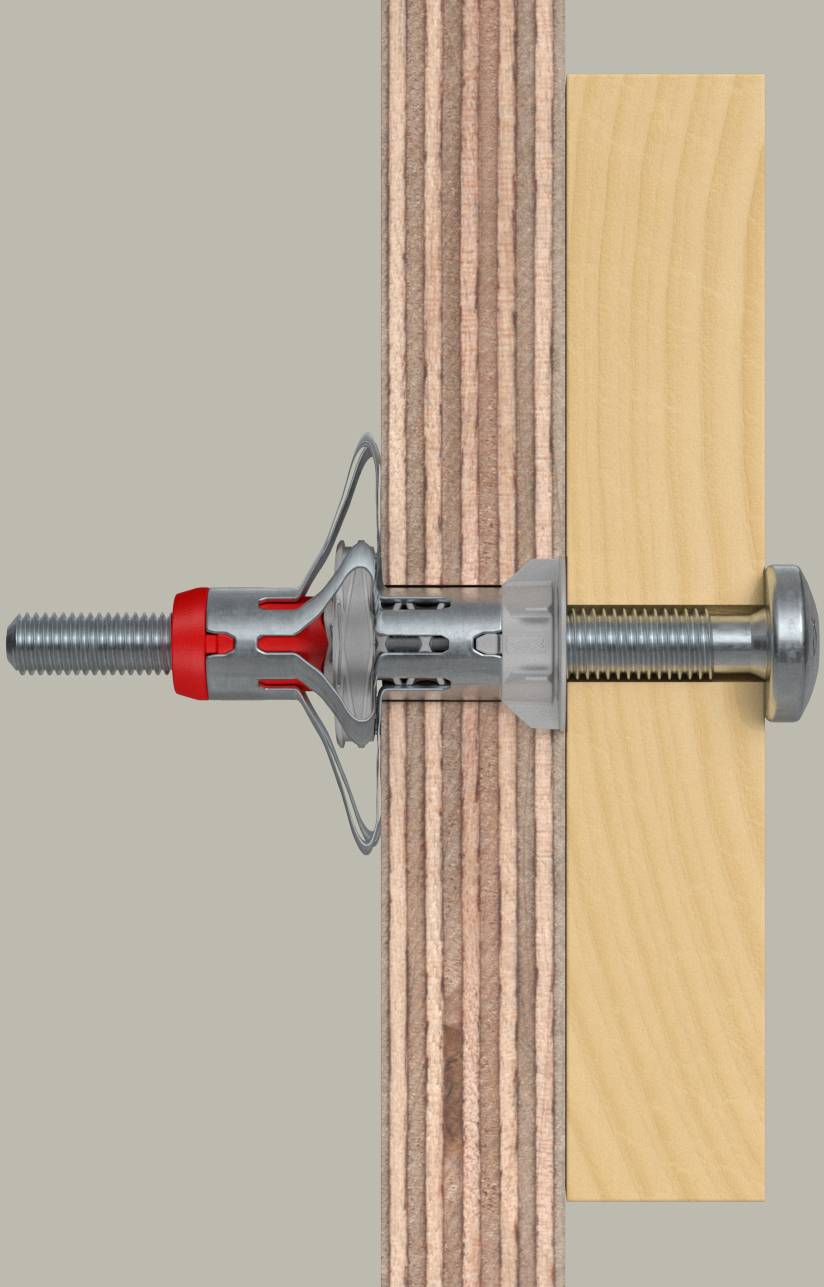

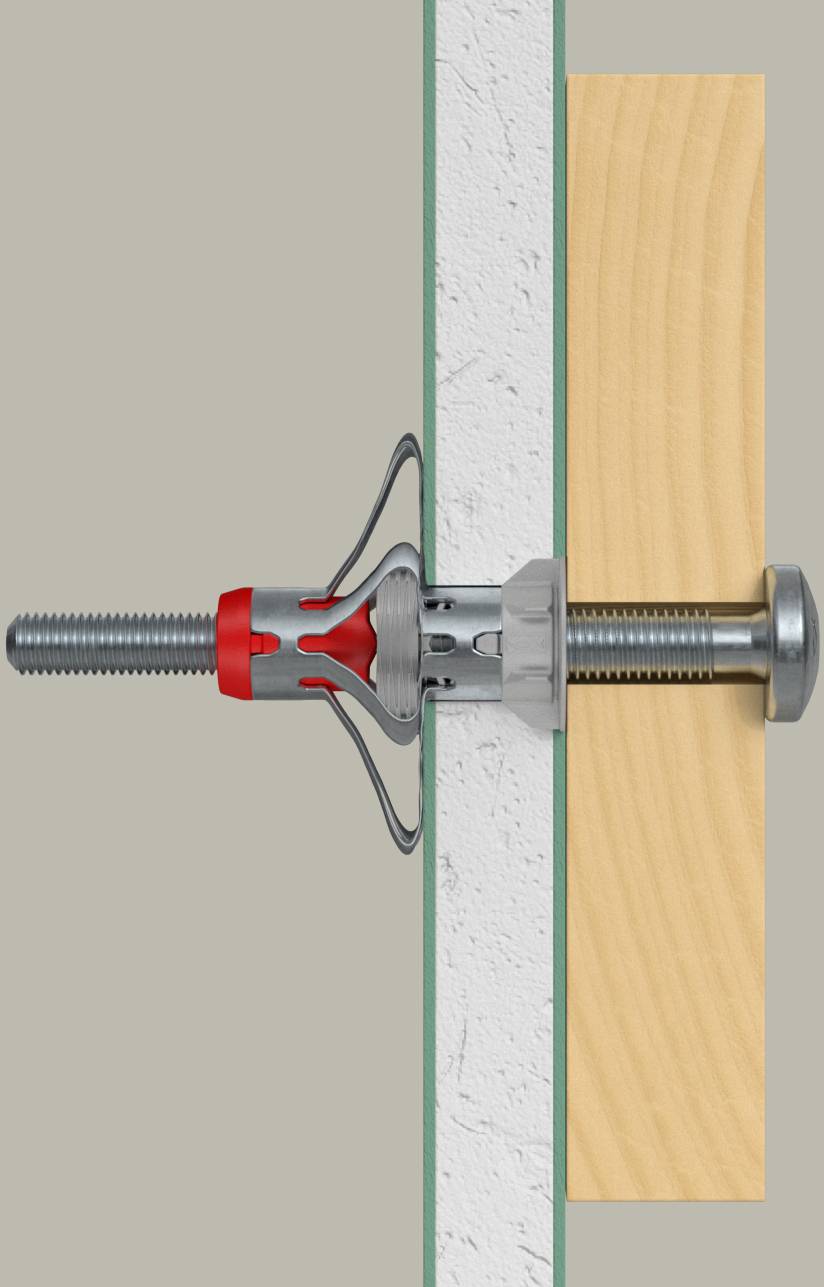

Die Metallhülse klappt hinter dem Baustoff und presst sich an die Plattenrückseite, der Kunststoffdübel verspreizt sich im Baustoff.
Die Montage ist erst korrekt erfolgt, sobald das Festziehmoment deutlich spürbar ist und sich die Metallhülse vollständig an die Platte gepresst hat.
Durch das metrische Innengewinde kann das Anbauteil mehrfach befestigt und wieder gelöst werden.

Ausführung

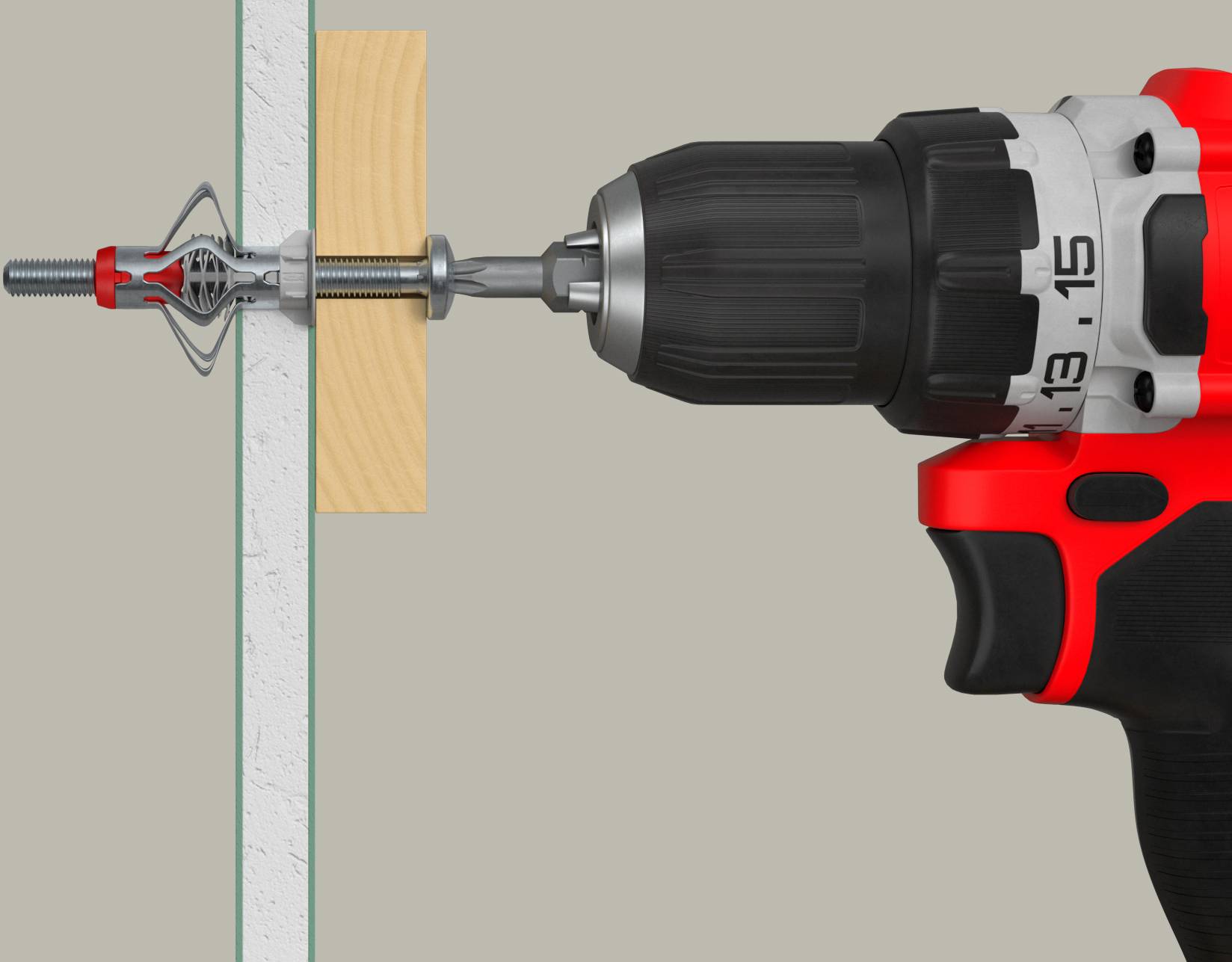

Der DuoHM lässt sich schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug montieren. Dies reduziert die Montagezeit um bis zu 50% im Vergleich zu herkömmlichen Plattendübeln.
Die einzigartige 2-Komponenten-Technologie erfüllt hohe Lastanforderungen. Die Metallhülse presst sich an die Plattenrückwand und der Polyamid-Grundkörper verspreizt sich im Baustoff.
Eine Dübellänge deckt alle gängigen Baustoffdicken von 9,5 - 30 mm ab für eine flexible und kosteneffiziente Anwendung.
Aufgrund des metrischen Innengewindes kann die Schraube mehrfach gelöst und wieder eingeschraubt werden.
Die Mitdrehsicherung aus Polyamid sorgt für eine korrekte Montage und vermeidet gleichzeitig Beschädigungen des Baustoffs.
Die Befestigung ist hinter dem Anbauteil nicht sichtbar aufgrund des schmalen Dübelrands.

Beschreibung

Ausführung

Der DuoHM lässt sich schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug montieren. Dies reduziert die Montagezeit um bis zu 50% im Vergleich zu herkömmlichen Plattendübeln.
Die einzigartige 2-Komponenten-Technologie erfüllt hohe Lastanforderungen. Die Metallhülse presst sich an die Plattenrückwand und der Polyamid-Grundkörper verspreizt sich im Baustoff.
Eine Dübellänge deckt alle gängigen Baustoffdicken von 9,5 - 30 mm ab für eine flexible und kosteneffiziente Anwendung.
Aufgrund des metrischen Innengewindes kann die Schraube mehrfach gelöst und wieder eingeschraubt werden.
Die Mitdrehsicherung aus Polyamid sorgt für eine korrekte Montage und vermeidet gleichzeitig Beschädigungen des Baustoffs.
Die Befestigung ist hinter dem Anbauteil nicht sichtbar aufgrund des schmalen Dübelrands.
