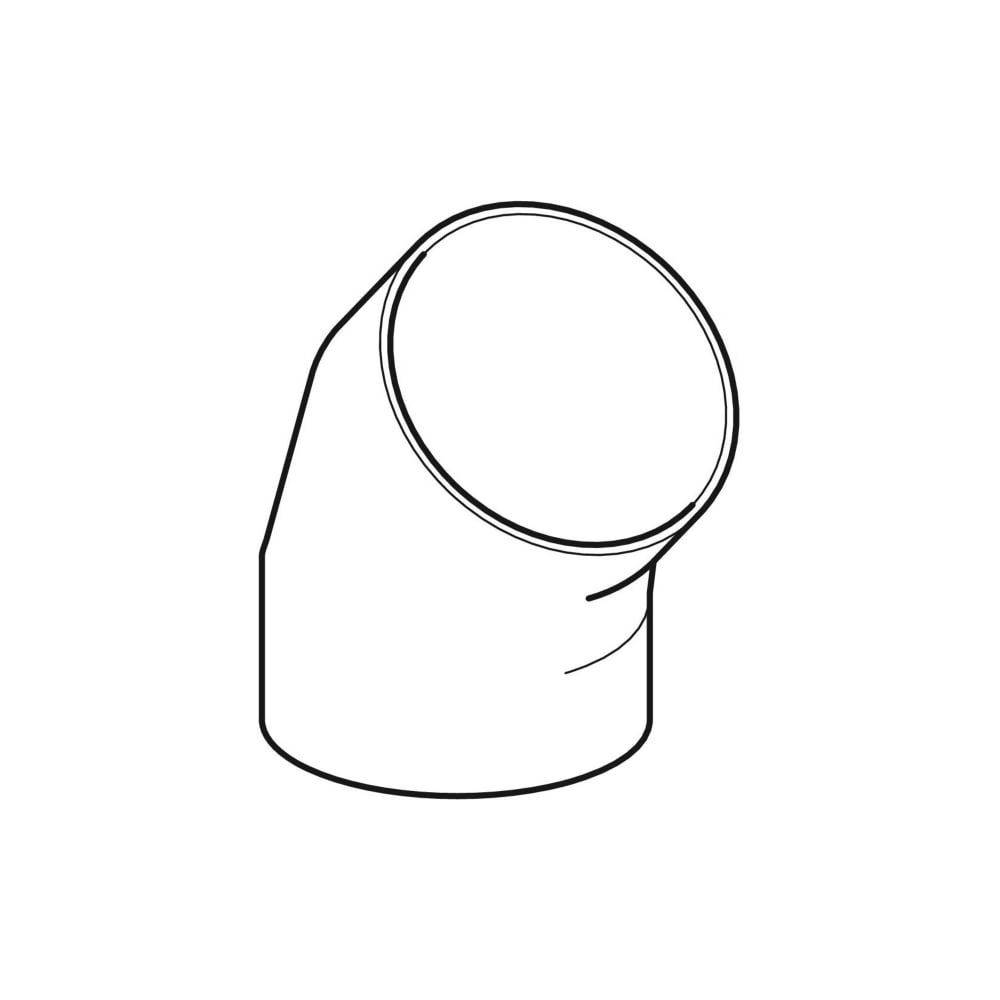

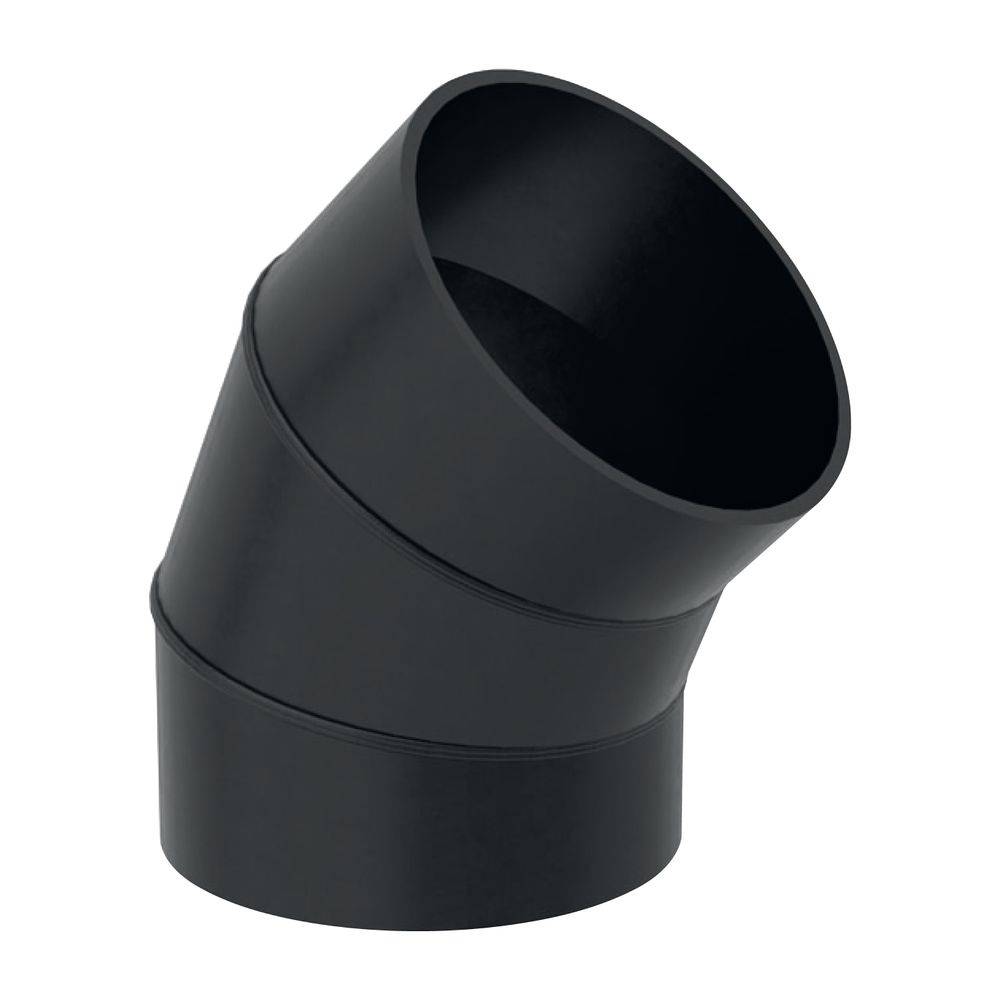

Geberit GE, PE, Bogen, 45 Grad, Ø315mm, 1 Stk.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
20 Stück
Verkauf und Versand:
Gesamt
€ 204,85
inkl. MwSt.
zzgl. € 6,61
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Technische Daten
- Hersteller-Warengruppe: Gebäudeentwässerungssystem
- Hersteller-Produktgruppe: PE-Formstücke
- Hersteller-Artikelnummer: 372045161
- Form: Bogen
- Anschluss 1: Kunststoffschweißende
- Anschluss 2: Kunststoffschweißende
- Winkel des Bogens: 45
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Hauptfarbe Fitting: schwarz
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Mit Dichtungsmaterial: nein
- Nenndurchmesser Anschluss 2: DN 300
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 315
- Rohraußendurchmesser Anschluss 2: 315
- Länge Anschluss 1: 180
- Länge Anschluss 2: 180
- Reduzierend: nein
- Nenndurchmesser Anschluss 1: DN 300
- Mit thermischer Isolierung: nein
- Zugfest: nein
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Polyethylen (PE)
- Werkstoff des Anschlusses 2: Polyethylen (PE)
- Werkstoffgüte Anschluss 1: PE-80
- Werkstoffgüte Anschluss 2: PE-80
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 932999094 Geberit GE, PE, Bogen, 45 Grad, Ø315mm, 1 Stk.
Beschreibung
Dieser Segmentbogen aus PE-HD dient der Gebäudeentwässerung und ermöglicht eine präzise Richtungsänderung um 45 Grad. Das Formstück ist für den Einsatz in entsprechenden Entwässerungssystemen konzipiert und zeichnet sich durch seine robuste Materialbeschaffenheit aus.
Verbindungstechnik und MaterialDer Segmentbogen ist beidseitig mit einer Elektroschweißmuffe ausgestattet, was eine dauerhafte Verbindung durch Kunststoffschweißen ermöglicht. Die Konstruktion aus Polyethylen (PE-80) sorgt für eine hohe Beständigkeit in der Abwasserinstallation.
Geometrie und EinsatzDie Installation unterstützt eine effiziente Leitungsführung innerhalb der Gebäudeentwässerung. Durch die passgenaue Fertigung für einen Rohraußendurchmesser von 315 mm ist eine Integration in das System sichergestellt.
Technische Daten
Werkstoff: PE-HD (PE-80)
Nennweite: DN 300
Rohraußendurchmesser: 315 mm
Winkel: 45 °
Schenkellänge: 18 cm
Radius: 32,5 cm
Farbe: Schwarz
Der Segmentbogen mit 45°-Winkel und einem Außendurchmesser von 315 mm ist für die Gebäudeentwässerung ausgelegt. Durch die beidseitige Schweißbarkeit an Kunststoffschweißenden eignet sich das Formstück für PE-Systeme. Die robuste Ausführung aus PE-HD mit einer Schenkellänge von 18 cm ermöglicht eine stabile und dauerhafte Richtungsänderung in der Abwasserleitung.
Verbindungstechnik und MaterialDer Segmentbogen ist beidseitig mit einer Elektroschweißmuffe ausgestattet, was eine dauerhafte Verbindung durch Kunststoffschweißen ermöglicht. Die Konstruktion aus Polyethylen (PE-80) sorgt für eine hohe Beständigkeit in der Abwasserinstallation.
Geometrie und EinsatzDie Installation unterstützt eine effiziente Leitungsführung innerhalb der Gebäudeentwässerung. Durch die passgenaue Fertigung für einen Rohraußendurchmesser von 315 mm ist eine Integration in das System sichergestellt.
Technische Daten
Werkstoff: PE-HD (PE-80)
Nennweite: DN 300
Rohraußendurchmesser: 315 mm
Winkel: 45 °
Schenkellänge: 18 cm
Radius: 32,5 cm
Farbe: Schwarz
Der Segmentbogen mit 45°-Winkel und einem Außendurchmesser von 315 mm ist für die Gebäudeentwässerung ausgelegt. Durch die beidseitige Schweißbarkeit an Kunststoffschweißenden eignet sich das Formstück für PE-Systeme. Die robuste Ausführung aus PE-HD mit einer Schenkellänge von 18 cm ermöglicht eine stabile und dauerhafte Richtungsänderung in der Abwasserleitung.
