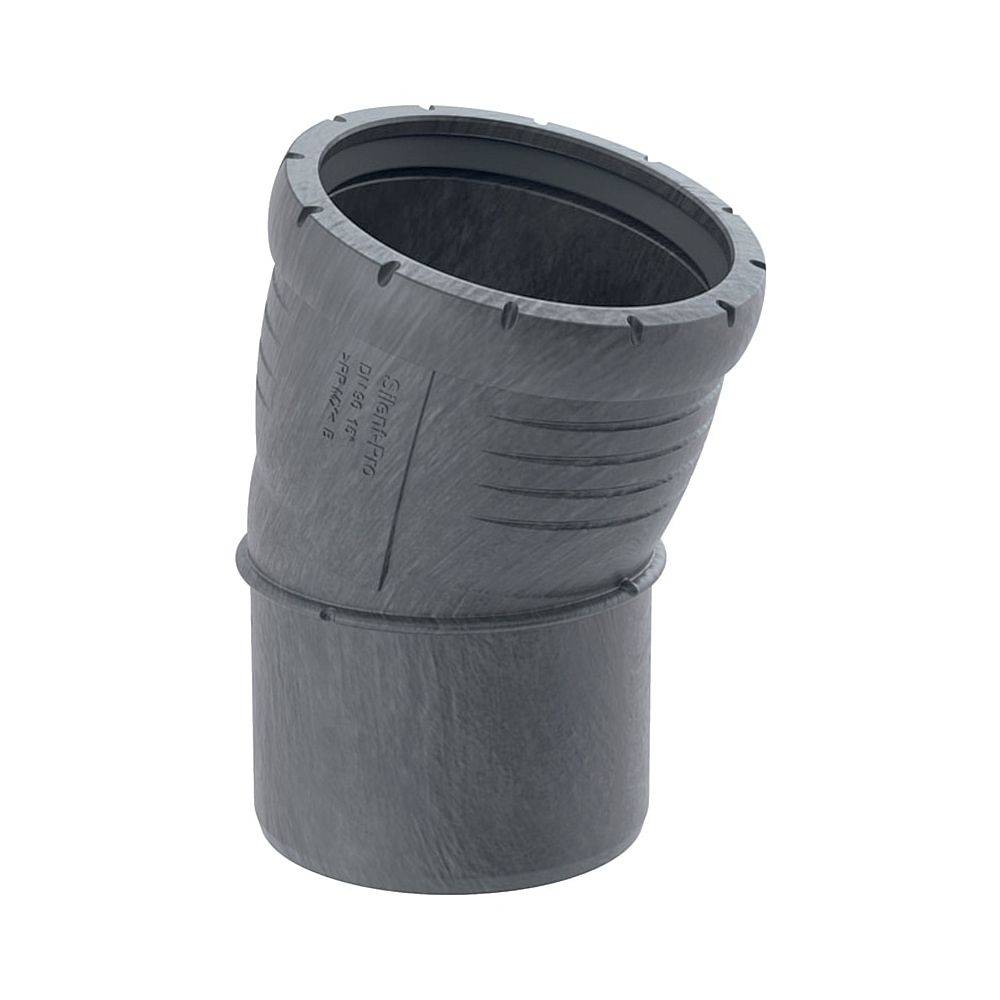

Geberit GE Silent-Pro, Bogen, 15 Grad, d125mm, 1 Stk.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
3 Stück
Verkauf und Versand:
Gesamt
€ 32,38
inkl. MwSt.
zzgl. € 6,60
Nur noch 3 Stück verfügbar
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Highlights & Details
- Geberit Silent-Pro Bogen Verwendungszwecke - Zum Ableiten von Abwasser innerhalb von Gebäuden - Für Gebäude mit erhöhten Schallschutzanforderungen - Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimension DN 50 verwenden Eigenschaften - Hochschalldämmend Technische Eigenschaften - Montagetemperatur (GrC) - min. bis max.: -10 - +40 GrC - Werkstoff: PP-MX - Wärmeausdehnung (mm/(m*K)): 0,08 mm/(m*K) - Form: Bogen - DN / Nennweite: 125 - d, d / Außendurchmesser (mm): 125 mm - arc / Winkel (Gr): 15 Gr - X / Schenkellänge / L-Maß (cm): 8,9 cm - Z / Z-Maß (cm): 1,6 cm - Z1 / Z-Maß (cm): 2,4 cm
Technische Daten
- Hersteller-Warengruppe: Gebäudeentwässerungssystem
- Hersteller-Produktgruppe: Silent-Pro Formstücke
- Hersteller-Artikelnummer: 393620141
- Form: Bogen
- Anschluss 1: Schiebeende
- Winkel des Bogens: 15
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Hauptfarbe Fitting: schwarz
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 125
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 125
- Rohraußendurchmesser Anschluss 2: 125
- Länge Anschluss 1: 89
- Arbeitslänge Anschluss 1: 16
- Arbeitslänge Anschluss 2: 24
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Nenndurchmesser Anschluss 1: DN 125
- Mit thermischer Isolierung: nein
- Zugfest: nein
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Polypropylen (PP)
- Werkstoff des Anschlusses 2: Polypropylen (PP)
- Werkstoffgüte Anschluss 1: PP-MX
- Werkstoffgüte Anschluss 2: PP-MX
- EPD Nummer: HUB-1815
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 932846485 Geberit GE Silent-Pro, Bogen, 15 Grad, d125mm, 1 Stk.
Beschreibung
Dieser Bogen aus der Silent-Pro Serie von Geberit dient der effizienten Abwasserableitung innerhalb von Gebäuden. Das hochschalldämmende Formstück ist speziell für Installationen mit erhöhten Anforderungen an den Schallschutz konzipiert und besteht aus robustem PP-MX.
Einsatz und MaterialeigenschaftenDas aus Polypropylen gefertigte Bauteil unterstützt eine geräuscharme Entwässerung. Der Bogen ist für eine fachgerechte Montage in einem Temperaturbereich von -10 bis +40 °C ausgelegt und verfügt über eine integrierte Dichtung aus EPDM, die eine zuverlässige Verbindung im System ermöglicht.
Technische Daten
Nennweite: DN 125
Winkel: 15 °
Außendurchmesser: 125 mm
Werkstoff: PP-MX
Schenkellänge: 8,9 cm
Z-Maß: 1,6 cm
Montagetemperatur: -10 bis +40 °C
Durch die präzise Fertigung ermöglicht dieses Formstück eine langlebige und schallreduzierte Installation in der Gebäudeentwässerung. Mit einem Nenndurchmesser von DN 125 und einem Winkel von 15 ° bietet das System die notwendige Flexibilität für anspruchsvolle Leitungsführungen, wobei die integrierte EPDM-Dichtung eine sichere Abdichtung sicherstellt.
Einsatz und MaterialeigenschaftenDas aus Polypropylen gefertigte Bauteil unterstützt eine geräuscharme Entwässerung. Der Bogen ist für eine fachgerechte Montage in einem Temperaturbereich von -10 bis +40 °C ausgelegt und verfügt über eine integrierte Dichtung aus EPDM, die eine zuverlässige Verbindung im System ermöglicht.
Technische Daten
Nennweite: DN 125
Winkel: 15 °
Außendurchmesser: 125 mm
Werkstoff: PP-MX
Schenkellänge: 8,9 cm
Z-Maß: 1,6 cm
Montagetemperatur: -10 bis +40 °C
Durch die präzise Fertigung ermöglicht dieses Formstück eine langlebige und schallreduzierte Installation in der Gebäudeentwässerung. Mit einem Nenndurchmesser von DN 125 und einem Winkel von 15 ° bietet das System die notwendige Flexibilität für anspruchsvolle Leitungsführungen, wobei die integrierte EPDM-Dichtung eine sichere Abdichtung sicherstellt.
