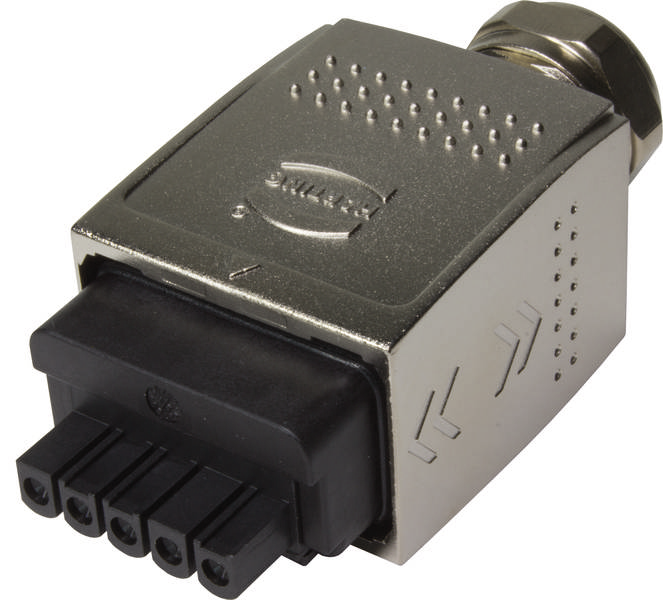

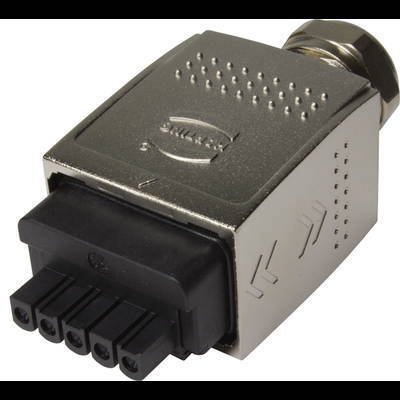

HARTING 09354330401 Steckverbinder-Set Gesamtpolzahl: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder-Set
Gesamtpolzahl
5
Anschluss
Federklemme
Inhalt
1 St.
Nennstrom - gerundet
16 A
Datenblatt (PDF)
Anzahl
Gesamt
€ 21,45
steuerfreie IGL
€ 7,91
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Steckverbinder
- sonstige, 5, 16 A, 24 V, 1,5 kV, 0,75..2,5 mm², Federzuganschluss, Nickel/Gold, sonstige Kupferlegierungen, Polyamid (PA), Zink, Push Pull, Mit Schutzleiter: nein, -40..70 °C, Schutzart (IP), montiert: IP65, EMV-Ausführung: nein, Mit Dichtung: nein
Technische Daten
- Baureihe: Han® PushPull (V14)
- Komponente: Steckverbinder-Sets
- Anschlussart: Federkraftklemme
- Kontaktanzahl: 5
- Verriegelungsart: PushPull
- Bemessungsstrom: 16 A
- Grenztemperatur: -40 ... +70 °C
- Steckzyklen: ≥ 100
- Werkstoff Einsatz: Polyamid (PA)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Au über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC/PAS 61076-3-126
- Nettogewicht: 0,01 g
- Bezeichnung: Power L
- Merkmale: intuitive Verriegelung;werkzeuglos konfektionierbar
- Bemessungsspannung: 24 V
- Bemessungsstoßspannung: 1,5 kV
- Verschmutzungsgrad: 3
- Hinweise: Beachten Sie bei der Installation eines PROFINET-Systems die PROFINET-Montagerichtlinie.
- Leiterquerschnitt: AWG 18 ... AWG 13
- Abisolierlänge: 10 mm Litzen;44 mm Kabelmantel
- Beschreibung: AIDA-konform;mit fester Kodierung
- Schirmung: ungeschirmt
- Schutzart nach IEC 60529: IP65;IP67
- PROFINET: ja
- Anzugsdrehmoment: 3 Nm
- Vibrationsbeständigkeit: 10-150 Hz, 5 g, 0,35 mm, 10 Zyklen nach IEC 61373 Kategorie 1 Klasse B
- Zulassungen: DNV GL
- Schockbeständigkeit: 30 g / 11 ms, 3 Stöße / Achse und Richtung
- Klemmbereich: 9 ... 13 mm
- Werkstoff Gehäuse: Zink-Druckguss
- Oberfläche Gehäuse: vernickelt
- Werkstoff O-Ring: NBR
- Werkstoff Kabeldichtung: NBR
- Werkstoff Gehäuseinnendichtung: NBR
- Typ
09 35 433 0401
- Produkt-Art
Steckverbinder-Set
- Gesamtpolzahl
5
- Anschluss
Federklemme
- Inhalt
1 St.
- Nennstrom
16 A
- Nennstrom - gerundet
16 A
- Nennspannung
24 V
- Kontaktmaterial
Kupferlegierung
- Gehäuse-Material
Zinkdruckguss
- Herst.-Teilenr.
09354330401
- Polzahl
5
IP65
IP67
Push Pull
24 V
5
sonstige
Zink
sonstige
-40-70 °C
sonstige
1.5 kV
Federzuganschluss
Nickel/Gold
0.75-2.5 mm²
0.75-2.5 mm²
0.75-2.5 mm²
0.75-2.5 mm²
IP65
FALSE
Polyamid (PA)
sonstige Kupferlegierungen
sonstige
16 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3001288 HARTING 09354330401 Steckverbinder-Set Gesamtpolzahl: 5 1 St.
Datenblatt 3001288 HARTING 09354330401 Steckverbinder-Set Gesamtpolzahl: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001288 HARTING 09354330401 Steckverbinder-Set Gesamtpolzahl: 5 1 St.
Beschreibung
Steckverbinder, Steckverbinder-Sets AIDA-konform, mit fester Kodierung, Federkraftklemme, Bemessungsstrom: 16 A, Kontakte: 5, Kupferlegierung
Lieferumfang
- Geliefert wird: Harting Steckverbinder PP Power L MetPlug w 09354330401, Verpackungseinheit: 1 Stk., EAN: 5713140223844
