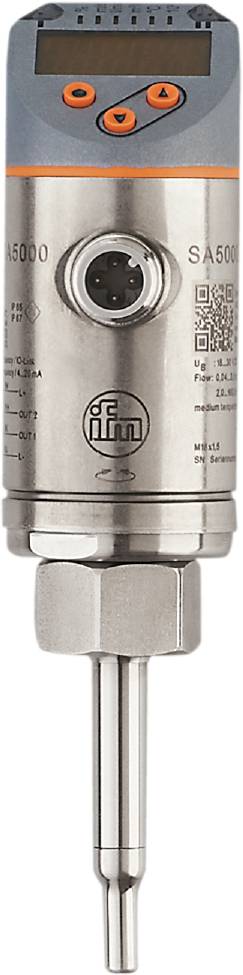

Abbildung ähnlich
ifm Electronic Strömungssensor SA5000 SA5000 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
Produkt-Art
Strömungssensor
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
30 V/DC
Typ
SA5000
Betriebsspannungsbereich
18 - 30 V/DC
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (€ 535,00 / Stück)
€ 535,00
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm SA5000 Strömungssensor
- Gleichzeitige Messung von Strömung und Temperatur
- Mit integrierten Medienkurven für Wasser, Öle und Luft
- Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
- Mit Schaltausgängen, Analogsignal und IO-Link
- Optimale Ausrichtung durch Drehbarkeit des Prozessanschlusses
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Technische Daten
- Analogausgang Strom [mA]: 4...20; (skalierbar)
- Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: 1,5 (T09); (Waer; Strömunggechwindigkeit: 0,3...3 m/)
- Ansprechzeit [s]: 0,5; (T09; Waer; Glykol: 0,8 ; Luft: 7 ; Öl: 1,8 ; jeweil T09)
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- Anzeige: Anzeigeeinheit: 6 x LED, grün (%, m/s, l/min, m³/h, °C, 10³); Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig
- Druckfestigkeit [MPa]: 10
- IO-Link Revision: 1.1
- SDCI-Norm: IEC 61131-9
- Stablänge-Wert L [mm]: 45
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -40...80
- Auflösung - Temperaturueberwachung [°C]: 0.2
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal; Frequenzsignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: 10
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsmodus: relativ; absolut flüssig; absolut gasförmig; (Absolut: Referenzmessung empfohlen; Werkseinstellung: relativ)
- Betriebsspannung [V]: 18...30 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 250
- Druckfestigkeit [bar]: 100
- Einstellbereich - fluessige_Medien_Betriebsart_absolut [m/s]: 0,04...3
- Einstellbereich - fluessige_Medien_Betriebsart_relativ [m/s]: 0,04...6
- Einstellbereich - gasfoermige_Medien_Betriebsart_absolut [m/s]: 0...100
- Einstellbereich - gasfoermige_Medien_Betriebsart_relativ [m/s]: 0...200
- Elektrische Ausführung: PNP/NPN
- Frequenz des Ausgangs [Hz]: 0...1000
- Genauigkeit - Betriebsart_relativ: ± (7 % MW + 2 % MEW); (für Relativmodus im Bereich der größten Empfindlichkeit unter folgenden Randbedingungen:; Wasser: 20...70 °C; Einlauflänge: 1,5 m; DN25 (DIN 2448); Einbaulage gemäß Anleitung; Bei anderen Medien und Einbaulagen kann die Genauigkeit abweichen.)
- Genauigkeit - Temperaturueberwachung [K]: ± 0,3 / ± 1; (Wasser; Strömungsgeschwindigkeit: 0,3...3 m/s / Luft; Strömungsgeschwindigkeit: > 10 m/s)
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 257.000
- Größte Empfindlichkeit - fluessige_Medien_Betriebsart_absolut [m/s]: 0,04...3
- Größte Empfindlichkeit - fluessige_Medien_Betriebsart_relativ [m/s]: 0,04...3
- Größte Empfindlichkeit - gasfoermige_Medien_Betriebsart_absolut [m/s]: 30...100
- Größte Empfindlichkeit - gasfoermige_Medien_Betriebsart_relativ [m/s]: 30...100
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...100
- MAWP bei Applikationen gemäß CRN [bar]: 100
- Max. Bürde [Ω]: 350
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Medien: Wasser; Glykol-Lösungen; Luft; Öle
- Mediumtemperatur [°C]: -20...90
- Messbereich - Temperaturueberwachung [°C]: -20...90
- Min. Prozesszykluszeit [ms]: 3
- MTTF: 132
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Frequenzausgang; Medienauswahl; Dämpfung; Teach-Funktion; Display drehbar / abschaltbar; Standard-Maßeinheit; Farbe Prozesswert
- Profile: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Prozessanschluss: Gewindeanschluss M18 x 1,5 Innengewinde
- Prozessdaten analog: 2
- Prozessdaten binär: 2
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 100
- Temperaturdrift [cm/s x 1/K]: 0,003 m/s x 1/K (< 20 °C; > 70 °C)
- Temperaturdrift - Temperaturueberwachung: ± 0,005 K/°C
- Temperaturgradient [K/min]: 100
- Überlastfest: ja
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); Dichtring: FKM
- Wiederholgenauigkeit - Betriebsart_absolut: 0,05 m/s; (Wasser; Strömungsgeschwindigkeit: 0,05...3 m/s)
- Wiederholgenauigkeit - Betriebsart_relativ: 0,05 m/s; (Wasser; Strömungsgeschwindigkeit: 0,05...3 m/s)
- Produkt-Art
Strömungssensor
- Typ
SA5000
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Besonderheiten
LED-Anzeige
- Anschluss
M12
- Ansprechzeit
0.5 s
- Ausgänge
PNP
NPN
- Material
Edelstahl
- Dichtungsmaterial
FKM
- Gehäusematerial
PBT
- Min. Medien-Temperatur
-20 °C
- Max. Medien-Temperatur
90 °C
- Betriebsdruck (max.)
100 bar
IP65
- Gewicht
0.2350 kg
- Min. Umgebungstemperatur
-40 °C
- Max. Umgebungstemperatur
80 °C
- Länge
45 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321050 ifm Electronic Strömungssensor SA5000 SA5000 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321050 ifm Electronic Strömungssensor SA5000 SA5000 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
Beschreibung
ifm SA5000 Strömungssensor
Lieferumfang
- Geliefert wird: Ifm Electronic Strömungssensor SA5000, Verpackungseinheit: 1 Stk., EAN: 4021179294157
