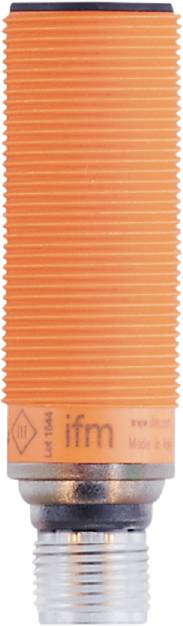

ifm Electronic Ultraschalltaster Ultraschall M18 x 1 NPN UGT209

Ein orangefarbener, wellenförmiger Hintergrund, der an Wellpappe erinnert.
Abbildung ähnlich
Produkt-Art
Ultraschalltaster
Betriebsspannung max.
30 V/DC
Ausgänge
NPN
Schaltabstand (max.)
300 mm
Ausführung
Ultraschall
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Fr., 13. Nov.
Verkauf und Versand:
Conrad ElectronicWiderruf
Anzahl
Gesamt (€ 299,00 / Stück)
€ 315,00
-5 %
€ 299,00
steuerfreie IGL inkl. MwSt.
zzgl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

ifm UGT209 Ultraschallreflextaster

  • Besonders platzsparende Bauform für den Einsatz in beengten Einbauverhältnissen
  • Ausgangsfunktion Schließer / Öffner programmierbar
  • Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes
  • Einfache Einstellung der Gerätefunktionen mittels Programmierleitung
  • Gut sichtbare LED zur Anzeige von Schaltzustand und Echo

Unser Service für Sie

Technische Daten

  • Abmessungen [mm]: M18 x 1 / L = 60,5
  • Anzahl der digitalen Ausgänge: 1
  • Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1
  • Anzeige: Schaltzustand: 1 x LED, gelb; Echo: 1 x LED, grün
  • Umgebungstemperatur-1 [°C]: -20...70
  • Wiederholgenauigkeit: 1 %
  • Anzugsdrehmoment [Nm]: 1
  • Auflösung [mm]: 2
  • Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
  • Bereitschaftsverzögerungszeit [s]: < 0,3
  • Betriebsspannung [V]: 10...30 DC; ("supply class 2" gemäß cULus)
  • Blindzone [mm]: 40
  • Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
  • Elektrische Ausführung: NPN
  • Gehäuse: Gewindebauform
  • Gesamtzahl Ausgänge: 1
  • Gewicht [g]: 55.500
  • Gewindebezeichnung: M18 x 1
  • Hinweise zur Genauigkeit / Abweichung: Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
  • Hysterese [%]: < 1
  • Kurzschlussschutz: ja
  • Lagertemperatur [°C]: -30...80
  • Max. Abweichung vom 90° Winkel Sensor / Objekt [°]: ± 4
  • max. Spannungsabfall Schaltausgang DC [V]: 2,2
  • MTTF: 202
  • Multiplexeingang: nein
  • Öffnungswinkel zylindrisch [°]: 15; (±2)
  • Schaltabstand [mm]: 40...300; (Target: 200 x 200 )
  • Schaltfrequenz DC [Hz]: 8
  • Schaltpunktdrift [%]: -5...5
  • Schutzart: IP 67
  • Schutzklasse: III
  • Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
  • Stromaufnahme [mA]: < 35
  • Synchronisationseingang: nein
  • Temperaturkompensation: ja
  • Überlastfest: ja
  • Verpolungsschutz: ja
  • Wandlerfrequenz [kHz]: 300
Produkt-Art

Ultraschalltaster

Typ

UGT209

Betriebsspannung min.

10 V/DC

Betriebsspannung max.

30 V/DC

Betriebsspannungsbereich

10 - 30 V/DC

Ausgänge

NPN

Schaltabstand (max.)

300 mm

Ausführung

Ultraschall

Besonderheiten

LED-Anzeige

Anschluss

M12

Baugröße

M18 x 1

IP67

Min. Temperatur

-20 °C

Max. Temperatur

70 °C

Länge

60.5 mm

Durchmesser

18 mm

Abm.

(Ø x L) 18 mm x 60.5 mm

RoHS-konform

Ja

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3320287 ifm Electronic Ultraschalltaster Ultraschall M18 x 1 NPN UGT209

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3320287 ifm Electronic Ultraschalltaster Ultraschall M18 x 1 NPN UGT209

Beschreibung

ifm UGT209 Ultraschallreflextaster

Lieferumfang

  • Geliefert wird: Ifm Electronic Ultraschallreflextaster UGT209, Verpackungseinheit: 1 Stk., EAN: 4021179298094
