Name: Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Inhalt: 1 St.
Brand: Phoenix Contact
SKU: 3580266
Availability: BackOrder

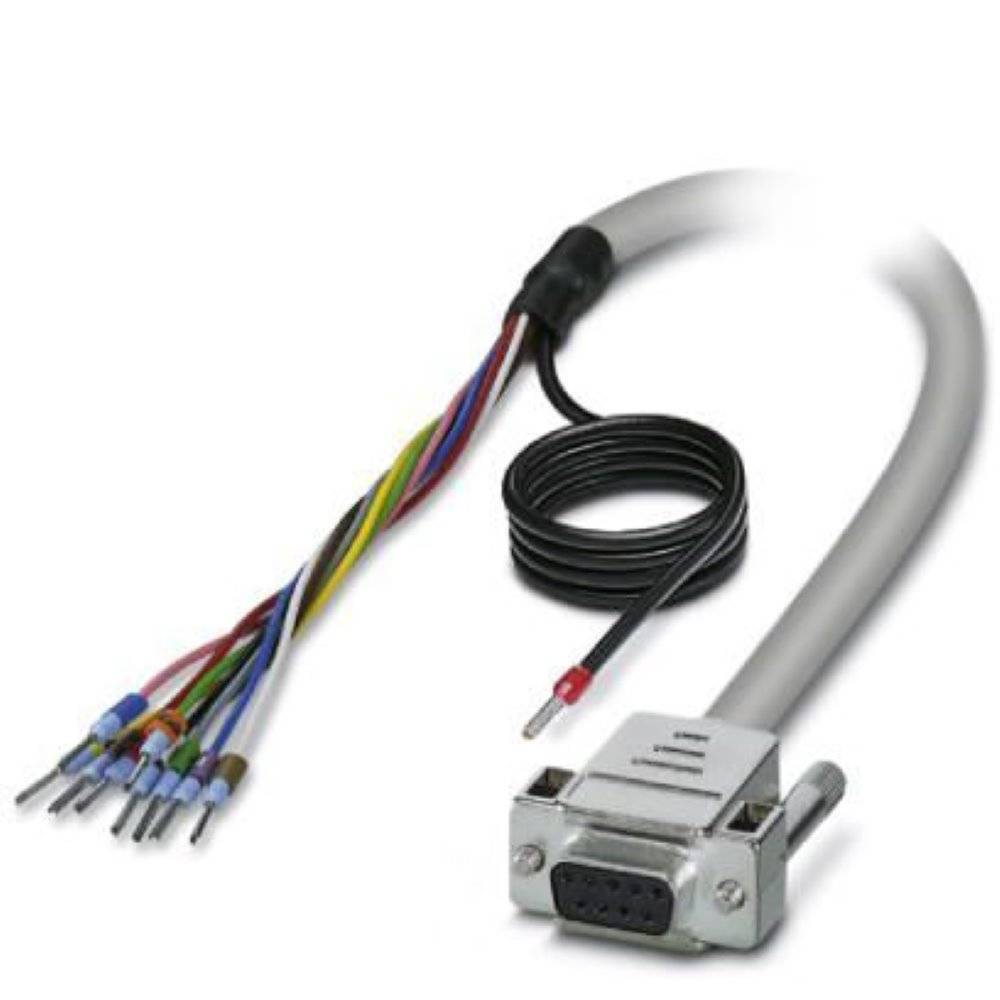

Ein mehrfarbiges Elektrokabel mit einem 9-poligen Stecker und freiliegenden, beschrifteten Drähten. Geeignet zum Verbinden von elektronischen Geräten oder Schaltkreisen.

Abbildung ähnlich

Produkt-Art

Verbindungskabel

Kabellänge

3 m

Anschluss

D-Sub-Buchsenleiste

Gesamtpolzahl

Herst.-Teilenr.

2926056

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 4. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 54,99 / Stück)

€ 59,99

-8 %

€ 54,99

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Polzahl: 9
Anschlussart: D-SUB-Buchsenleiste
Schraubengewinde: UNC 4-40
Anzugsdrehmoment: 0,2 Nm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Hinweis: Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Leitungsaußendurchmesser: 6,70 mm ±0,5 mm
Rastermaß: 2,74 mm
Anschluss gemäß Norm: IEC 60807-2;DIN 41652
Außenmantel, Material: Semi-Rigid-PVC
Material Leiter: blanke Cu-Litze
Leitungslänge: 3 m
Leitungsquerschnitt: 9x 0,25 mm²
Leitungs-Widerstand: ≤ 80 Ω/km (20 °C)
Außenmantel, Farbe: grau
Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
Schutzart (Einbauort): ≥ IP54 (Einbauort)
UL AWM Style: 2464/1061
Geschirmt: ja
Leitungstyp: 9X0.25 [PVC]
Leiteraufbau Signalleitung: 14x 0,15 mm
AWG Signalleitung: 24
Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
Nennspannung Kabel: 300 V AC/DC
Kleinster Biegeradius, fest verlegt: 58 mm
Kleinster Biegeradius, beweglich verlegt: 108 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
Anzahl der Anschlüsse: 1
Nennbetriebsart: 100 % ED
Steckzyklen: > 200
Anschluss 1: Anschluss 1
Anschluss 2: Anschluss 2
Halogenfreiheit: nein
Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
Leiterart: Konfektioniertes, geschirmtes Rundkabel
Betriebsspannung (AC): ≤ 30 V AC
Betriebsspannung (DC): ≤ 60 V DC
Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
9X0.25 [PVC]: 9X0.25 [PVC]
Farbcode: Einzelader: Farbcode: Einzelader
weiß: D-SUB9 (1) = ()
braun: D-SUB9 (2) = ()
grün: D-SUB9 (3) = ()
gelb: D-SUB9 (4) = ()
grau: D-SUB9 (5) = ()
rosa: D-SUB9 (6) = ()
blau: D-SUB9 (7) = ()
rot: D-SUB9 (8) = ()
schwarz: D-SUB9 (9) = ()
Abisolierlänge (Mantel):  150 mm

Produkt-Art: Verbindungskabel

Kabellänge: 3 m

Anschluss: D-Sub-Buchsenleiste

Gesamtpolzahl: 9

Herst.-Teilenr.: 2926056

Inhalt: 1 St.

Material: PVC

Polzahl: 9

Typ: CABLE-D- 9SUB/F/OE/0,25/S/3,0M

Länge: 3 m

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3580266 Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3580266 Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Inhalt: 1 St.

Beschreibung

Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: Einzeladern (9-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.); Anschluss 2: D-SUB-Buchsenleiste (1x 9-polig); Kabellänge: 3 m
