Kessel Grundkörper Der Ultraflache 54 DN 50, WaD, Geruchsverschluss 22 mm, 1 Stk.

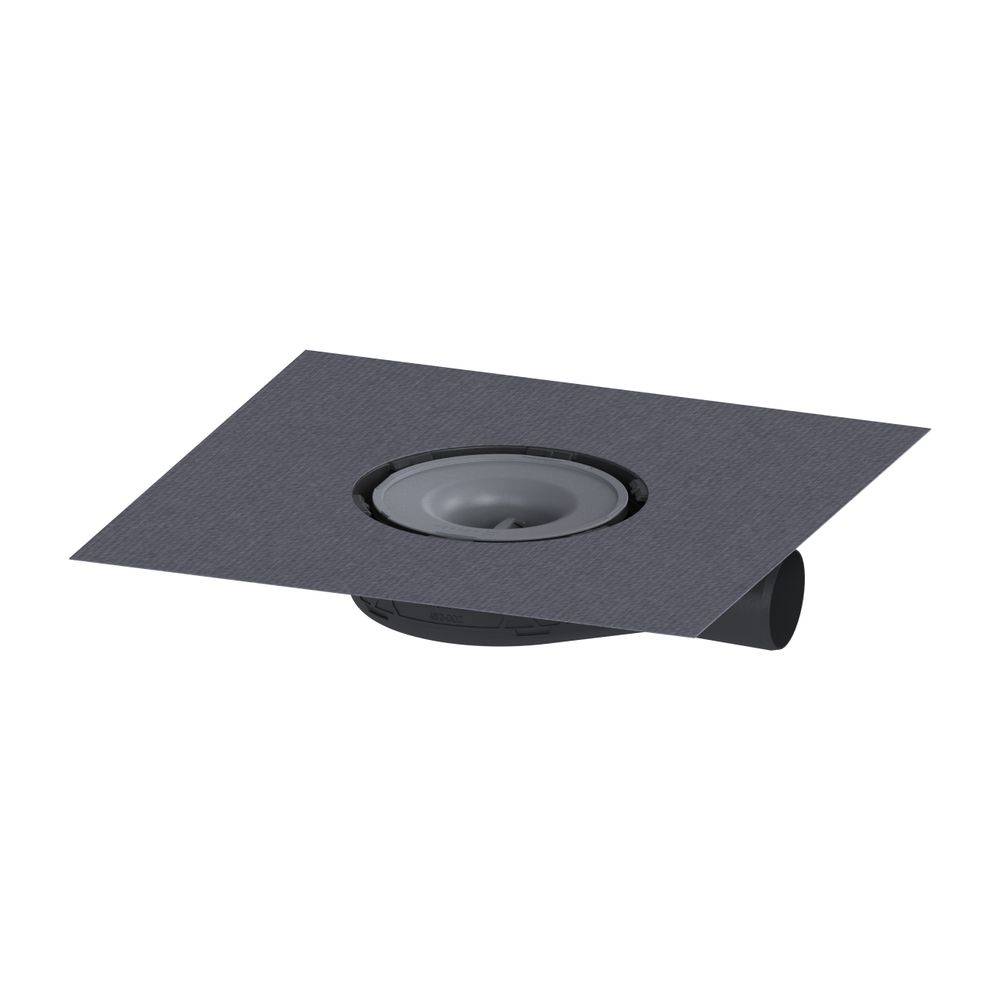

Der Kessel Grundkörper Der Ultraflache 54 DN 50 WaD ist ein kompakter Bodenablauf-Grundkörper aus ABS-Kunststoff. Er zeichnet sich durch eine werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 und eine Sperrwasserhöhe von 22 mm aus. Ein beiliegender Geruchsverschluss ist für die Montage in einem Aufsatzstück vorgesehen. Dieser Grundkörper ist für das System 125 konzipiert und eignet sich für Anwendungen mit der Wassereinwirkungsklasse W3-I.

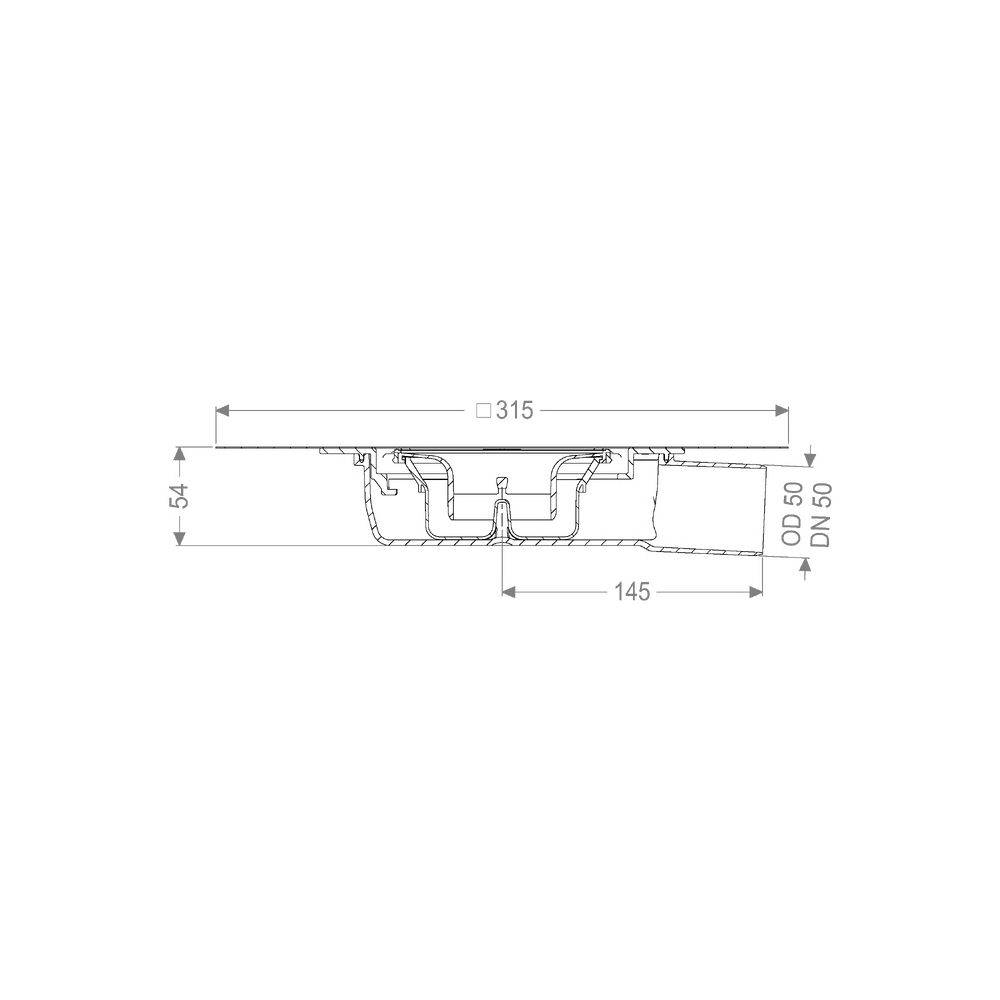

Welche Merkmale zeichnen den Grundkörper aus?Der Kessel Grundkörper Der Ultraflache 54 ist aus robustem ABS-Kunststoff gefertigt und trägt zur Nachhaltigkeit durch den Einsatz von Rezyklat-Material bei. Die Konstruktion ist besonders flach, mit einer Höhe von 54 mm, und bietet kompakte Abmessungen von 246 mm in der Länge und 200 mm in der Breite.
Wie ist die Abdichtung und Wasserführung gestaltet?Die Abdichtung am Grundkörper erfolgt durch eine werksseitig angebrachte Dichtmanschette (WaD) gemäß DIN 18534. Dies stellt eine sichere Integration in die Bauwerksabdichtung sicher. Der Grundkörper erfüllt die Wassereinwirkungsklasse W3-I nach DIN 18534-1. Eine optionale Sickerwasseröffnung verhindert bei offenem Zustand ein Fluten der Abdichtungsebene bei Aufstau.
Welche Funktionen bietet der Bodenablauf-Grundkörper?Der Grundkörper ist für eine Nennweite (DN) von 50 mm und einen Außendurchmesser (DA) von 50 mm ausgelegt. Er verfügt über einen Auslauf und ist mit einem beiliegenden Geruchsverschluss ausgestattet, der eine Sperrwasserhöhe von 22 mm sicherstellt. Das System 125 ermöglicht eine flexible Anwendung.
Technische Daten
Nennweite (DN): 50 mm
Außendurchmesser (DA): 50 mm
Sperrwasserhöhe: 22 mm
Wassereinwirkungsklasse: W3-I
Länge: 246 mm
Breite: 200 mm
Höhe: 54 mm
Material Grundkörper: ABS
Gewicht netto: 0,37 kg
System: 125

Der Kessel Grundkörper Der Ultraflache 54 DN 50 WaD bietet eine zuverlässige und platzsparende Lösung für Bodenabläufe. Mit seiner werksseitig angebrachten Dichtmanschette, der Erfüllung der Wassereinwirkungsklasse W3-I und einer Sperrwasserhöhe von 22 mm ist er für anspruchsvolle Anwendungen geeignet. Die Nennweite von 50 mm und die kompakte Bauweise unterstreichen die technische Auslegung dieses Grundkörpers.
Lieferumfang
1x Kessel Grundkörper Der Ultraflache 54 DN 50 WaD
1x Geruchsverschluss
