Lasttrennschalter 4polig 160 A 690 V/AC Siemens 3KF24160LF11 kaufen

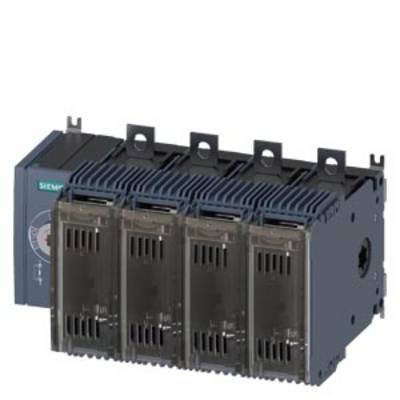

'Modularer elektrischer Schalter von Siemens mit mehreren Steckplätzen und einem Drehregler an der Seite, vor weißem Hintergrund.'

Abbildung ähnlich

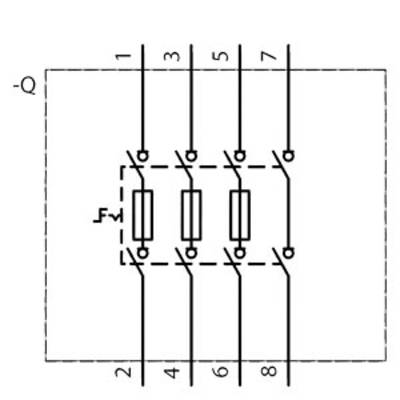

'Schaltplan mit vier parallelen Leitungen, nummeriert 1 bis 8. Drei mittig platzierte Komponenten sind mit einem F-Symbol im Schaltbereich markiert.'

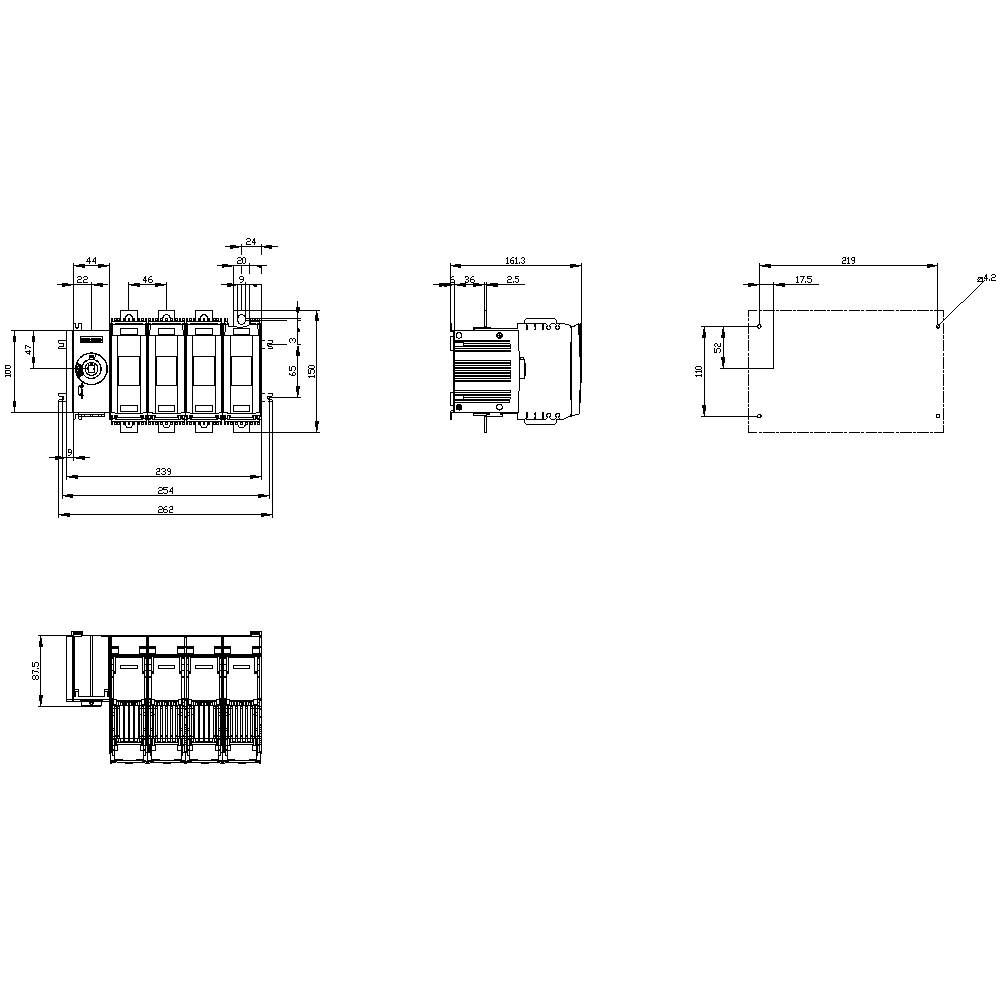

Technische Zeichnung eines Schalters mit genauen Abmessungen in Millimetern, gezeigt aus verschiedenen Ansichten (oben, Seite, vorne).

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

160 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 178,38

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Sept.

Kostenfreier Versand

€ 357,50

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 12000
elektrische Lebensdauer: 8000
Befestigungsart: Bodenbefestigung
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 2
Verlustleistung: 57.6 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 237 x 150 x 161.5 mm

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 237 mm

Höhe: 150 mm

Tiefe: 161.5 mm

: sonstige

: 160 A

: 4

: 100 kA

: IP00

: NH000, NH00

: FALSE

: Flachsteckanschluss

: TRUE

: sonstige

: TRUE

: TRUE

: 90 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: vorne

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1751082 Lasttrennschalter 4polig 160 A 690 V/AC Siemens 3KF24160LF11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1751082 Lasttrennschalter 4polig 160 A 690 V/AC Siemens 3KF24160LF11

Beschreibung

Lasttrennschalter mit Sicherung 160A, Baugr. 2, 4-polig für NH-Sicherung Gr. 000 und 00 Frontantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
