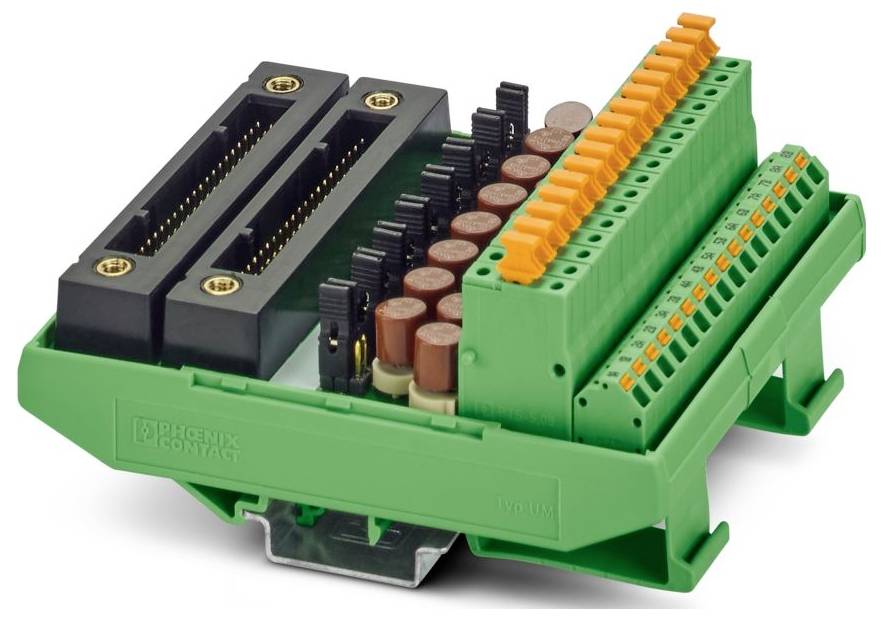

Passivmodul Phoenix Contact 2321936 FLKM-2KS40/PMT/SI/Z/YCS Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Passivmodul
Gesamtpolzahl
40
Anschluss
Yokogawa KS
Push-In-Federkraftanschluss
Befestigungs-Art
Tragschienenmontage
AWG
24 - 16
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 212,28
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Bauform: Print-Trennstecker
- Polzahl: 16
- Anschlussart: Leiterplattenklemme
- Anzugsdrehmoment: 0,5 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²;0,25 mm² ... 1,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 91,6 mm
- Höhe: 111,8 mm
- Tiefe: 55,4 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN IEC 60664-1
- Hinweis: Nutzbare Systemkabel: Phoenix Contact YUC40, Yokogawa KS1
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Abisolierlänge: 10 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Rastermaß: 5,08 mm
- Sicherung: 0,05 A TR5 (träge) (F1 ... F16)
- Betriebsart: 100 % ED
- Zertifikat: UKCA-konform
- Artikelabmessungen: Artikelabmessungen
- Anzahl der Kanäle: 8
- Isolierung: Funktionsisolierung
- UKCA: UKCA
- Bemessungsisolationsspannung: 50 V
- Bemessungsstoßspannung: 0,5 kV (1,2 / 50 μs)
- Schutzart (Einbauort): ≤ IP54
- Statusanzeige vorhanden: nein
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Passende I/O-Karte: NFAI135;NFAI835
- Unterstützte Steuerung: YOKOGAWA CS3000 CentumVP: Unterstützte Steuerung: YOKOGAWA CS3000 CentumVP
- Unterstützte Steuerung: YOKOGAWA STARDOM: Unterstützte Steuerung: YOKOGAWA STARDOM
- Betriebsspannung (DC): ≤ 30 V DC
- Strom (je Zweig): ≤ 0,05 A (TU = 23 °C)
- Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
- Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
- Schutzart (Modul): IP00
- Anschluss 3 (Feldebene): Anschluss 3 (Feldebene)
- Produkt-Art
Passivmodul
- Gesamtpolzahl
40
- Anschluss
Yokogawa KS
Push-In-Federkraftanschluss
- Befestigungs-Art
Tragschienenmontage
24 - 16
- Abm.
(L x B x H) 55.4 x 91.6 x 111.8 mm
- Inhalt
1 St.
- Polzahl
40
- Breite
91.6 mm
- Höhe
111.8 mm
- Länge
55.4 mm
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (max.)
1.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- Tiefe
55.4 mm
- Bemessungsstrom
0.05 A
- Bemessungsspannung
30 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579113 Passivmodul Phoenix Contact 2321936 FLKM-2KS40/PMT/SI/Z/YCS Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579113 Passivmodul Phoenix Contact 2321936 FLKM-2KS40/PMT/SI/Z/YCS Inhalt: 1 St.
Beschreibung
VARIOFACE-Übergabemodul, für Yokogawa I/O-Baugruppen AAI135, AAI835.
Lieferumfang
- Geliefert wird: Phoenix Contact Passivmodul 2321936, Verpackungseinheit: 1 Stk., EAN: 4046356418485
