Name: PCE Instruments PCE-IT 110-ICA Isolationsmessgerät kalibriert (ISO) 250 V 60 MΩ
Brand: PCE Instruments
SKU: 3812593
Availability: BackOrder

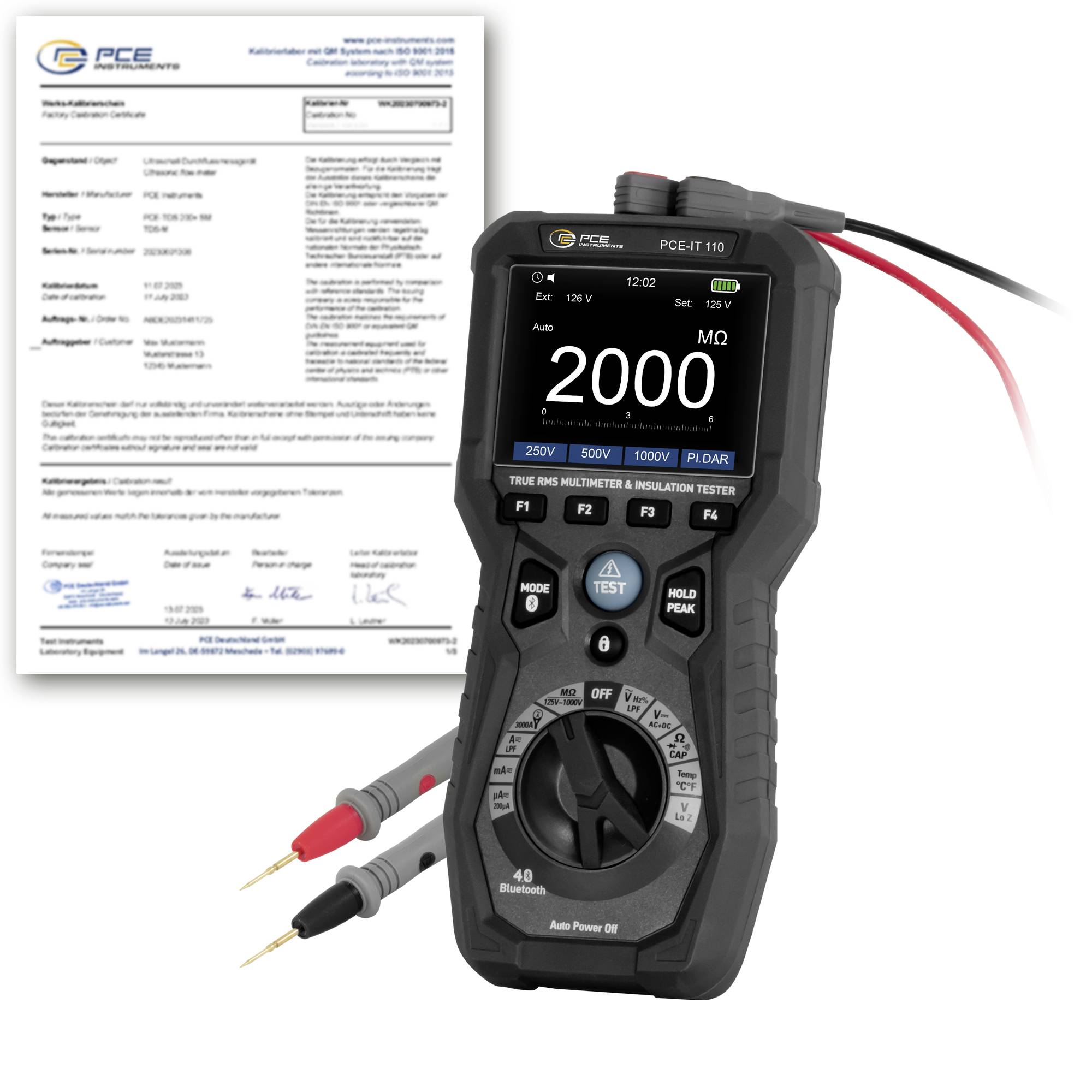

PCE-IT 110 echtes RMS-Multimeter und Isolationsprüfer mit Messleitungen, neben einem Kalibrierzertifikat-Dokument dargestellt.

Schwarzer tragbarer elektrischer Tiernagel-Schleifer mit Metallschliffkopf und angebrachtem Kabel, gezeigt auf weißem Hintergrund.

Nahaufnahme eines Thermoelement-Steckeradapters mit schwarzem Kunststoffgehäuse, beschriftet mit "K-TYPE", mit roten und schwarzen Messleitungen.

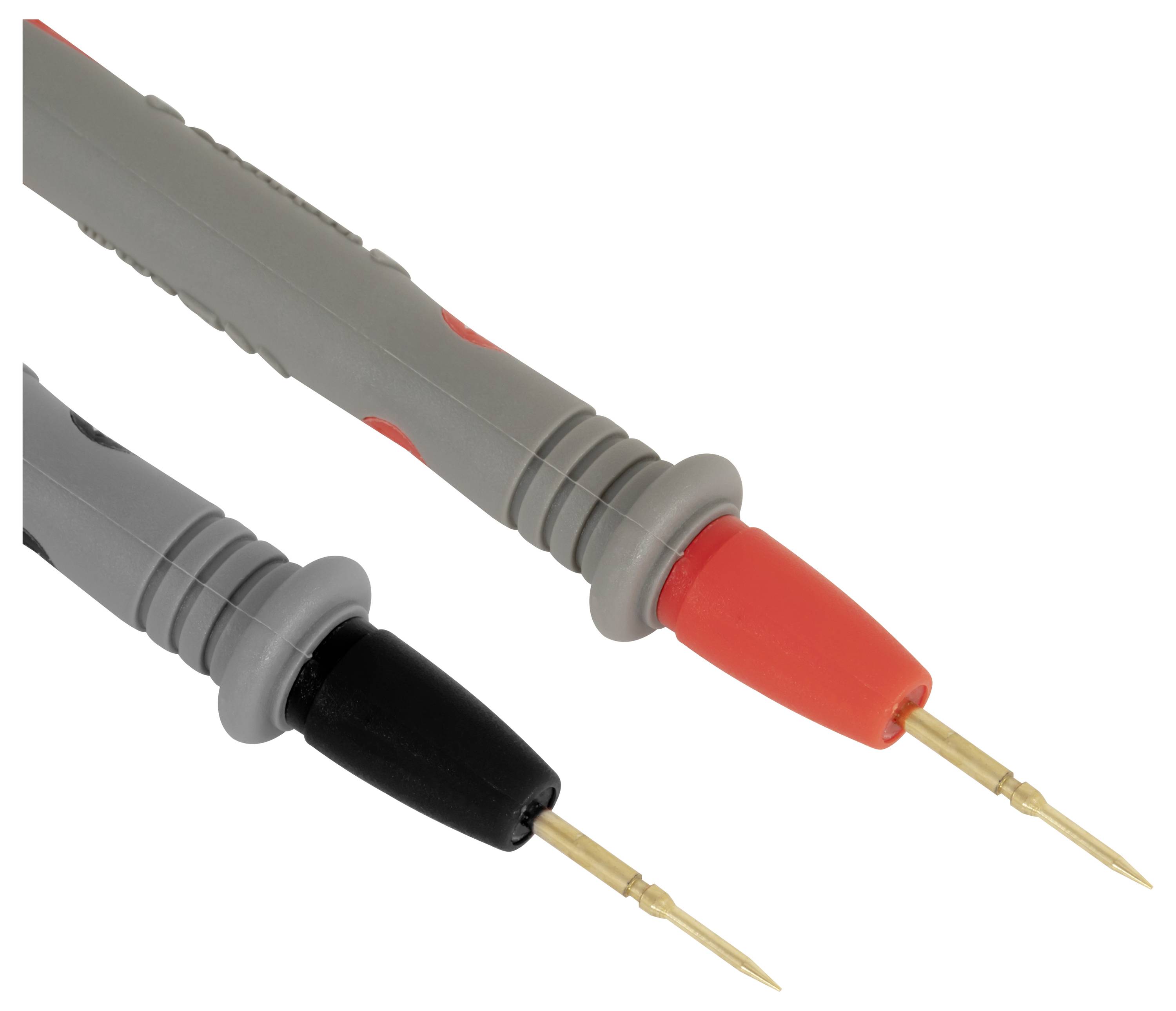

Nahaufnahme von zwei isolierten elektrischen Messsonden mit grauen Griffen, eine mit roter Spitze und eine mit schwarzer Spitze, zeigt scharfe Metallsondenspitzen.

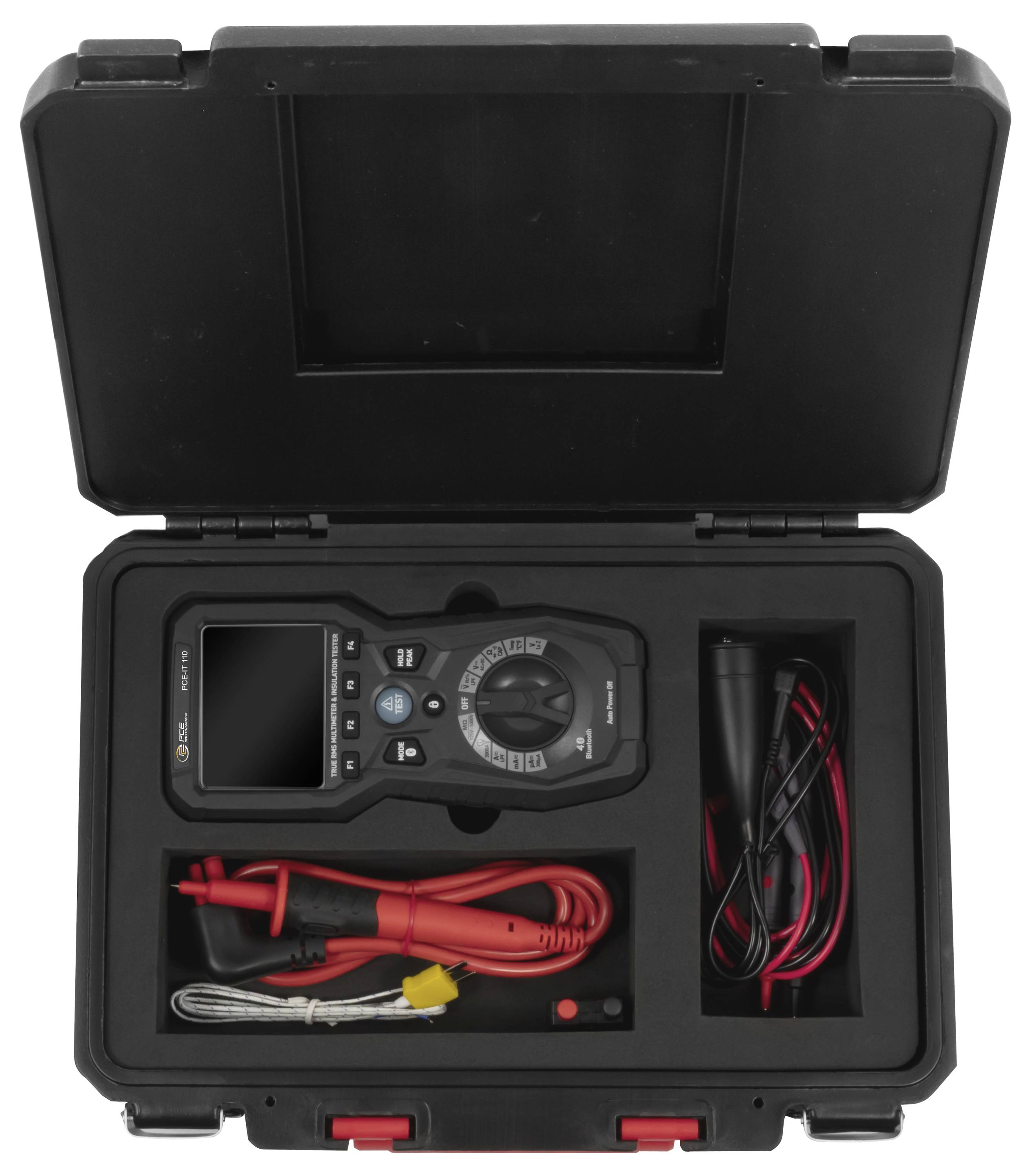

Offener hartschalenkoffer mit einem digitalen Multimeter mit Messleitern, roten Prüfleitern und Kabeln in Schaumstoffkammern.

1/5

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 7. Jän. 2027

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 745,00 / Stück)

€ 1.145,00

-35 %

€ 745,00

inkl. MwSt.

Kostenfreier Versand

nur € 35,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

PCE Instruments Isolationstester PCE-IT 110-ICA

Isolationsprüfspannungen 125 V, 250 V, 500 V, 1000 V
Messfunktionen: HOLD, MIN, MAX, PEAK
PI (Polarisationsindex), DAR (Absorptionsverhältnis)
Hochspannungsund Überlastanzeige
Diodentest
Automatische Entladung
Automatische Abschaltung
Verriegelungstaste
Datenspeicher mit Logger
Bluetooth zur App-Verbindung
Anschlüsse für Rogowski-Spule
inkl. ISO-Kalibrierzertifikat

Unser Service für Sie

Technische Daten

Gleichspannung DC
Messbereich 0 ... 600 mV
Auflösung 0,1 mV
Genauigkeit ±(0,9 % +5 Digits)
Überlast 1000 V
Gleichspannung DC
Messbereich 600 mV ... 6 V
Auflösung 0,001 V
Genauigkeit ±(0,9 % +5 Digits)
Gleichspannung DC
Messbereich 6 ... 60 V
Auflösung 0,01 V
Genauigkeit ±(0,9 % +5 Digits)
Gleichspannung DC
Messbereich 60 ... 600 V
Auflösung 0,1 V
Genauigkeit ±(1 % +5 Digits)
Gleichspannung DC
Messbereich 600 ... 1000 V
Auflösung 1 V
Genauigkeit ±(1 % +5 Digits)
Gleichstrom DC
Messbereich 0 ... 200 µA
Auflösung 0,1 µA
Genauigkeit ±(0,9 % +8 Digits)
Gleichstrom DC
Messbereich 200 µA ... 600 mA
Auflösung 0,1 mA
Genauigkeit ±(1,2 % +3 Digits)
Gleichstrom DC
Messbereich 600 mA ... 10 A
Auflösung 0,01 A
Genauigkeit ±(1,5 % +5 Digits)
Kapazität
Messbereich 0 ... 60 nF
Auflösung 0,01 nF
Genauigkeit ±(5 % +35 Digits)
Kapazität
Messbereich 60 ... 600 nF
Auflösung 0,1 nF
Genauigkeit ±(2,5 % +8 Digits)
Kapazität
Messbereich 600 nF ... 6 µF
Auflösung 0,001 µF
Genauigkeit ±(3 % +5 Digits)
Kapazität
Messbereich 6 ... 60 µF
Auflösung 0,01 µF
Genauigkeit ±(3 % +5 Digits)
Kapazität
Messbereich 60 ... 600 µF
Auflösung 0,1 µF
Genauigkeit ±(3 % +5 Digits)
Kapazität
Messbereich 600 ... 6000 µF
Auflösung 1 µF
Genauigkeit ±(2,5 % +20 Digits)
Temperatur Typ K
Messbereich -20 ... +600 °C
Auflösung 0,1 °C
Genauigkeit ±(3 % v. Mw. +5 °C)
Temperatur Typ K
Messbereich 600 ... 1000 °C
Auflösung 1 °C
Genauigkeit ±(3 % v. Mw. +5 °C)
Temperatur Typ K
Messbereich -4 ... +600 °F
Auflösung 0,1 °F
Genauigkeit ±(3 % v. Mw. +9 °F)
Temperatur Typ K
Messbereich 600 ... 1832 °F
Auflösung 1 °F
Genauigkeit ±(3 % v. Mw. +9 °F)
Wechselspannung AC
Messbereich 0 ... 6 V
Auflösung 0,001 V
Genauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 Hz
Überlast 1000 V
Frequenzbereich 50 ... 1000 Hz
Wechselspannung AC
Messbereich 6 ... 60 V
Auflösung 0,01 V
Genauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 Hz
Frequenzbereich 50 ... 1000 Hz
Wechselspannung AC
Messbereich 60 ... 600 V
Auflösung 0,1 V
Genauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 Hz
Frequenzbereich 50 ... 1000 Hz
Wechselspannung AC
Messbereich 600 ... 1000 V
Auflösung 1 V
Genauigkeit ±(1,2 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 Hz
Frequenzbereich 50 ... 1000 Hz
Wechselstrom AC
Messbereich 0 ... 200 µA
Auflösung 0,1 µA
Genauigkeit ±(1,2 % +8 Digits)
Frequenzbereich 50 ... 1000 Hz
Wechselstrom AC
Messbereich 200 µA ... 600 mA
Auflösung 0,1 mA
Genauigkeit ±(1,2 % +5 Digits)
Frequenzbereich 50 ... 1000 Hz
Wechselstrom AC
Messbereich 600 mA ... 10 A
Auflösung 0,01 A
Genauigkeit ±(1,5 % +5 Digits)
Frequenzbereich 50 ... 1000 Hz
Isolationswiderstand
Prüfspannung DC 125 V
Messbereich 0,125 ... 6 MΩ
Auflösung 0,001 MΩ
Genauigkeit ±(2 % +10 Digits)
Isolationswiderstand
Prüfspannung DC 250 V
Messbereich 0,25 ... 6 MΩ
Auflösung 0,001 MΩ
Genauigkeit ±(2 % +15 Digits)
Isolationswiderstand
Prüfspannung DC 500 V
Messbereich 0,5 ... 6 MΩ
Auflösung 0,001 MΩ
Genauigkeit ±(2 % +10 Digits)
Isolationswiderstand
Prüfspannung DC 1000 V
Messbereich 1 ... 6 MΩ
Auflösung 0,001 MΩ
Genauigkeit ±(3 % +10 Digits)
Isolationswiderstand
Prüfspannung DC 125 V, 250 V, 500 V, 1000 V
Messbereich 6 ... 60 MΩ
Auflösung 0,01 MΩ
Genauigkeit ±(2 % +10 Digits)
Isolationswiderstand
Prüfspannung DC 125 V, 250 V, 500 V, 1000 V
Messbereich 60 ... 600 MΩ
Auflösung 0,1 MΩ
Genauigkeit ±(4 % +5 Digits)
Isolationswiderstand
Prüfspannung DC 125 V, 250 V, 500 V, 1000 V
Messbereich 600 ... 6000 MΩ
Auflösung 1 MΩ
Genauigkeit ±(5 % +10 Digits)
Widerstand
Messbereich 0 ... 600 Ω
Auflösung 0,1 Ω
Genauigkeit ±(1,2 % +10 Digits)
Widerstand
Messbereich 600 Ω ... 6 kΩ
Auflösung 0,001 kΩ
Genauigkeit ±(1,5 % +5 Digits)
Widerstand
Messbereich 6 ... 60 kΩ
Auflösung 0,01 kΩ
Genauigkeit ±(1,5 % +5 Digits)
Widerstand
Messbereich 60 ... 600 kΩ
Auflösung 0,1 kΩ
Genauigkeit ±(1,5 % +5 Digits)
Widerstand
Messbereich 600 kΩ ... 6 MΩ
Auflösung 0,001 MΩ
Genauigkeit ±(1,5 % +5 Digits)
Widerstand
Messbereich 6 ... 60 MΩ
Auflösung 0,01 MΩ
Genauigkeit ±(2,5 % +10 Digits)
Frequenz
Messbereich 40 ... 10000 Hz
Auflösung 0,01 Hz
Genauigkeit ±(1 % +5 Digits)
Allgemeine technische Daten
Messfunktionen MIN, MAX, HOLD, PI, DAR
Display Typ LC-Farbdisplay
Displaygröße 3,5 Zoll
Display Aktualisierungsrate 3 x pro Sekunde
Messrate 3 Hz
Speichermedium Interner Speicher
Speicherkapazität 1800 Werte
Speicherintervall von 1 s
Speicherintervall bis 60 min
Schnittstelle Bluetooth
Automatische Abschaltung von ... bis 15 ... 60 min
Sicherheitsstandard CAT III 1000 V, CAT IV 600 V
Diodentest Prüfstrom: kleiner als 1,5 mA, max. Spannung im Leerlauf: 3,2 V DC
Menüsprache Englisch (US), Englisch (GB)
Schutzklasse (Gerät) IP65
Akku/Batterie 6 x 1,5 V AA Batterie, Alkali-Mangan
Kapazität 2500 mAh
Betriebsbedingungen 5 ... 40 °C, 0 ... 80 % r. F.
Lagerbedingungen -20 ... 60 °C, 0 ... 80 % r. F.
Abmessungen (L x B x H) 215 x 100 x 65 mm
Gewicht 569 g

Produkt-Art: Isolationsmessgerät

Prüfspannung: 250 V

Messfunktion: Spannung DC
Strom DC
Temperatur
Spannung AC
Strom AC
Isolationswiderstand
Frequenz

Durchgangs-Prüfung: 6 - 60 MΩ, 600 kΩ - 6 MΩ, 60 - 600 kΩ, 6 - 60 kΩ, 600 Ω - 6 kΩ, 0 - 600 Ω

: ISO

Messbereich Widerstand: 6 MΩ

Schnittstellen: Bluetooth®

: IP65

Spannungs-Versorgung (Details): 1,5 V

Abm.: (L x B x H) 215 x 100 x 65 mm

Gewicht: 569 g

Anzeige-Art: LCD
digital

Frequenz (max.): 10000 Hz

Frequenz (min.): 40 Hz

Frequenz-Bereich: 40 Hz - 10000 Hz

Isolationswiderstand (max.): 60 MΩ

Kalibrierumfang: inkl. ISO-Kalibrierzertifikat

Messbereich Spannung (max.): 1000 V/DC
500 V/DC
250 V/DC
125 V/DC

Messbereich Spannung (min.): 0 V/AC

Breite: 100 mm

Höhe: 65 mm

Länge: 215 mm

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3812593 PCE Instruments PCE-IT 110-ICA Isolationsmessgerät kalibriert (ISO) 250 V 60 MΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3812593 PCE Instruments PCE-IT 110-ICA Isolationsmessgerät kalibriert (ISO) 250 V 60 MΩ

Beschreibung

Der Isolationstester vereint die Funktionen eines vollwertigen Digitalmultimeters mit einem leistungsfähigen Isolationstester und eignet sich ideal für professionelle Anwendungen in Industrie, Handwerk und Energieversorgung. Neben der Messung von Spannung, Strom und Widerstand bietet das Gerät auch Frequenz- und Kapazitätsmessung sowie eine Temperaturmessung über das mitgelieferte Thermoelement Typ K. Durch die automatische Bereichswahl und das 3,5 Zoll große, LC-Farbdisplay wird eine einfache und präzise Bedienung ermöglicht. Der Isolationstester erlaubt Isolationsprüfungen mit wählbaren Prüfspannungen von 125 V bis 1000 V und misst dabei Isolationswiderstände bis zu 6000 MΩ. Zusätzlich unterstützt er die Messung des Polarisationsindex (PI) und des Absorptionsverhältnisses (DAR), was eine fundierte Beurteilung der Isolationsqualität von Leitungen, Motoren, Schaltschränken und elektrischen Anlagen ermöglicht.

Dank integriertem Datenspeicher lassen sich Messergebnisse zur späteren Analyse direkt am Gerät abrufen. Über Bluetooth können die erfassten Daten kabellos auf ein Smartphone oder Tablet übertragen werden – besonders praktisch für Dokumentationen und Prüfprotokolle. Weitere Ausstattungsmerkmale wie automatische Entladung nach der Messung, MIN-/ MAX-/ PEAK-Wert-Erfassung, Hold-Funktion sowie eine Verriegelungstaste für den freihändigen Betrieb runden das Gerät ab. Der Isolationstester erfüllt höchste Sicherheitsanforderungen gemäß CAT IV 600 V / CAT III 1000 V und ist somit auch für Arbeiten in der Energieverteilung und an Gebäudetechnik sicher einsetzbar.

Typische Einsatzbereiche für diesen Isolationstester sind unter anderem die Elektroinstallation, der Schaltschrankbau, die Wartung von Maschinen und Anlagen, Photovoltaiksysteme, der Servicebereich sowie technische Ausbildungsstätten. Mit seiner Kombination aus Vielseitigkeit, Präzision und moderner Konnektivität ist dieser Isolationstester ein gutes Werkzeug für jeden Fachmann.
