PCE Instruments Isolationstester PCE-IT 110 |Isolationswiderstand 0,125 ... 6000 MΩ |Auflösung 1 MΩ |Diodenmessung
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 345,83 / Stück)
€ 345,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-IT 110
- Isolationsprüfspannungen 125 V, 250 V, 500 V, 1000 V
- Messfunktionen: HOLD, MIN, MAX, PEAK
- PI (Polarisationsindex), DAR (Absorptionsverhältnis)
- Hochspannungs- und Überlastanzeige
- Diodentest
- Automatische Entladung
- Automatische Abschaltung
- Verriegelungstaste
- Datenspeicher mit Logger
- Bluetooth zur App-Verbindung
- Anschlüsse für Rogowski-Spule
Technische Daten
- Gleichspannung DC
- Messbereich 0 ... 600 mV
- Auflösung 0,1 mV
- Genauigkeit ±(0,9 % +5 Digits)
- Überlast 1000 V
- Gleichspannung DC
- Messbereich 600 mV ... 6 V
- Auflösung 0,001 V
- Genauigkeit ±(0,9 % +5 Digits)
- Gleichspannung DC
- Messbereich 6 ... 60 V
- Auflösung 0,01 V
- Genauigkeit ±(0,9 % +5 Digits)
- Gleichspannung DC
- Messbereich 60 ... 600 V
- Auflösung 0,1 V
- Genauigkeit ±(1 % +5 Digits)
- Gleichspannung DC
- Messbereich 600 ... 1000 V
- Auflösung 1 V
- Genauigkeit ±(1 % +5 Digits)
- Gleichstrom DC
- Messbereich 0 ... 200 µA
- Auflösung 0,1 µA
- Genauigkeit ±(0,9 % +8 Digits)
- Gleichstrom DC
- Messbereich 200 µA ... 600 mA
- Auflösung 0,1 mA
- Genauigkeit ±(1,2 % +3 Digits)
- Gleichstrom DC
- Messbereich 600 mA ... 10 A
- Auflösung 0,01 A
- Genauigkeit ±(1,5 % +5 Digits)
- Kapazität
- Messbereich 0 ... 60 nF
- Auflösung 0,01 nF
- Genauigkeit ±(5 % +35 Digits)
- Kapazität
- Messbereich 60 ... 600 nF
- Auflösung 0,1 nF
- Genauigkeit ±(2,5 % +8 Digits)
- Kapazität
- Messbereich 600 nF ... 6 µF
- Auflösung 0,001 µF
- Genauigkeit ±(3 % +5 Digits)
- Kapazität
- Messbereich 6 ... 60 µF
- Auflösung 0,01 µF
- Genauigkeit ±(3 % +5 Digits)
- Kapazität
- Messbereich 60 ... 600 µF
- Auflösung 0,1 µF
- Genauigkeit ±(3 % +5 Digits)
- Kapazität
- Messbereich 600 ... 6000 µF
- Auflösung 1 µF
- Genauigkeit ±(2,5 % +20 Digits)
- Temperatur Typ K
- Messbereich -20 ... +600 °C
- Auflösung 0,1 °C
- Genauigkeit ±(3 % v.Mw. +5 °C)
- Temperatur Typ K
- Messbereich 600 ... 1000 °C
- Auflösung 1 °C
- Genauigkeit ±(3 % v.Mw. +5 °C)
- Temperatur Typ K
- Messbereich -4 ... +600 °F
- Auflösung 0,1 °F
- Genauigkeit ±(3 % v.Mw. +9 °C)
- Temperatur Typ K
- Messbereich 600 ... 1832 °F
- Auflösung 1 °F
- Genauigkeit ±(3 % v.Mw. +9 °C)
- Wechselspannung AC
- Messbereich 0 ... 6 V
- Auflösung 0,001 V
- Genauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 Hz
- Überlast 1000 V
- Frequenzbereich 50 ... 1000 Hz
- Wechselspannung AC
- Messbereich 6 ... 60 V
- Auflösung 0,01 V
- Genauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 Hz
- Frequenzbereich 50 ... 1000 Hz
- Wechselspannung AC
- Messbereich 60 ... 600 V
- Auflösung 0,1 V
- Genauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 Hz
- Frequenzbereich 50 ... 1000 Hz
- Wechselspannung AC
- Messbereich 600 ... 1000 V
- Auflösung 1 V
- Genauigkeit ±(1,2 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 Hz
- Frequenzbereich 50 ... 1000 Hz
- Wechselstrom AC
- Messbereich 0 ... 200 µA
- Auflösung 0,1 µA
- Genauigkeit ±(1,2 % +8 Digits)
- Frequenzbereich 50 ... 1000 Hz
- Wechselstrom AC
- Messbereich 200 µA ... 600 mA
- Auflösung 0,1 mA
- Genauigkeit ±(1,2 % +5 Digits)
- Frequenzbereich 50 ... 1000 Hz
- Wechselstrom AC
- Messbereich 600 mA ... 10 A
- Auflösung 0,01 A
- Genauigkeit ±(1,5 % +5 Digits)
- Frequenzbereich 50 ... 1000 Hz

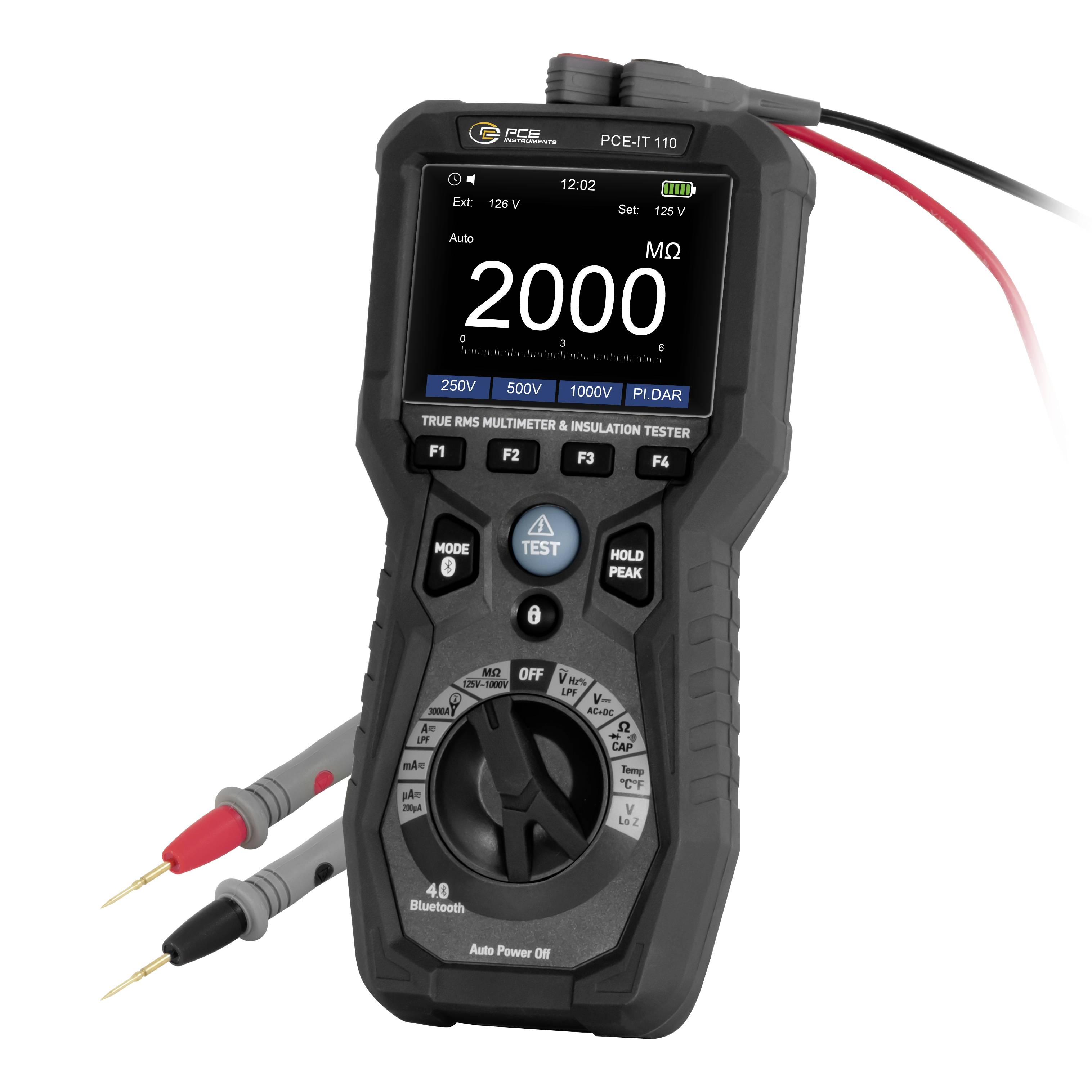

- Isolationswiderstand
- Prüfspannung DC 125 V
- Messbereich 0,125 ... 6 MΩ
- Auflösung 0,001 MΩ
- Genauigkeit ±(2 % +10 Digits)
- Isolationswiderstand
- Prüfspannung DC 250 V
- Messbereich 0,25 ... 6 MΩ
- Auflösung 0,001 MΩ
- Genauigkeit ±(2 % +15 Digits)
- Isolationswiderstand
- Prüfspannung DC 500 V
- Messbereich 0,5 ... 6 MΩ
- Auflösung 0,001 MΩ
- Genauigkeit ±(2 % +10 Digits)
- Isolationswiderstand
- Prüfspannung DC 1000 V
- Messbereich 1 ... 6 MΩ
- Auflösung 0,001 MΩ
- Genauigkeit ±(3 % +10 Digits)
- Isolationswiderstand
- Prüfspannung DC 125 V, 250 V, 500 V, 1000 V
- Messbereich 6 ... 60 MΩ
- Auflösung 0,01 MΩ
- Genauigkeit ±(2 % +10 Digits)
- Isolationswiderstand
- Prüfspannung DC 125 V, 250 V, 500 V, 1000 V
- Messbereich 60 ... 600 MΩ
- Auflösung 0,1 MΩ
- Genauigkeit ±(4 % +5 Digits)
- Isolationswiderstand
- Prüfspannung DC 125 V, 250 V, 500 V, 1000 V
- Messbereich 600 ... 6000 MΩ
- Auflösung 1 MΩ
- Genauigkeit ±(5 % +10 Digits)
- Widerstand
- Messbereich 0 ... 600 Ω
- Auflösung 0,1 Ω
- Genauigkeit ±(1,2 % +10 Digits)
- Widerstand
- Messbereich 600 Ω ... 6 kΩ
- Auflösung 0,001 kΩ
- Genauigkeit ±(1,5 % +5 Digits)
- Widerstand
- Messbereich 6 ... 60 kΩ
- Auflösung 0,01 Ω
- Genauigkeit ±(1,5 % +5 Digits)
- Widerstand
- Messbereich 60 ... 600 kΩ
- Auflösung 0,1 kΩ
- Genauigkeit ±(1,5 % +5 Digits)
- Widerstand
- Messbereich 600 kΩ ... 6 MΩ
- Auflösung 0,001 MΩ
- Genauigkeit ±(1,5 % +5 Digits)
- Widerstand
- Messbereich 6 ... 60 MΩ
- Auflösung 0,01 MΩ
- Genauigkeit ±(2,5 % +10 Digits)
- Frequenz
- Messbereich 40 ... 10000 Hz
- Auflösung 0,01 Hz
- Genauigkeit ±(1 % +5 Digits)
- Allgemeine technische Daten
- Messfunktionen MIN, MAX, HOLD, PI, DAR

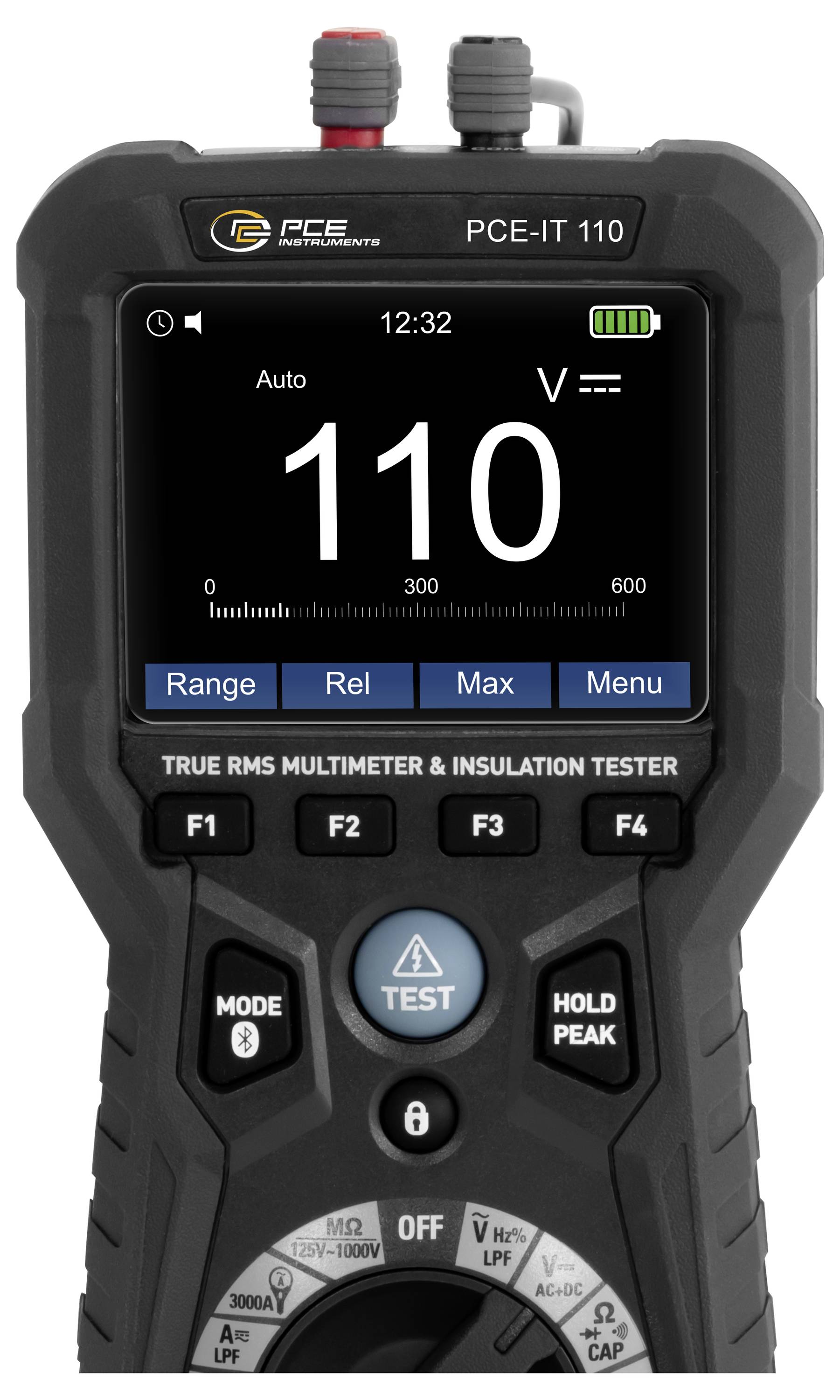

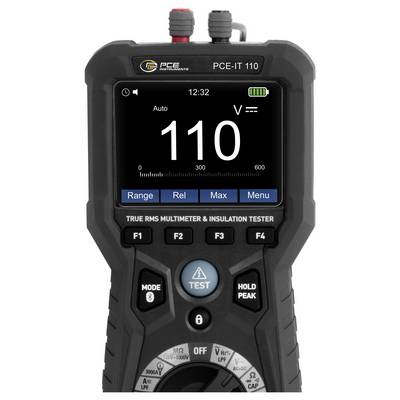

- Display Typ LC-Farbdisplay
- Displaygröße 3,5 Zoll
- Display Aktualisierungsrate 3 x pro Sekunde
- Messrate 3 Hz
- Speichermedium Interner Speicher
- Speicherkapazität 1800 Werte
- Speicherintervall von 1 s
- Speicherintervall bis 60 min.
- Schnittstelle Bluetooth
- Automatische Abschaltung von ... bis 15 ... 60 min.
- Automatische Abschaltung deaktivierbar Ja
- Sicherheitsstandard CAT III 1000V , CAT IV 600 V
- Diodentest Prüfstrom: <1,5 mA,Max. Spannung im Leerlauf: 3,2 V DC
- Menüsprache Englisch (US), Englisch (GB)
- Schutzklasse (Gerät) IP65

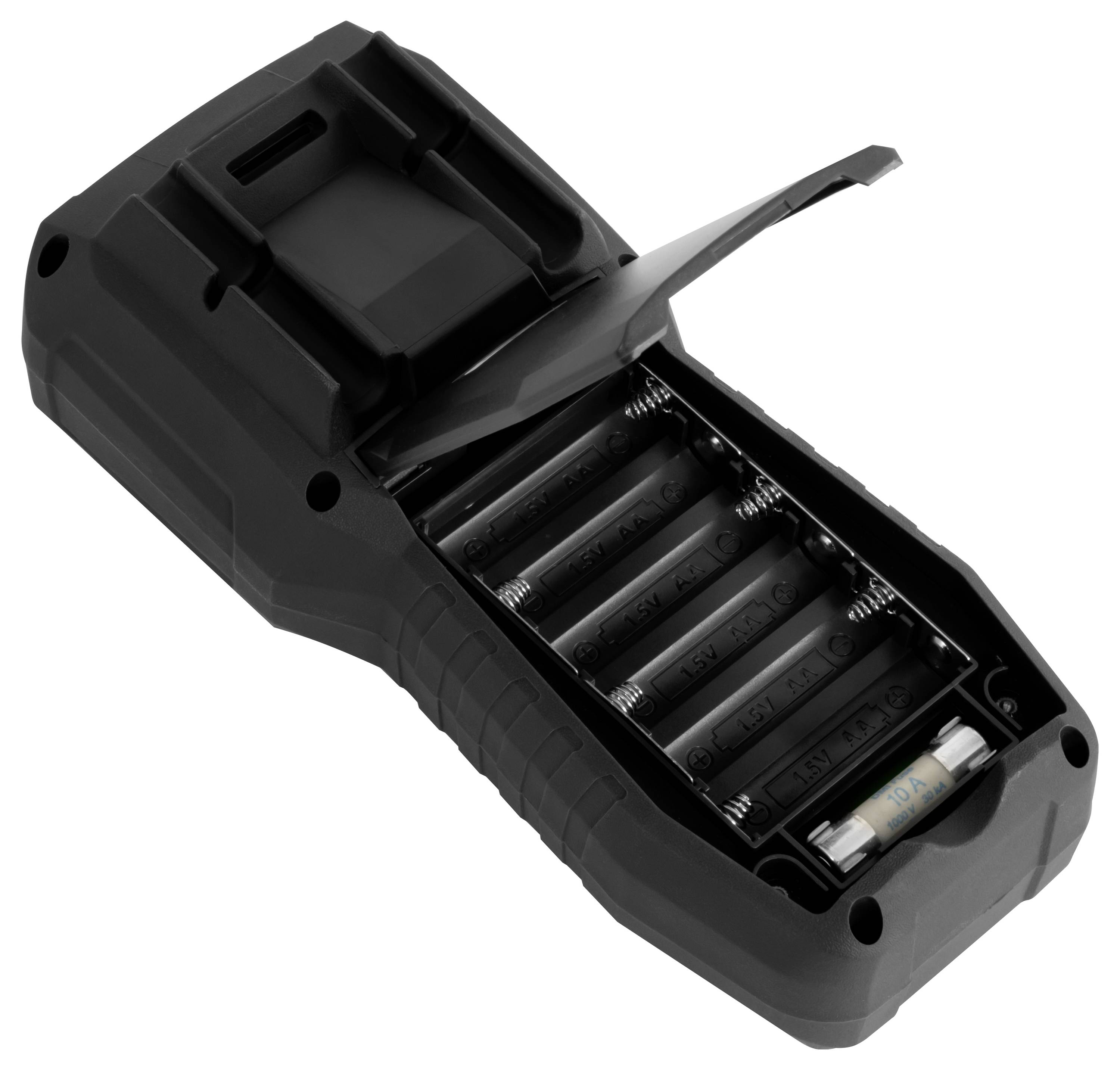

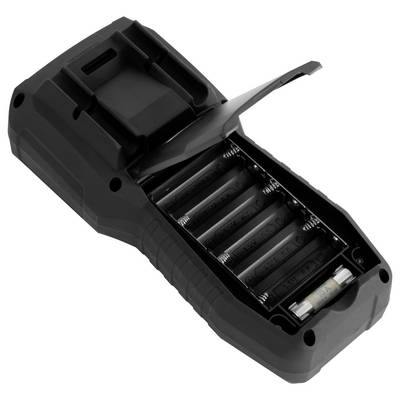

- Akku/Batterie 6 x 1,5 V AA Batterie , Alkali-Mangan
- Kapazität 2500 mAh
- Betriebsbedingungen 5 ... 40 °C , 0 ... 80 % r. F.
- Lagerbedingungen -20 ... 60 °C , 0 ... 80 % r. F.
- Abmessungen ( L x B x H ) 215 x 100 x 65 mm
- Gewicht 569 g
- Produkt-Art
Isolationsmessgerät
- Prüfspannung
1000 V
- Messfunktion
Spannung DC
Spannung AC
Strom AC
Strom DC
Widerstand
Isolationswiderstand
Frequenz
- Durchgangs-Prüfung
6000 mΩ
Werksstandard (ohne Zertifikat)
- Messbereich Widerstand
60 MΩ
- Schnittstellen
Bluetooth®
IP65
- Spannungs-Versorgung (Details)
6x 1,5 V
- Abm.
(L x B x H) 215 x 100 x 65 mm
- Gewicht
569 g
- Anzeige-Art
digital (LCD)
- Frequenz (max.)
10000 Hz
- Frequenz (min.)
40 Hz
- Frequenz-Bereich
40 Hz - 10000 Hz
- Isolationswiderstand (max.)
1000 mΩ
- Messbereich Spannung (max.)
1000 V/DC
- Messbereich Spannung (min.)
0 V/DC
- Messkategorie
CAT IV 600 V
CAT III 1000 V
- Breite
100 mm
- Höhe
65 mm
- Länge
215 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3594435 PCE Instruments Isolationstester PCE-IT 110 |Isolationswiderstand 0,125 ... 6000 MΩ |Auflösung 1 MΩ |Diodenmessung
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3594435 PCE Instruments Isolationstester PCE-IT 110 |Isolationswiderstand 0,125 ... 6000 MΩ |Auflösung 1 MΩ |Diodenmessung
Beschreibung
Der Isolationstester vereint die Funktionen eines vollwertigen Digitalmultimeters mit einem leistungsfähigen Isolationstester und eignet sich ideal für professionelle Anwendungen in Industrie, Handwerk und Energieversorgung. Neben der Messung von Spannung, Strom und Widerstand bietet das Gerät auch Frequenz- und Kapazitätsmessung sowie eine Temperaturmessung über das mitgelieferte Thermoelement Typ K. Durch die automatische Bereichswahl und das 3,5 Zoll große, LC-Farbdisplay wird eine einfache und präzise Bedienung ermöglicht. Der Isolationstester erlaubt Isolationsprüfungen mit wählbaren Prüfspannungen von 125 V bis 1000 V und misst dabei Isolationswiderstände bis zu 6000 MΩ. Zusätzlich unterstützt er die Messung des Polarisationsindex (PI) und des Absorptionsverhältnisses (DAR), was eine fundierte Beurteilung der Isolationsqualität von Leitungen, Motoren, Schaltschränken und elektrischen Anlagen ermöglicht.
Dank integriertem Datenspeicher lassen sich Messergebnisse zur späteren Analyse direkt am Gerät abrufen. Über Bluetooth können die erfassten Daten kabellos auf ein Smartphone oder Tablet übertragen werden – besonders praktisch für Dokumentationen und Prüfprotokolle. Weitere Ausstattungsmerkmale wie automatische Entladung nach der Messung, MIN-/ MAX-/ PEAK-Wert-Erfassung, Hold-Funktion sowie eine Verriegelungstaste für den freihändigen Betrieb runden das Gerät ab. Der Isolationstester erfüllt höchste Sicherheitsanforderungen gemäß CAT IV 600 V / CAT III 1000 V und ist somit auch für Arbeiten in der Energieverteilung und an Gebäudetechnik sicher einsetzbar.
Typische Einsatzbereiche für diesen Isolationstester sind unter anderem die Elektroinstallation, der Schaltschrankbau, die Wartung von Maschinen und Anlagen, Photovoltaiksysteme, der Servicebereich sowie technische Ausbildungsstätten. Mit seiner Kombination aus Vielseitigkeit, Präzision und moderner Konnektivität ist dieser Isolationstester ein gutes Werkzeug für jeden Fachmann.
Dank integriertem Datenspeicher lassen sich Messergebnisse zur späteren Analyse direkt am Gerät abrufen. Über Bluetooth können die erfassten Daten kabellos auf ein Smartphone oder Tablet übertragen werden – besonders praktisch für Dokumentationen und Prüfprotokolle. Weitere Ausstattungsmerkmale wie automatische Entladung nach der Messung, MIN-/ MAX-/ PEAK-Wert-Erfassung, Hold-Funktion sowie eine Verriegelungstaste für den freihändigen Betrieb runden das Gerät ab. Der Isolationstester erfüllt höchste Sicherheitsanforderungen gemäß CAT IV 600 V / CAT III 1000 V und ist somit auch für Arbeiten in der Energieverteilung und an Gebäudetechnik sicher einsetzbar.
Typische Einsatzbereiche für diesen Isolationstester sind unter anderem die Elektroinstallation, der Schaltschrankbau, die Wartung von Maschinen und Anlagen, Photovoltaiksysteme, der Servicebereich sowie technische Ausbildungsstätten. Mit seiner Kombination aus Vielseitigkeit, Präzision und moderner Konnektivität ist dieser Isolationstester ein gutes Werkzeug für jeden Fachmann.

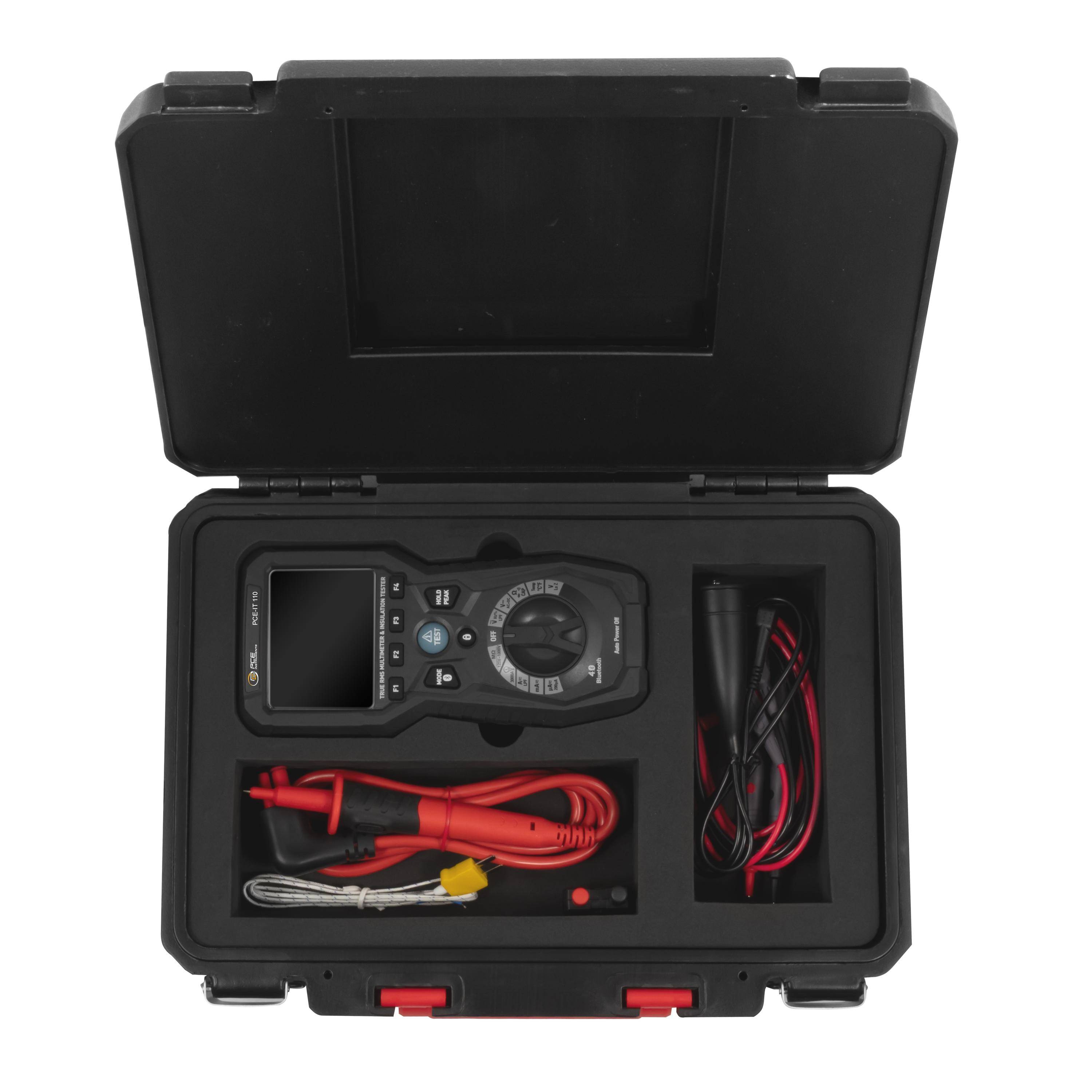

Lieferumfang
- 1 x Isolationstester PCE-IT 110
- 1 x Temperatursonde Typ K

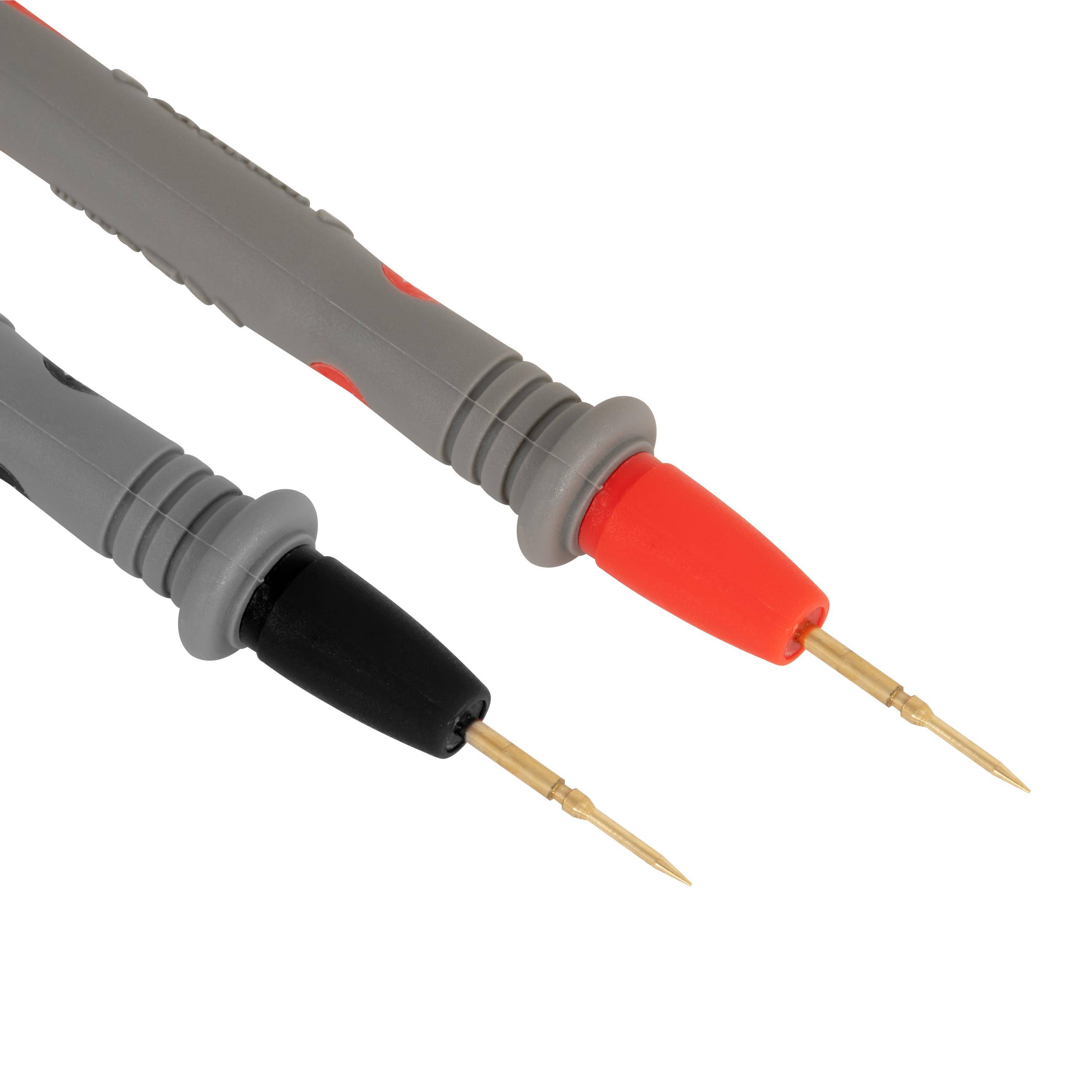

- 2 x Satz Prüfleitungen
- 1 x Transportkoffer
- 6 x 1,5V AA Batterien
- 1 x Bedienungsanleitung
- Die App "Meterbox Pro" finden Sie im App Store
