PEM CWTUMHF-F/30/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 6000 A (max) kaufen | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
6.000+ Top-Marken
Gratisversand ab € 69,–
Einfache Rücksendung

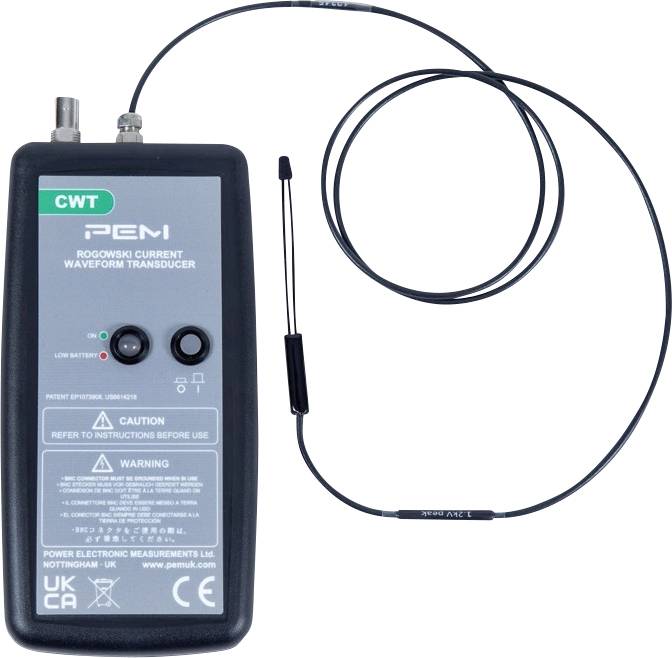

Rogowski-Stromwandler mit angeschlossenem Messfühler, mit Leistungs- und Warnhinweisschildern. Verwendet zur Messung elektrischer Ströme.

Rogowski-Stromwandler mit angeschlossenem Messfühler, mit Leistungs- und Warnhinweisschildern. Verwendet zur Messung elektrischer Ströme.

PEM

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

1 Stück

Verkauf und Versand:

Conrad ElectronicWiderruf

Gesamt (€ 2.985,00 / Stück)

€ 2.985,00

inkl. MwSt.

Kostenfreier Versand

nur € 108,00

Nur noch 1 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

PEM Rogowski Stromschleife CWTUMHF-F/30/R/1/55

Schleifenlänge 55 mm
1 m Kabellänge
Bandbreite 30 MHz

Technische Daten

Sensitivität: 1 mV/A
Maximale di/dt-Fähigkeit: 100 kA/µs
Einfache Integration mit Oszilloskopen durch BNC-Stecker

Öffnungsbereich für Stromzange: 55 mm

Produkt-Art: Stromzangenadapter

Anschluss B: BNC-Stecker

: Werksstandard (ohne Zertifikat)

Messbereich A/AC max.: 6000 A

Strommessung: AC

Länge: 1 m

Messart: Zerstörungsfrei

Messbereich Temperatur (max.): 125 °C

Messbereich Temperatur (min.): -40 °C

Frequenzbereich: Bis zu 30 MHz

Dokumente & Downloads

Datenblatt

Datenblatt 3540309 PEM CWTUMHF-F/30/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 6000 A (max)

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3540309 PEM CWTUMHF-F/30/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 6000 A (max)

Beschreibung

Die PEM CWTUMHF-F/30 ist eine hochleistungsfähige und präzise Rogowski-Stromwandlerin, die speziell für Hochfrequenz- und Leistungselektronik-Anwendungen mit extrem hohen Strömen entwickelt wurde. Ihre Forked-Bauweise und die kompakte Spule mit nur 1,7 mm Querschnitt garantieren minimale Beeinflussung des Messkreises und eine hervorragende Immunität gegen Störungen. Mit einer Sensitivität von 1 mV/A und einem Spitzenstrombereich bis 6000 A eignet sich die CWTUMHF-F/30 ideal für die anspruchsvollsten Anwendungen.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.

Beschreibung

Die PEM CWTUMHF-F/30 ist eine hochleistungsfähige und präzise Rogowski-Stromwandlerin, die speziell für Hochfrequenz- und Leistungselektronik-Anwendungen mit extrem hohen Strömen entwickelt wurde. Ihre Forked-Bauweise und die kompakte Spule mit nur 1,7 mm Querschnitt garantieren minimale Beeinflussung des Messkreises und eine hervorragende Immunität gegen Störungen. Mit einer Sensitivität von 1 mV/A und einem Spitzenstrombereich bis 6000 A eignet sich die CWTUMHF-F/30 ideal für die anspruchsvollsten Anwendungen.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
