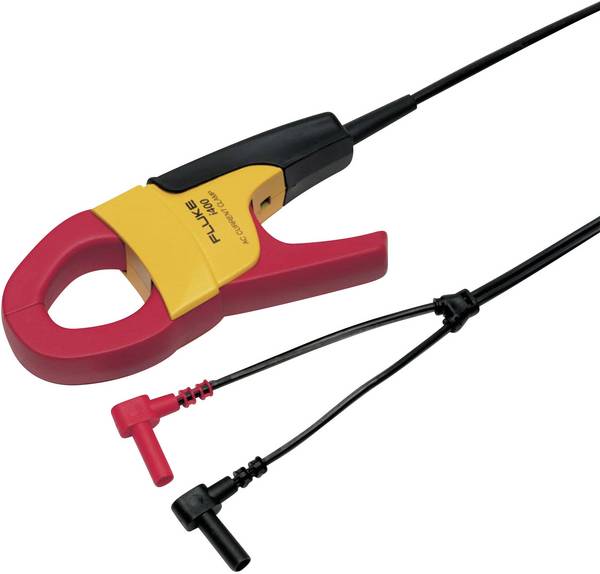

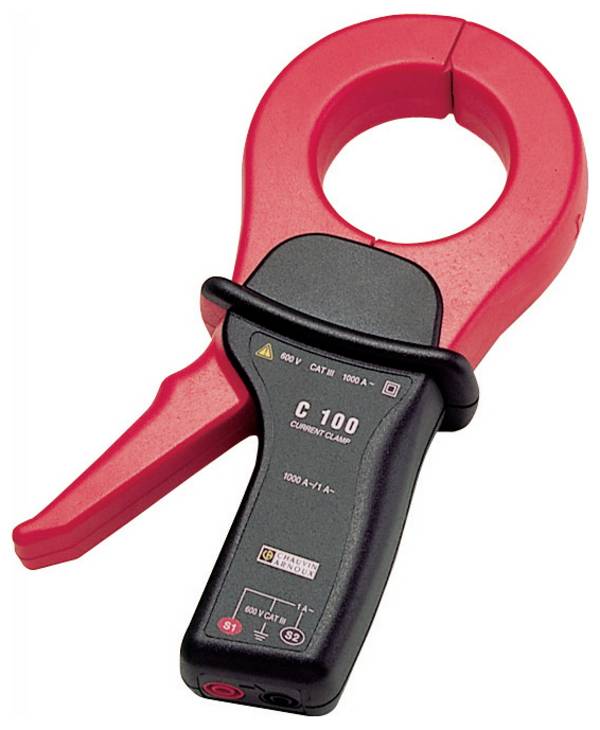

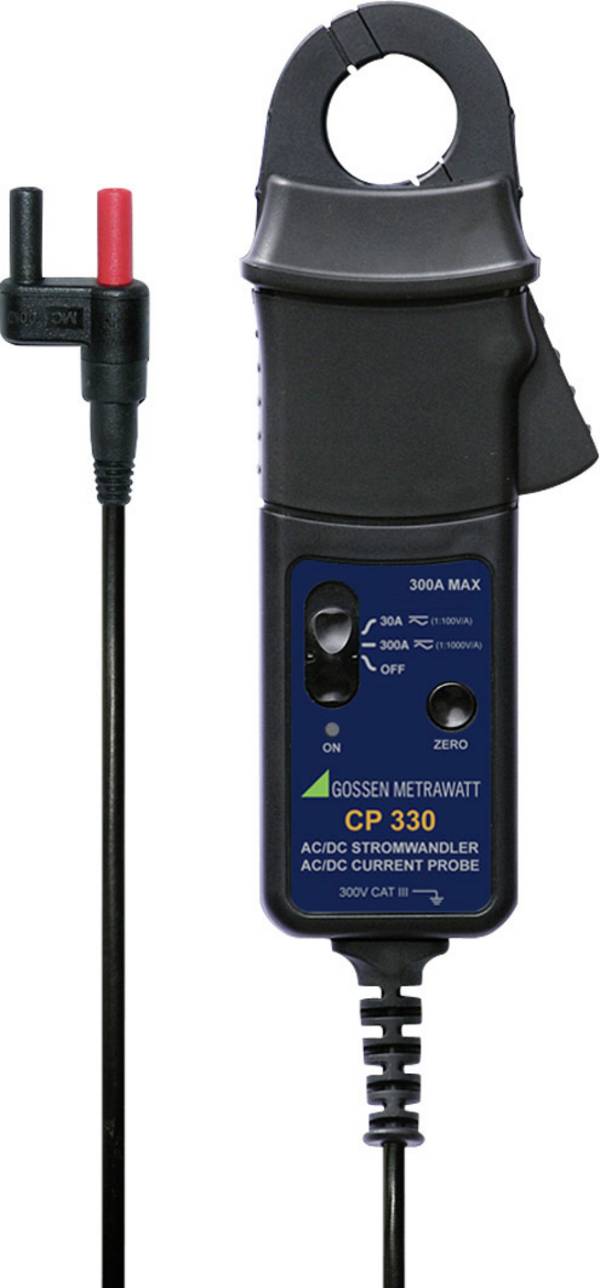

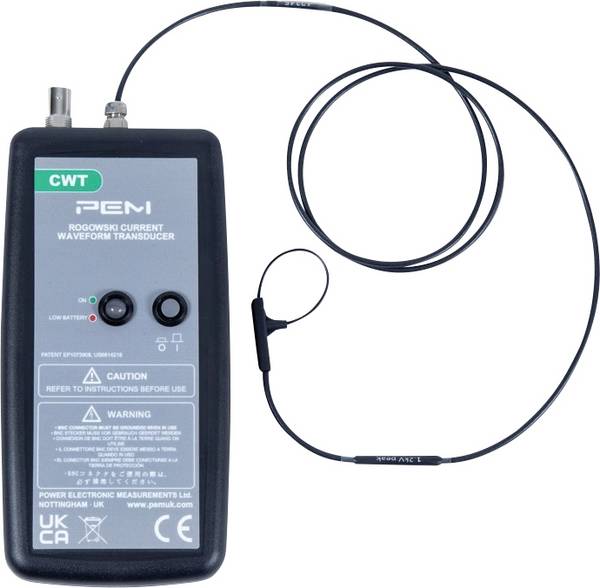

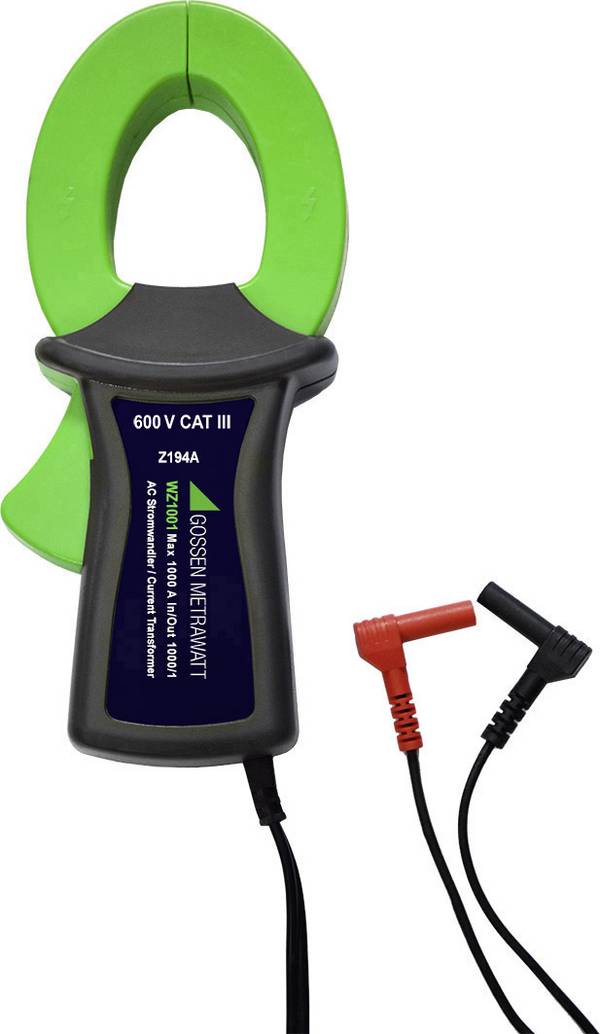

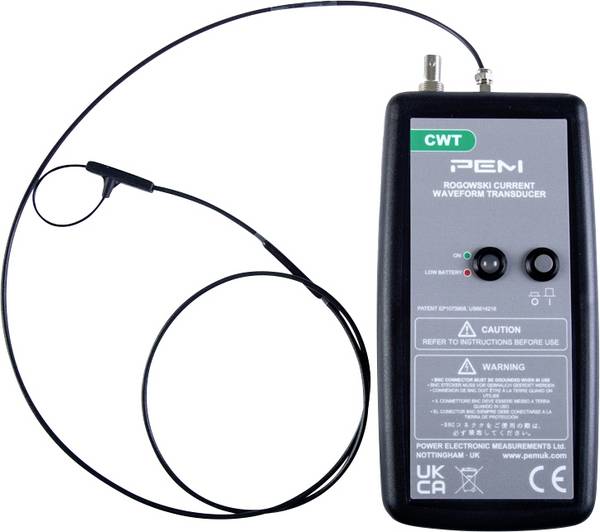

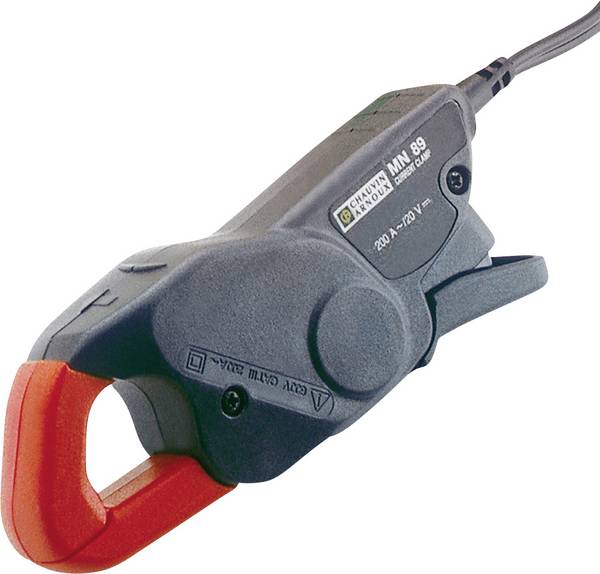

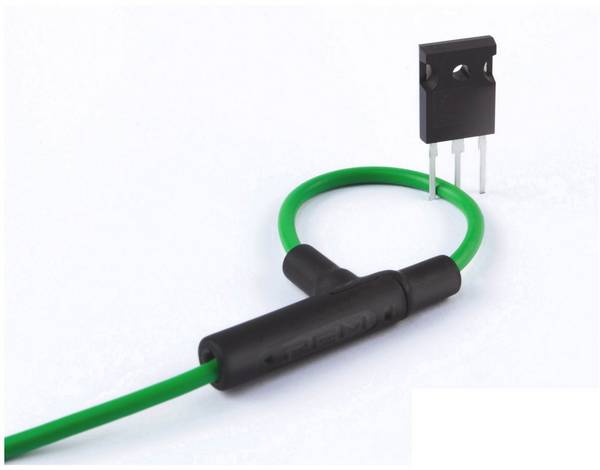

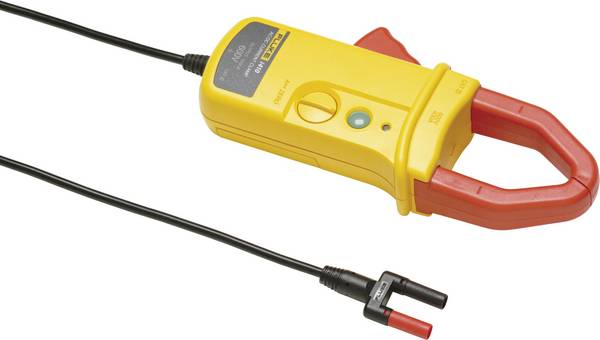

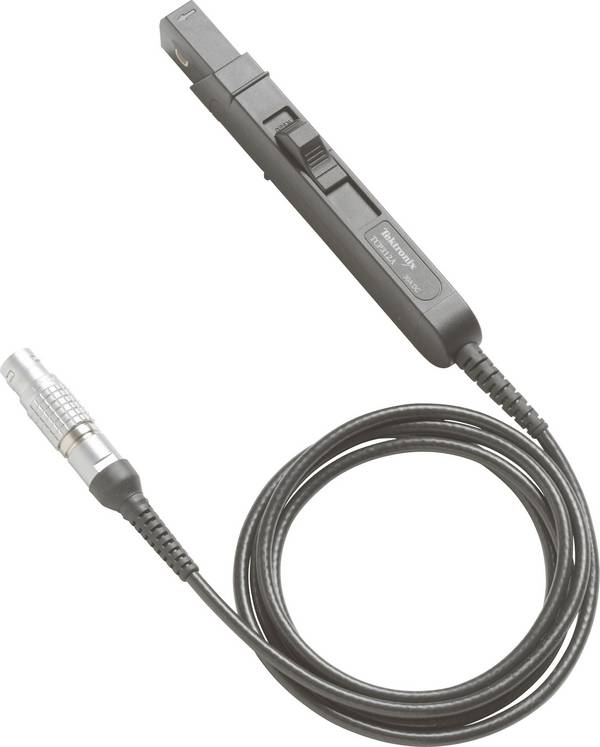

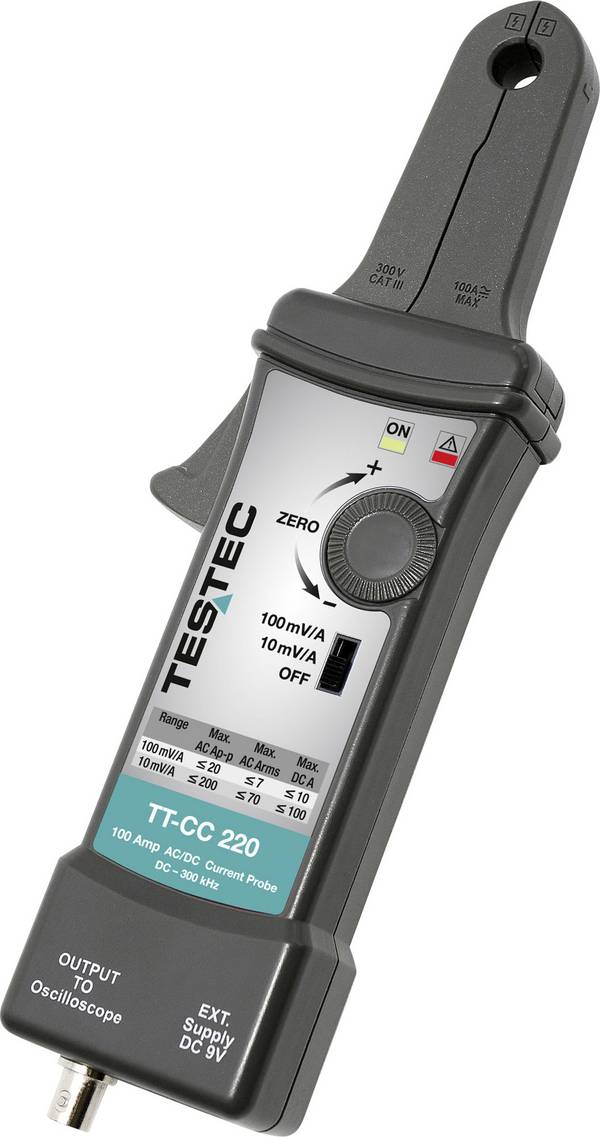

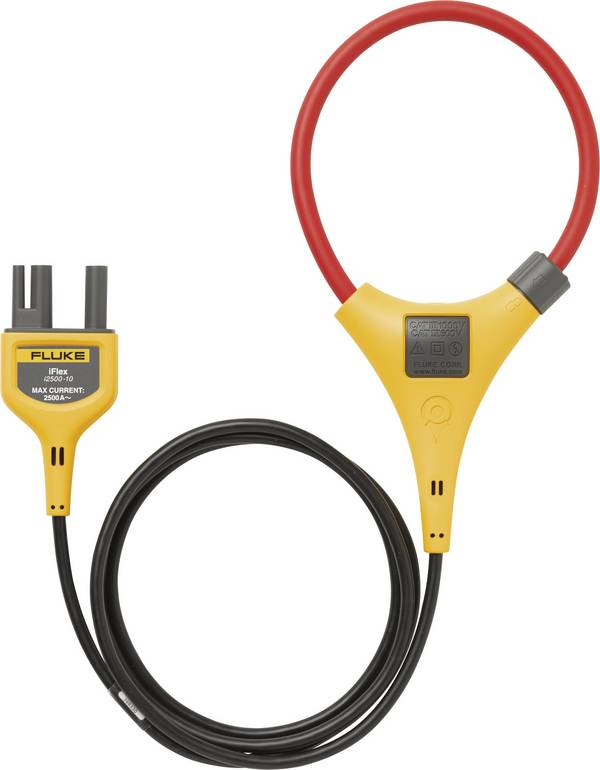

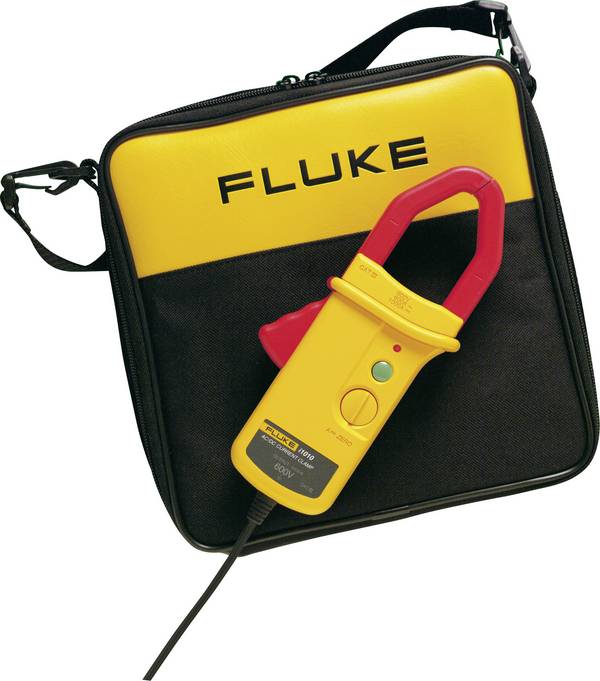

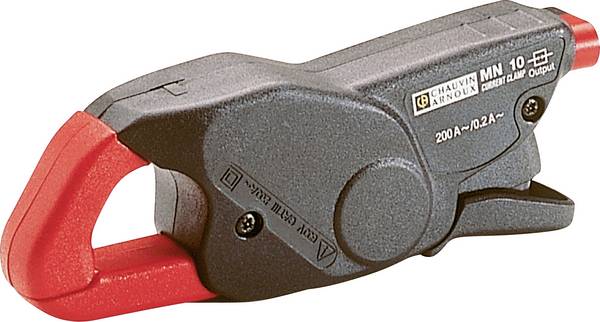

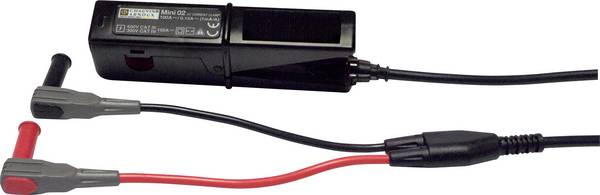

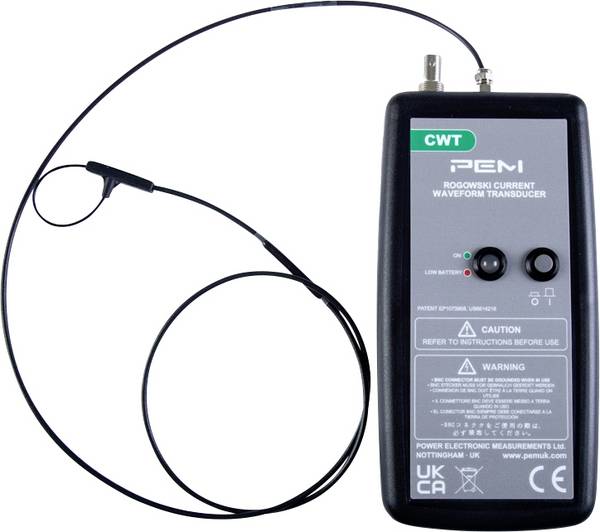

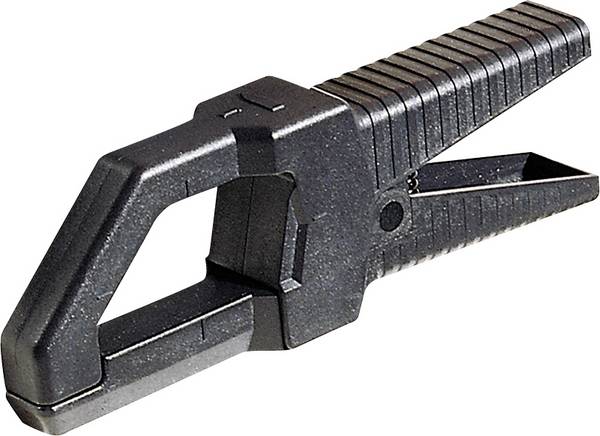

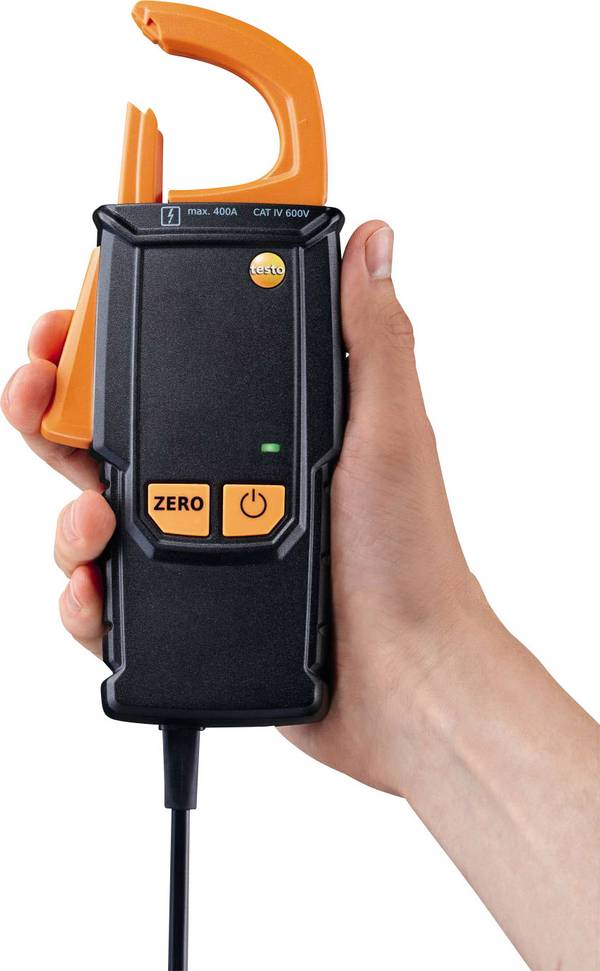

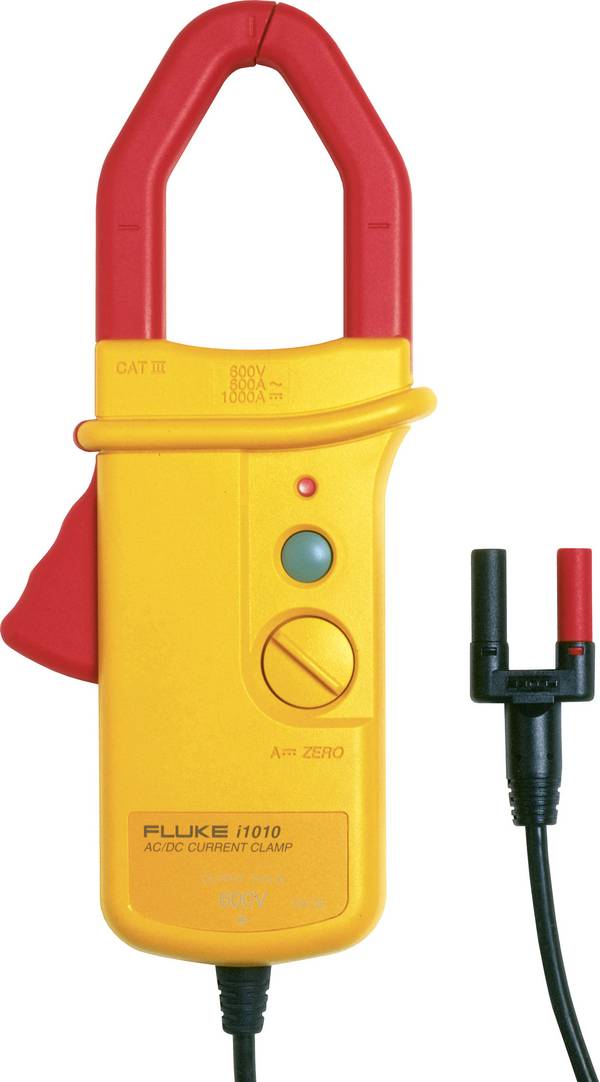

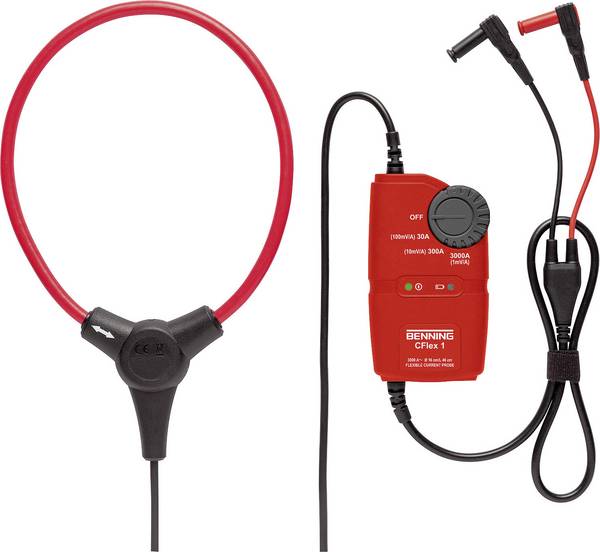

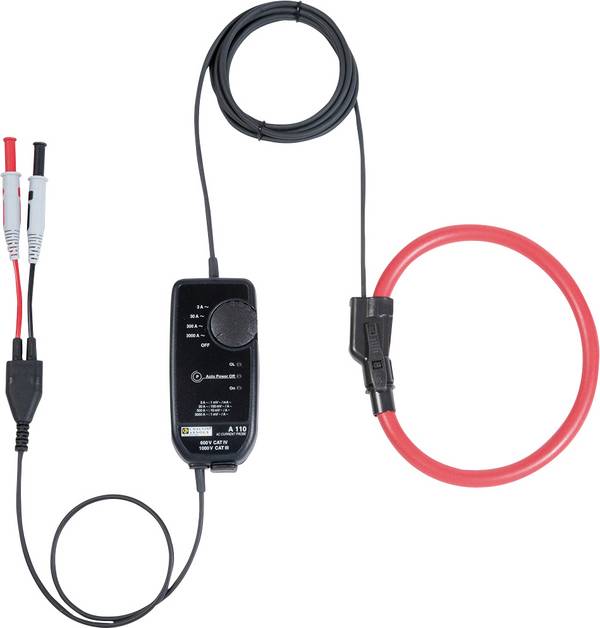

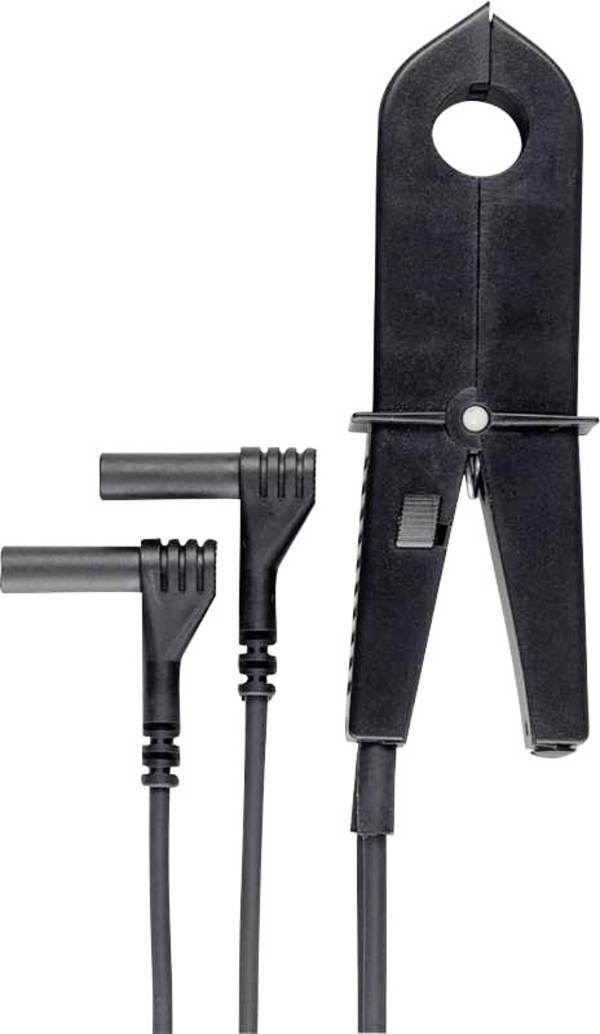

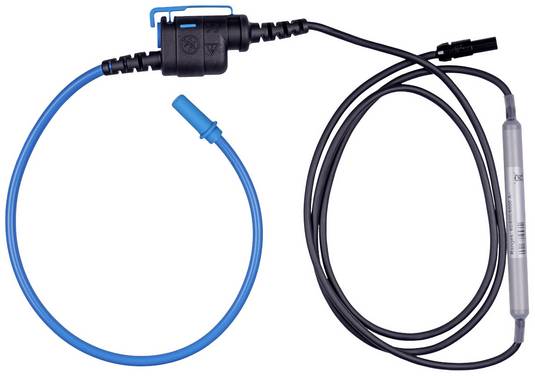

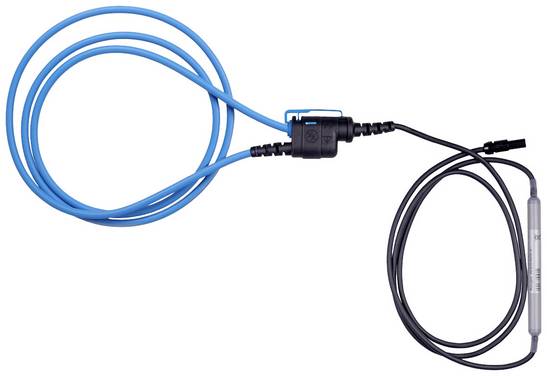

Stromzangen-Adapter

Was ist eine Stromzange und wie funktioniert sie?

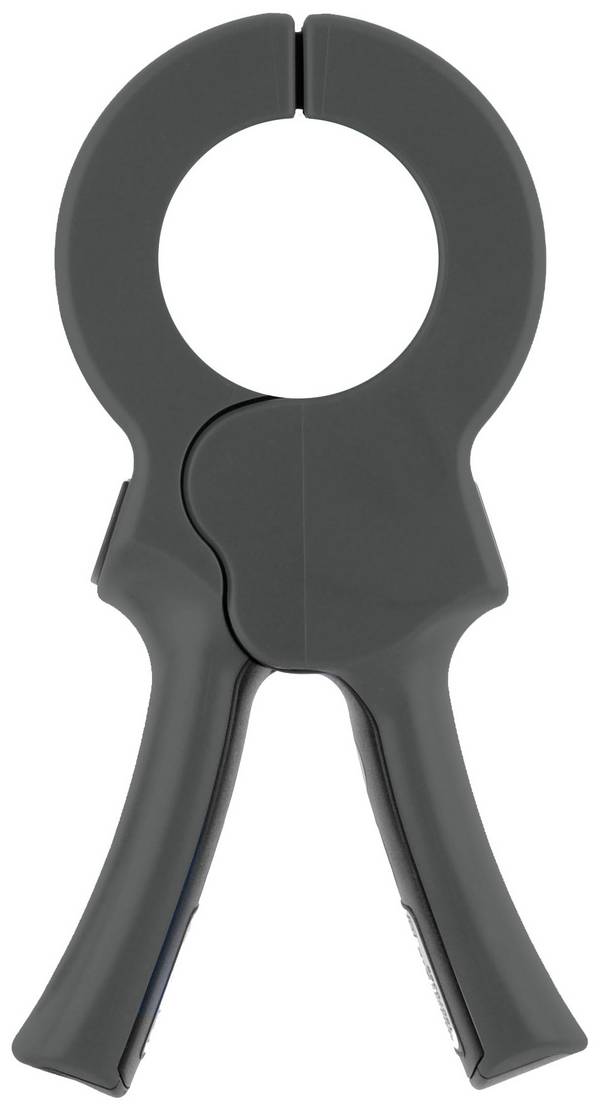

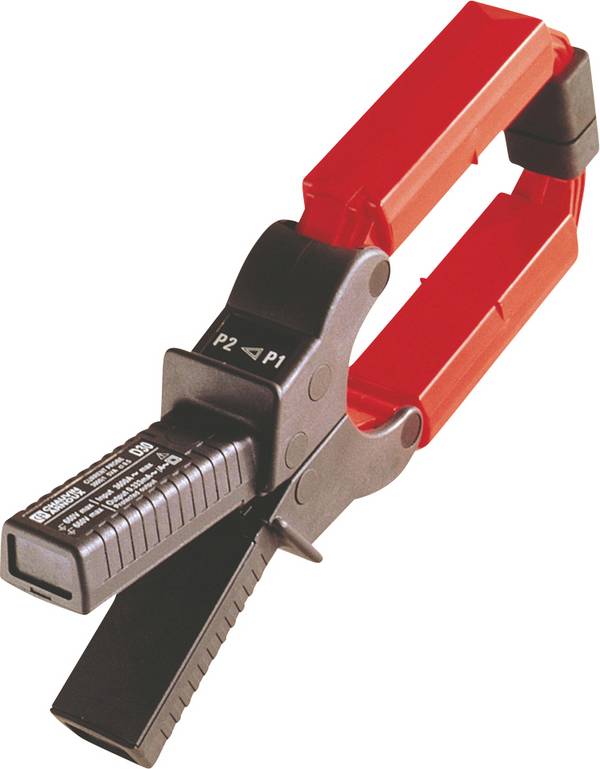

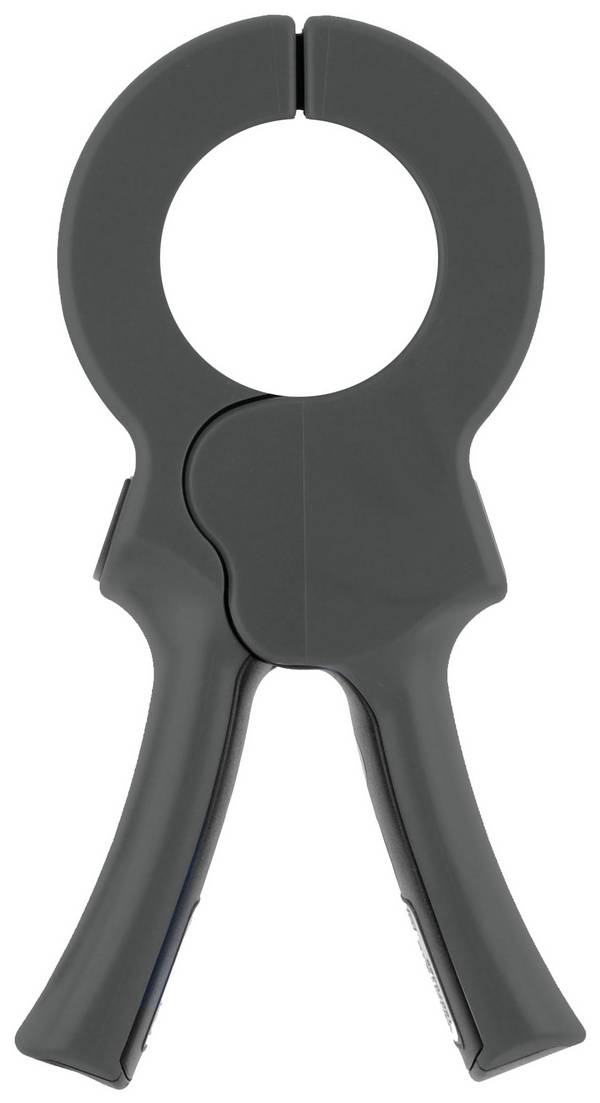

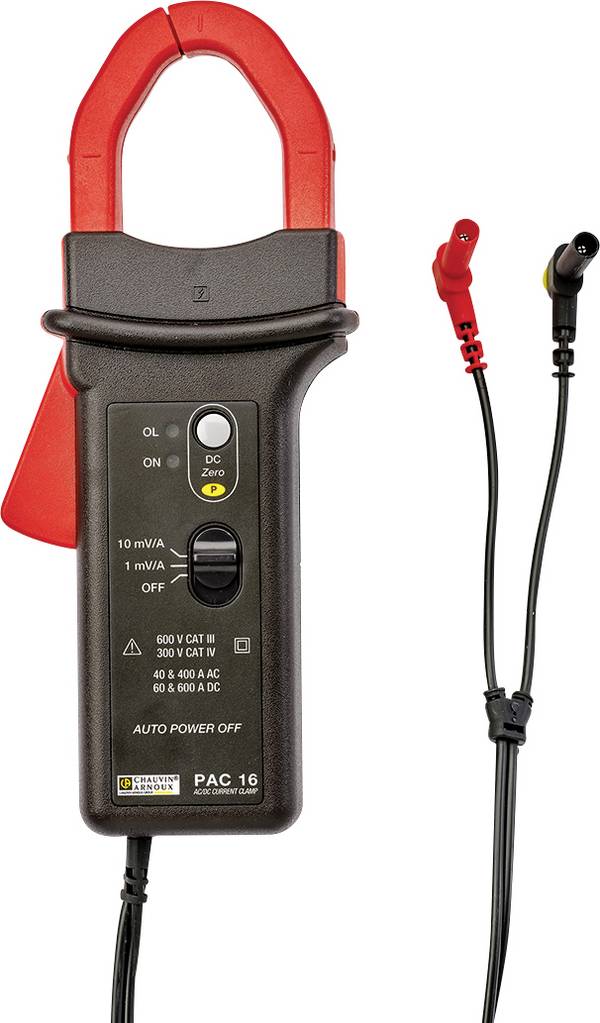

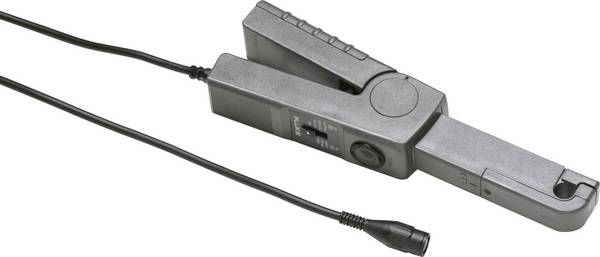

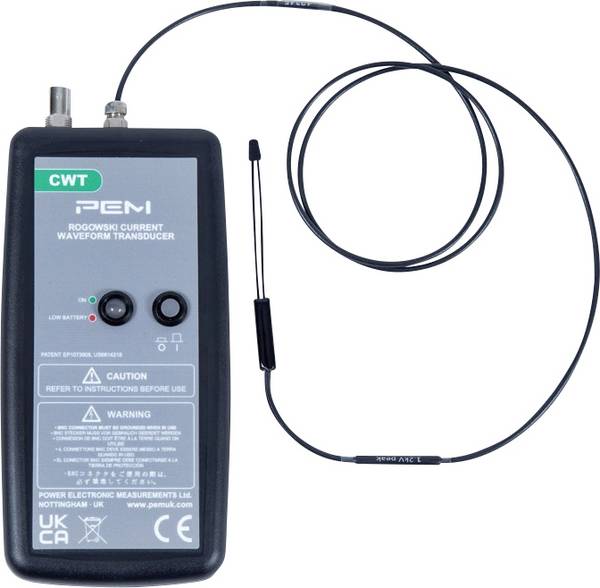

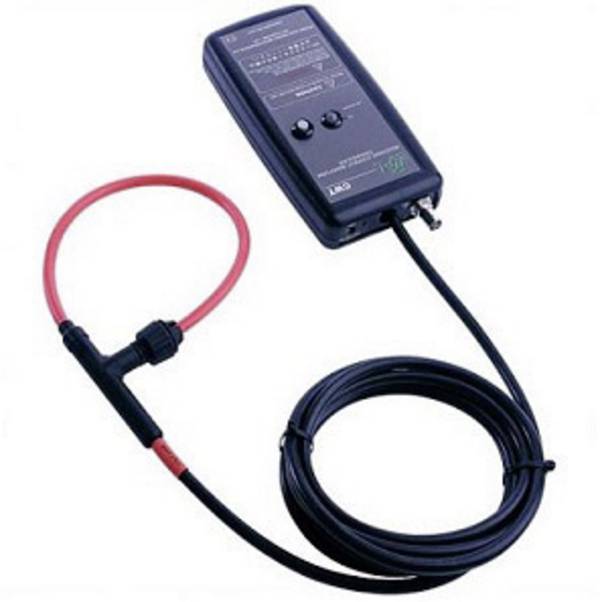

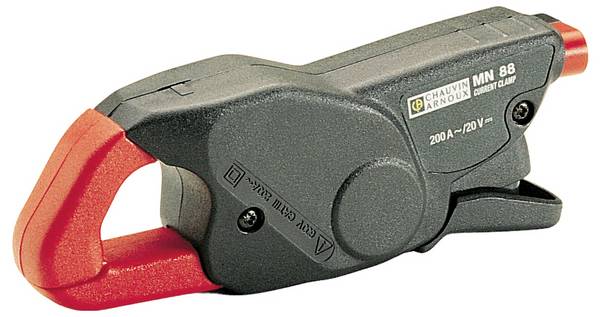

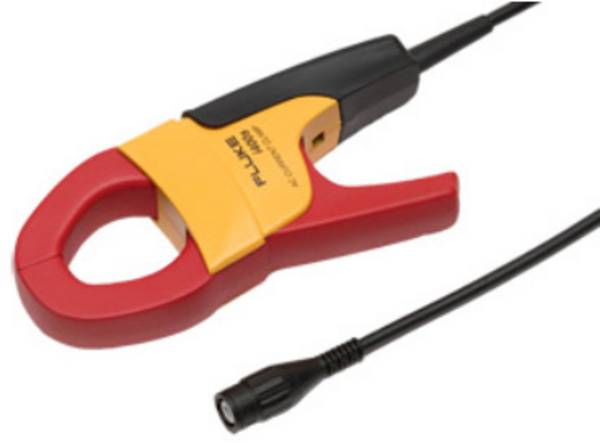

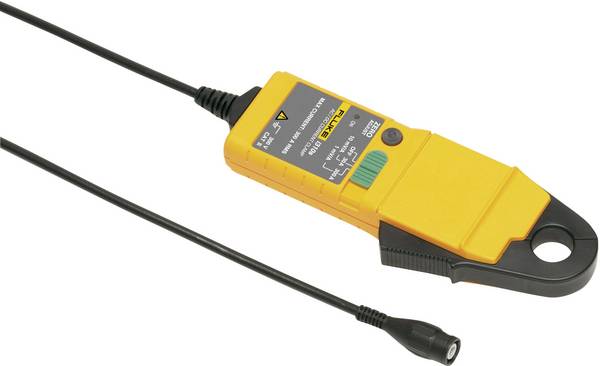

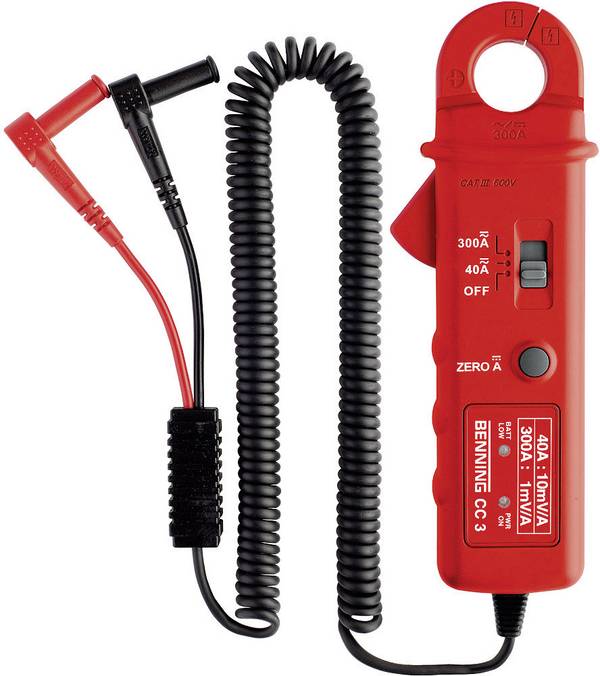

Damit mit einem Multimeter an einer stromführenden Leitung eine valide Messung durchgeführt werden kann, ist immer eine Auftrennung des Kabels erforderlich. Einfach schnell eine Messung durchzuführen, ist so natürlich nicht möglich. Im Gegenteil, der Zeitaufwand ist nicht unerheblich. Dazu kommt, dass in vielen Fällen eine Auftrennung des Kabels nicht gewünscht oder aufgrund der Sicherheit schlicht nicht möglich ist. Die Lösung für diese Problematik stellt ein Stromzangen-Messgerät dar. Ihren Namen verdankt die Stromzange ihrem zweigeteilten Metallkern, der sich wie eine Zange öffnen und um einen Leiter legen lässt und eine kontaktlose Messung des Stroms ermöglicht. Für eine Vielzahl von Multimetern und Oszilloskope sind Stromzangen-Adapter als Zubehör im Handel erhältlich.

Doch wie genau funktioniert die Messung mit einer Stromzange eigentlich? Während Strom mit einem Multimeter direkt gemessen wird, erfolgt die Messung mit einem Stromzangen-Messgerät indirekt. Dazu wird der zweiteilige Eisenkern um das stromführende Kabel gelegt. Das Messgerät kann so die magnetische Flussdichte erfassen, die um den Leiter entsteht. Um das zu ermöglichen, ist die Messklemme der Stromzange mit einem sogenannten Hall-Effekt-Sensor ausgestattet. Der Hall-Effekt wird immer dann erzeugt, wenn sich ein stromführender Leiter in einem stationären Magnetfeld befindet. Dabei werden die im Leiter befindlichen Elektronen durch die Lorentzkraft abgelenkt, wodurch eine Spannung in Richtung des Magnetfeldes entsteht. Wenn die Größe der Spannung und die magnetische Flussdichte bekannt sind, kann daraus die Stromstärke errechnet werden.

Was sollte beim Kauf eines Stromzangen-Adapters berücksichtigt werden?

FAQ – häufig gestellte Fragen zu Stromzangen-Adaptern

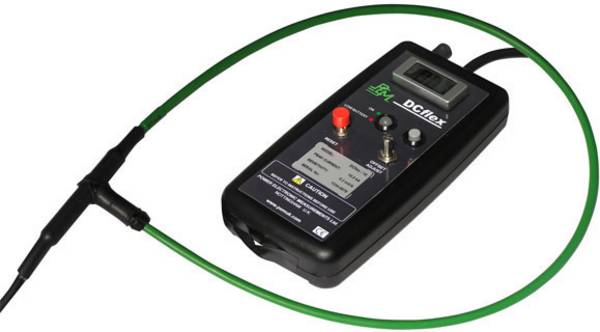

Kann ich mit einem Stromzangen-Adapter auch Messungen an Gleichstromleitungen durchführen?

Eine Messung an Gleichstromleitungen ist nicht mit jeder Stromzange möglich. Sie finden im Handel Modelle, die ausschließlich AC oder DC messen können, aber auch Geräte, die beides beherrschen. Eine Zange, die nur über eine Spule verfügt, ist lediglich für Wechselstrom geeignet. Für Gleichstrom-Messungen muss das Messgerät über Magnetfeldsensoren verfügen.

Was ist unter der Messkategorie zu verstehen?

Nach IEC/EN 61010-1 werden Stromkreise in die Kategorien CAT I bis CAT IV eingeteilt. Bei einem Messgerät gibt die Messkategorie an, an welchen Stromkreisen Messungen durchgeführt werden dürfen. Ein CAT-I-Gerät ist nur zulässig für Stromkreise, die nicht direkt mit dem Stromnetz verbunden sind. Bei CAT II sind dagegen Messungen an Stromkreisen erlaubt, die direkt mit dem Niederspannungsnetz verbunden sind. Das trifft etwa auf Geräte wie Radios oder Küchenmaschinen zu. Mit einem CAT-III-Messgerät dürfen Messungen an der Gebäudeinstallation durchgeführt werden. Dazu zählen zum Beispiel Verteiler, Schalter oder Steckdosen. Sollen Messwerte unmittelbar an der Niederspannungsinstallation (Zähler, Hauptanschluss etc.) ermittelt werden, ist ein CAT-IV-Gerät zwingend erforderlich.

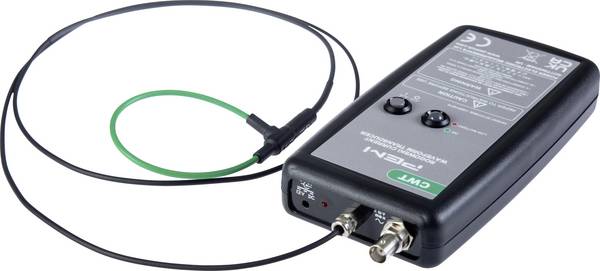

Was ist ein BNC-Stecker?

Ein BNC-Stecker wird hauptsächlich im Hochfrequenzbereich verwendet. Er verfügt über einen Bajonett-Anschluss, der für einen zuverlässigen Sitz sorgt. Verbaut werden BNC-Stecker in der Regel bei Messgeräten aus dem gehobenen Preissegment.
