Name: Schneider Electric XB4BD335 XB4BD335 Wahlschalter IP66 1 St.
Brand: Schneider Electric
SKU: 3757268
Availability: BackOrder

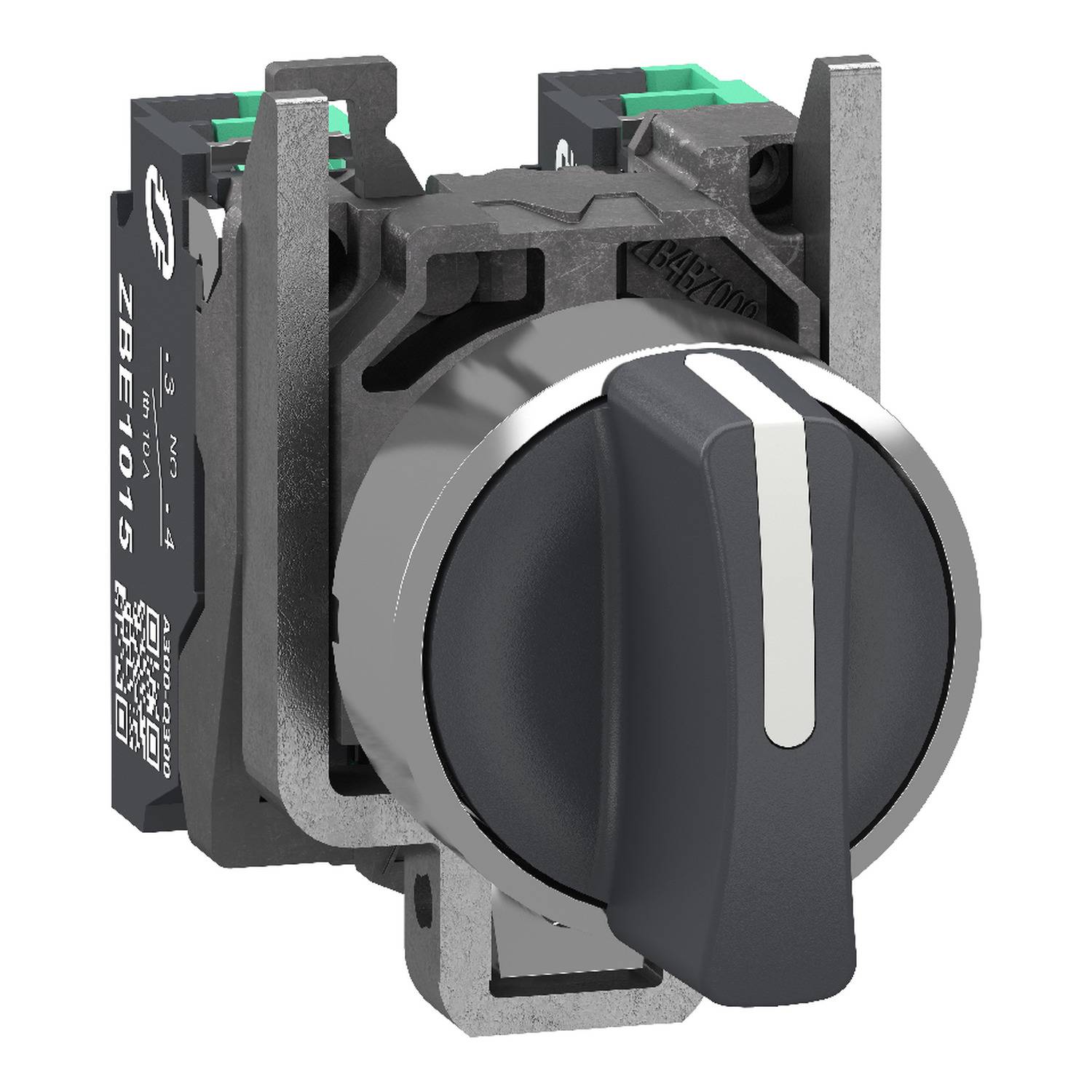

Grauer Drehwahlschalter mit schwarzem Knopf und weißer Indikatorlinie, in einer vorderen Dreiviertelsicht auf weißem Hintergrund dargestellt.

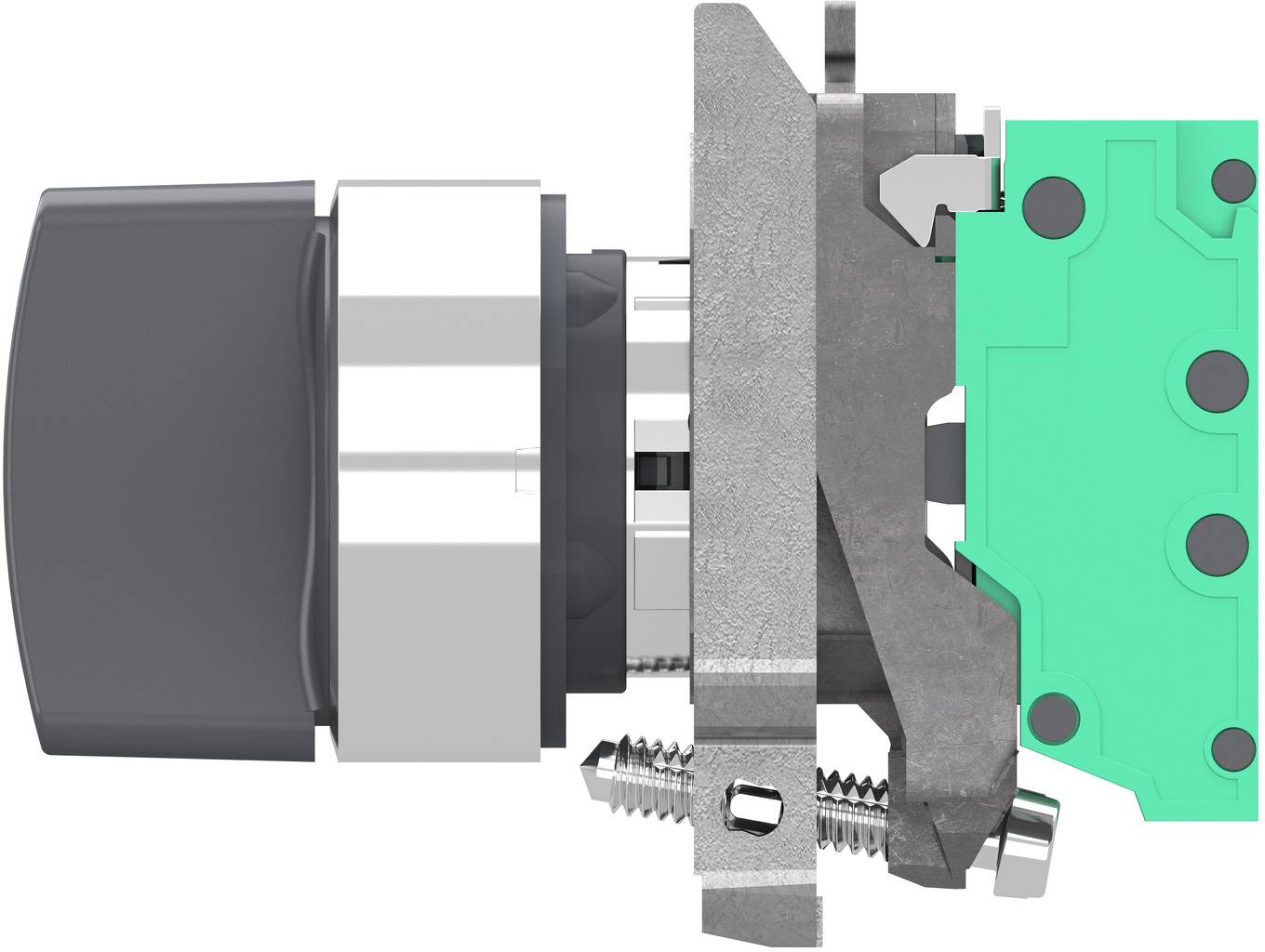

Seitenansicht mit Schnittdarstellung eines zylindrischen Maschinenkomponente oder Schalteranordnung, die einen internen Metallmechanismus und eine grüne Leiterplatte auf der rechten Seite zeigt.

Nahaufnahme Seitenansicht einer mechanischen Druckschalter-Baugruppe mit schwarzer Kappe, Metallgehäuse, Anschlüssen und einer beschrifteten Seitenplatte mit der Aufschrift "ZBE1015".

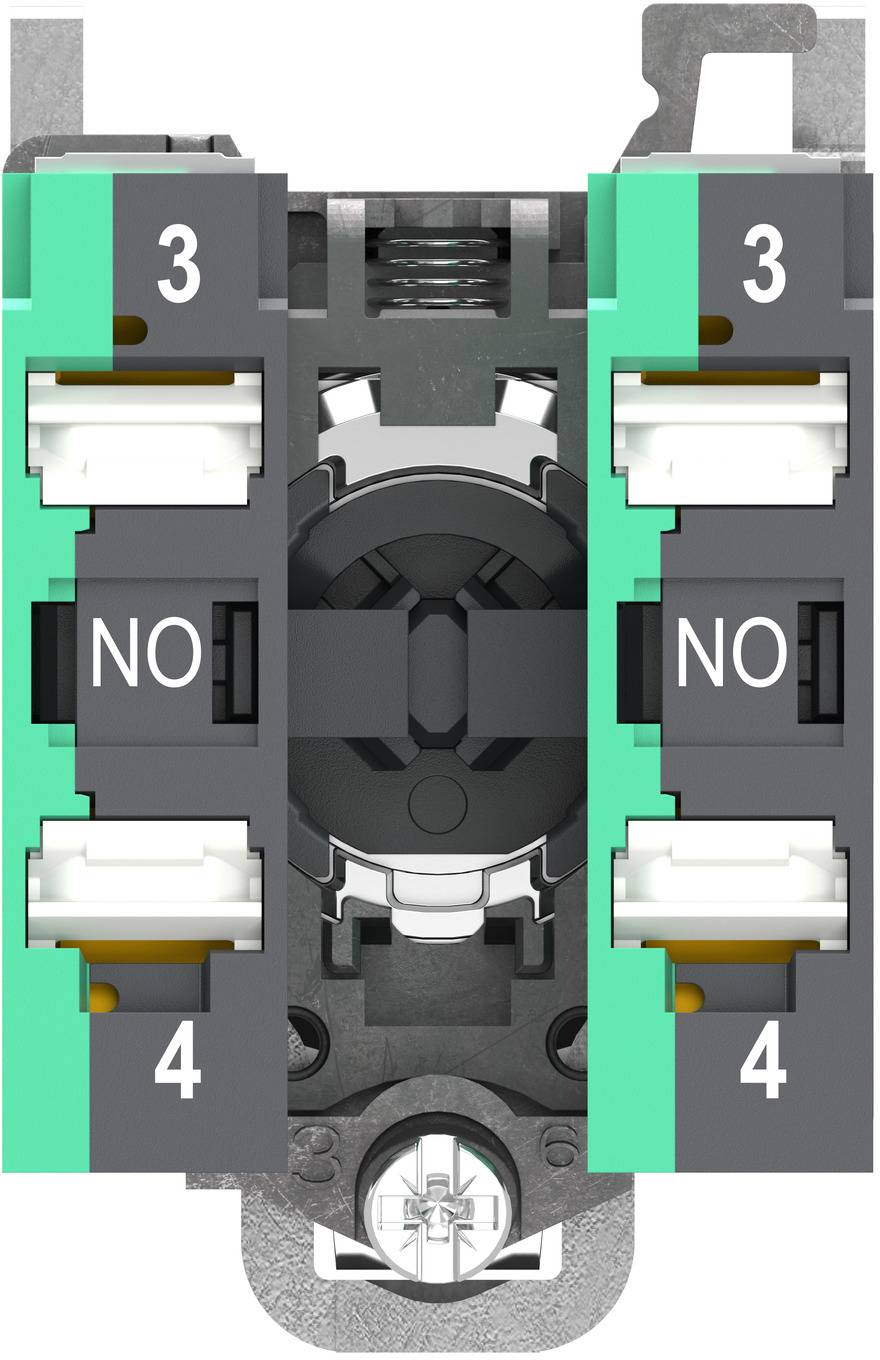

Nahaufnahme eines elektrischen Schaltermechanismus mit zwei schwarzen Modulen, die auf beiden Seiten mit 3, NO und 4 gekennzeichnet sind.

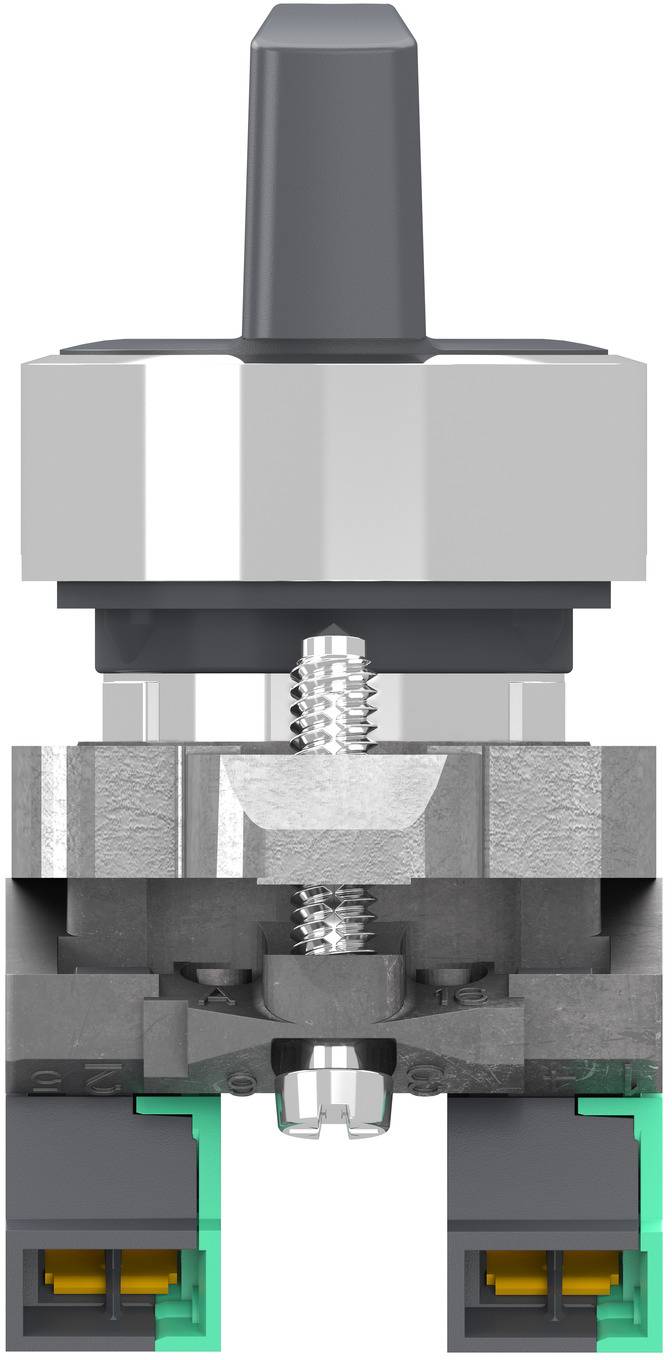

Querschnitt einer Bedienknopf- oder Drehschalter-Baugruppe mit der Welle, dem federbelasteten internen Mechanismus und den elektrischen Kontakten darunter.

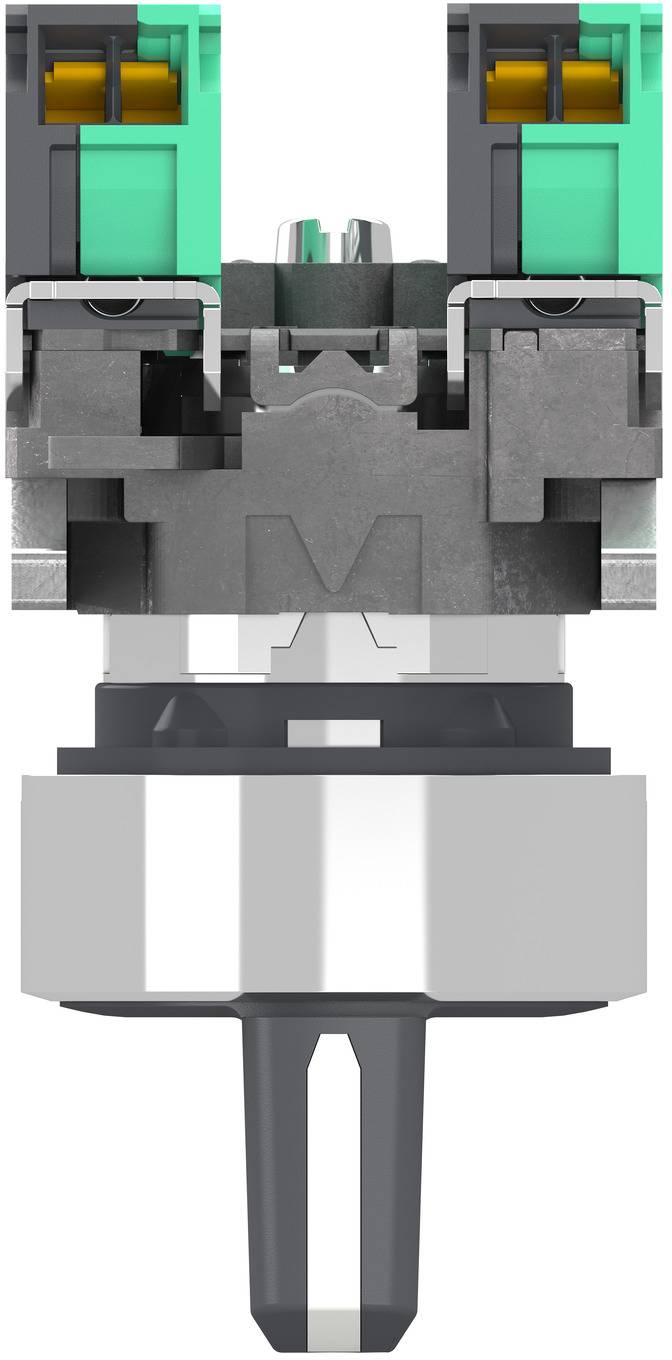

Querschnitt eines elektrischen Steckers mit den internen Metallkontakten, dem isolierenden Gehäuse und der Kabeleinführung.

Nahaufnahme-Querschnitt einer mechanischen Schalteranordnung mit schwarzem Betätiger, metallischem Gehäuse und grüner Leiterplatte, die interne Teile zeigt.

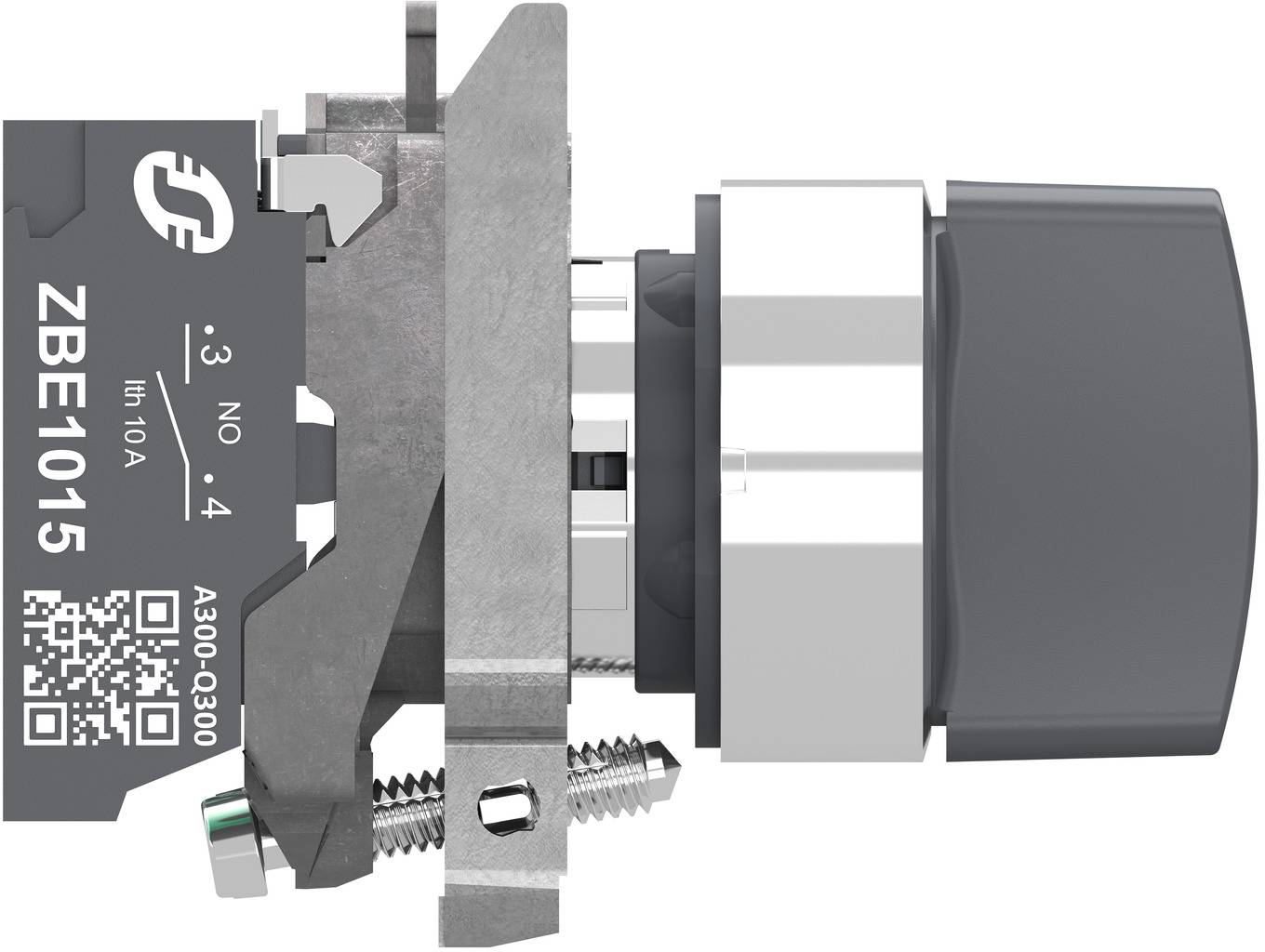

Seitenansicht einer Metallschalteranordnung mit grauem Wippschalter und gekennzeichneten internen Komponenten, einschließlich der Markierungen "ZBE1015" und "A300-0300".

1/8

Produkt-Art

Wahlschalter

Schutzart

IP66

Beleuchtungsart

Ohne Beleuchtung

Inhalt

1 St.

Typ

XB4BD335

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 18. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 32,99 / Stück)

€ 40,16

-18 %

€ 32,99

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Anzahl der Kontakte als Schließer: 2
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Schaltstellungen: 3
Ausführung des Betätigungselements: sonstige
Ausführung des elektrischen Anschlusses: sonstige
Farbe des Knopfes: schwarz
Farbe Frontring: Chrom
Geeignet für Beleuchtung: nein
Lochdurchmesser: 22.5 mm
Mit Frontring: ja
Mit Leuchtmittel: nein
Schaltfunktion verrastend: ja
Schutzart (NEMA): 4X, 13
Tastend: nein
Werkstoff des Frontrings: Metall

Produkt-Art: Wahlschalter

Beleuchtungsart: Ohne Beleuchtung

: IP66

Inhalt: 1 St.

Typ: XB4BD335

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3757268 Schneider Electric XB4BD335 XB4BD335 Wahlschalter IP66 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757268 Schneider Electric XB4BD335 XB4BD335 Wahlschalter IP66 1 St.

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Wahlschalter in der Farbe schwarz verfügt über 2 Schließer und hat 3 Stellungen. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur.
