Sonel Isolationsqualitäts-Analysator MIC-15K1 Isolationsmessgerät 15000 V kaufen

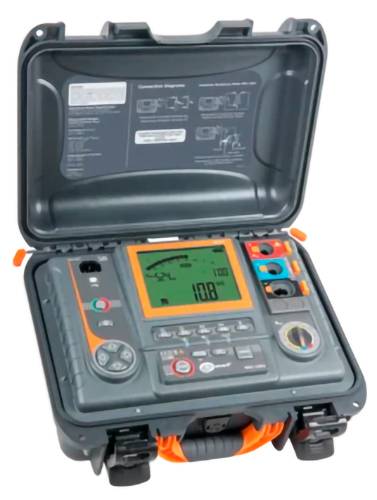

Tragbarer elektrischer Prüfkoffer mit digitaler Anzeige, die 108 anzeigt, und mehreren Bedienelementen, wahrscheinlich ein Diagnosemessgerät zum Feldtesten.

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 4.399,17 / Stück)

€ 5.957,50

-26 %

€ 4.399,17

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Isolationsqualitäts-Analysator MIC-15k1

Tests von Überspannungsschutzgeräten (SPD).
Teilentladungsanzeige PDI.
Messen der Polarisations- und Entpolarisationsströme PDC.
Diagnose von Isolationssystemen durch die Standardmessungen von IR, DAR, PI, SV, RT, DD.
Elektrische Widerstandsfähigkeit der Prüflinge - Anzeige der Durchschlagsspannung.
Hohe Störfestigkeit gegenüber elektromagnetischen Störungen garantiert unterbrechungsfreien Betrieb in Kraftwerken und in unmittelbarer Nähe zu Hochspannungsleitungen bis zu 1200 kV Wechselstrom und 800 kV Gleichstrom.
Gleichmäßiger Anstieg der Prüfspannung im Bezug zu einer bestimmten Zeit (RT - Rampentest) ermöglichen die örtliche Erkennung von Teilentladungen am geprüften Objekt.
Effizienter Umrichter mit einer Leistung von ~150 W ermöglicht das Brennen zur Punktortung von Kurzschlüssen mit den folgenden Methoden:Visuelle Methode (wenn Leitungen und Kabel auf ganzer Länge zu sehen sind), Reflektometermethode, seismisch-akustischer Wellendetektor oder mit A-Rahmen um die Richtung des Fehlers angezeigt zu bekommen (der Leiter muss dazu jedoch im Erdreich vergraben sein und Erdkontakt aufweisen).
Kompatibel mit externer Software.
Speicher: 990 Zellen.
Betriebszeit mit einer Akkuladung: ca. 5 h.
Arbeit in Höhen bis zu 3000 m ü. M.

Technische Daten

Produkt-Art: Isolationsmessgerät

Prüfspannung: 15000 V

Messfunktion: Isolationswiderstand

: Werksstandard (ohne Zertifikat)

Schnittstellen: USB
Bluetooth®

: IP67
IP40

Spannungs-Versorgung (Details): LiFePO4 Akku (13,2 V; 5,0 Ah)

Abm.: (L x B x H) 390 x 308 x 172 mm

Gewicht: 6.6 kg

Anzeige-Art: LED Segmente

Frequenz (max.): 60 Hz

Frequenz-Bereich: 60 Hz (max)

Messbereich Spannung (max.): 15000 V

Messkategorie: CAT IV 1000 V
CAT IV 600 V

Breite: 308 mm

Höhe: 172 mm

Länge: 390 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Isolationsmessgerät 15000 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Isolationsmessgerät 15000 V

Beschreibung

Das Prüfgerät MIC-15k1 wurde entwickelt, um den Isolationswiderstand von Stromerzeugungs- und Stromversorgungskomponenten zu messen, z.B.:
• Einzelne und mehradrige Kabel,
• Transformatoren,
• Motoren und Generatoren,
• Kondensatoren, Trennern und anderen Geräten die in Umspannwerken ihren
Einsatz finden.
Besonders geeignet ist dieser Isolationstester für Messungen in Bereichen mit sehr hohen elektromagnetischen Störeinflüssen z.B. Umspannwerken mit 1200 kV AC und 800 kV DC. Dank der 15 kV Prüfspannung (gemäß NSI / NETA ATS-2009 TABLES 100.1) kann das Prüfgerät zur Prüfung von Objekten mit 34,5 kV Nennspannung verwendet werden.

Funktionen
Hocheffizienter HV-Wechselrichter mit einer Prüfspannung von 15 kV und einem Strom von bis zu 10 mA, geeignet für die Messung des Isolationswiderstands bis zu 40 TΩ. Das Erreichen eines solchen Ergebnisses macht diese
Messgeräte konkurrenzlos. Die 3-Leiter-Widerstandsmessung, die mit einem „GUARD”-Leitung durchgeführt wird, eliminiert Oberflächenleckströme, die durch verschmutzte Isolierungen verursacht werden, und erhöht so die Zuverlässigkeit der erzielten Ergebnisse.
Angezeigt werden: Dielektrisches Absporptionsverhältnis DAR, Polarisationsindex PI und Dielektrische Entladung DD (Messzeit 60...5999 s).
Das Gerät ermöglicht es dem Benutzer, den Zustand der Isolation zu beurteilen, indem die Prüfspannung schrittweise (SV – Step Volatge) oder langsam ansteigend (RampTest – RT) angelegt wird.
• Die SV Methode zeigt, ob das Dielektrikum in einem guten Zustand ist unabhängig von der angelegten Prüfspannung.
• Die RT Methode ermöglicht die Beurteilung der Charakteristik des Isoliermaterials. Dass Prüfgerät erhöht hier sanft die Prüfspannung ohne den Prüfling elektrischen Stress auszusetzen. Es werden Zeit und Spannung aufgezeichnet, bei welchen Werten die Isolierung des Prüflings durchschlägt. Integrierte digitale Filter mit einer Mittelungszeit von 10, 30, 60, 100, 200 Sek. garantieren stabile Messergebnisse in Bereichen mit großen magnetischen Störeinflüssen

Durchschlag
Eine sehr hilfreiche Funktion ist die Möglichkeit einen Durchschlag der beschädigten Isolation zu erzeugen. Im Falle von offenen Leitungen kann die Fehlerstelle meist visuell ermittelt werden. Im Falle von nicht sichtbaren Kabeln, kann
mit dieser Methode eine seismisch-akustische Welle der Fehlerstelle erzeugt werden. Unter bestimmten Bedingungen kommt es zyklisch zu einer energetischen Entladung. Durch die Verwendung eines Geophones kann der exakte Ort der Entladung festgestellt werden. Die Durchschlagsmessung ermöglicht auch die Lokalisierung von sporadisch auftretenden Fehlern, z.B. bei Regen mittel Reflektometern. Im Falle von Kurzschlüssen gegen Erde kann die Spannungsfall-Methode und der A-Rahmen angewandt werden.

Automatisches Speichern der Messungen
Ergebnisse können automatisch gespeichert werden. Die Anzahl hängt von den individuellen Daten je Messung ab.
