TAMS Elektronik 42-01181-01 Funktionsdecoder Baustein, mit Kabel, ohne Stecker kaufen

Kleines elektronisches Bauteil mit mehreren angeschlossenen farbigen Kabeln, das vermutlich als Schaltkreis fungiert.

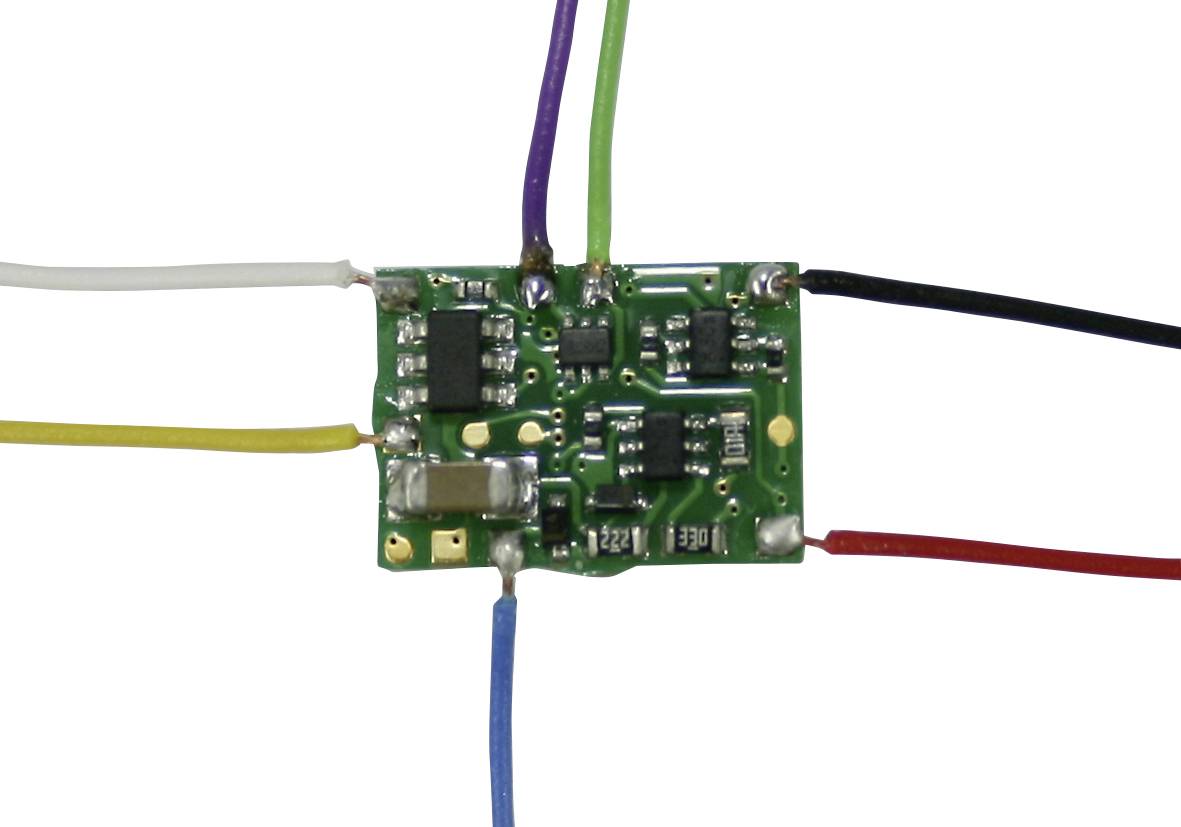

Eine kleine grüne Leiterplatte mit verschiedenen angeschlossenen farbigen Drähten: weiß, gelb, blau, rot, schwarz und violett.

1/2

Sofort-Lieferung Fr., 18. Sept.

67 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 14,96 / Stück)

€ 14,96

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Funktionsdecoder FD-R Basic.3

4 Funktionsausgänge
Function Mapping entsprechend RCN-227
Für alle Nenngrößen empfohlen

Technische Daten

Produkt-Art: Funktionsdecoder

Decoder-Hersteller: Tams

Digital-Format: MM
DCC

Decoder-Ausführung: Baustein
mit Kabel
ohne Stecker

Einstellbare Effekte: Dimmen
Blinken
Kicken
Rangierlicht
Programmierung für Analogbetrieb

Anzahl Ausgänge: 4 x

Anzahl Schaltfunktionen: 4

Adressen-Bereich: 1 - 255/10239

Fahrstufen: 14, 28 oder 128

Strom an den Schaltausgängen (max.): 300 mA

Max. Gesamtstrom: 800 mA

Länge: 12.5 mm

Breite: 9.5 mm

Höhe: 3.3 mm

Altersklasse: ab 15 Jahre

Abm.: (L x B x H) 12.5 x 9.5 x 3.3 mm

Ausführung: FD-R Basic.3 mit Anschlusskabel

Herst.-Teilenr.: 42-01181-01

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2378021 TAMS Elektronik 42-01181-01 Funktionsdecoder Baustein, mit Kabel, ohne Stecker

Beschreibung

Kleiner Funktionsdecoder mit 4 Ausgängen, z.B. zum Schalten der richtungsabhängigen Beleuchtung und der Innenbeleuchtung von Steuerwagen.

Effekte der Schaltausgänge:
Fahrtrichtungsabhängiges Schalten
Rangierlicht
Blinken und Wechselblinken, Blinkfrequenz separat einstellbar für jeden Ausgang
invertiertes Schalten
Dimmen
Kicken
Programmierung für Consist-Betrieb
Programmierung für Analogbetrieb

Ausführung

Für alle Nenngrößen empfohlen
4 Funktionsausgänge
Function Mapping entsprechend RCN-227
Formate DCC + MM
Programmierung: DCC: CVs, POM | MM: Register
Adressumfang: DCC: 10.239 | MM: 255
Anzahl Fahrstufen (DCC): 14, 28 oder 128
Mit RailCom
Automatische Analogerkennung
Spannungsversorgung: 12 – 24 V Digitalpannung oder max. 18 V analoge Gleichspannung
Function mapping entsprechend RCN-227
F-Tasten: DCC: F0 - F28 | MM: F0 - F4
Effekte der Schaltausgänge: Invertieren, Blinken, Dimmen, Kicken
Anschluss Stützkondensator: (100-470 µF, min. 25 V)
Max. Strom pro Ausgang [mA]: AUX1-2: 300, AUX3-4: 100
