Name: Tektronix RSA306B Spektrum-Analysator Werksstandard (ohne Zertifikat) 40 MHz
Brand: Tektronix
SKU: 1897679
Availability: BackOrder

In der Hand gehaltenes, schwarzes tragbares elektronisches Gerät mit Etikett, auf dem 'Tektronix' steht.

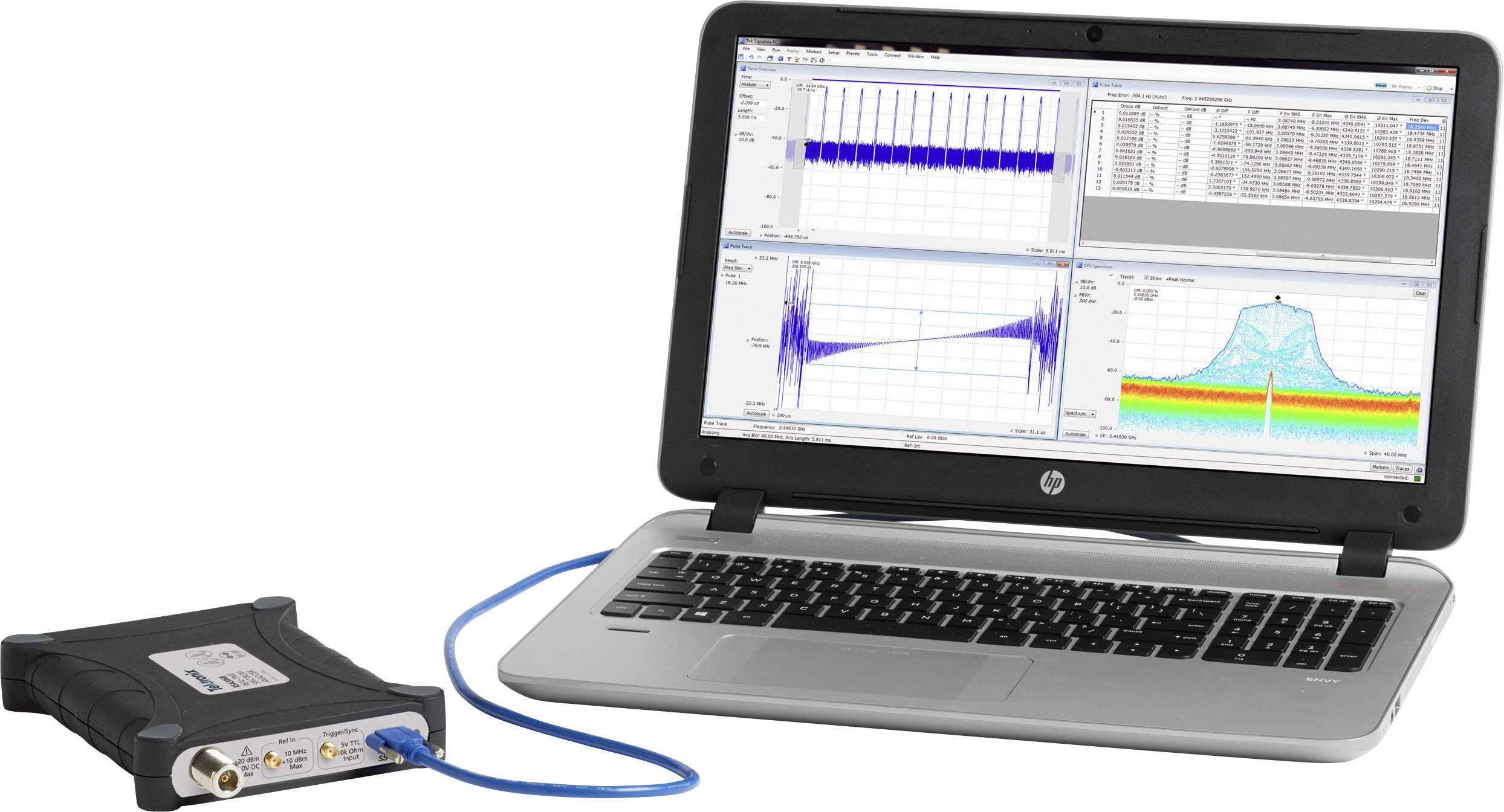

Laptop mit Software zur Analyse von Daten aus einem angeschlossenen Messgerät. Vier Diagramme zeigen unterschiedliche Datenmuster.

1/2

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Verkauf und Versand:

Conrad ElectronicWiderruf

Gesamt (€ 8.615,00 / Stück)

€ 9.535,00

-10 %

€ 8.615,00

inkl. MwSt.

Kostenfreier Versand

nur € 108,00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Tektronix RSA306B Spektrum-Analysator 9 kHz bis 6.2 GHz

Frequenzbereich von 9 kHz bis 6,2 GHz für eine breite Palette vonAnalyseanforderungen
Messbereich von +20 dBm bis -160 dBm
Umgebungs-, Stoß- und Schwingungsspezikationen gemäß MILSTD-28800 Klasse 2 für den Einsatz unter rauen Bedingungen
Erfassungsbandbreite von 40 MHz zur breitbandigen Vektoranalyse moderner Standards
minimale Signaldauer von 100 μs mit 100 % Erfassungswahrscheinlichkeit

Technische Daten

Impedanz: 50 Ω
Betriebstemperatur: -10 bis +55 °C
Frequenzbereich: 9 kHz - 6.2 GHz
Frequenzstabilität: ±20 ppm.

Produkt-Art: Spektrum-Analysator

Bandbreite: 40 MHz

: Werksstandard (ohne Zertifikat)

Gewicht: 750 g

Dokumente & Downloads

Datenblatt

Datenblatt 1897679 Tektronix RSA306B Spektrum-Analysator Werksstandard (ohne Zertifikat) 40 MHz

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1897679 Tektronix RSA306B Spektrum-Analysator Werksstandard (ohne Zertifikat) 40 MHz

Beschreibung

Durch Nutzung des PCs und der HF-Signalanalyse-Software SignalVu-PC™ von Tektronix können mit dem RSA306B Funktionen wie Echtzeit-Spektrumanalyse, Streaming-Erfassung und tiefgehende Signalanalyse bei Signalen von 9 kHz bis 6,2 GHz durchgeführt werden – und dies alles in einem kostengünstigen, leicht transportierbaren Gerät, das ideal geeignet ist für den Einsatz vor Ort, im Werk oder für Lehr- und Lernzwecke.

Ausführung

Umfangreiche Spektrumanalyse-Funktion durch die im Lieferumfang enthaltene Software SignalVu-PC™ von Tektronix
17 Anzeigen für Spektrum- und Signalanalysemessungen ermöglichen eine Vielzahl von Messtypen
Optionen für Kartierung, Modulationsanalyse, Unterstützung für WLAN-, LTE- und Bluetooth, Impulsmessungen, Wiedergabe aufgezeichneter Dateien, Signaluntersuchung und Frequenz- sowie Phaseneinschwingverhalten
Spektrum-/Spektrogrammanzeige in Echtzeit zur Minimierung des Zeitaufwands für die Transientensuche und Störungsortung
Im Lieferumfang enthaltene Programmierschnittstelle (API) für Microsoft Windows-Umgebungen
MATLAB-Gerätetreiber zur Verwendung mit der Instrument Control Toolbox
Streaming-Erfassung für die Aufzeichnung von langfristigen Ereignissen

Lieferumfang

USB-3.0 Sicherheitskabel (1 m)
SignalVu-PC-Software, Dokumentation, USB-Speicher
Gedrucktes Sicherheits-/Installationshandbuch (Englisch)

Hinweise

Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.

Systemvoraussetzungen

Für den RSA306B ist ein PC mit einem 64-Bit-Betriebssystem Windows 7, Windows 8/8.1 oder Windows 10 erforderlich. Ein USB-3.0-Anschluss wird für den Betrieb des RSA306B benötigt. Für die Installation von SignalVu-PC sind 8 GB RAM und 20 GB freier Speicherplatz erforderlich. Zur Erzielung der vollen Leistungsfähigkeit der Echtzeit-Funktionen des RSA306B ist ein Intel-Prozessor Core i7 der 4. Generation erforderlich. Die Verwendung eines weniger leistungsstarken Prozessors ist möglich, jedoch bei eingeschränkter Leistungsfähigkeit der Echtzeit-Funktionen. Für die Speicherung von Streaming-Daten muss der PC mit einem Laufwerk ausgestattet sein, das Speicherraten von 300 MB/s für Streaming-Daten ermöglicht.
