Übergabemodul Phoenix Contact 1274083 FLKM-D37SUB/M/MT/16IM/ETHA Inhalt: 1 St.

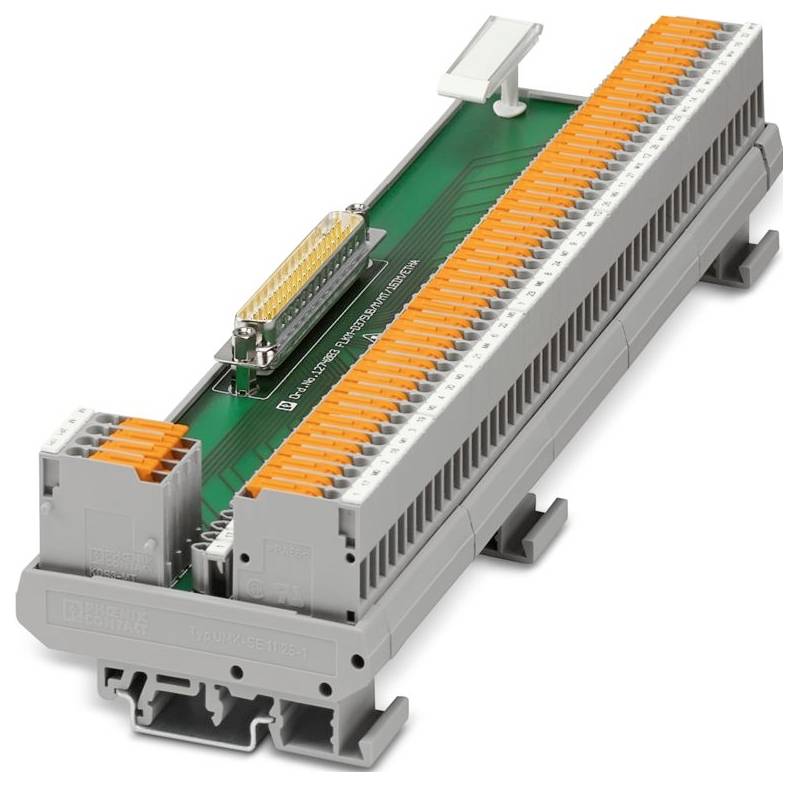

Ein grau-orangefarbiger Klemmleistenverbinder auf einer grünen Leiterplatte, verwendet für elektrische Verbindungen in Industrieautomationssystemen.
Abbildung ähnlich
Produkt-Art
Übergabemodul
Gesamtpolzahl
37
Anschluss
D-Sub-Stiftleiste
Schrauben
Befestigungs-Art
Tragschienenmontage
AWG
24 - 12
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 17. Feb. 2027
21 Stück
Verkauf und Versand:
MultiTech Trading GmbH AT Widerruf
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Gesamt
€ 233,04
steuerfreie IGL
zzgl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

  • Polzahl: 4
  • Anschlussart: Prüfbuchse
  • Schraubengewinde: M3
  • Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
  • Leiterquerschnitt flexibel: 0,2 mm² ... 4 mm²;0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse)
  • Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
  • Leiterquerschnitt AWG: 24 ... 12
  • Breite: 249,21 mm
  • Höhe: 77 mm
  • Tiefe: 50,52 mm
  • Umgebungsbedingungen: Umgebungsbedingungen
  • Umgebungstemperatur (Betrieb): -20 °C ... 70 °C
  • Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
  • Höhenlage: ≤ 2000 m
  • Normen/Bestimmungen: EN IEC 60664-1
  • Montageart: Tragschienenmontage
  • Überspannungskategorie: II
  • Verschmutzungsgrad: 2
  • Abisolierlänge: 8 mm
  • Luft- und Kriechstrecken: Luft- und Kriechstrecken
  • Einbaulage: beliebig
  • Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
  • Rastermaß: 5,08 mm
  • Anschluss gemäß Norm: IEC 60807-2
  • Zertifikat: UKCA-konform
  • Artikelabmessungen: Artikelabmessungen
  • Anzahl der Kanäle: 16
  • Isolierung: Funktionsisolierung
  • UKCA: UKCA
  • Bemessungsisolationsspannung: 63 V
  • Bemessungsstoßspannung: 0,8 kV (1,2 / 50 μs)
  • Schutzart (Einbauort): ≥ IP54
  • Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1 mm²;0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse);0,5 mm² ... 1 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
  • Statusanzeige vorhanden: nein
  • Anzahl der Anschlüsse: 1
  • Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
  • Steckzyklen: > 500
  • Betriebsspannung (DC): ≤ 30 V DC
  • Strom (je Zweig): ≤ 1 A
  • Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
  • Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
  • Leiterquerschnitt starr (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1 mm²
  • Schutzart (Modul): IP00
  • Anschluss 3 (Feldebene): Anschluss 3 (Feldebene)
  • Anschluss 4 (Versorgung): Anschluss 4 (Versorgung)
  • Passendes Peripherie Modul: 6DL1134-6TH00-0PH1 (Terminal Block H1/M1);6DL1131-6BH00-0PH1 (Terminal Block H1/M1);6DL1134-6GH00-0PH1 (Terminal Block H1/M1)
  • Strom (Spannungseinspeisung): ≤ 2 A (je Klemme 1P1/2P1)
  • Unterstützte Steuerung: SIEMENS ET 200SP HA: Unterstützte Steuerung: SIEMENS ET 200SP HA
Produkt-Art

Übergabemodul

Gesamtpolzahl

37

Anschluss

D-Sub-Stiftleiste

Schrauben

Befestigungs-Art

Tragschienenmontage

24 - 12

Abm.

(L x B x H) 50.52 x 249.21 x 77 mm

Inhalt

1 St.

Polzahl

37

Breite

249.21 mm

Höhe

77 mm

Länge

50.52 mm

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

4 mm²

Querschnitt flexibel (min.)

0.2 mm²

Querschnitt starr (min.)

0.2 mm²

Tiefe

50.52 mm

Bemessungsstrom

1 A

Bemessungsspannung

30 V

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3583748 Übergabemodul Phoenix Contact 1274083 FLKM-D37SUB/M/MT/16IM/ETHA Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3583748 Übergabemodul Phoenix Contact 1274083 FLKM-D37SUB/M/MT/16IM/ETHA Inhalt: 1 St.

Beschreibung

VARIOFACE-Übergabemodul für Siemens SIMATIC® ET 200SP HA, mit spezifischer Beschriftung, mit Messertrennklemme und Prüfabgriff sowie Spannungsversorgungsklemmen

Lieferumfang

  • Geliefert wird: Phoenix Contact Übergabemodul FLKM-D37SUB/#1274083, Verpackungseinheit: 1 Stk., EAN: 4063151465421
