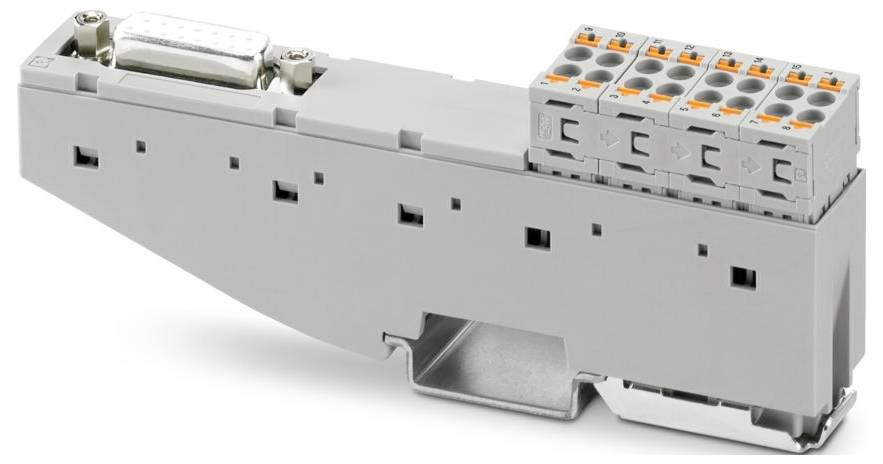

Übergabemodul Phoenix Contact 1278824 VFC-PT/D15SUB/F Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Übergabemodul
Gesamtpolzahl
15
Anschluss
D-Sub-Buchsenleiste
Push-In-Federkraftanschluss
Befestigungs-Art
Tragschienenmontage
AWG
24 - 16
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 39,48
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: VARIOFACE Front Connect
- Polzahl: 16
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 18,9 mm
- Höhe: 127,2 mm
- Tiefe: 46,85 mm
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (≤ 2000 m);-40 °C ... 63 °C (2001 m - 3000 m)
- Höhenlage: ≤ 3000 m
- Normen/Bestimmungen: DIN EN 60664-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Abisolierlänge: 10 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Kennzeichnung: CSA C22.2 NO. 61010-2-201
- UL, USA / Kanada: UL, USA / Kanada
- Anschluss gemäß Norm: IEC 60807-2;DIN 41652
- Artikelabmessungen: Artikelabmessungen
- Isolierung: Funktionsisolierung
- Bemessungsisolationsspannung: 63 V
- Bemessungsstoßspannung: 0,8 kV (1,2 / 50 μs)
- Schutzart (Einbauort): IP54 (Einbauort)
- CSA, USA/Canada: CSA, USA/Canada
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Feldebene: Feldebene
- Steuerungsebene: Steuerungsebene
- Max. zulässiger Strom: 2 A (pro Zweig)
- Max. zulässige Betriebsspannung: 30 V AC;60 V DC
- Produkt-Art
Übergabemodul
- Gesamtpolzahl
15
- Anschluss
D-Sub-Buchsenleiste
Push-In-Federkraftanschluss
- Befestigungs-Art
Tragschienenmontage
24 - 16
- Abm.
(L x B x H) 46.85 x 18.9 x 127.2 mm
- Inhalt
1 St.
- Polzahl
15
- Breite
18.9 mm
- Höhe
127.2 mm
- Länge
46.85 mm
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
1.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- Tiefe
46.85 mm
- Bemessungsstrom
2 A
- Bemessungsspannung
30 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3583779 Übergabemodul Phoenix Contact 1278824 VFC-PT/D15SUB/F Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3583779 Übergabemodul Phoenix Contact 1278824 VFC-PT/D15SUB/F Inhalt: 1 St.
Beschreibung
VARIOFACE Front Connect, 1:1 D-SUB-Übergabemodul mit Push-in-Frontanschlüssen und D-SUB-Buchsenleiste, Polzahl: 15, Baubreite: 19 mm
Lieferumfang
- Geliefert wird: Phoenix Contact Übergabemodul VFC-PT/D15SUB/F, Verpackungseinheit: 1 Stk., EAN: 4063151476618
