Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1SB0 1 St. kaufen

Ein Siemens SIRIUS Überlastrelais-Modul mit Reset- und Testknopf. Verbindungen und Einstellungen sind auf der Vorderseite sichtbar.

Abbildung ähnlich

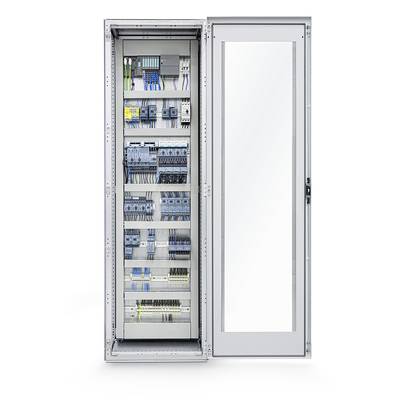

Ein geöffneter Schaltschrank zeigt verschiedene elektronische Komponenten und Verkabelungen, die für industrielle Steuerungsanwendungen genutzt werden.

'Diagramm zeigt eine elektronische Überstromauslösung mit Zubehör, einschließlich Drücker, Mechanismus zur Rücksetzung und Abdeckkappe.'

'Diagramm zeigt Sicherungsmodul mit TEST und RESET Tasten; Anschlüsse: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.'

Technische Zeichnung eines elektrischen Geräts mit Maßangaben in Millimetern, zeigt Vorder- und Seitenansicht mit Details der Struktur.

'SIRIUS Motorschutzrelais mit Anschlüssen und Beschriftungen für Funktionen wie Reset, Trip und Test. Serie 3RB30 von Siemens.'

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3016-1SB0

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Di., 8. Sept.

20 Stück

Verkauf und Versand:

automation-base.com (AT) Widerruf

Anzahl

Stück

Gesamt

€ 56,40

steuerfreie IGL

€ 17,00

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mi., 9. Sept.

1 Stück

Kostenfreier Versand

€ 95,83

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 3-12A Motorschutz S00, Class 10, Schützanbau

Einzelaufstellung, Schraubanschluss, 3..12 A, 1, CLASS 10, Reset-Funktion automatisch: ja, Reset-Funktion Eingang: nein

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB3016-1SB0

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 3 A

Einstellbereich Strom (max.): 12 A

Einstellbereich (Strom): 3 - 12 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 79 mm

Abm.: (L x B x H) 73 x 45 x 79 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 12 A

Länge: 73 mm

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430765 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1SB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430765 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1SB0 1 St.

Beschreibung

Überlastrelais 3...12 A elektronisch für Motorschutz Baugröße S00, CLASS 10E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
