Schwellwertschalter 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 110666 Piece 1 St. kaufen

Vorlage eines elektrischen Relais von Metz Connect, zeigt Klemmen für Anschlüsse, eine Skala für Spannungseinstellungen und technische Diagramme.

Technische Maßzeichnung einer elektrischen Komponente, die Front- und Seitenansichten mit Abmessungen in Millimetern und Zoll zeigt.

Schaltplan eines Relaismoduls mit Anschlüssen B10/B2, A1/A2 und Ausgang 11/12/14; zeigt 24 V AC/DC, 42 VAC/28 VDC sowie Hysterese und Schaltschwelle.

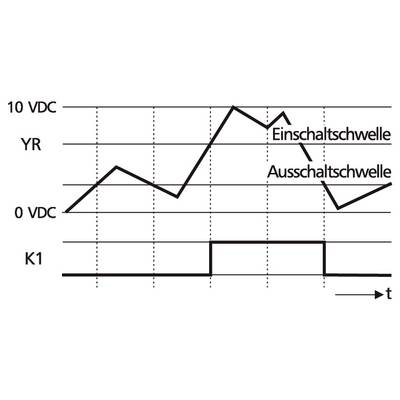

Diagramm eines Schwellwertschalters: Eingang YR im Vergleich zu 0–10 VDC mit Ein- und Ausschaltchwelle; Ausgang K1 schaltet zeitverzögert ein und wieder aus.<br>

Schaltbild eines Relais mit Anschlüssen A1-A2, B1-B2, YR und 11-12-14; 24 V AC/DC, Handrückmeldung, Signaleingang und 1 Wechsler.

1/5

Verpackungsart

Piece

Produkt-Art

Schwellwertschalter

Betriebsspannung max.

24 V/AC

24 V/DC

Kontaktart

1 Wechsler

Schaltspannung (max.)

250 V/AC

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

11 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 34,99 / Stück)

€ 34,99

zzgl. gesetzl. MwSt.

nur € 3,75

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Kurzbeschreibung

Der Schwellwertschalter ist ein vielseitiges Gerät, das zum Schalten von Geräten, Pumpen, Lüftern, Brennern usw. verwendet wird. Sobald die Eingangsspannung die Schaltschwelle erreicht, schaltet das Relais ein. Fällt die Eingangsspannung unter die Ausschaltschwelle ab, schaltet das Relais wieder aus. Zu den Hauptmerkmalen gehören der Anschluss mit Schraubklemmen, eine manuelle Bedienungsebene, einstellbare EinschaltSpannung und Hysterese.

Schwellwertschalter KRS-E08 HRP 24 V AC/DC

Highlights & Details

Interfacetechnik
Interfacebaustein
Schwellwertschalter
Schwellwertüberwachung
Schwellwertspannung
Schaltschwelle
Koppelbaustein
fest
1 Wechsler
BTR Netcom

Technische Daten

AC/DC, IP40/IP20

Verpackungsart: Piece

Produkt-Art: Schwellwertschalter

Typ: 110666

Betriebsspannung: 24 V/AC
24 V/DC

Betriebsspannung max.: 24 V/AC
24 V/DC

Betriebsspannungsbereich: 24, 24 V/AC, V/DC (max)

Kontaktart: 1 Wechsler

Schaltspannung (max.): 250 V/AC

Anschluss: Schraubklemme

: IP40

Min. Temperatur: -10 °C

Max. Temperatur: +50 °C

Breite: 22.50 mm

Höhe: 61.30 mm

Tiefe: 60 mm

Abm.: (B x H x T) 22.50 x 61.30 x 60 mm

Inhalt: 1 St.

Gewicht: 70 g

Herstellerfarbe: Grau

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2860528 Schwellwertschalter 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 110666 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2860528 Schwellwertschalter 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 110666 Piece 1 St.

Beschreibung

Der Schwellwertschalter dient zur Schaltung von Aggregaten, Pumpen, Ventilatoren, Brenner usw. Sobald die Eingangsspannung die Schaltschwelle erreicht, schaltet das Relais ein. Fällt die Eingangspannung unter die Ausschaltschwelle ab, so schaltet das Relais wieder aus. Anschluss mit Schraubklemmen, mit Handbedienebene, Einschaltspannung und Hysterese einstellbar.
