Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-2SB0 Piece 1 St. kaufen

Ein Siemens SIRIUS Schütz, Modell 3RB30, mit Anschlüssen und Reset-Taste, geeignet für den Einsatz in elektronischen Steuerungen.

Abbildung ähnlich

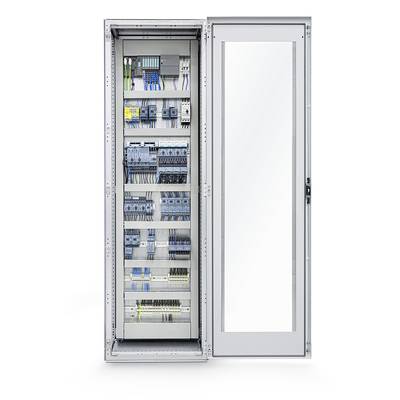

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Bauteile und Verkabelungen, geordnet auf mehreren Regalen.

'Diagramm eines elektrischen Überlastrelais-Systems mit numerierten Komponenten: Träger, Überlastrelais, Drehauslöser, Abdeckung, Reset, Drucktaster.'

'T-Schaltplan mit TEST und RESET Tasten, Anschlusspunkte 95 NC, 96 NC, 97 NO, 98 NO, 2/T1, 4/T2, 6/T3 dargestellt.'

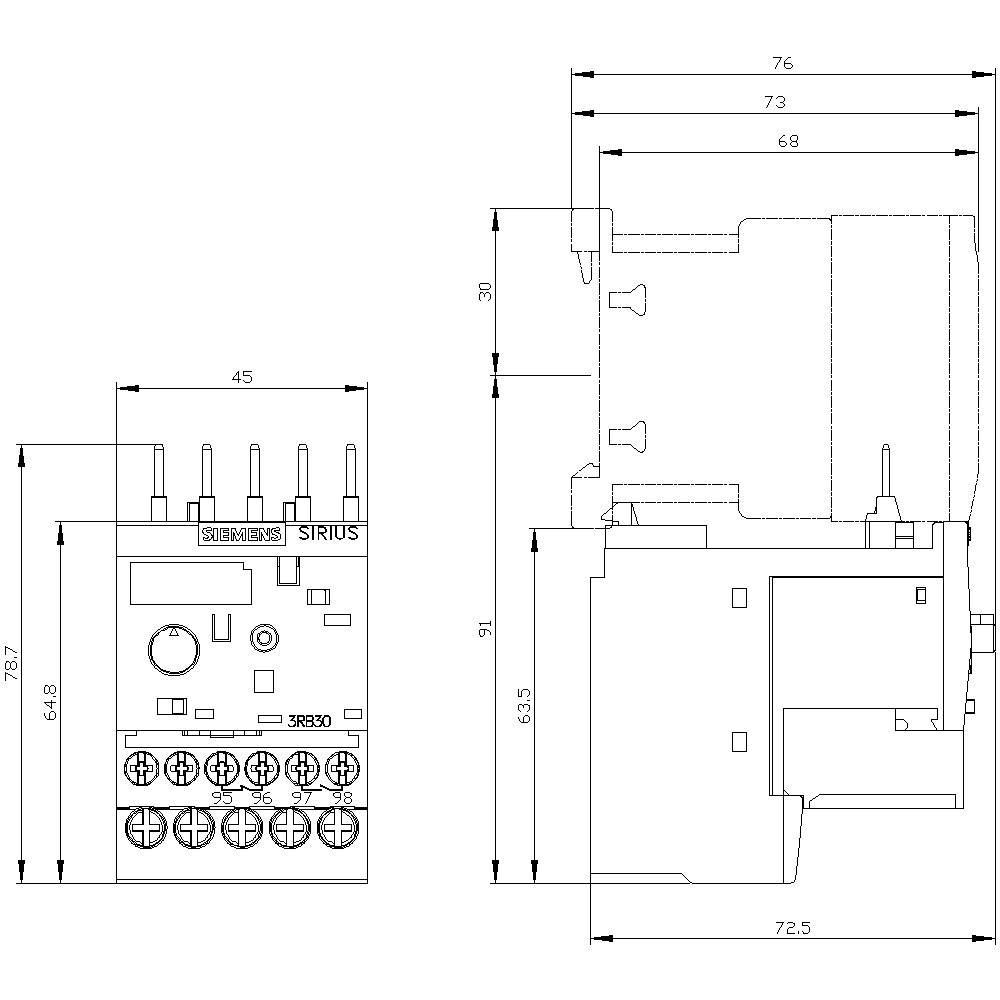

Technische Zeichnung eines Geräts mit Maßangaben. Links zeigt die Vorderansicht mit markierten Anschlüssen, rechts die Seitenansicht.

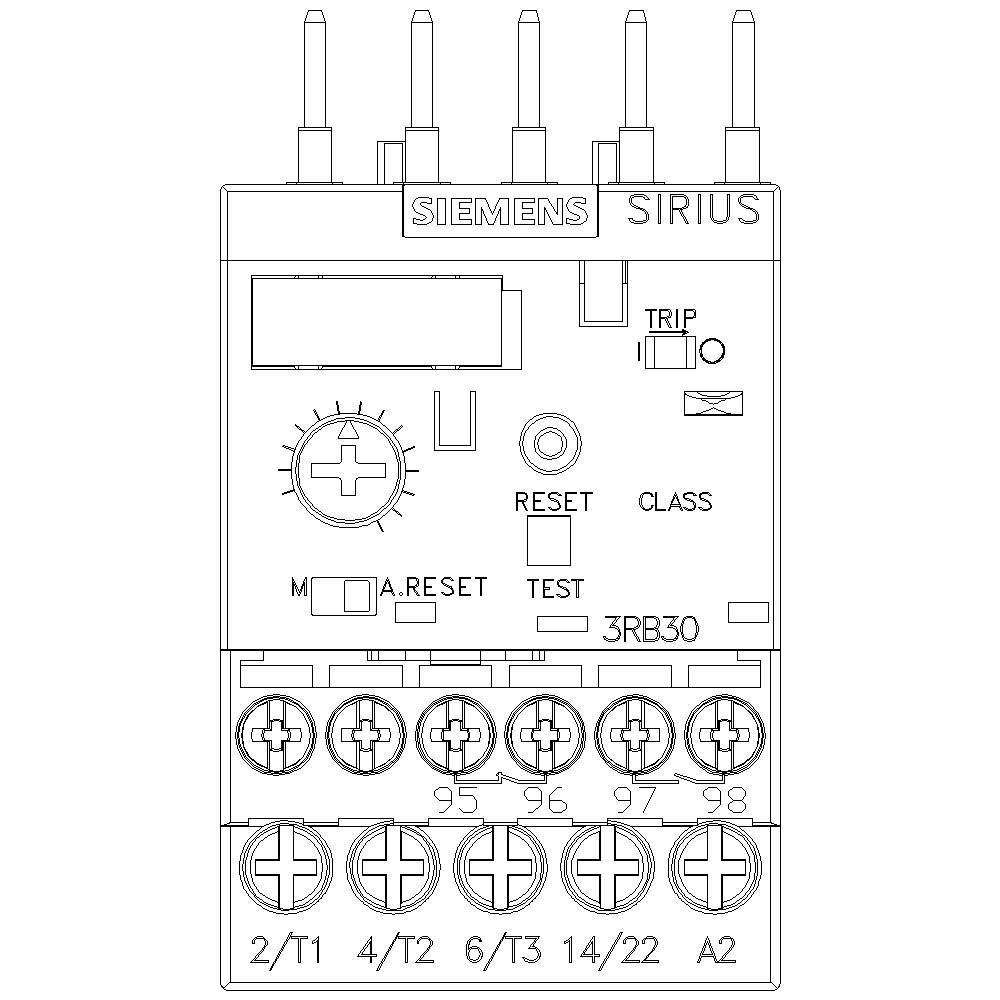

'Schaltgerät Siemens Sirius 3RB30' mit Anschlüssen für Steuer- und Lastkreise, Knöpfen für 'Reset' und 'Test', und Anzeige für 'Trip'.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3016-2SB0

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 64,23

steuerfreie IGL

€ 7,92

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 116,66

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 3-12A Motorschutz S00, Class 20, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 20E

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3016-2SB0

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 3 A

Einstellbereich Strom (max.): 12 A

Einstellbereich (Strom): 3 - 12 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 79 mm

Abm.: (L x B x H) 73 x 45 x 79 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 12 A

Länge: 73 mm

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: Klasse 20

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742049 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-2SB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742049 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-2SB0 Piece 1 St.

Beschreibung

Überlastrelais 3...12 A elektronisch für Motorschutz Baugröße S00, CLASS 20E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
