Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-2PB0 1 St.
Brand: Siemens
SKU: 1742261
Availability: BackOrder

Ein Schaltschütz von Siemens der Serie 'SIRIUS', Modell 3RB30, zeigt sechs Anschlussklemmen und Aufdrucke für Stromversorgungseinstellungen.

Ein offener Schaltschrank mit verschiedenen elektronischen Komponenten und Kabeln geordnet auf mehreren Ebenen.

Eine technische Zeichnung zeigt eine elektrische Überstromauslösung mit Zubehör und Montageanleitungen. Zahlen markieren die Teile.

Schaltplan eines elektromechanischen Schutzgeräts mit Test- und Reset-Schaltern, zeigt Anschlüsse 2/T1, 4/T2, 6/T3, 95, 96NC, 97NO, 98NO.

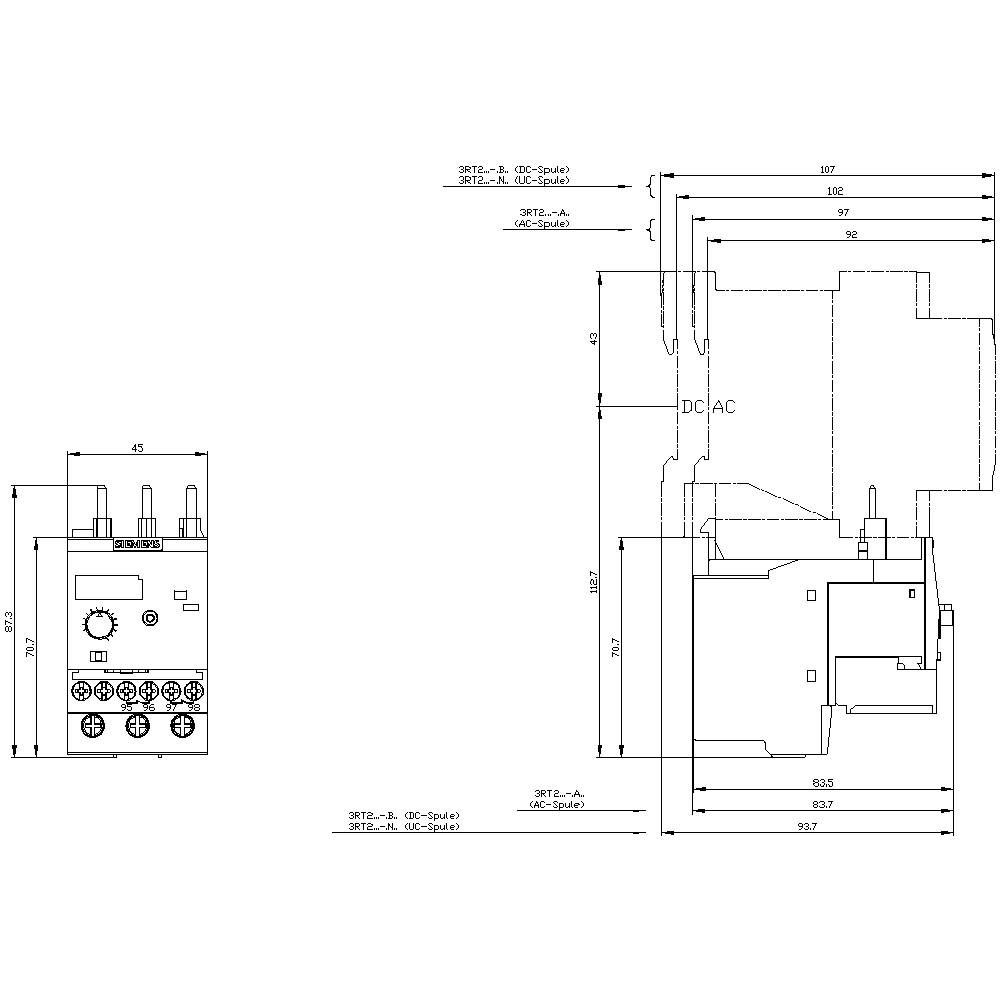

Technische Zeichnung eines elektrischen Geräts mit Abmessungen in Millimetern. Beinhaltet Schalter, Anschlüsse und Gehäusemaße.

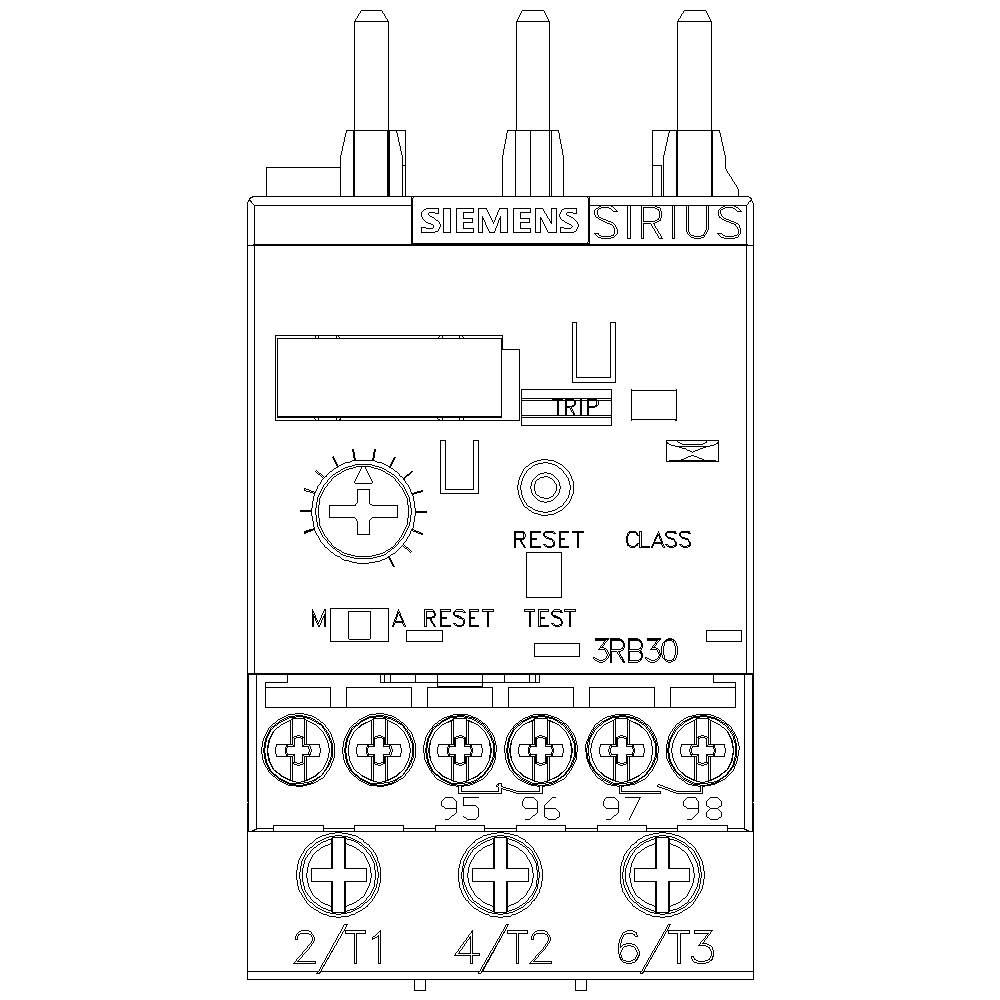

Elektrisches Teil mit drei Anschlüssen oben, Steuerungselementen und sechs Anschlussklemmen unten, beschriftet mit 'Siemens Sirius'.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3026-2PB0

Baugröße

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 15. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 169,99 / Stück)

€ 169,99

inkl. MwSt.

Kostenfreier Versand

nur € 16,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 1-4A Motorschutz S0, Class 20, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 20E

Produkt-Art: Überlastrelais

Typ: 3RB3026-2PB0

Baugröße: S0

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 1 A

Einstellbereich Strom (max.): 4 A

Einstellbereich (Strom): 1 - 4 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 87 mm

Abm.: (L x B x H) 84 x 45 x 87 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 16

Nennstrom: 4 A

Länge: 84 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: Klasse 20

: Schraubanschluss

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Funktionen

Kontaktart

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Bestell-Nr.:1749930

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 425,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Bestell-Nr.:1742023

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 435,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bestell-Nr.:1742024

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 569,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Bestell-Nr.:1751011

Lieferung Do., 5. Nov.

Conrad Electronic

Bistabil mit Steuereingang

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 565,00^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Bestell-Nr.:1702654

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

€ 725,00^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bestell-Nr.:1702655

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

€ 655,00^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Bestell-Nr.:1742034

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Bestell-Nr.:1742035

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

€ 199,99^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Bestell-Nr.:1742025

Lieferung Do., 5. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

€ 339,00^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Bestell-Nr.:1742026

Lieferung Fr., 6. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

€ 365,00^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742261 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-2PB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742261 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-2PB0 1 St.

Beschreibung

Überlastrelais 1...4 A elektronisch für Motorschutz Baugröße S0, CLASS 20 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
