Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-2UB0 Piece 1 St. kaufen

'Siemens Sirius Überlastrelais' mit blauen und schwarzen Elementen, mehreren Anschlussklemmen unten und drei Kupferstiften oben.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Reihen elektronischer Komponenten und Kabeln, die für die Steuerung von Systemen verwendet werden.

'Diagramm zeigt elektrische Bauteile, darunter Halterungen, ein Überwachungsmodul und Zubehör, verbunden durch Kabel und Halterungen.'

Schaltplan zeigt ein Relais mit Test- und Reset-Funktion. Anschlüsse sind nummeriert: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

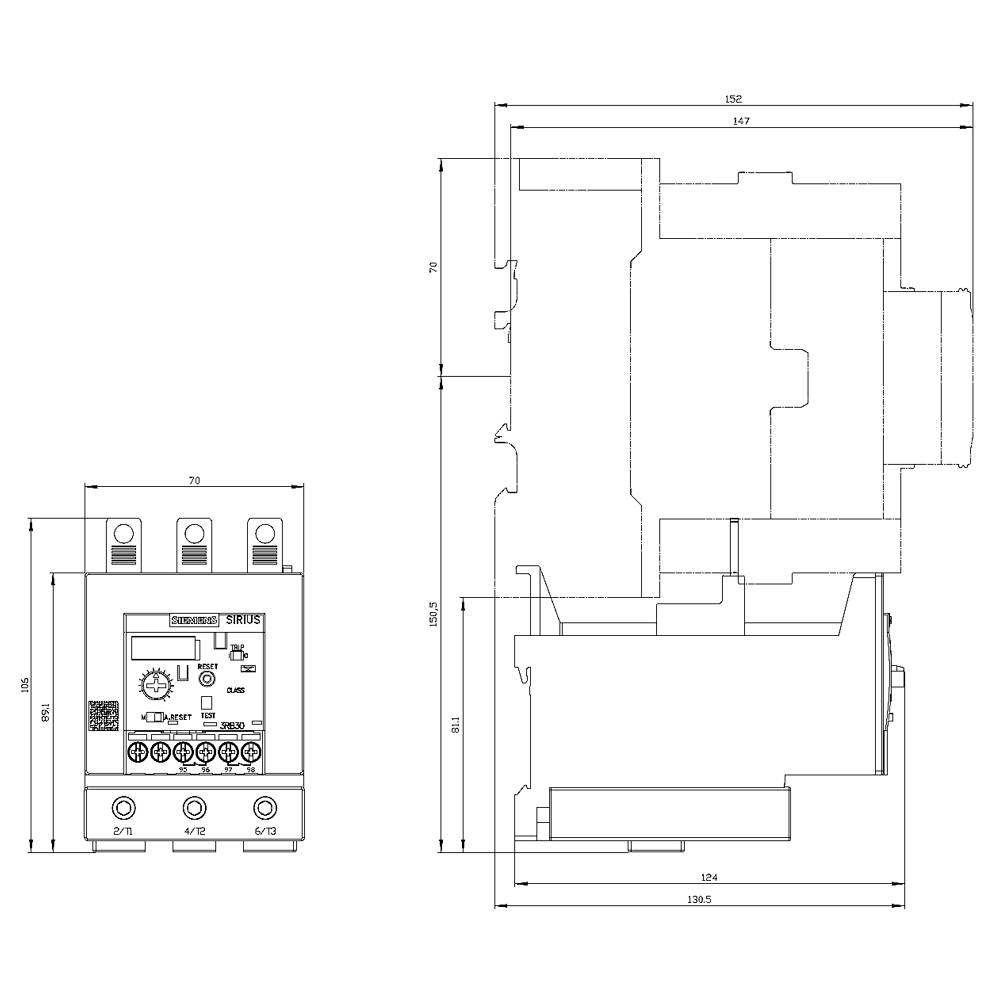

'Technische Zeichnung eines elektrischen Geräts mit Maßen in Millimetern, zeigt Vorder- und Seitenansicht mit genauen Abmessungen.'

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3046-2UB0

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 130,88

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 229,17

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher bei senkrechter Berührung von vorn nach IEC 60529
Polzahl: 3
Auslöseklasse: CLASS 20E

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3046-2UB0

Baugröße: S3

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 12.5 A

Einstellbereich Strom (max.): 50 A

Einstellbereich (Strom): 12.5 - 50 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 106 mm

Abm.: (L x B x H) 124 x 70 x 106 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 50 A

Länge: 124 mm

Querschnitt flexibel (min.): 2.5 mm²

Querschnitt starr (min.): 2.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: Klasse 20

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743087 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-2UB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743087 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-2UB0 Piece 1 St.

Beschreibung

Überlastrelais 12,5...50 A elektronisch für Motorschutz Baugröße S3, CLASS 20E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
