Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-2UW1 1 St. kaufen

Elektrisches Bauteil der Marke Siemens, Modell Sirius, mit Bedienknöpfen und Anschlussklemmen auf der Vorderseite.

Abbildung ähnlich

Offener Schaltschrank mit elektrischen Komponenten und Verkabelung innen, zeigt die Organisation und Komplexität der Verdrahtung.

'Illustration eines elektronischen Überlastrelais-Systems mit Träger, Zubehör und mechanischem Reset.'

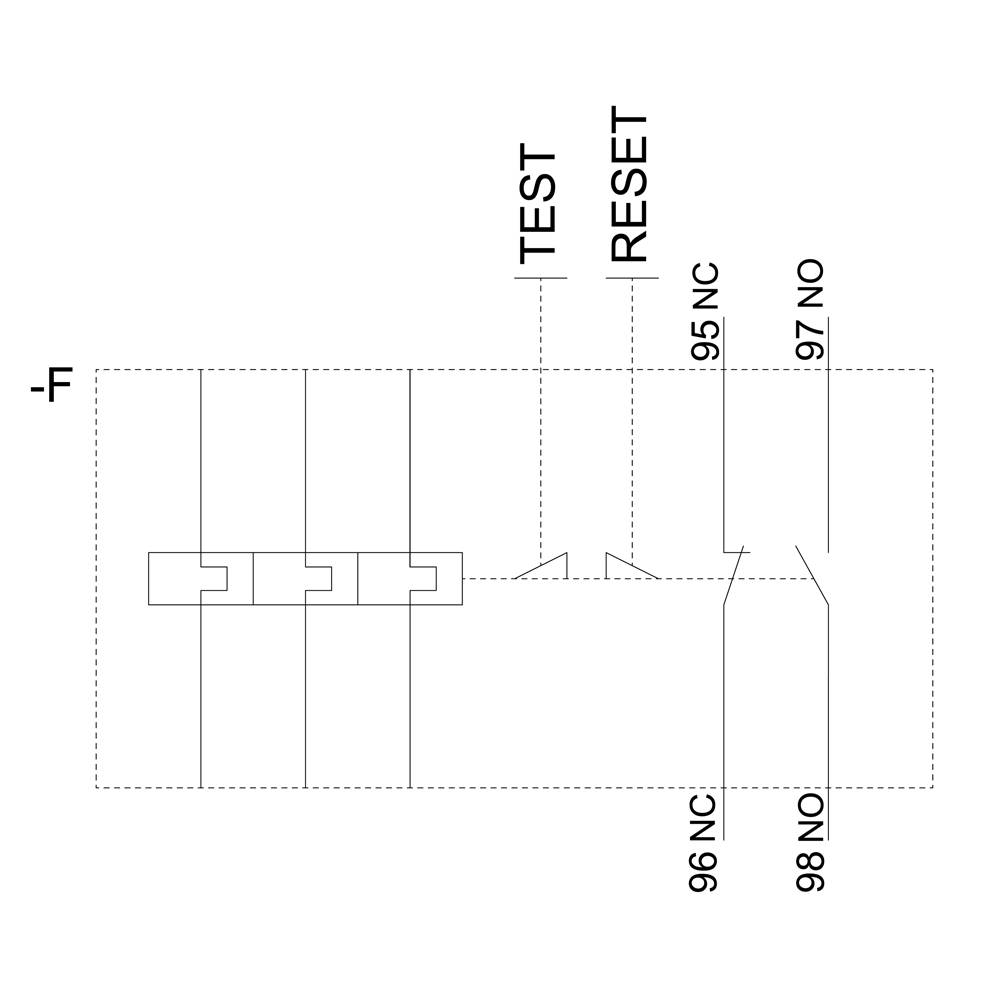

Schaltplan eines elektrischen Relais: zeigt Test- und Reset-Tasten, sowie Kontakte 95 NC, 96 NC, 97 NO und 98 NO. Oberes Diagramm links.

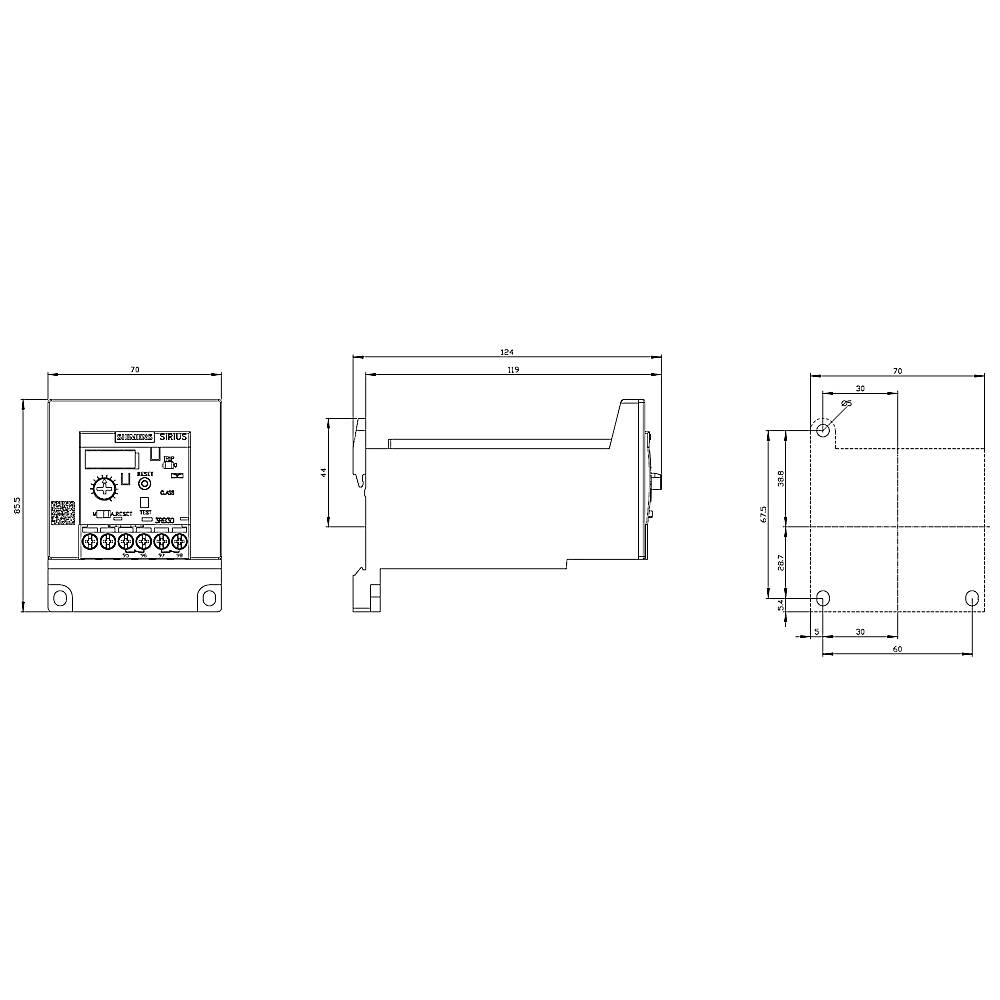

Das Bild zeigt technische Zeichnungen eines elektronischen Geräts mit Front-, Seiten- und Draufsicht, inklusive Maßangaben.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3046-2UW1

Baugröße

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 159,03

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 274,17

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 20E

Produkt-Art: Überlastrelais

Typ: 3RB3046-2UW1

Baugröße: S3

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 12.5 A

Einstellbereich Strom (max.): 50 A

Einstellbereich (Strom): 12.5 - 50 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Durchsteckwandler

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 106 mm

Abm.: (L x B x H) 124 x 70 x 106 mm

Inhalt: 1 St.

AWG max.: 14

AWG min.: 20

Nennstrom: 50 A

Länge: 124 mm

: Einzelaufstellung

: 1

: 1

: 0

: Klasse 20

: Durchsteckstromwandler

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743089 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-2UW1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743089 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-2UW1 1 St.

Beschreibung

Überlastrelais 12,5...50 A elektronisch für Motorschutz Baugröße S3, CLASS 20E Einzelaufstellung Hauptstromkreis: Durchsteckw. Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
