Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3113-4PB0 1 St. kaufen

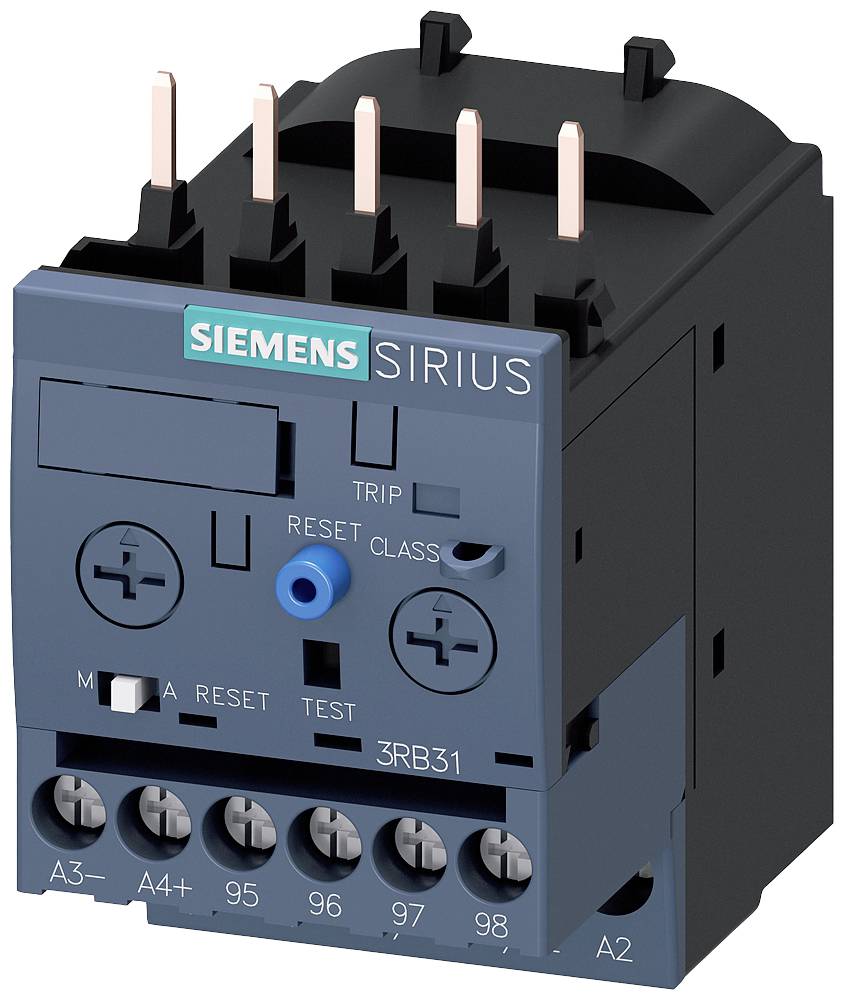

Ein Siemens Sirius Überlastrelais in einem grauen Gehäuse mit Schraubanschlüssen unten. Oben befinden sich vier elektronische Kontakte.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Verdrahtungen, geordnet in Regalen.

'Überspannableiter und Zubehör für 3RU2 und 3RB3.' Abbildung zeigt die Komponenten: Einzelaufstellung, elektronischer und mechanischer RESET.

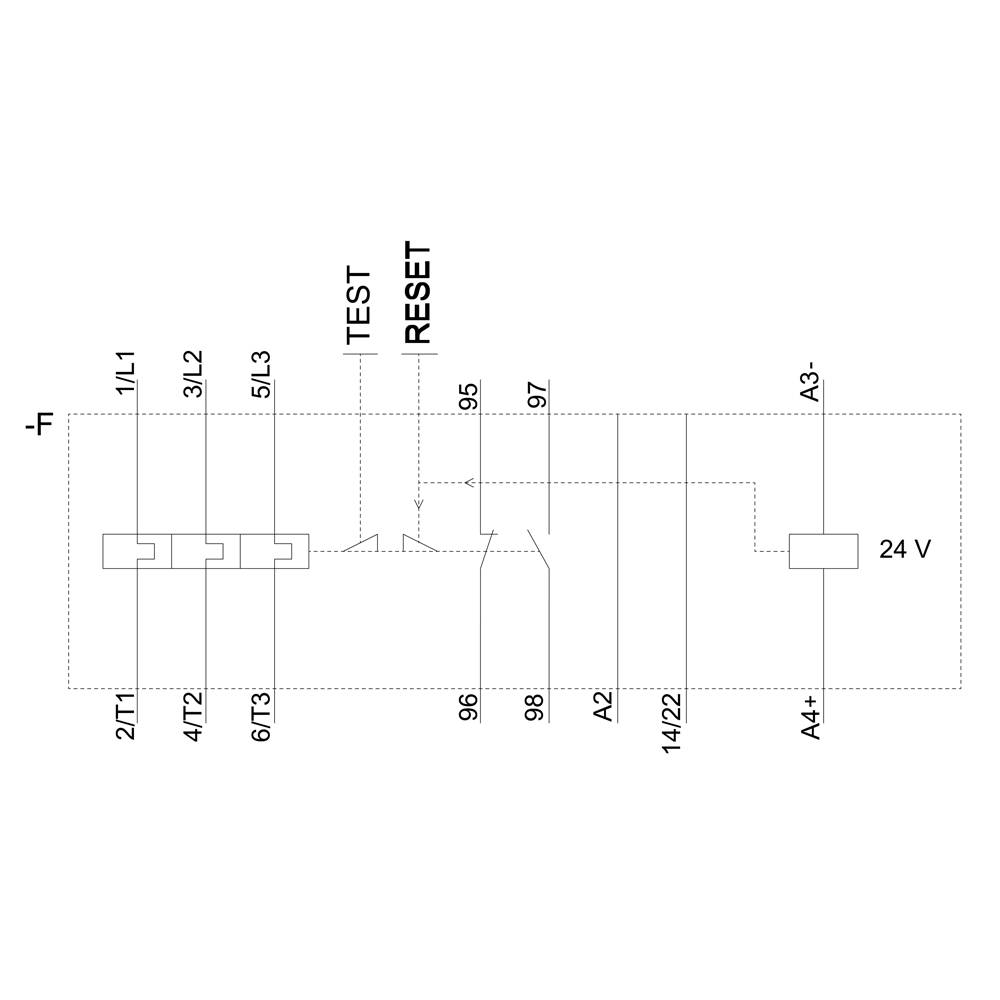

'TEST RESET' Schaltplan zeigt elektrische Schaltungen mit Verbindungen, Spannungsangaben (24 V) und nummerierten Klemmenpunkten.

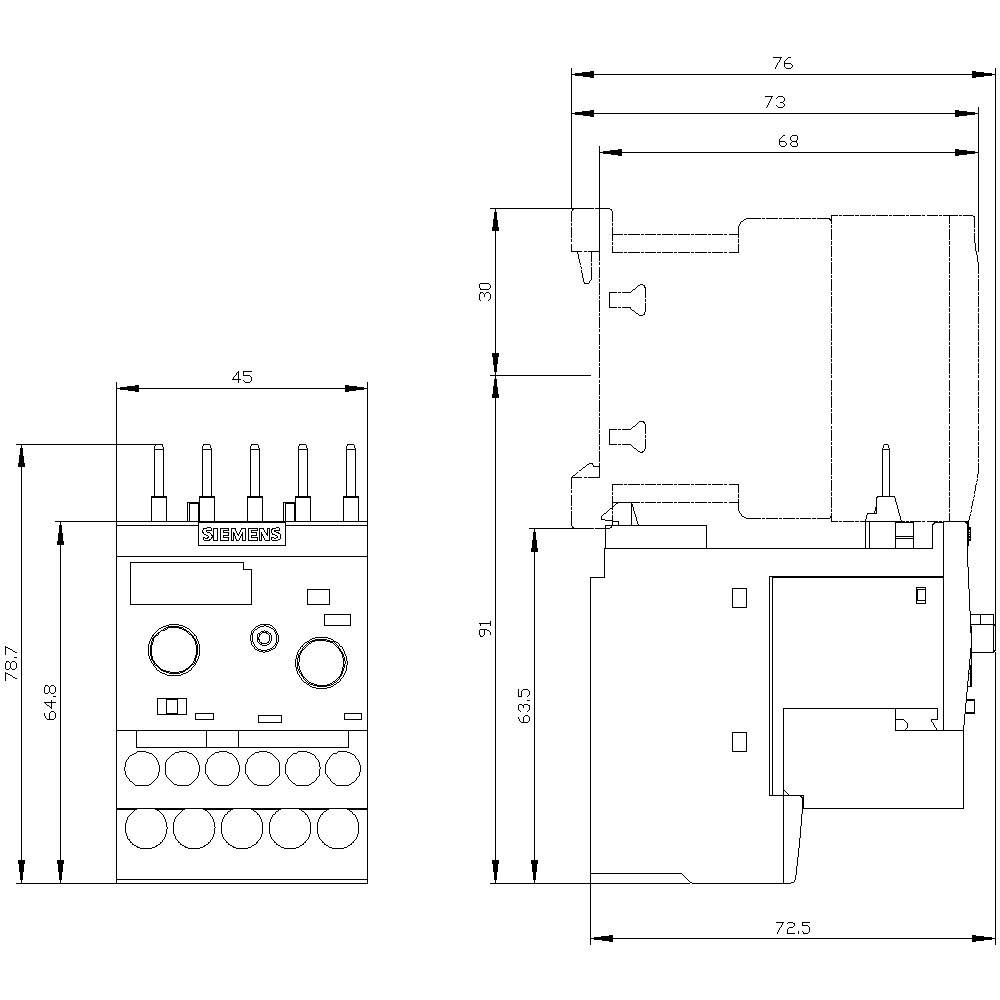

Technische Zeichnung eines elektrischen Schaltgeräts mit mehreren Steckverbindungen, Schaltern und detaillierten Maßangaben.

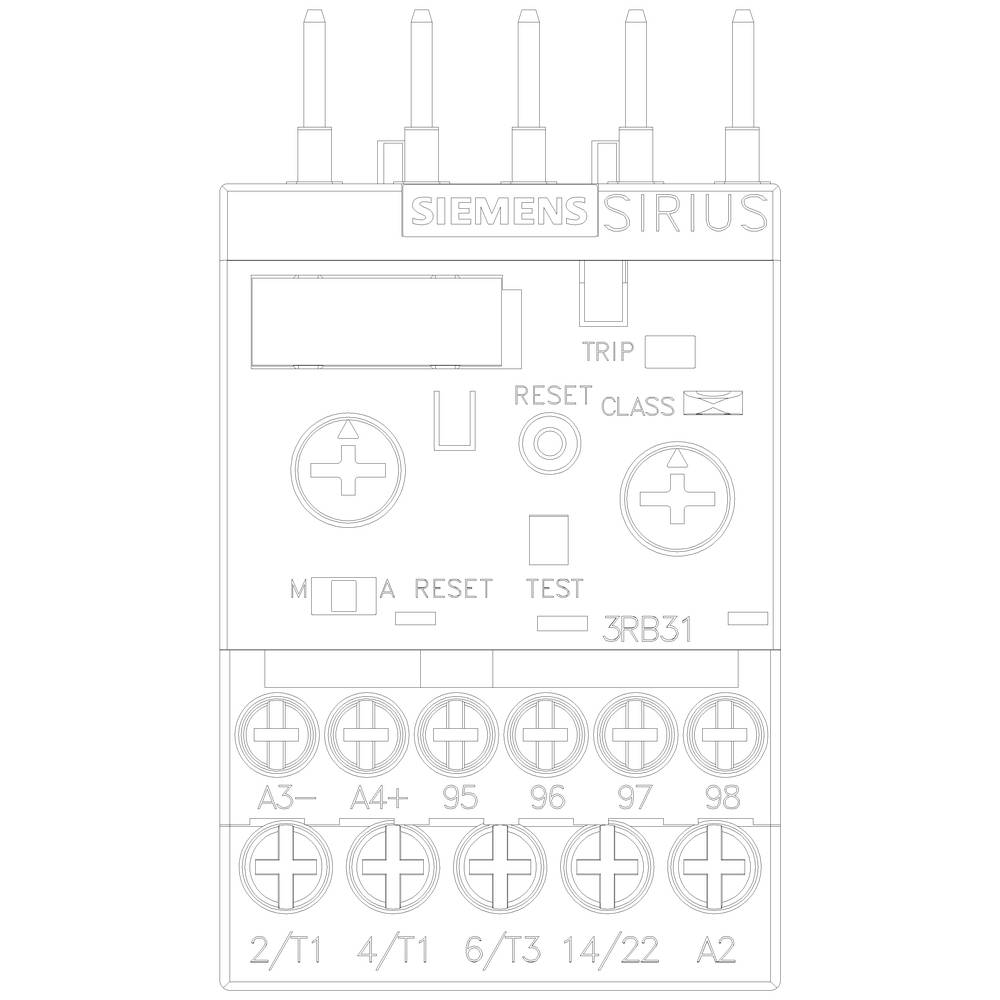

'Siemens SIRIUS Relais, Modell 3RB31, zeigt Anschlüsse A1 bis A2, T1 bis T2, und 14 bis 24. Enthält Tasten TRIP, RESET, und TEST.'

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3113-4PB0

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

3 Stück

Verkauf und Versand:

Automation24 AT Widerruf

versandkostenfrei ab € 100,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 98,11

steuerfreie IGL

€ 9,08

Nur noch 3 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 191,66

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 1-4A Motorschutz S00, Class 5-30, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB3113-4PB0

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 1 A

Einstellbereich Strom (max.): 4 A

Einstellbereich (Strom): 1 - 4 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 79 mm

Tiefe: 73 mm

Abm.: (L x B x H) 73 x 45 x 79 mm

Inhalt: 1 St.

Gewicht: 0.2277 kg

AWG max.: 12

AWG min.: 20

Nennstrom: 4 A

Länge: 73 mm

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743100 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3113-4PB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743100 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3113-4PB0 1 St.

Beschreibung

Überlastrelais 1...4 A elektronisch für Motorschutz Baugröße S00, CLASS 5...30 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
