Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3113-4SB0 1 St.
Brand: Siemens
SKU: 1748440
Availability: BackOrder

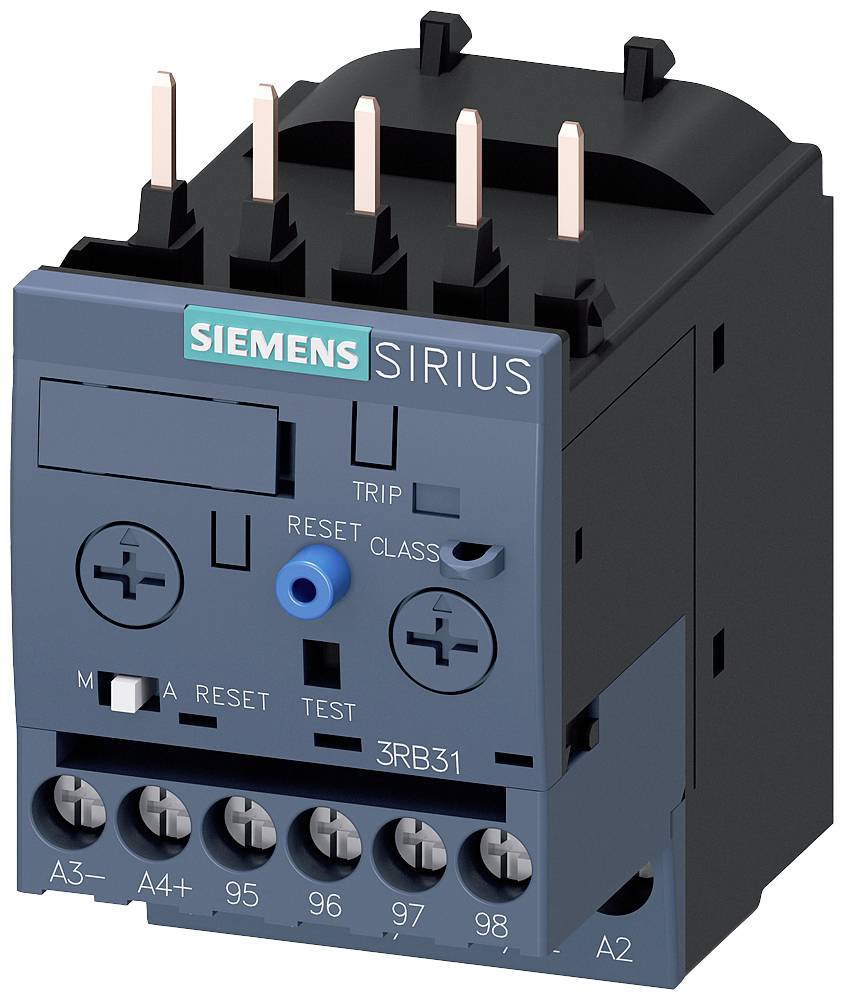

Ein Siemens Sirius Überlastrelais, Modell 3RB31, mit Anschlüssen zur Steuerung elektrischer Motoren und Schutz vor Überlastungen.

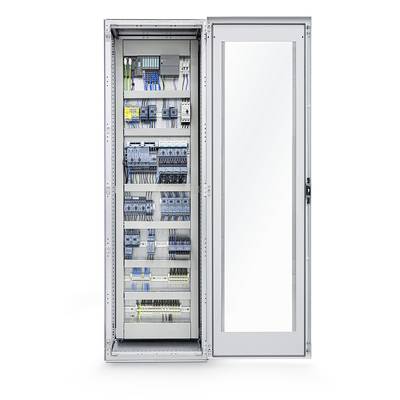

'Offener Schaltschrank mit Kabeln und elektronischen Komponenten, vertikal im Inneren angeordnet.'

'Diagramm zur Installation von elektrischen Bauteilen: 1) Träger, 2) Überstromauslöser, 3) Zubehör, 4) Abdeckung, 5) RESET, 6) Drucktaster.'

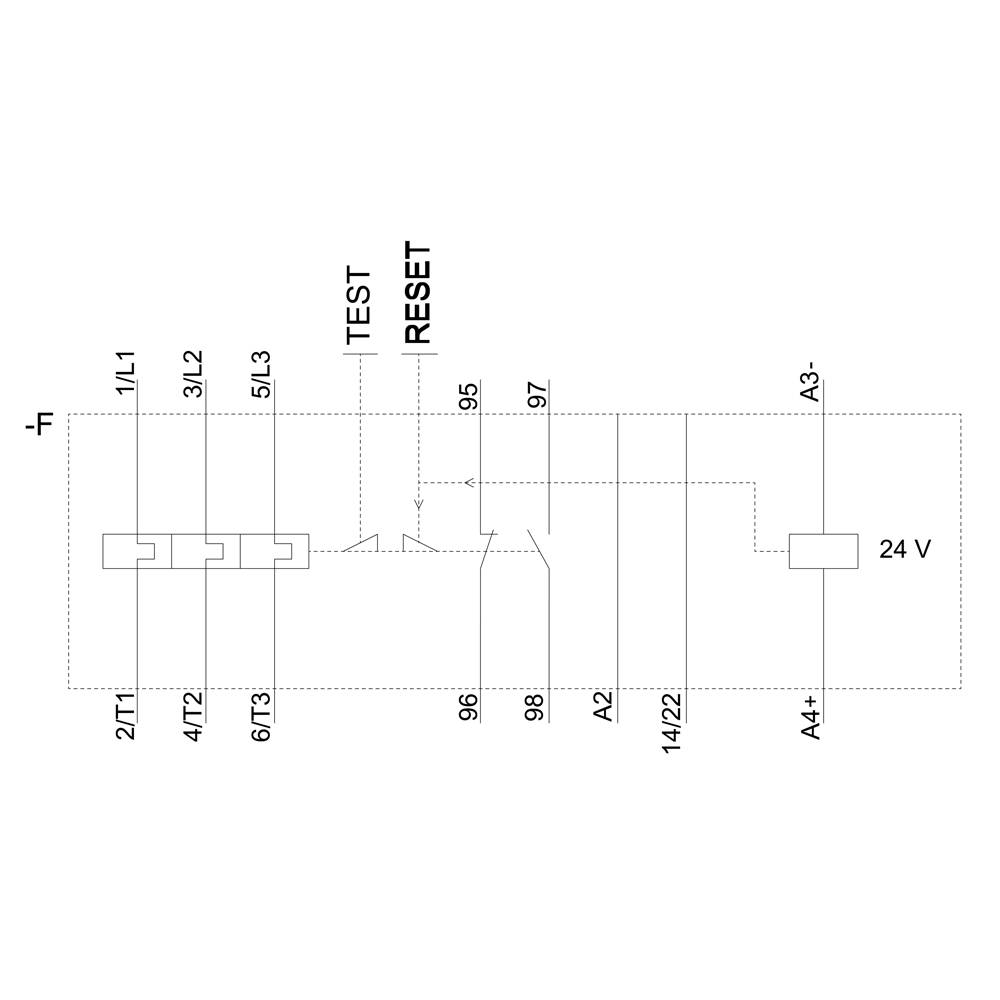

'Schaltplan eines elektrischen Systems mit Test- und Reset-Schaltern, mehreren Anschlüssen und einer 24V-Stromquelle.'

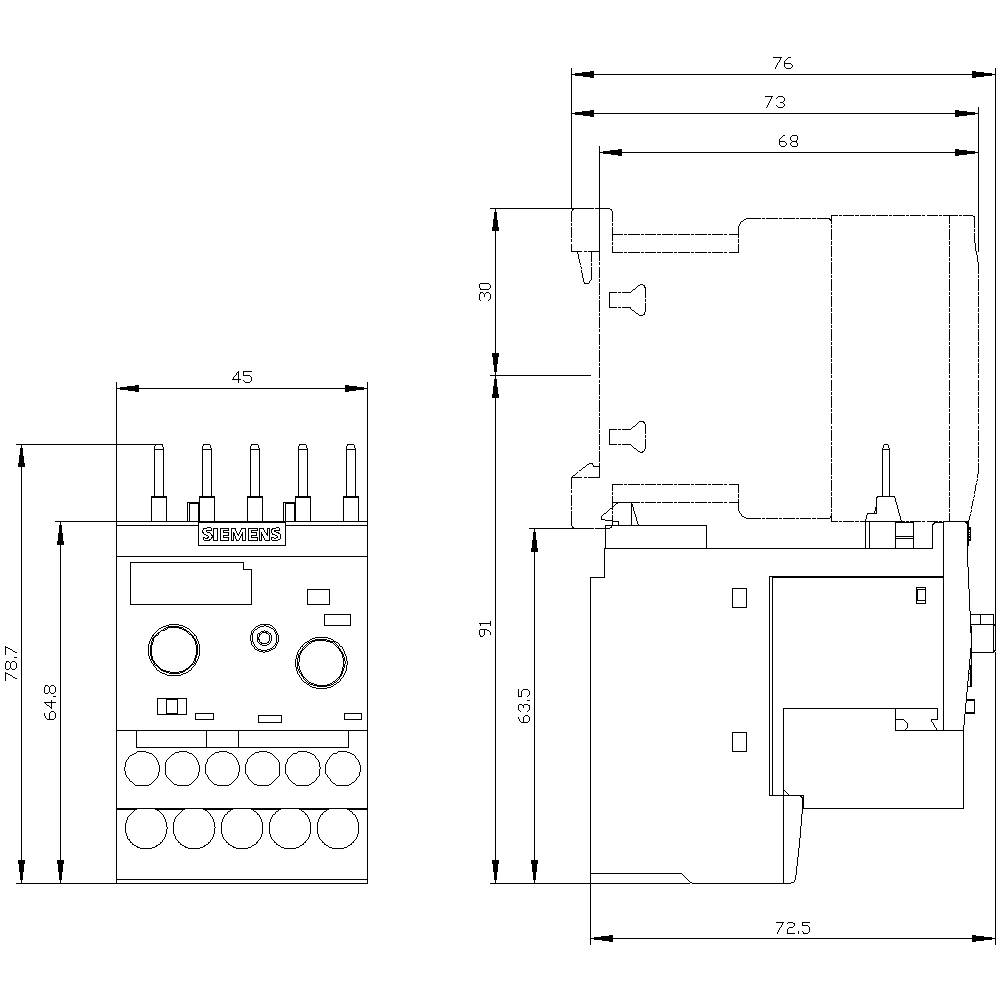

Technische Zeichnung eines elektrischen Geräts mit detaillierten Abmessungen. Vorder- und Seitenansicht zeigen Maße in Millimetern.

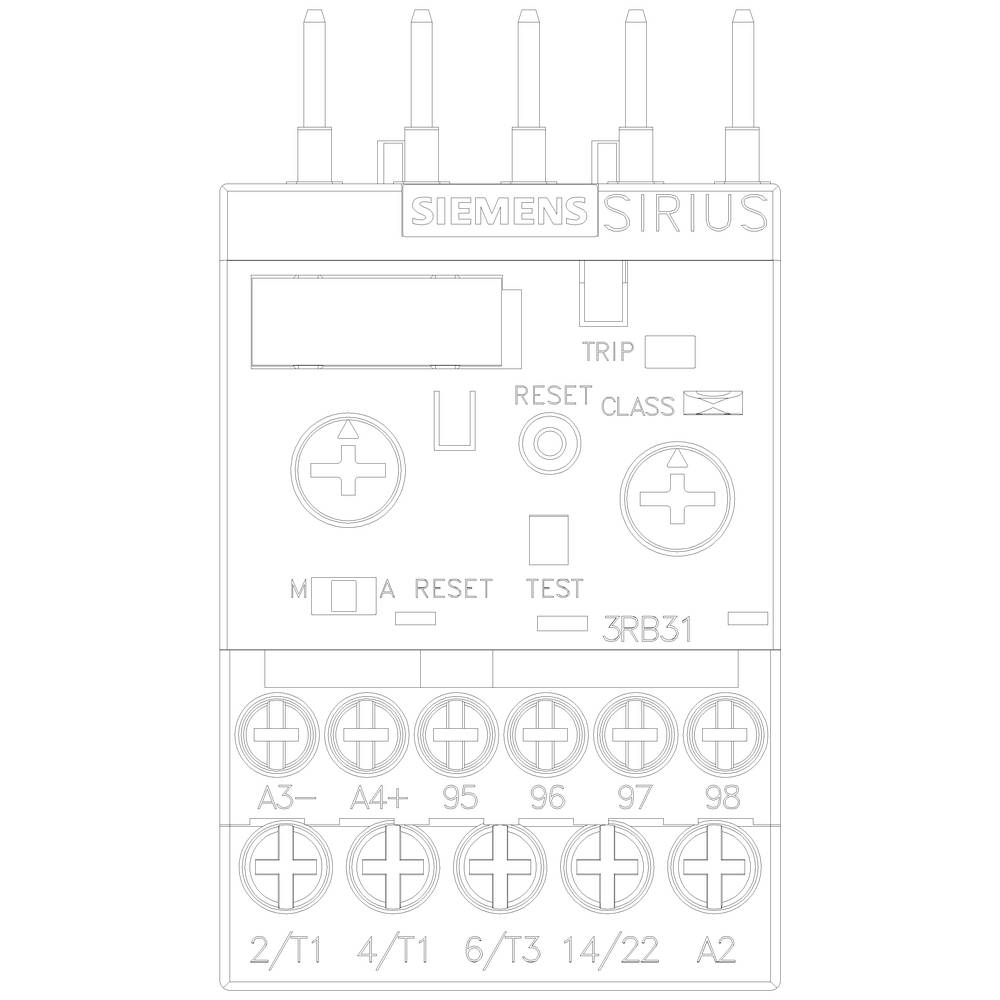

Das Bild zeigt ein Siemens SIRIUS Schaltgerät mit Tasten und Anschlussklemmen, das für den Schutz von Elektromotoren verwendet wird.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3113-4SB0

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 229,99 / Stück)

€ 229,99

inkl. MwSt.

Kostenfreier Versand

nur € 20,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 3-12A Motorschutz S00, Class 5-30, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Unser Service für Sie

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB3113-4SB0

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 3 A

Einstellbereich Strom (max.): 12 A

Einstellbereich (Strom): 3 - 12 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 79 mm

Tiefe: 73 mm

Abm.: (L x B x H) 73 x 45 x 79 mm

Inhalt: 1 St.

Gewicht: 0.2288 kg

AWG max.: 12

AWG min.: 20

Nennstrom: 12 A

Länge: 73 mm

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Schraubanschluss

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Funktionen

Kontaktart

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Bestell-Nr.:1749930

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 425,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Bestell-Nr.:1742023

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 435,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bestell-Nr.:1742024

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 569,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Bestell-Nr.:1751011

Lieferung Do., 5. Nov.

Conrad Electronic

Bistabil mit Steuereingang

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 565,00^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Bestell-Nr.:1702654

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

€ 725,00^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bestell-Nr.:1702655

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

€ 655,00^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Bestell-Nr.:1742034

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Bestell-Nr.:1742035

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

€ 199,99^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Bestell-Nr.:1742025

Lieferung Do., 5. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

€ 339,00^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Bestell-Nr.:1742026

Lieferung Do., 5. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

€ 365,00^*

Dokumente & Downloads

Datenblatt

Datenblatt 1748440 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3113-4SB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1748440 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3113-4SB0 1 St.

Beschreibung

Überlastrelais 3...12 A elektronisch für Motorschutz Baugröße S00, CLASS 5...30 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
