Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4RE0 1 St.
Brand: Siemens
SKU: 1704701
Availability: BackOrder

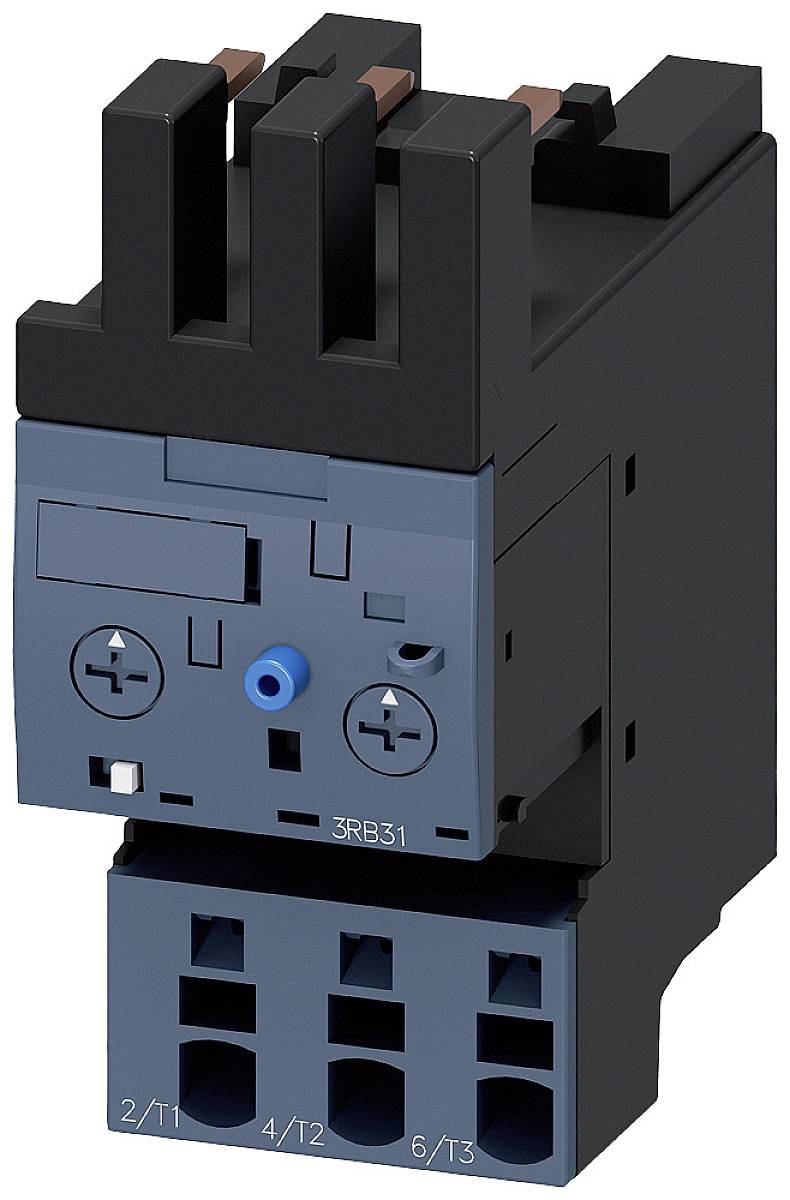

Ein schwarzes und blaues elektromagnetisches Schütz mit drei Anschlussklemmen, oft in elektrischen Steuerungen verwendet.

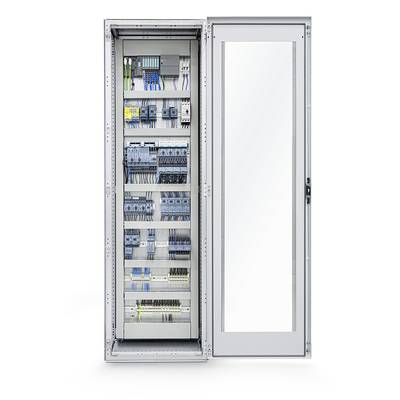

Ein metallischer Schaltschrank mit geöffneter Tür zeigt elektronische Komponenten und Verkabelung in mehreren Reihen.

'Diagramm zeigt elektronische Überstromrelais mit Bauteilen: Träger, Zubehör, Drücker für RESET, Abdeckung. Markierungen ① bis ⑥ erklärt.'

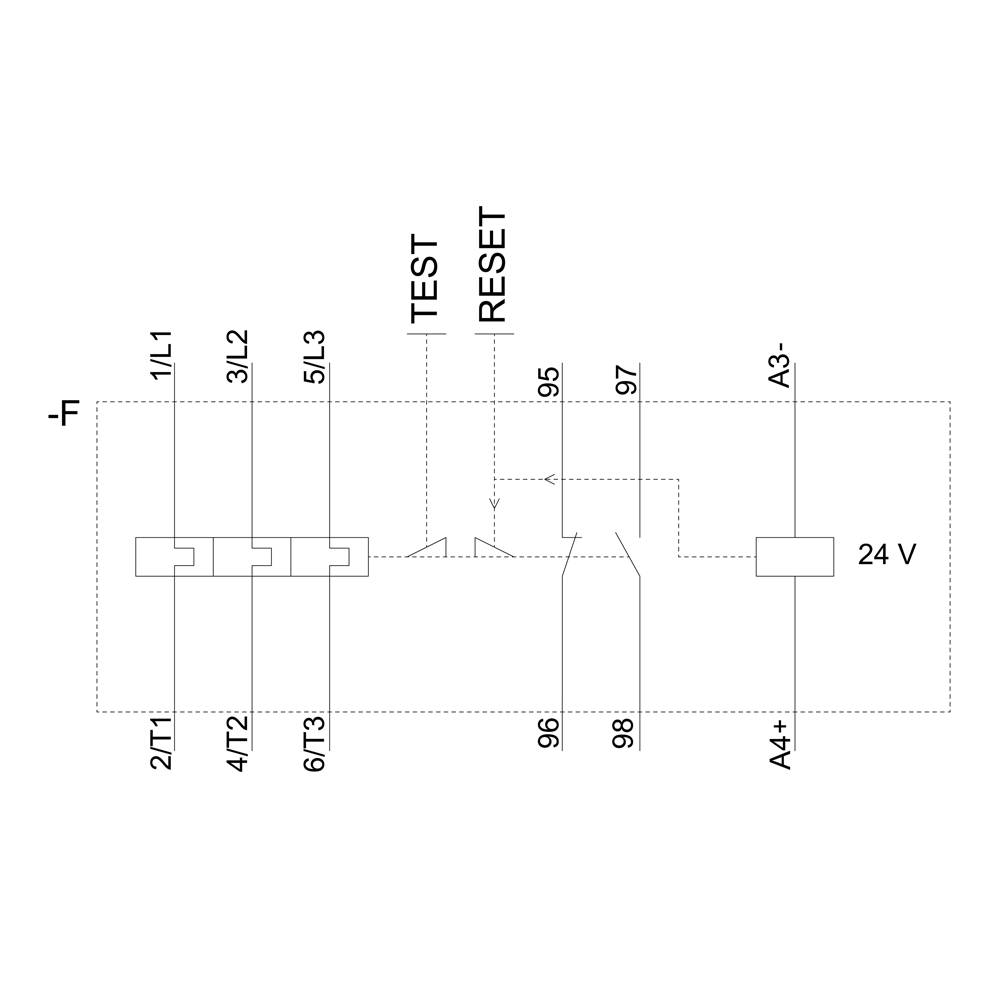

Schaltschema für ein elektrisches System mit Test- und Reset-Funktion. Zeigt nummerierte Anschlüsse und 24V-Stromversorgung.

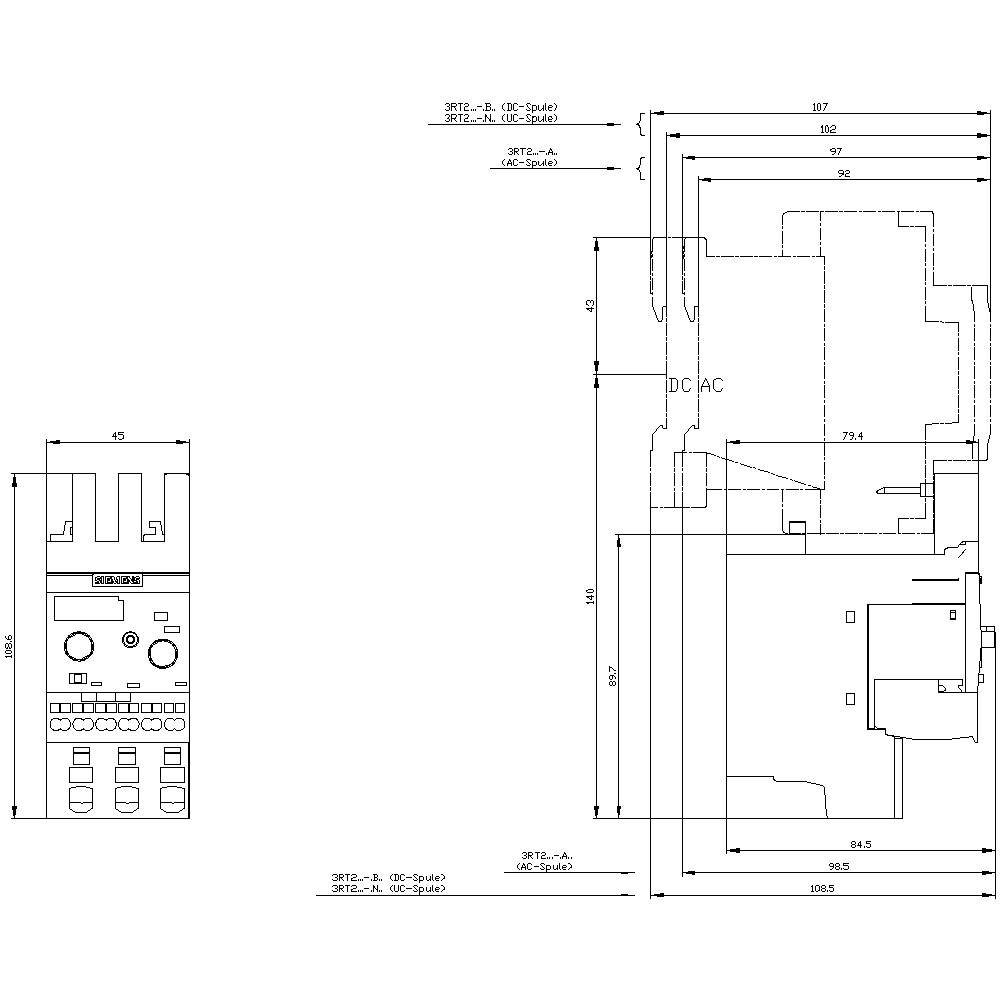

'Schaltplan eines elektrischen Geräts mit Abmessungen in Millimetern. Zeigt Front- und Seitenansicht mit Details zu Anschlüssen und Komponenten.'

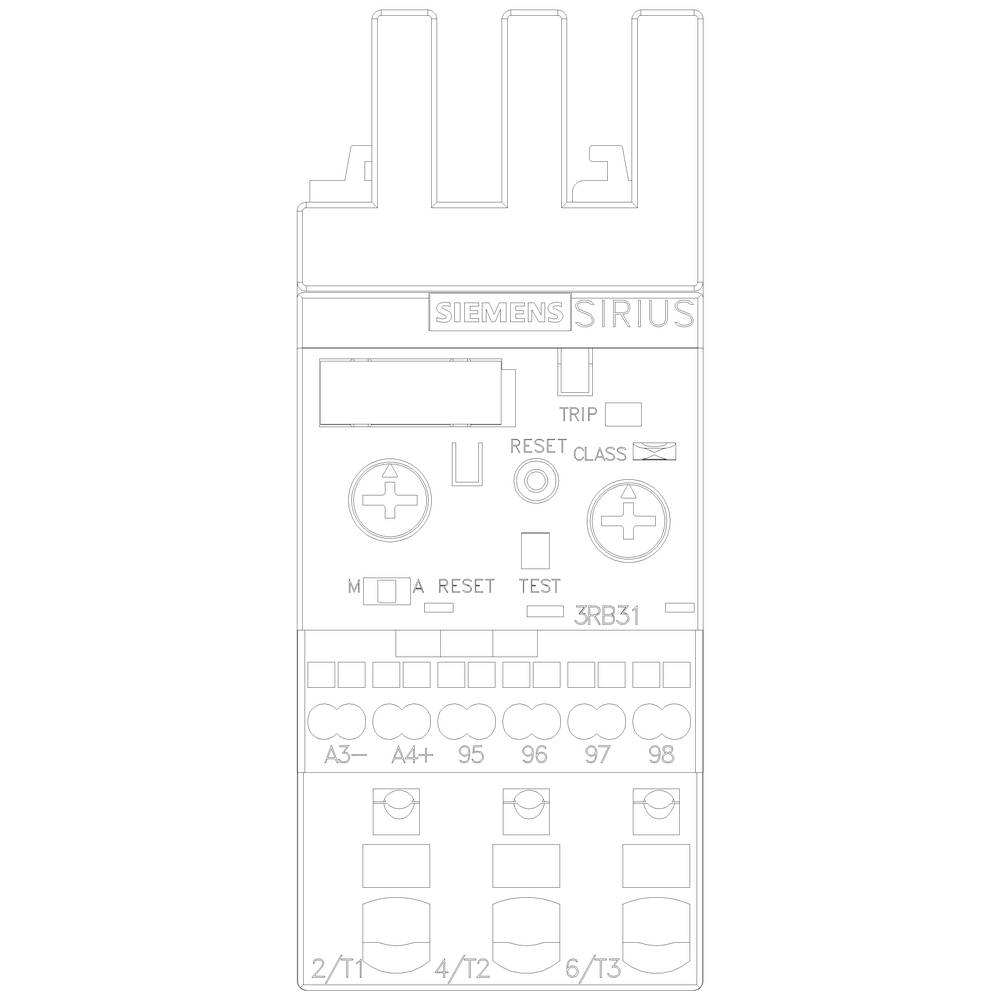

'Siemens SIRIUS'-Schütz mit Test- und Reset-Tasten, LED-Anzeigen, und Klemmenbeschriftung unten, Modell 3RB31.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3123-4RE0

Baugröße

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 244,99 / Stück)

€ 244,99

inkl. MwSt.

Kostenfreier Versand

nur € 20,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 0,1-0,4A Motorschutz S0, Class 5-30, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB3123-4RE0

Baugröße: S0

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 0.1 A

Einstellbereich Strom (max.): 0.4 A

Einstellbereich (Strom): 0.1 - 0.4 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 109 mm

Abm.: (L x B x H) 85 x 45 x 109 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 18

Nennstrom: 0.4 A

Länge: 85 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Federzuganschluss

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Funktionen

Kontaktart

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Bestell-Nr.:1749930

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 425,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Bestell-Nr.:1742023

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 435,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bestell-Nr.:1742024

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 569,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Bestell-Nr.:1751011

Lieferung Do., 5. Nov.

Conrad Electronic

Bistabil mit Steuereingang

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 565,00^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Bestell-Nr.:1702654

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

€ 725,00^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bestell-Nr.:1702655

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

€ 655,00^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Bestell-Nr.:1742034

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Bestell-Nr.:1742035

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

€ 199,99^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Bestell-Nr.:1742025

Lieferung Do., 5. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

€ 339,00^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Bestell-Nr.:1742026

Lieferung Do., 5. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

€ 365,00^*

Dokumente & Downloads

Datenblatt

Datenblatt 1704701 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4RE0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704701 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4RE0 1 St.

Beschreibung

Überlastrelais 0,1...0,4 A elektronisch für Motorschutz Baugröße S0, CLASS 5...30 Schützanbau Hauptstromkreis: Federzugklemme Hilfsstromkreis: Federzugklemme Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
