Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3143-4XB0 1 St.
Brand: Siemens
SKU: 1743366
Availability: BackOrder

Ein schwarzes und graues elektrisches Schaltgerät von Siemens mit Anschlüssen auf der Oberseite und Einstellungen auf der Vorderseite.

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Leitungen, organisiert in mehreren Ebenen.

'Abbildung eines elektronischen Überstromrelais 3RB3 mit passendem Zubehör. Gezeigt werden Einbauteile und Reset-Mechanismen.'

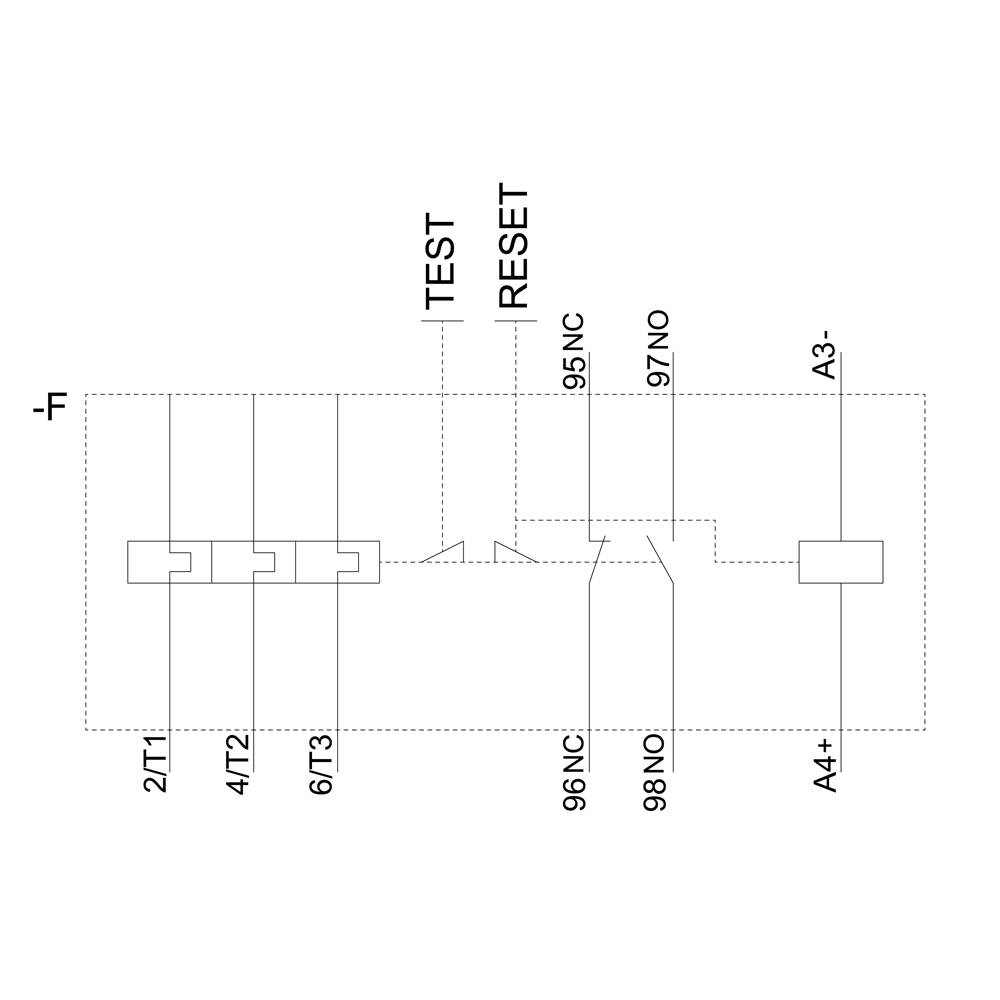

Schaltschema eines elektrischen Schaltsystems mit Klemmenbezeichnungen 'T1', 'T2', 'T3', 'NC', 'NO', 'TEST' und 'RESET'.

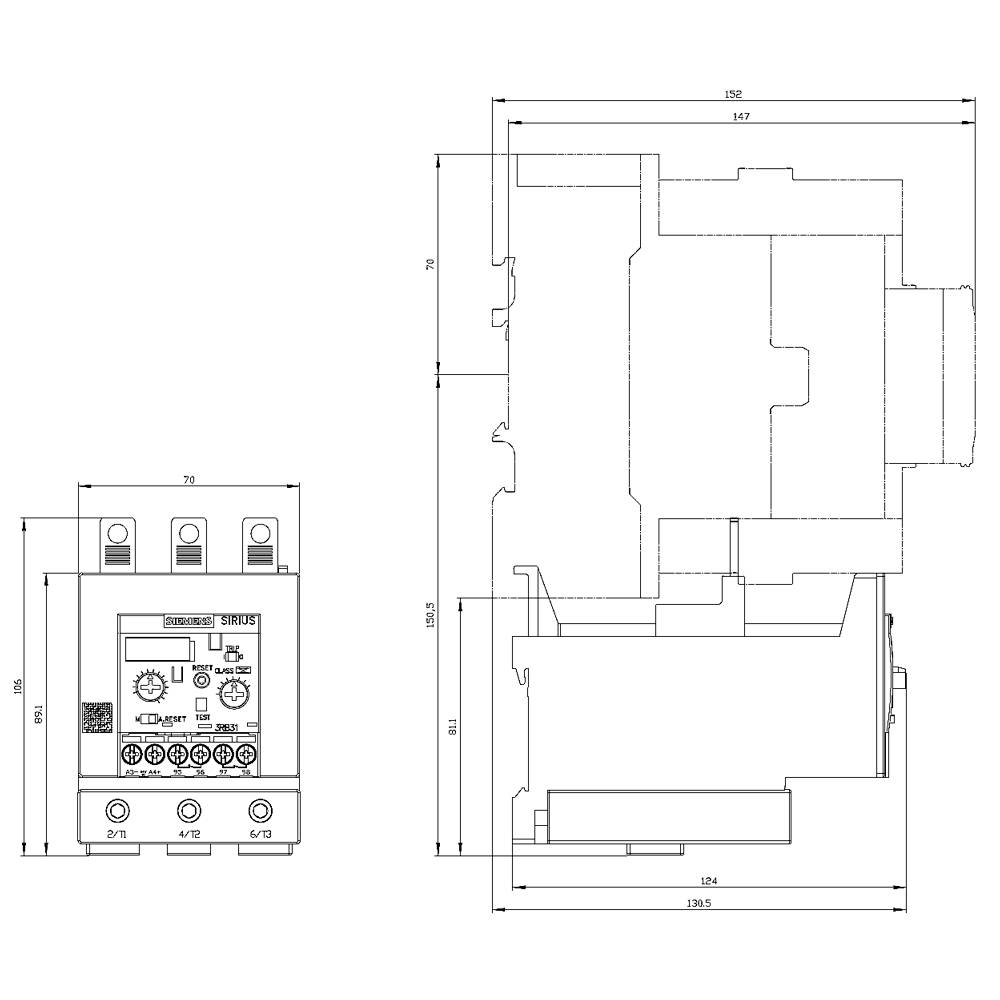

Elektrischer Schaltplan eines Geräts mit Abmessungen in Millimeter. Zeigt Anschlüsse, Knöpfe und interne Struktur.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3143-4XB0

Baugröße

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 415,00 / Stück)

€ 415,00

inkl. MwSt.

Kostenfreier Versand

nur € 29,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher bei senkrechter Berührung von vorn nach IEC 60529
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB3143-4XB0

Baugröße: S3

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 32 A

Einstellbereich Strom (max.): 115 A

Einstellbereich (Strom): 32 - 115 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 106 mm

Abm.: (L x B x H) 124 x 70 x 106 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 115 A

Länge: 124 mm

Querschnitt flexibel (min.): 2.5 mm²

Querschnitt starr (min.): 2.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Schraubanschluss

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Funktionen

Kontaktart

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Bestell-Nr.:1749930

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 425,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Bestell-Nr.:1742023

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 435,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bestell-Nr.:1742024

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 569,00^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Bestell-Nr.:1751011

Lieferung Do., 5. Nov.

Conrad Electronic

Bistabil mit Steuereingang

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

€ 565,00^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Bestell-Nr.:1702654

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

€ 725,00^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bestell-Nr.:1702655

Lieferung Do., 5. Nov.

Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

€ 655,00^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Bestell-Nr.:1742034

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

€ 149,99^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Bestell-Nr.:1742035

Lieferung Do., 5. Nov.

Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

€ 199,99^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Bestell-Nr.:1742025

Lieferung Do., 5. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

€ 339,00^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Bestell-Nr.:1742026

Lieferung Do., 5. Nov.

Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

€ 365,00^*

Dokumente & Downloads

Datenblatt

Datenblatt 1743366 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3143-4XB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743366 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3143-4XB0 1 St.

Beschreibung

Überlastrelais 32...115 A elektronisch für Motorschutz Baugröße S3, CLASS 5E...30E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
