Name: Überlastrelais Siemens 3RU2116-1EC0 1 St.
Brand: Siemens
SKU: 1702264
Availability: BackOrder

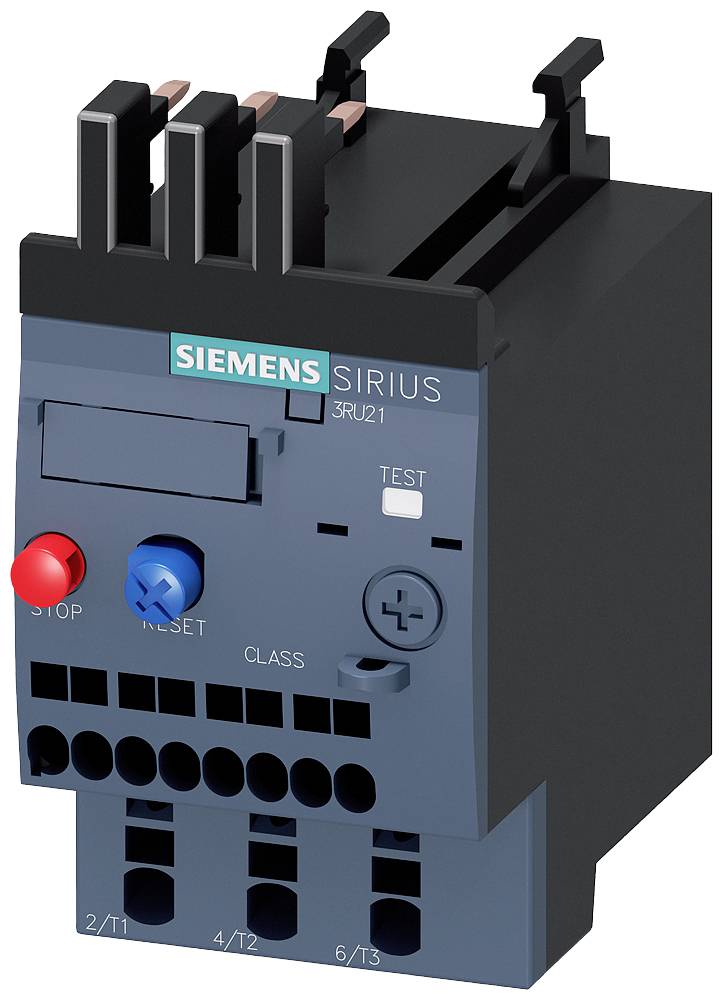

Elektrischer Motorschutzschalter von Siemens mit Testtaste und farbigen Druckknöpfen zum Ein- und Ausschalten.

Offener Schaltschrank mit elektrischen Komponenten wie Sicherungen, Schalter und Verkabelung, die geordnet auf verschiedenen Ebenen montiert sind.

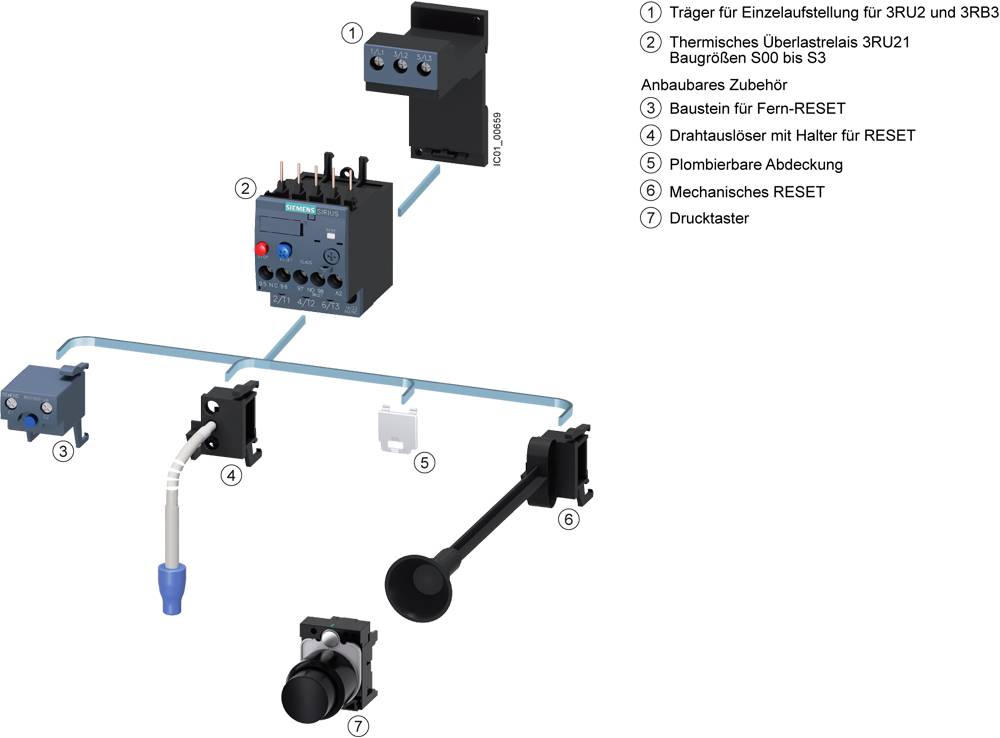

'Schematische Darstellung eines elektrischen Schaltkreises mit Beschriftungen für Bauteile wie Träger, Thermische Überlastrelais und RESET-Mechanismen.'

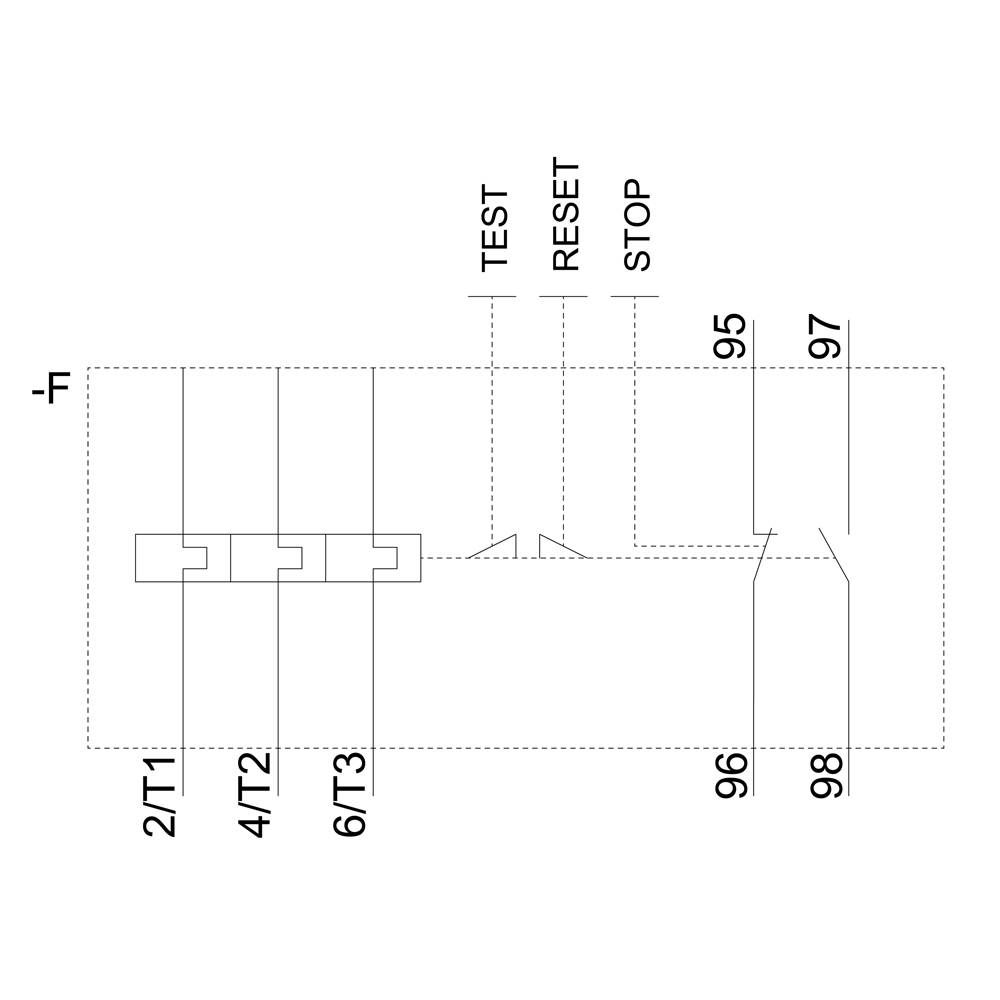

Schaltplan mit Anschlussklemmen 2/T1, 4/T2, 6/T3. Vertikale Linien markieren Test, Reset, und Stop-Schaltpositionen, nummeriert 95 bis 98.

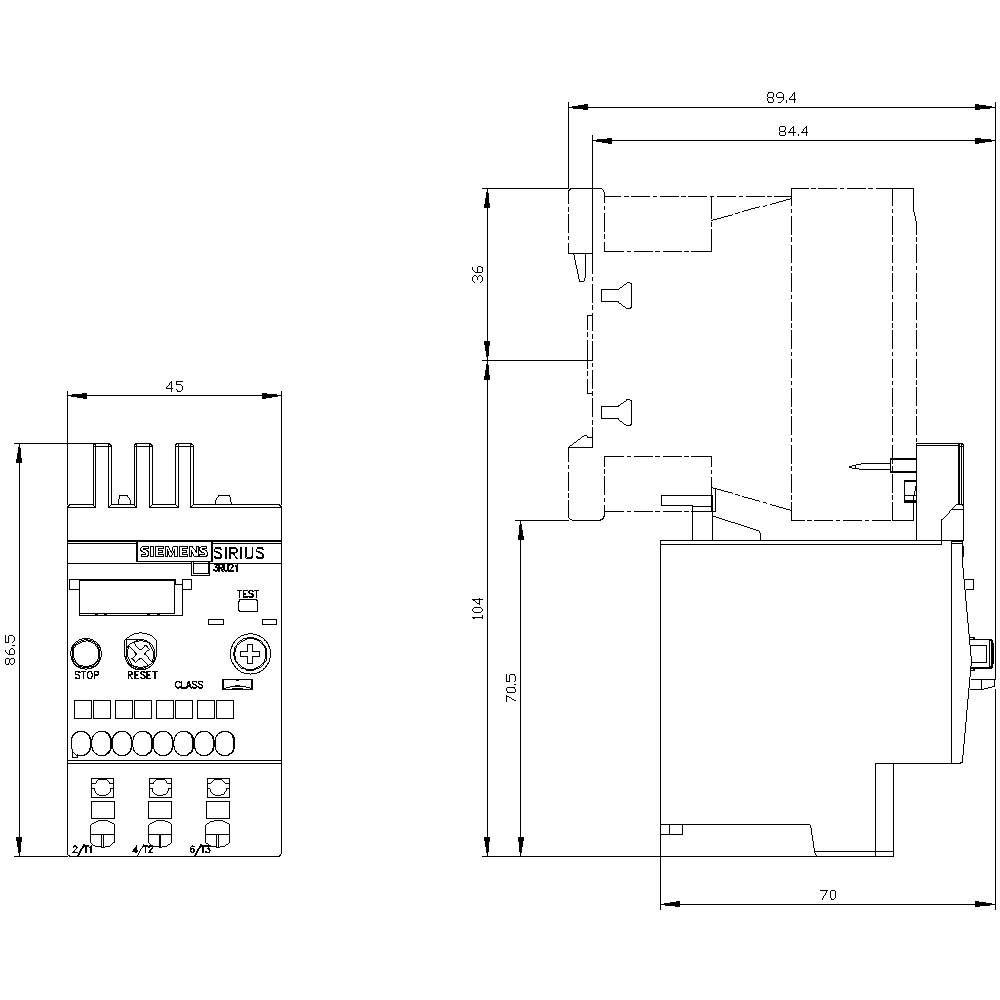

Technische Zeichnung eines Siemens SIRIUS Schaltschaltgeräts mit frontaler und seitlicher Ansicht, detaillierte Maße angegeben.

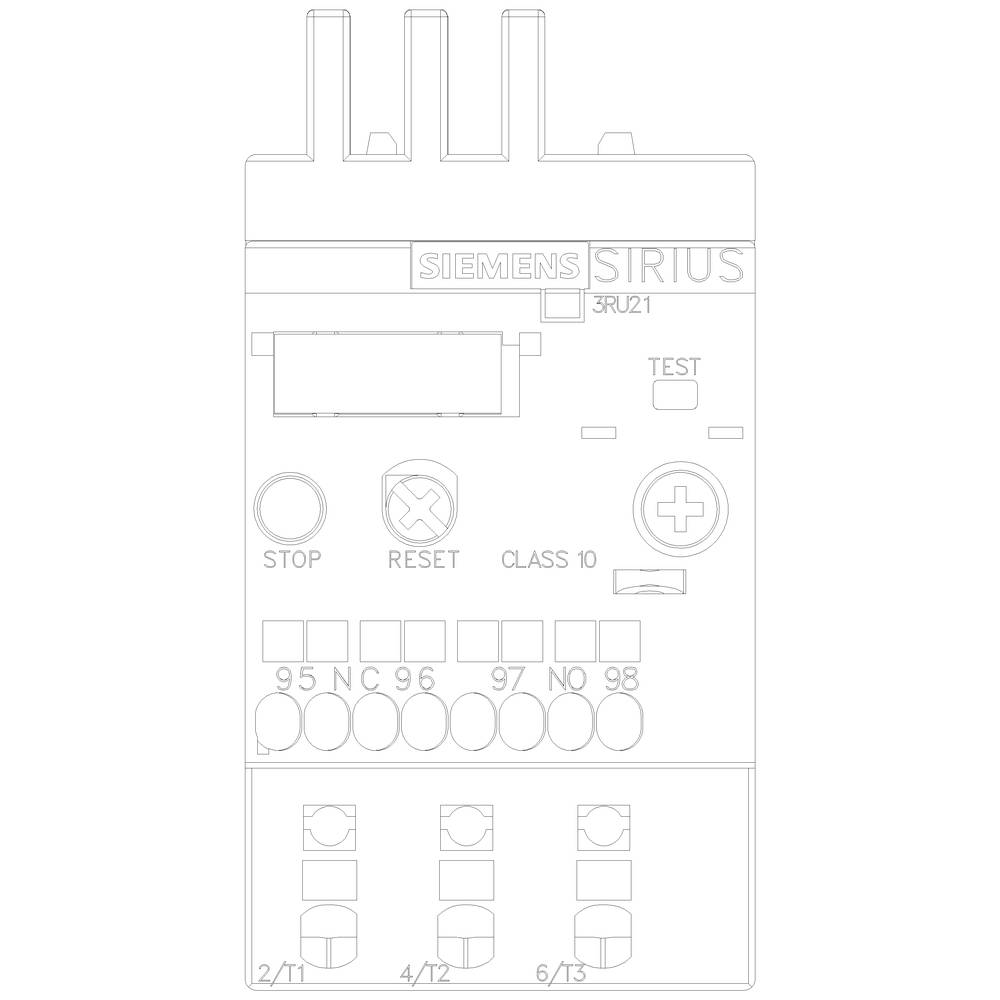

Ein Siemens Sirius 3RU21 Motorschutzrelais mit Stop- und Reset-Tasten sowie Test-Funktion. Zeigt Anschlussklemmen und Einstellmöglichkeiten.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2116-1EC0

Baugröße

S00

Betriebsspannung

690 V

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 85,99 / Stück)

€ 85,99

inkl. MwSt.

Kostenfreier Versand

nur € 9,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 2,8-4,0A Motorschutz S00, Class 10, Schützanbau

Anbaumotorschutzrelais,Bimetallrelais,Federzugmotorschutzrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,SIRIUS,Thermorelais,Zugfedermotorschutzrelais,Überlastauslöser

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2116-1EC0

Baugröße: S00

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 2.8 A

Einstellbereich Strom (max.): 4.0 A

Einstellbereich (Strom): 2.8 - 4.0 A

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 87 mm

Tiefe: 70 mm

Abm.: (B x H x T) 45 x 87 x 70 mm

Inhalt: 1 St.

Gewicht: 0.1793 kg

AWG max.: 12

AWG min.: 20

Nennstrom: 4 A

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Federzuganschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702264 Überlastrelais Siemens 3RU2116-1EC0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702264 Überlastrelais Siemens 3RU2116-1EC0 1 St.

Beschreibung

Überlastrelais 2,8...4,0 A thermisch für Motorschutz Baugröße S00, CLASS 10 Schützanbau Hauptstromkreis: Federzugklemme Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
