Überlastrelais Siemens 3RU2116-1JC0 1 St. kaufen

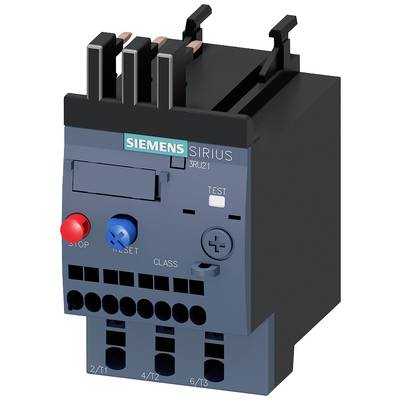

Ein Siemens Sirius Überlastrelais mit Testknopf und zwei Tasten zum Zurücksetzen. Anschlüsse sind unten angebracht.

Abbildung ähnlich

Ein offener Schaltschrankschrank mit elektronischen Komponenten und Kabeln zeigt die interne Anordnung der technischen Geräte.

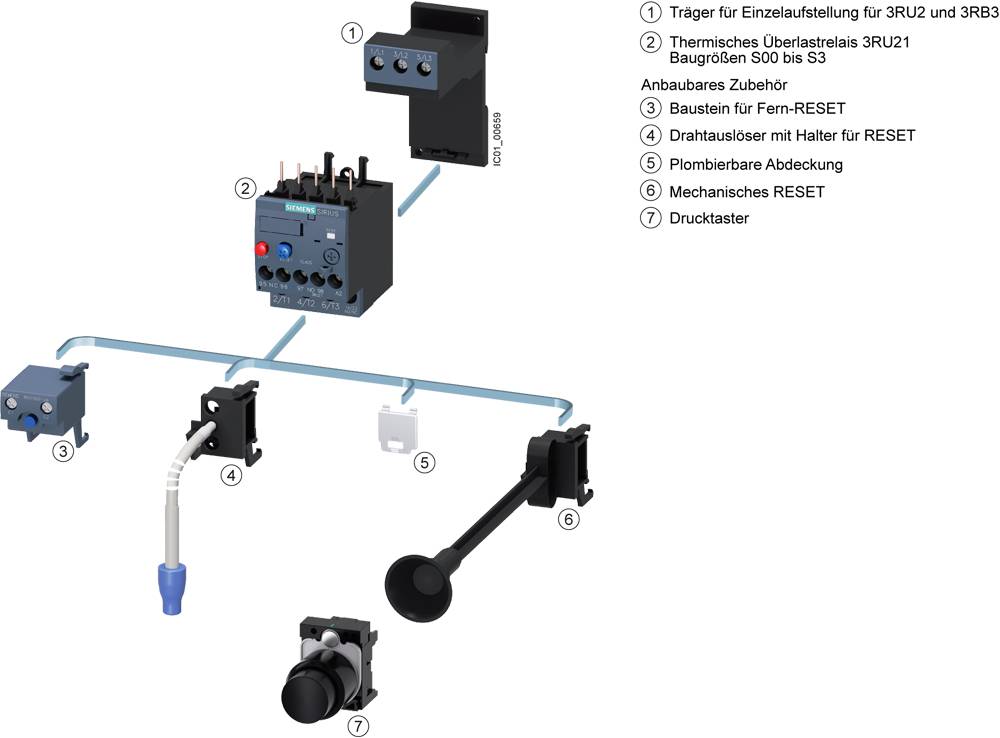

Diagramm zeigt Zubehör und Komponenten eines thermischen Überlastrelais. Details: RESET-Mechanismen, Drückertasten, Halterungen.

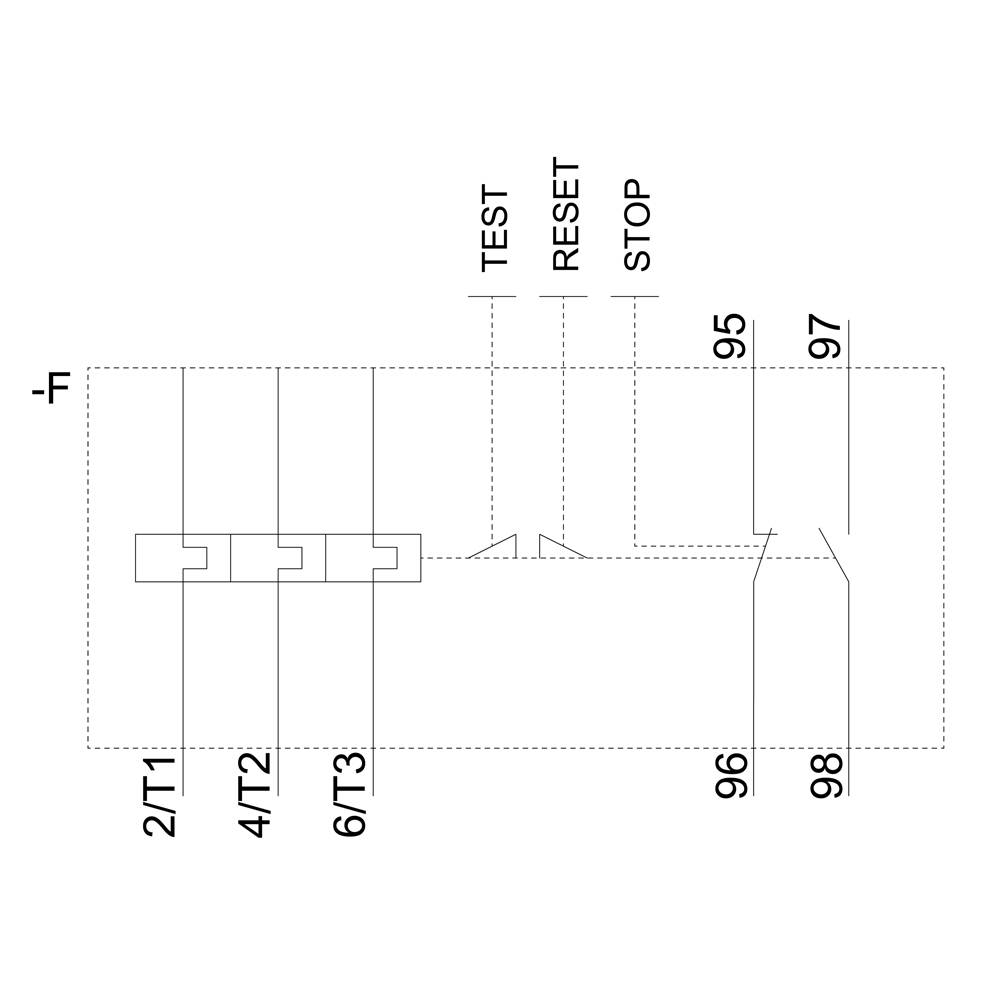

Diagramm eines Schaltungsplans mit Beschriftungen 'TEST', 'RESET', 'STOP', verbunden mit nummerierten Linien 2/T1, 4/T2, 6/T3.

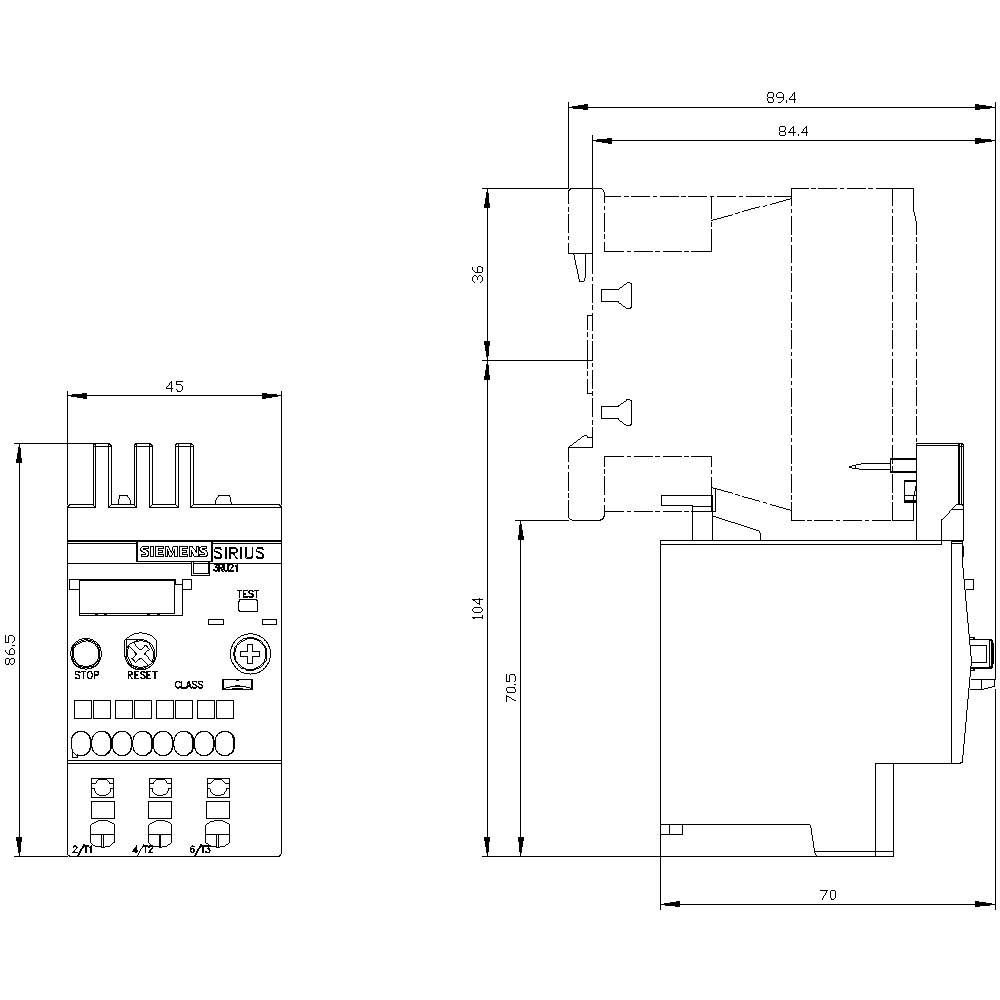

Technische Zeichnung eines elektrischen Schaltgeräts mit Maßen. Links Frontansicht mit Tasten und Anschlüssen, rechts Seitenansicht.

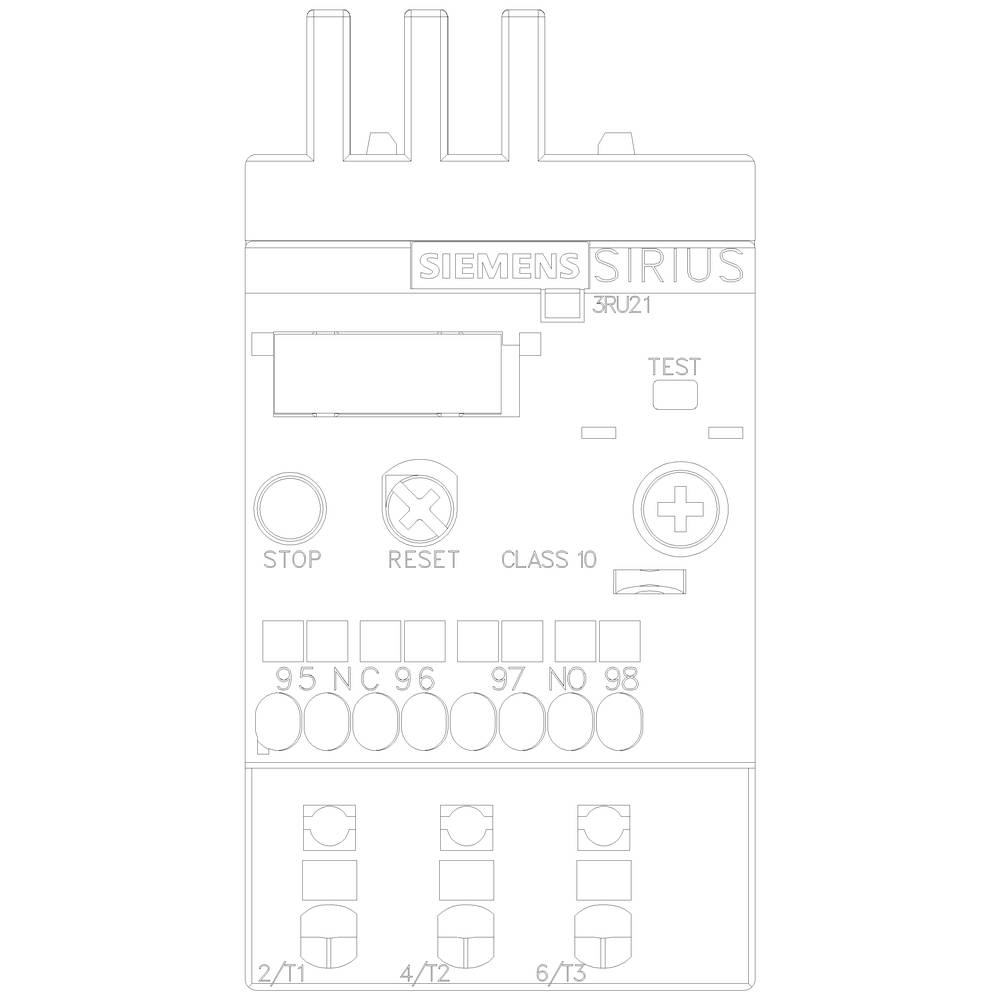

Abbildung eines Siemens Sirius Motorschutzschalters 3RU21 mit Tasten für 'Stop' und 'Reset' sowie Anschlüssen für Verdrahtung.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2116-1JC0

Baugröße

S00

Betriebsspannung

690 V

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 37,42

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Sept.

Versand

€ 56,66

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 7,0-10A Motorschutz S00, Class 10, Schützanbau

Anbaumotorschutzrelais,Bimetallrelais,Federzugmotorschutzrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,SIRIUS,Thermorelais,Zugfedermotorschutzrelais,Überlastauslöser

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2116-1JC0

Baugröße: S00

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 7.0 A

Einstellbereich Strom (max.): 10 A

Einstellbereich (Strom): 7.0 - 10 A

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 87 mm

Tiefe: 70 mm

Abm.: (B x H x T) 45 x 87 x 70 mm

Inhalt: 1 St.

Gewicht: 0.1848 kg

AWG max.: 12

AWG min.: 20

Nennstrom: 10 A

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Federzuganschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1730705 Überlastrelais Siemens 3RU2116-1JC0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1730705 Überlastrelais Siemens 3RU2116-1JC0 1 St.

Beschreibung

Überlastrelais 7,0...10 A thermisch für Motorschutz Baugröße S00, CLASS 10 Schützanbau Hauptstromkreis: Federzugklemme Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
