Name: Überlastrelais Siemens 3RU2126-4PC0 1 St.
Brand: Siemens
SKU: 1744886
Availability: BackOrder

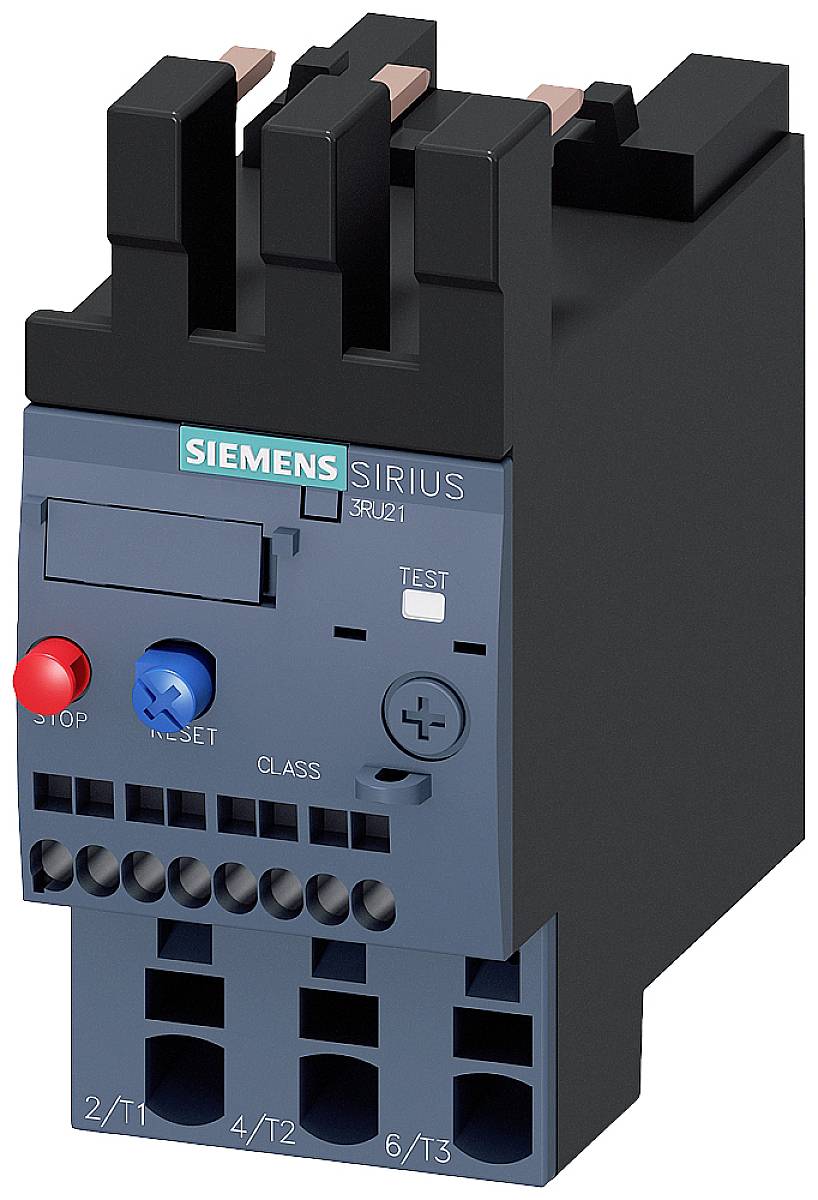

Ein Siemens Sirius 3RU21 Gerät, mit Bedienelementen wie Stop- und Reset-Tasten, Testknopf und Einstellrad für die Klasse.

Ein geöffneter Schaltschrank mit mehreren Ebenen von Schaltungen und Kabeln, verschiedene Steuergeräte und Anschlüsse sichtbar.

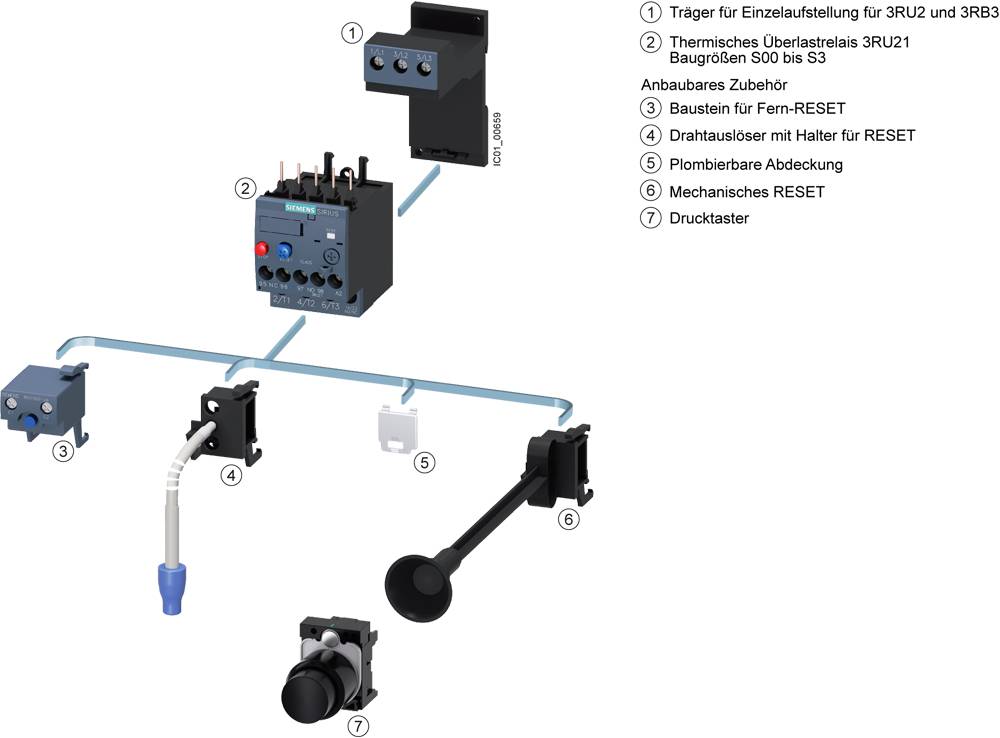

Übersichtsschaltbild einer Steuerungseinheit mit Komponenten: Träger, Thermischer Überlastrelais, Fern-RESET, Drucktaster.

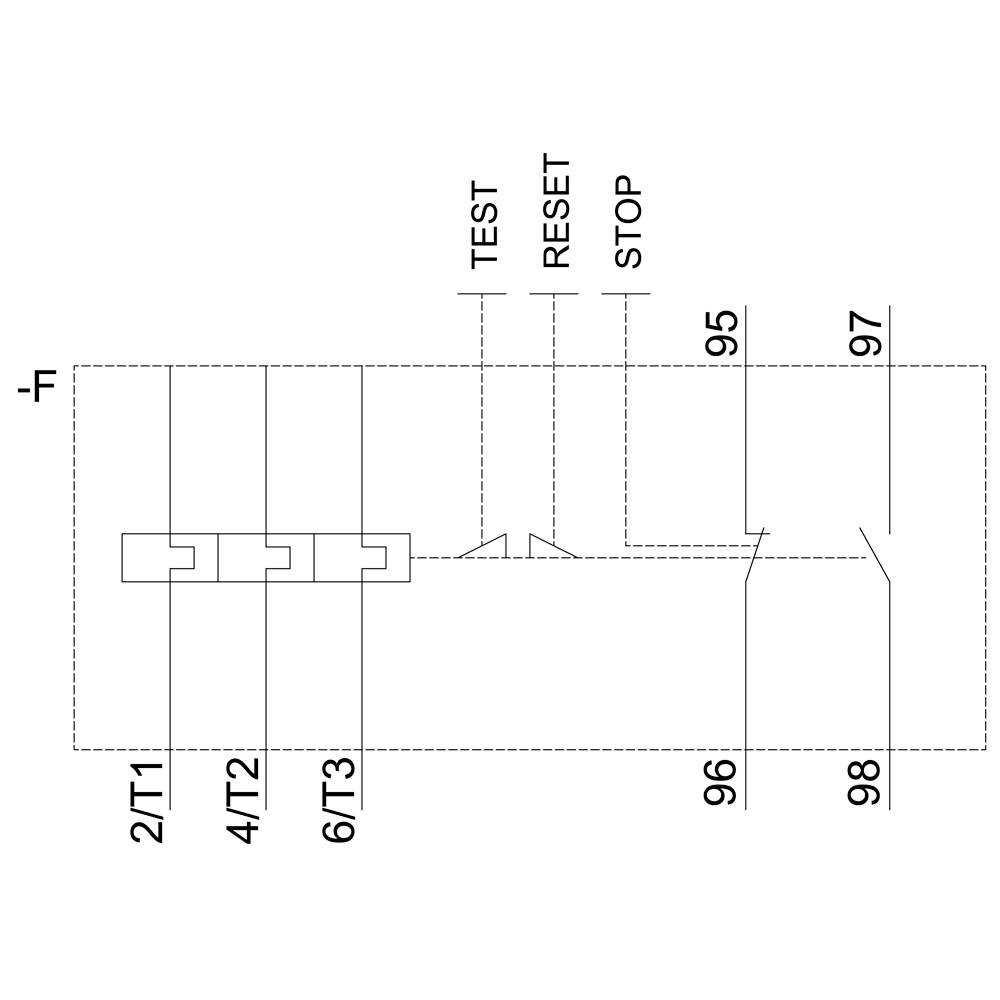

'Schaltplan eines Steuergeräts mit drei Tasten: TEST, RESET und STOP. Leitungen zu Anschlüssen 2/T1, 4/T2, 6/T3.'

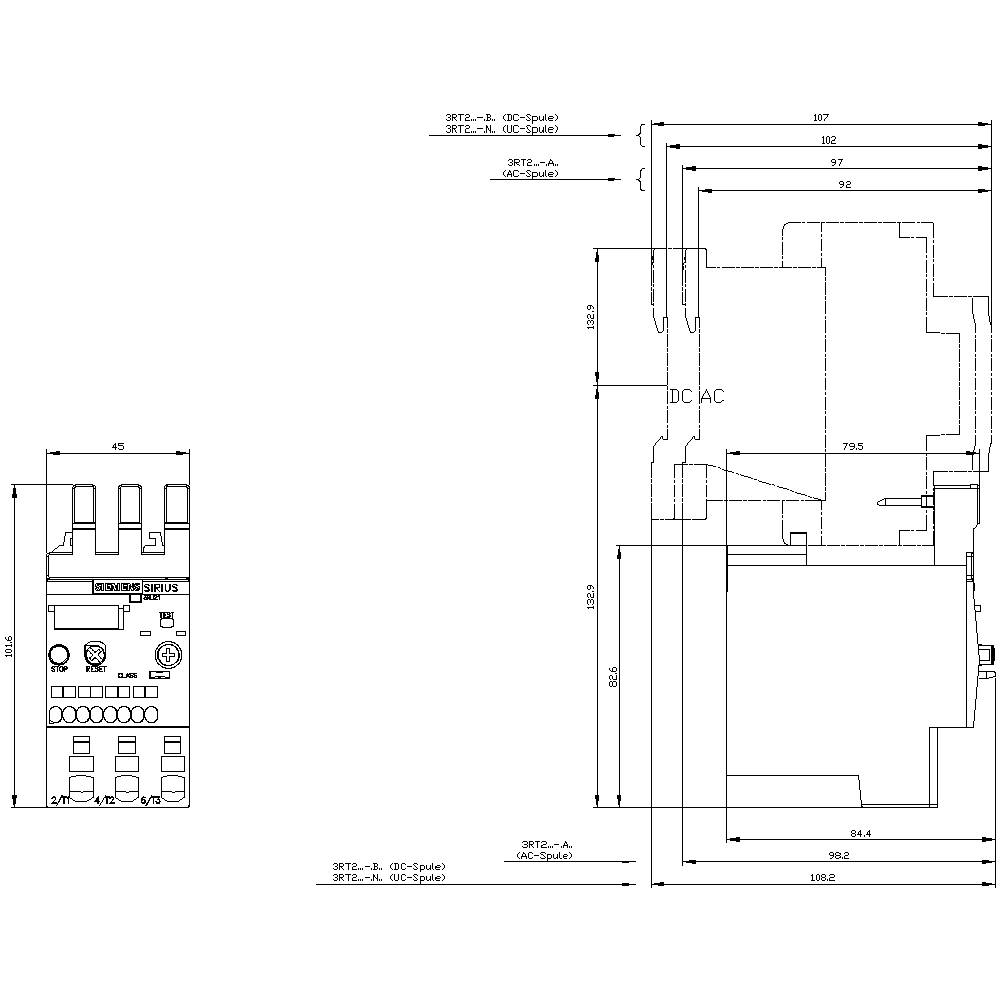

Technische Zeichnung eines elektrischen Bauteils mit Front- und Seitenansicht. Abmessungen und Anschlüsse sind detailliert angegeben.

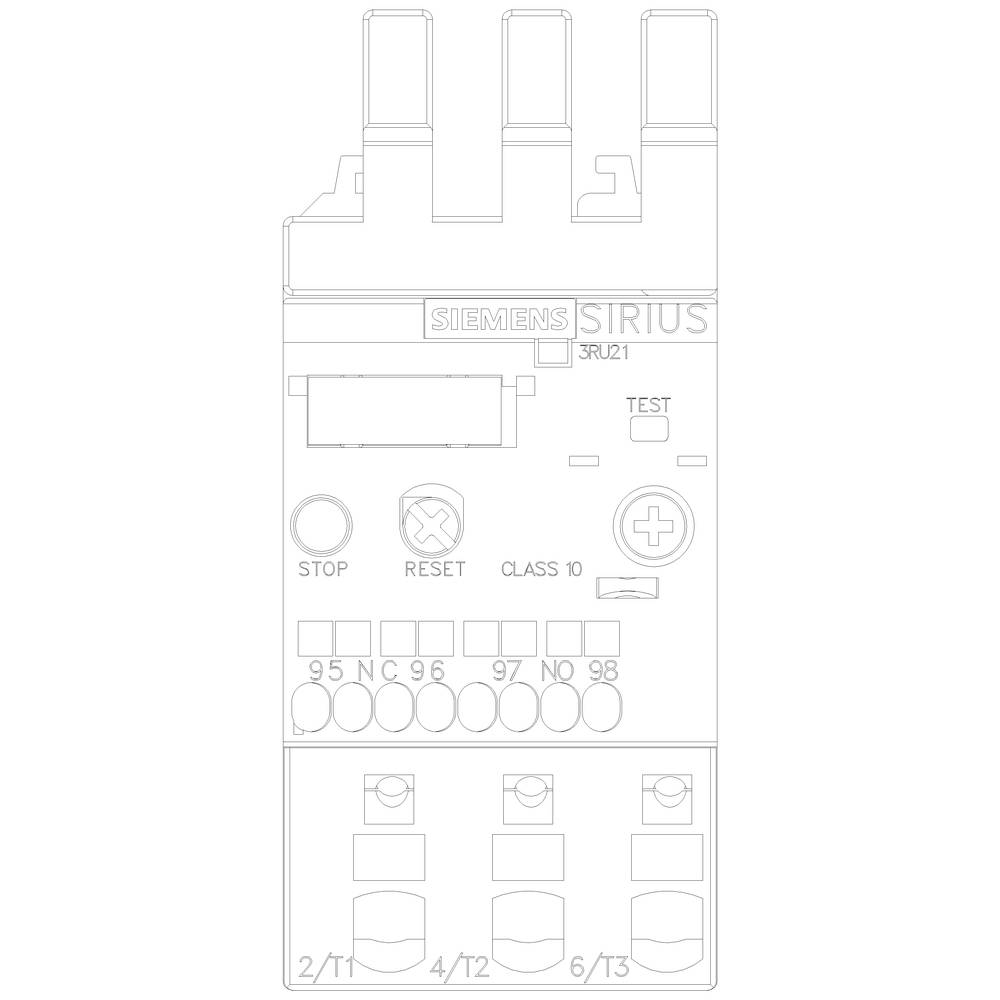

Schaltplan eines Siemens SIRIUS 3RU21 Thermorelais. Zeigt Anschlussklemmen, Test- und Reset-Tasten sowie Beschriftungen.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2126-4PC0

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 134,99 / Stück)

€ 134,99

inkl. MwSt.

Kostenfreier Versand

nur € 11,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 30-36A Motorschutz S0, Class 10, Schützanbau

Anbaumotorschutzrelais,Bimetallrelais,Federzugmotorschutzrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Zugfedermotorschutzrelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2126-4PC0

Baugröße: S0

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 30 A

Einstellbereich Strom (max.): 36 A

Einstellbereich (Strom): 30 - 36 A

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 84 mm

Abm.: (B x H x T) 45 x 102 x 84 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 18

Nennstrom: 36 A

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Federzuganschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744886 Überlastrelais Siemens 3RU2126-4PC0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744886 Überlastrelais Siemens 3RU2126-4PC0 1 St.

Beschreibung

Überlastrelais 30...36 A thermisch für Motorschutz Baugröße S0, CLASS 10 Schützanbau Hauptstromkreis: Federzugklemme Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
