Überlastrelais Siemens 3RU2136-4FD1 1 St. kaufen

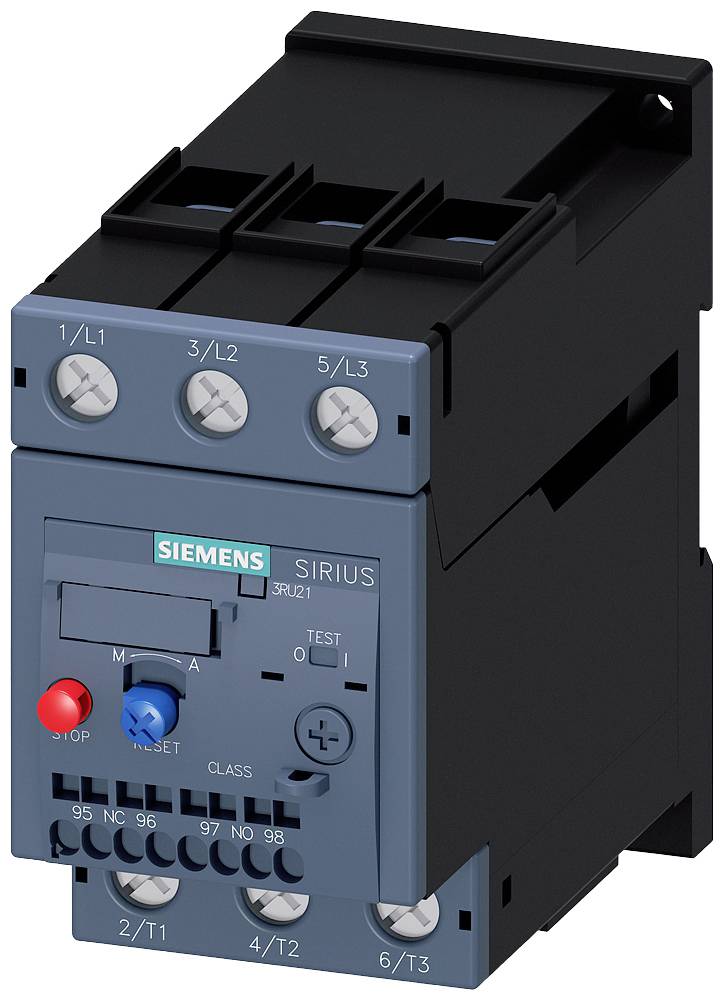

Ein elektronisches Schütz von Siemens für die Steuerung elektrischer Lasten, mit Anschlüssen und einem blauen Bedienknopf.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren elektrischen Komponenten und Verdrahtungen.

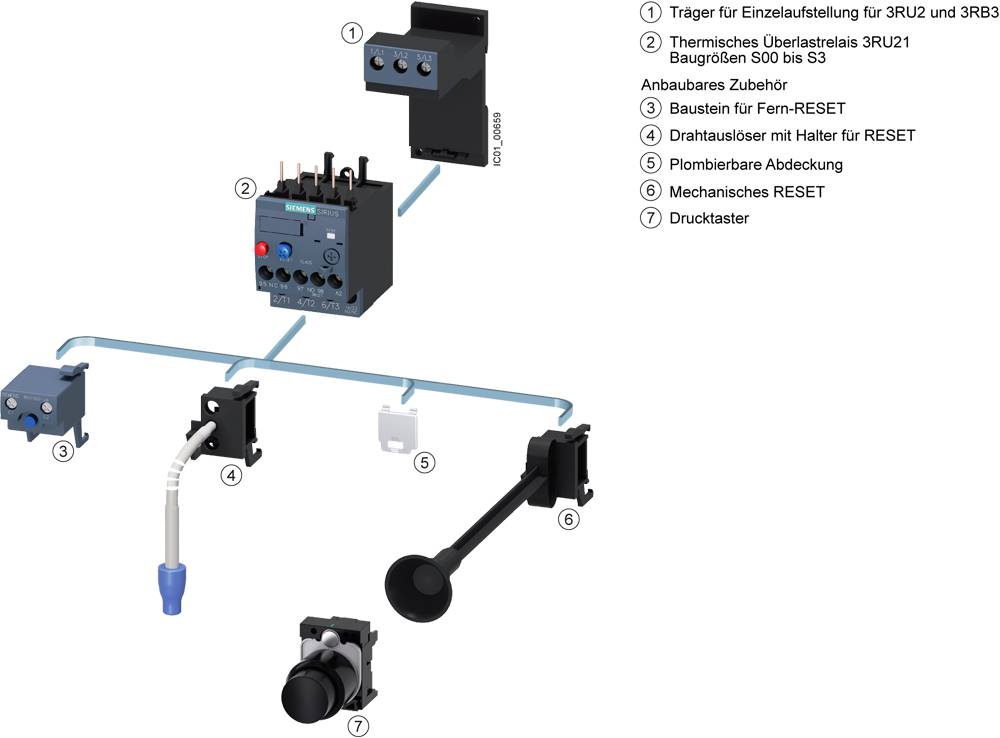

'Schaltgerät mit Komponenten: Träger, Thermischer Überlastrelais, Fern-RESET, Drahtauslöser, Abdeckungen, Mechanisches RESET, Drucktaster.'

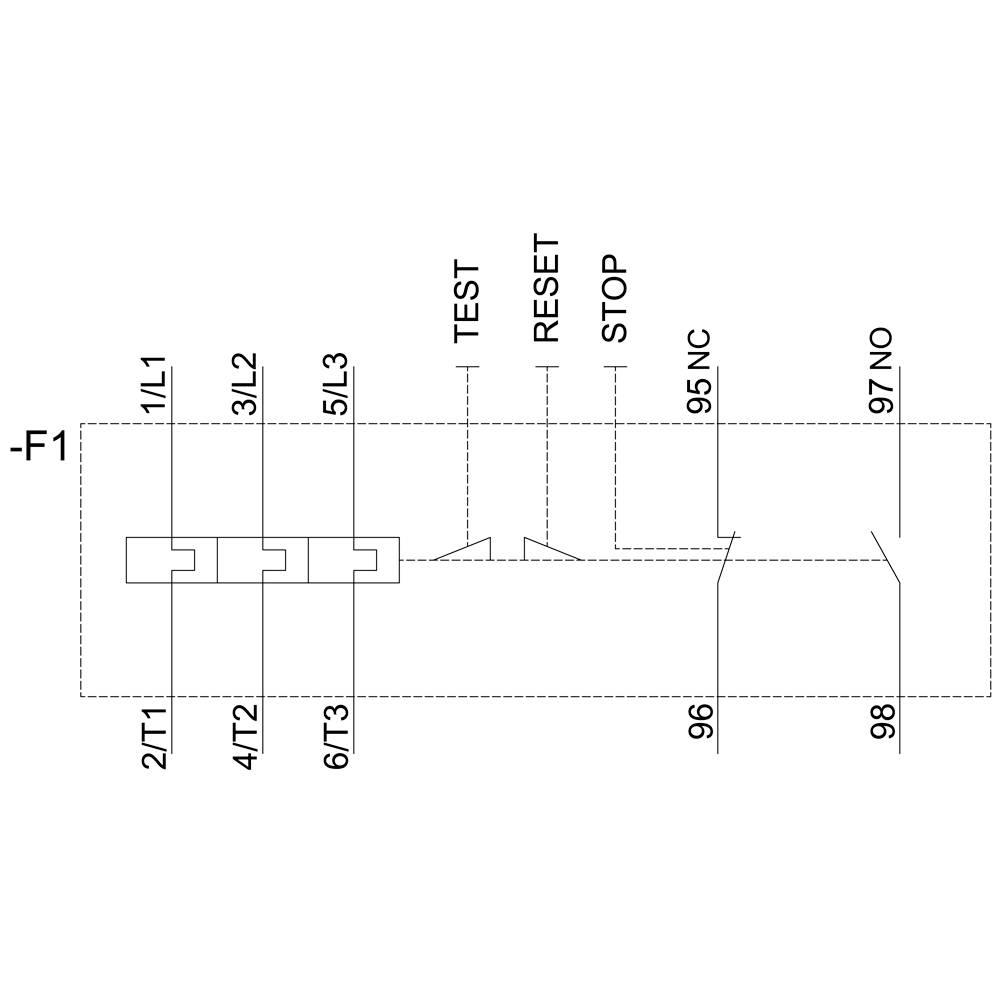

'Ein Schaltplan zeigt ein Schaltgerät mit Kontakten, gekennzeichnet mit 1/L1, 2/T1, 3/L2, 4/T2, 5/L3 und 6/T3. Anschlüsse 95, 96, 97, 98 gekennzeichnet als STOP, TEST, RESET, NO, NC.'

'Technische Zeichnung eines elektrischen Geräts mit Abmessungen: 82mm Breite, 102mm Höhe, 65mm Tiefe. Front-, Seiten- und Draufsicht dargestellt.'

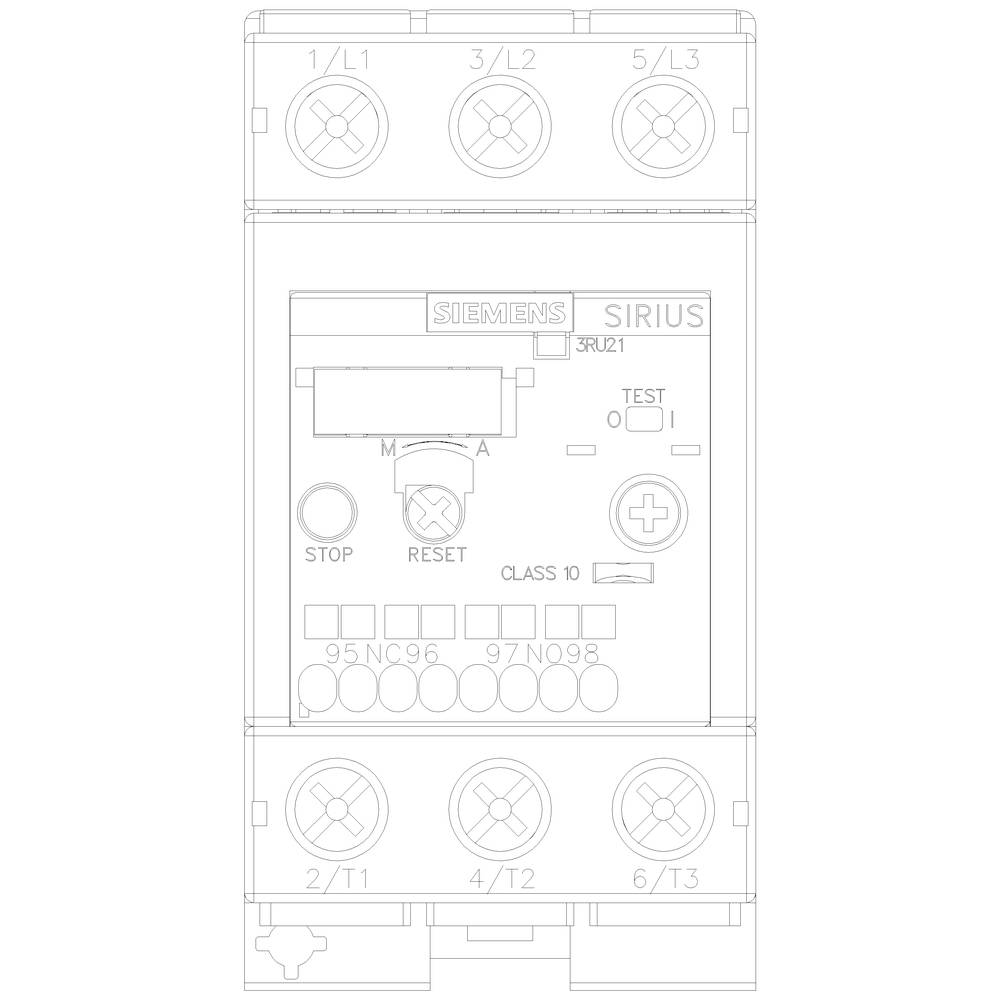

Ein motor starter Schaltgerät mit Anschlüssen und Kontrollen. Markenname 'Siemens Sirius', Modus-Schalter und Testtaste sichtbar.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4FD1

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Lieferung Do., 24. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 79,28

steuerfreie IGL

€ 7,92

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 16. Sept.

Kostenfreier Versand

€ 162,49

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 28-40A für Motorschutz, Class 10

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Unser Service für Sie

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4FD1

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 28 A

Einstellbereich Strom (max.): 40 A

Einstellbereich (Strom): 28 - 40 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 105 mm

Tiefe: 117 mm

Abm.: (B x H x T) 55 x 105 x 117 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 40 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1744899 Überlastrelais Siemens 3RU2136-4FD1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744899 Überlastrelais Siemens 3RU2136-4FD1 1 St.

Beschreibung

Überlastrelais 28...40 A thermisch für Motorschutz Baugröße S2, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
