Name: Überlastrelais Siemens 3RU2136-4QB1 Piece 1 St.
Brand: Siemens
SKU: 1745424
Availability: BackOrder

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten, Kabel und ein Bedienfeld.

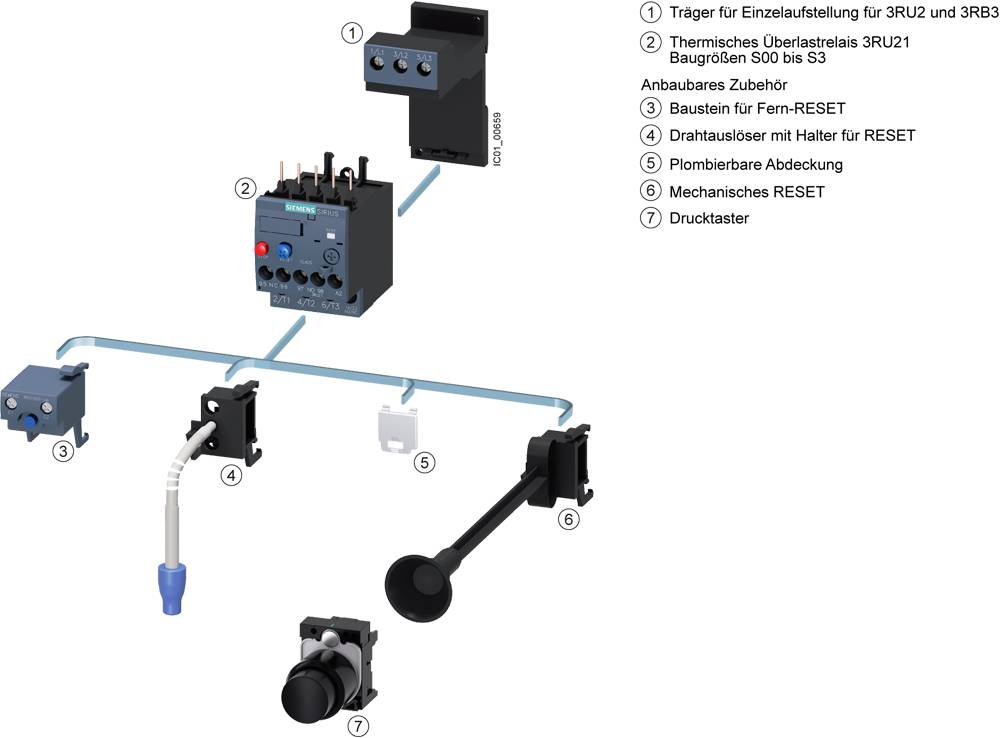

'Diagramm eines elektromechanischen Systems. Hauptkomponenten sind nummeriert: Träger, Überlastrelais, Fern-RESET, Drucktaster.'

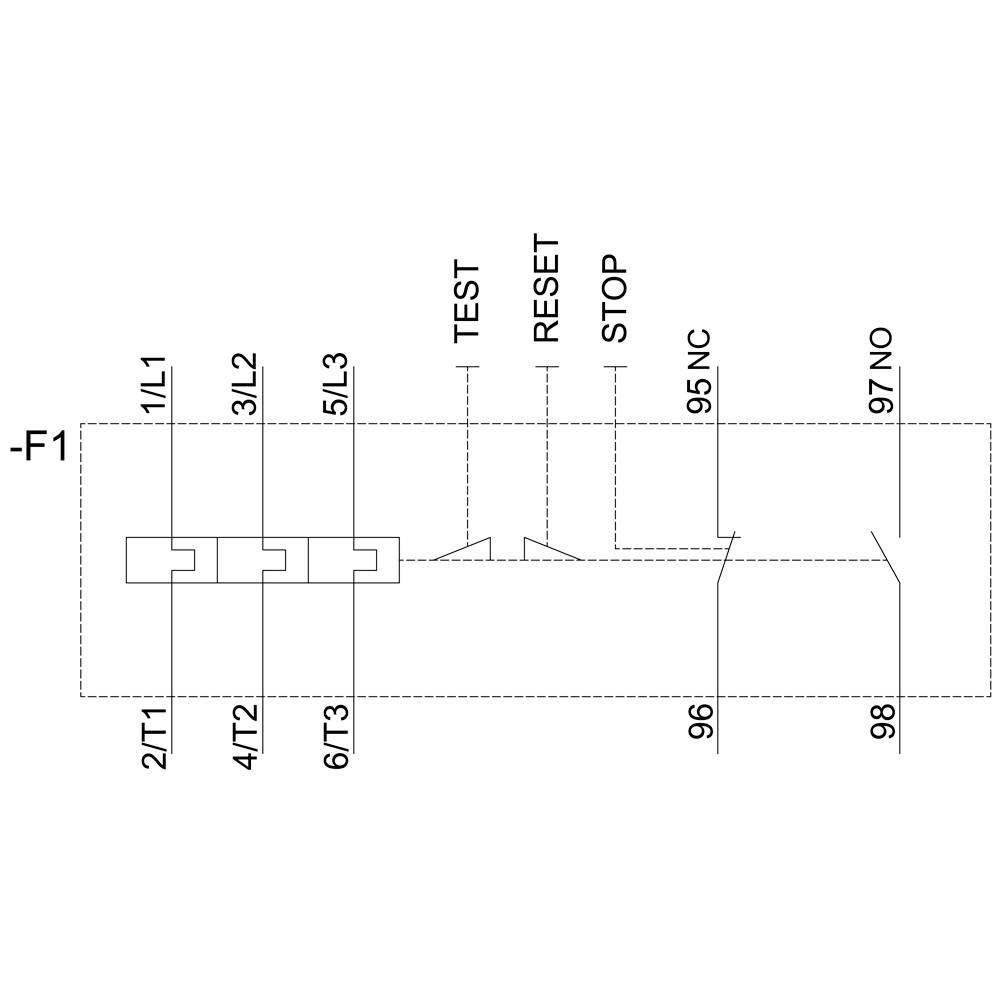

'Diagramm eines elektrischen Schalters mit Anschlüssen: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 96, 97NO, 98.'

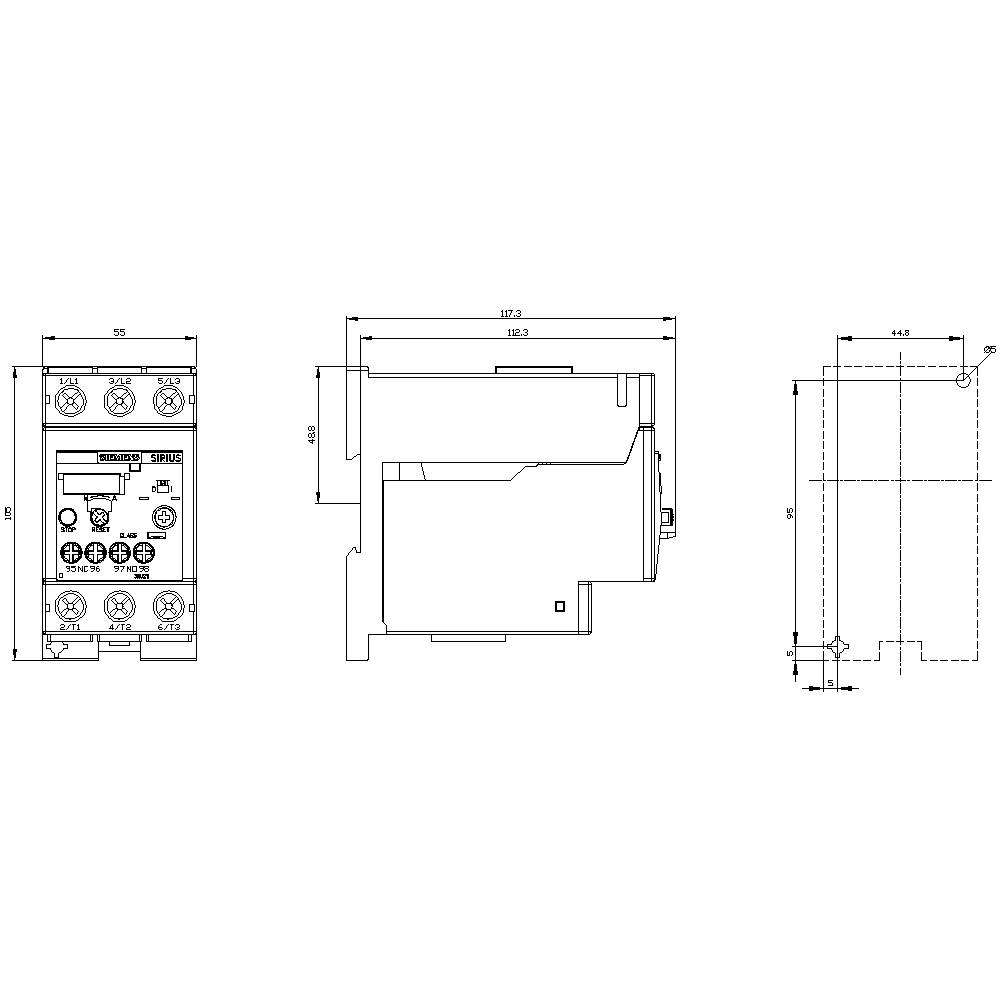

Technische Zeichnung eines elektrischen Geräts mit drei Ansichten: Vorderansicht, Seitenansicht, Draufsicht. Maße sind angegeben.

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4QB1

Baugröße

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 229,99 / Stück)

€ 229,99

inkl. MwSt.

Kostenfreier Versand

nur € 20,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 47-57A für Motorschutz, Class 10 Einzelaufstellung

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2136-4QB1

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 47 A

Einstellbereich Strom (max.): 57 A

Einstellbereich (Strom): 47 - 57 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 105 mm

Tiefe: 117 mm

Abm.: (B x H x T) 55 x 105 x 117 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 57 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745424 Überlastrelais Siemens 3RU2136-4QB1 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745424 Überlastrelais Siemens 3RU2136-4QB1 Piece 1 St.

Beschreibung

Überlastrelais 47...57 A thermisch für Motorschutz Baugröße S2, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
