Überlastrelais Siemens 3RU2136-4RB1 1 St. kaufen

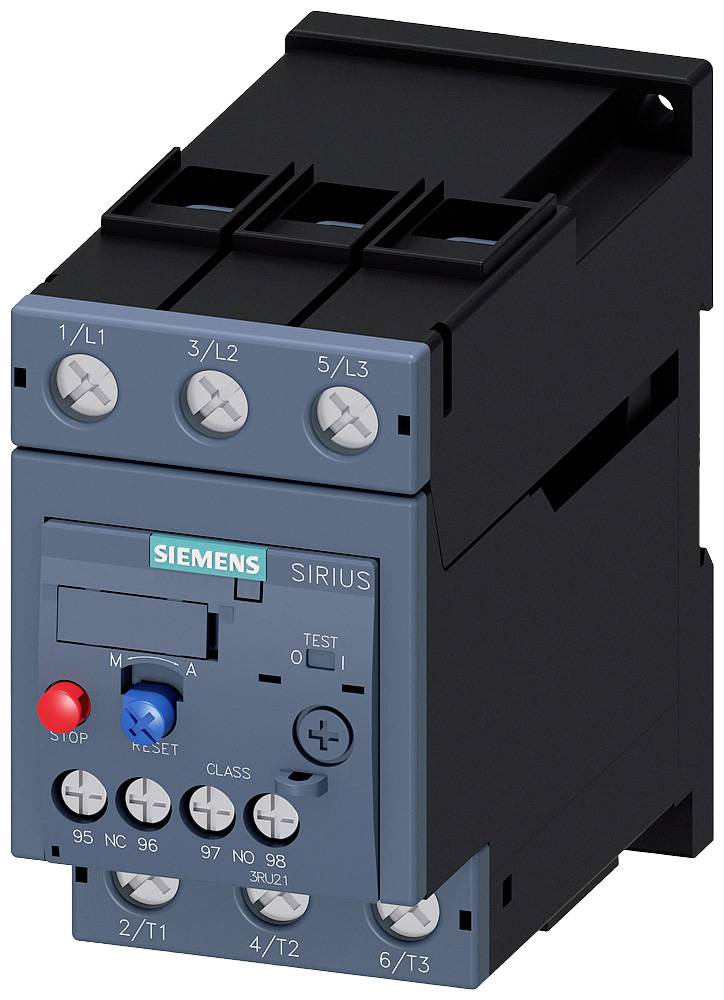

Ein dreiphasiger elektronischer Motorschutzschalter von Siemens, Modell Sirius. Er enthält Bedienelemente und Anschlussklemmen.

Abbildung ähnlich

Metallschrank mit offener Glastür, enthält verschiedene, farblich kodierte elektronische Komponenten und Verkabelungen für Steuerungssysteme.

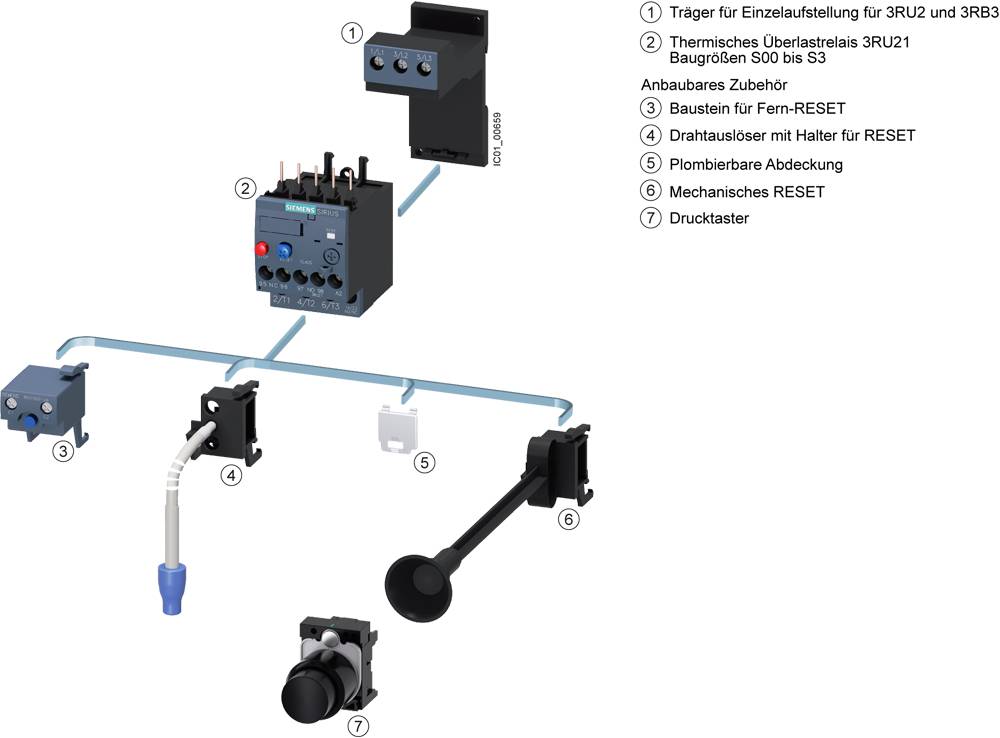

'Illustration einer elektrischen Schaltung mit Reset-Komponenten und thermischem Überlastrelais, zeigt verschiedene Baugruppen und ihr Zubehör.'

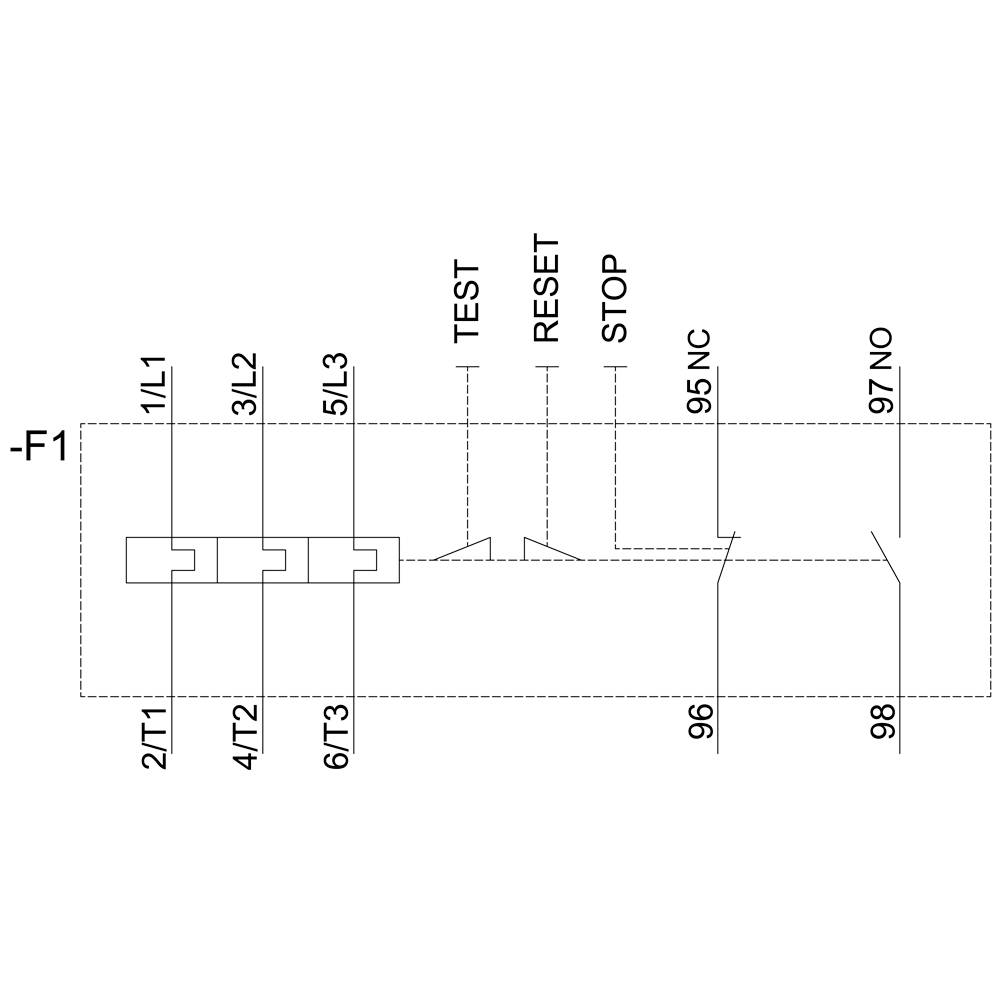

'Schaltplan eines Schützes: Zeigt Anschlüsse für 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 sowie Test, Reset und Stop Tasten.'

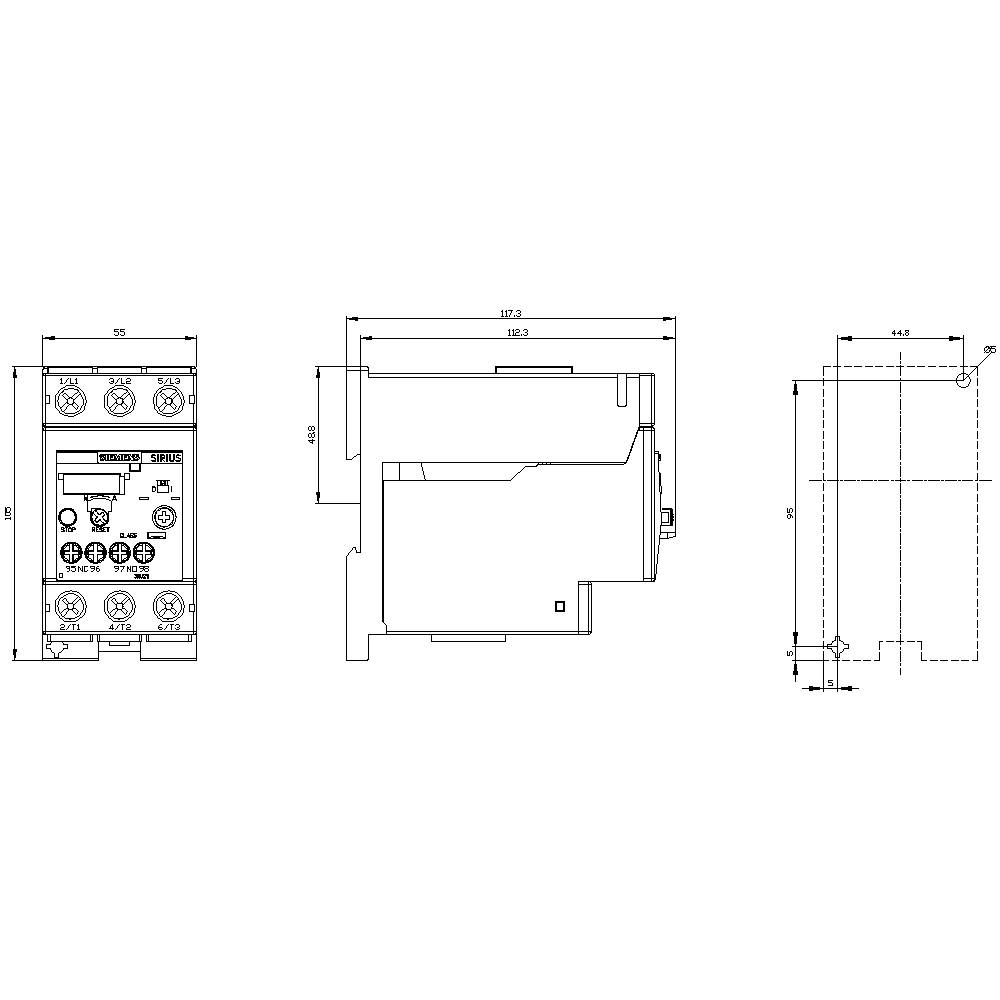

Technische Zeichnung eines dreiphasigen Überwachungsrelais. Vorder-, Seiten- und Draufsicht mit detaillierten Abmessungen.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4RB1

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Lieferung Do., 24. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 119,63

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 16. Sept.

Kostenfreier Versand

€ 220,83

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 70-80A für Motorschutz, Class 10 Einzelaufstellung

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Unser Service für Sie

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4RB1

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 80 A

Einstellbereich (Strom): 70 - 80 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 105 mm

Tiefe: 117 mm

Abm.: (B x H x T) 55 x 105 x 117 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 80 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10 A

: Schraubanschluss

: 690 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1745427 Überlastrelais Siemens 3RU2136-4RB1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745427 Überlastrelais Siemens 3RU2136-4RB1 1 St.

Beschreibung

Überlastrelais 70...80 A thermisch für Motorschutz Baugröße S2, CLASS 10A Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
