VOLTCRAFT PP-406 Tastkopf gerade, isoliert 60 MHz 1:1, 10:1 600 V kaufen

Verschiedene Elektroden- und Sondenaufsätze für ein medizinisches Gerät, einschließlich farbiger Ringe, Spitzen und Kabel, angezeigt auf weißem Hintergrund.

Sortierte austauschbare Zahnscaler-/Ultraschallwerkzeugspitzen und Griffe, die in einer Reihe angeordnet sind, einschließlich farbcodierter Ringe und mehrerer Metall- und Kunststoffhandstücke.

Medizinisches Endoskopsonde mit Kabel und Stecker, abgebildet mit einem schwarzen Werkzeug und mehreren farbigen Zubehörringen auf weißem Hintergrund.

Eine Hand untersucht eine Leiterplatte mit einer Oszilloskop-Messsonde, während ein digitales Oszilloskop im Hintergrund Signalverlauf anzeigt.

1/4

Unser Service für Sie

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 8,33 / Stück)

€ 8,33

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

VOLTCRAFT PP-406 Tastkopf 60 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m

Dämpfung: 1:10
Eingangswiderstand: 1 MΩ:10 MΩ
Eingangskapazität: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Systembandbreite: 1X: 6 MHz, 10X: 60 MHz
Kompensationsbereich: 10X: 5 pF – 30 pF
Maximale Betriebs-Eingangsspannung: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Sicherheit: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

Technische Daten

Kabellänge: 1.3 m

Teilerverhältnis: 1:1
10:1

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II 600 V

Stecker-Besonderheiten: gerade
isoliert

Nennspannung: 600 V

Bandbreite: 60 MHz

Eingangs-Kapazität: 17.5 pF

Gewicht: 55 g

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3804133 VOLTCRAFT PP-406 Tastkopf gerade, isoliert 60 MHz 1:1, 10:1 600 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3804133 VOLTCRAFT PP-406 Tastkopf gerade, isoliert 60 MHz 1:1, 10:1 600 V

Garantiebedingungen

Garantiebedingungen 3804133 VOLTCRAFT PP-406 Tastkopf gerade, isoliert 60 MHz 1:1, 10:1 600 V

Beschreibung

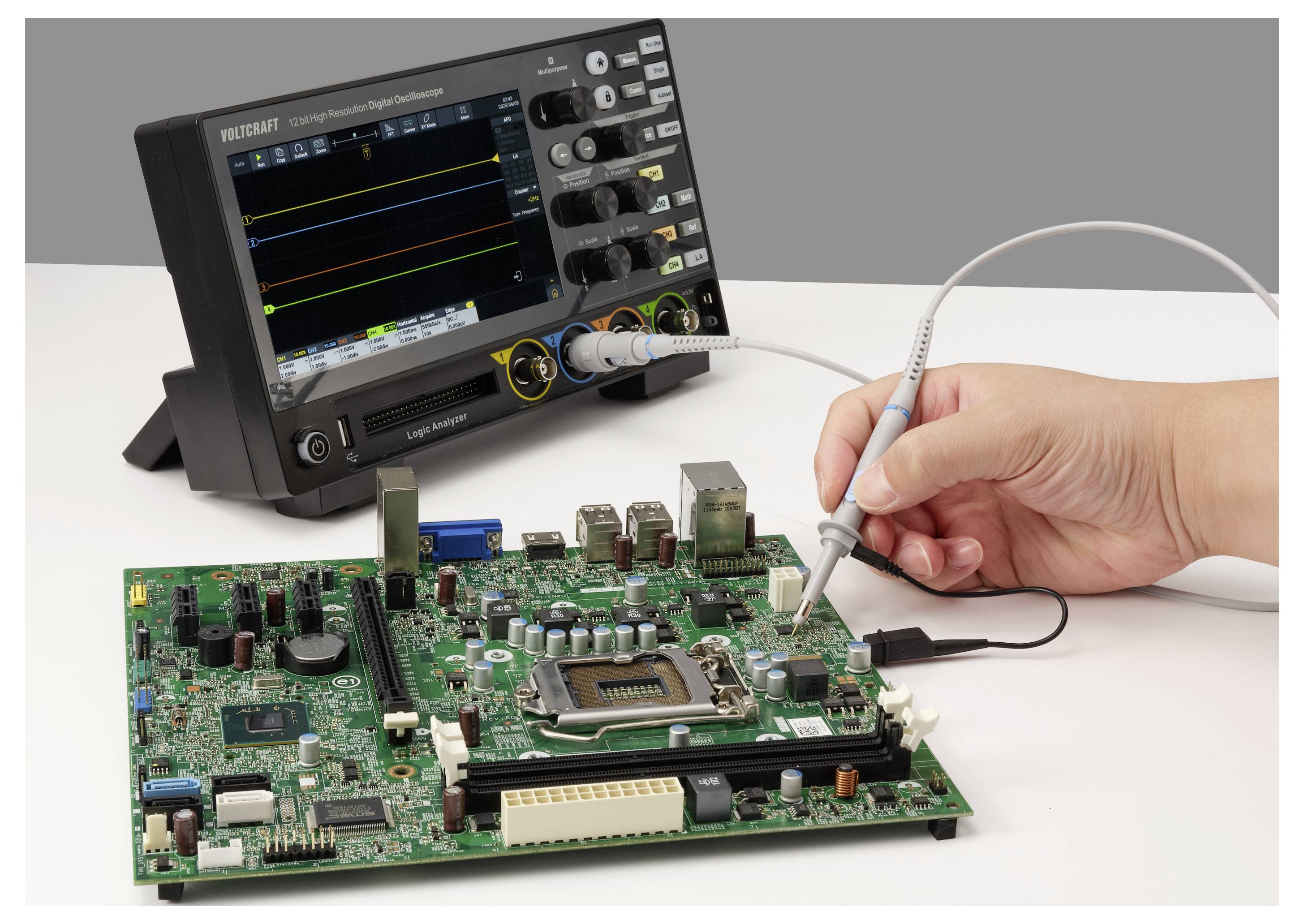

Der VOLTCRAFT PP-406 Tastkopf ist ein zuverlässiges Instrument für alltägliche Messaufgaben an Oszilloskopen in Werkstätten und Laboren. Das nach Werksstandard (ohne Zertifikat) kalibrierte Modell bietet im 10X-Modus eine Bandbreite von bis zu 60 MHz.

Flexibles Teilerverhältnis
Durch die Umschaltmöglichkeit zwischen den Dämpfungen 1:1 und 10:1 lässt sich der Tastkopf flexibel für verschiedene Spannungspegel einsetzen. Im 10X-Betrieb wird eine maximale Betriebs-Eingangsspannung von bis zu 600 V pk erreicht.

Sicherheitskonforme Ausführung

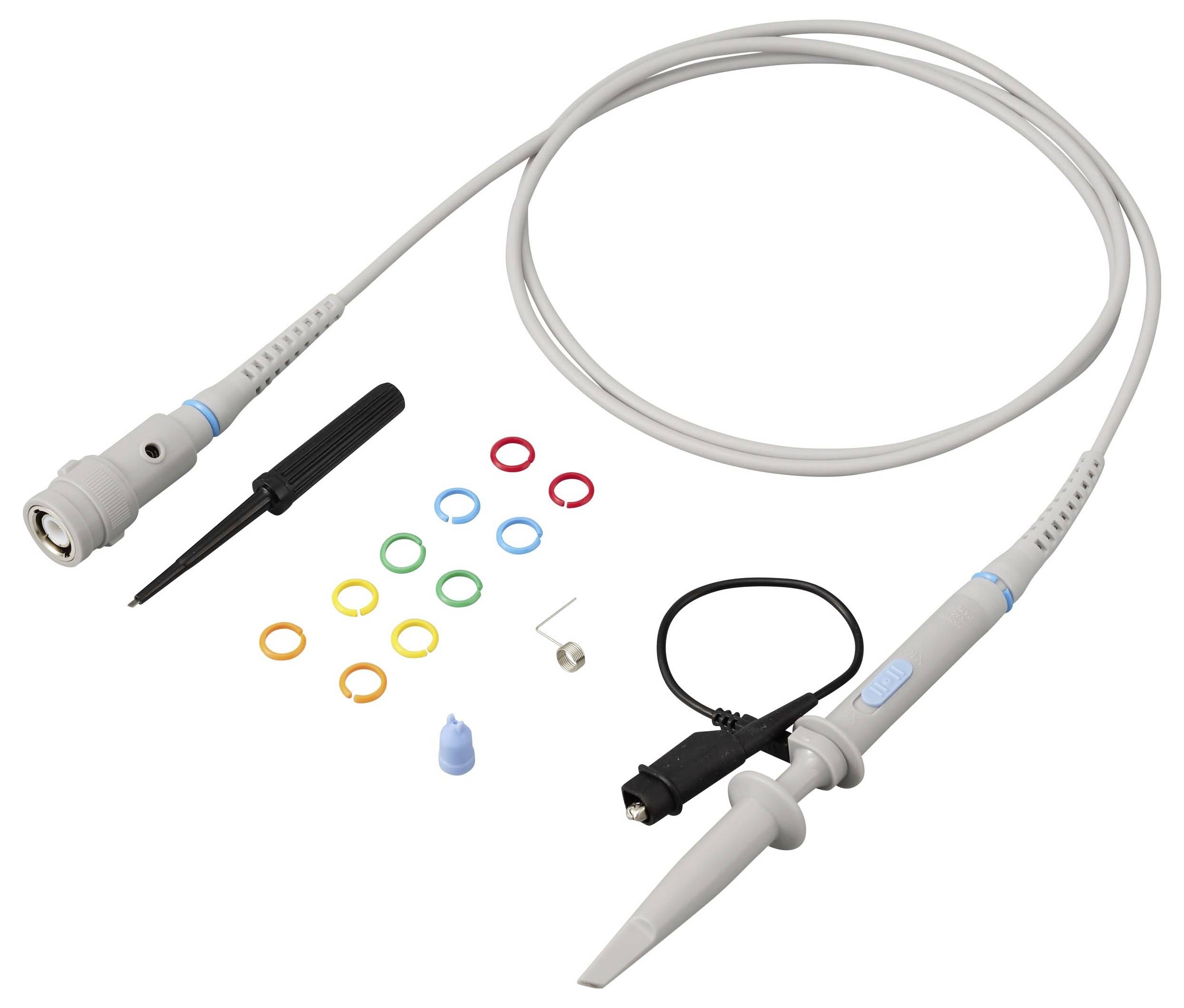

Das 1,3 Meter lange Kabel verfügt über einen geraden, isolierten Stecker. Der Tastkopf ist für die Messkategorie CAT II (600 V im 10X-Modus) spezifiziert, was die Einhaltung von Sicherheitsstandards bei gewerblichen Messreihen unterstützt.

Praktisches Zubehörset

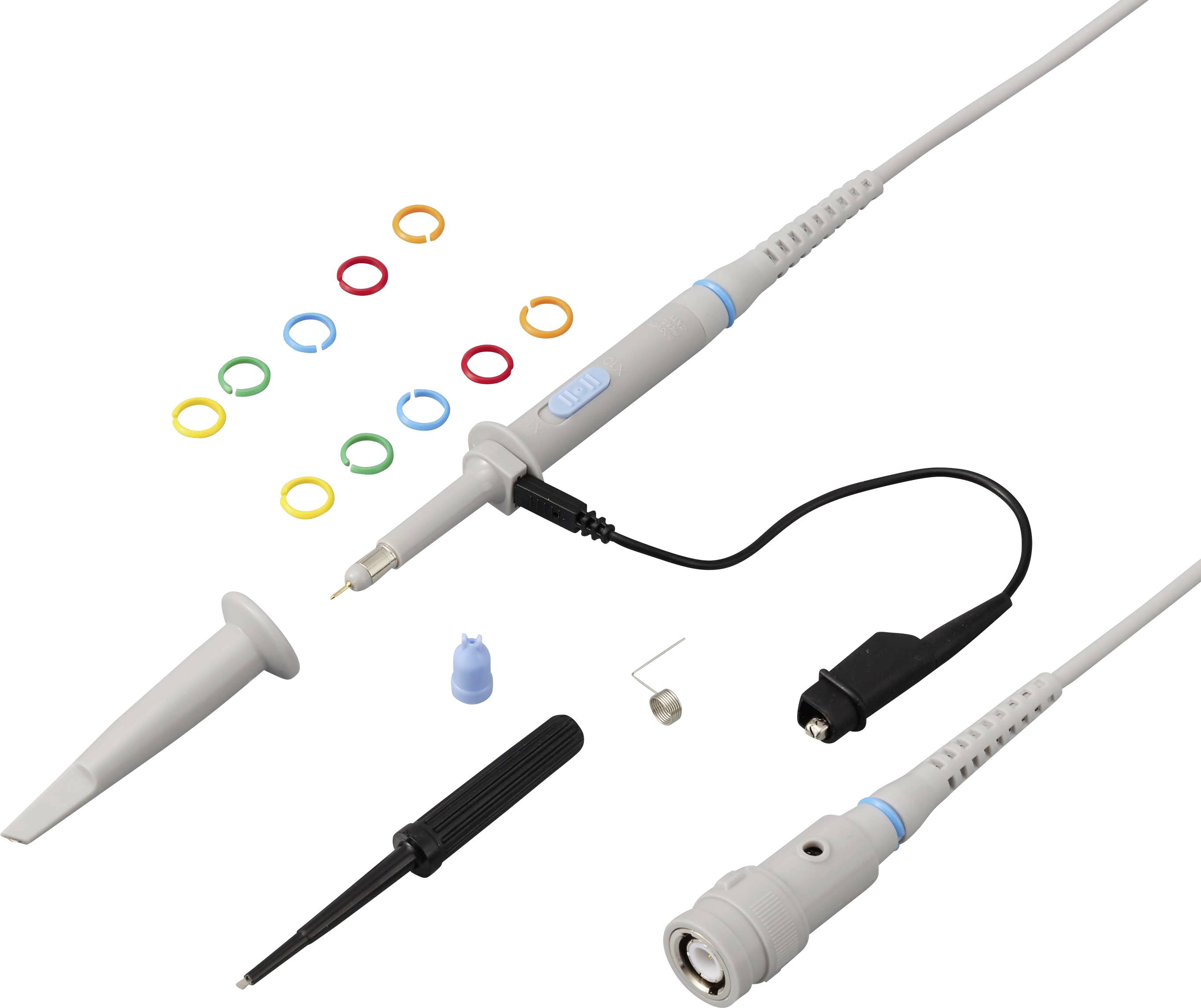

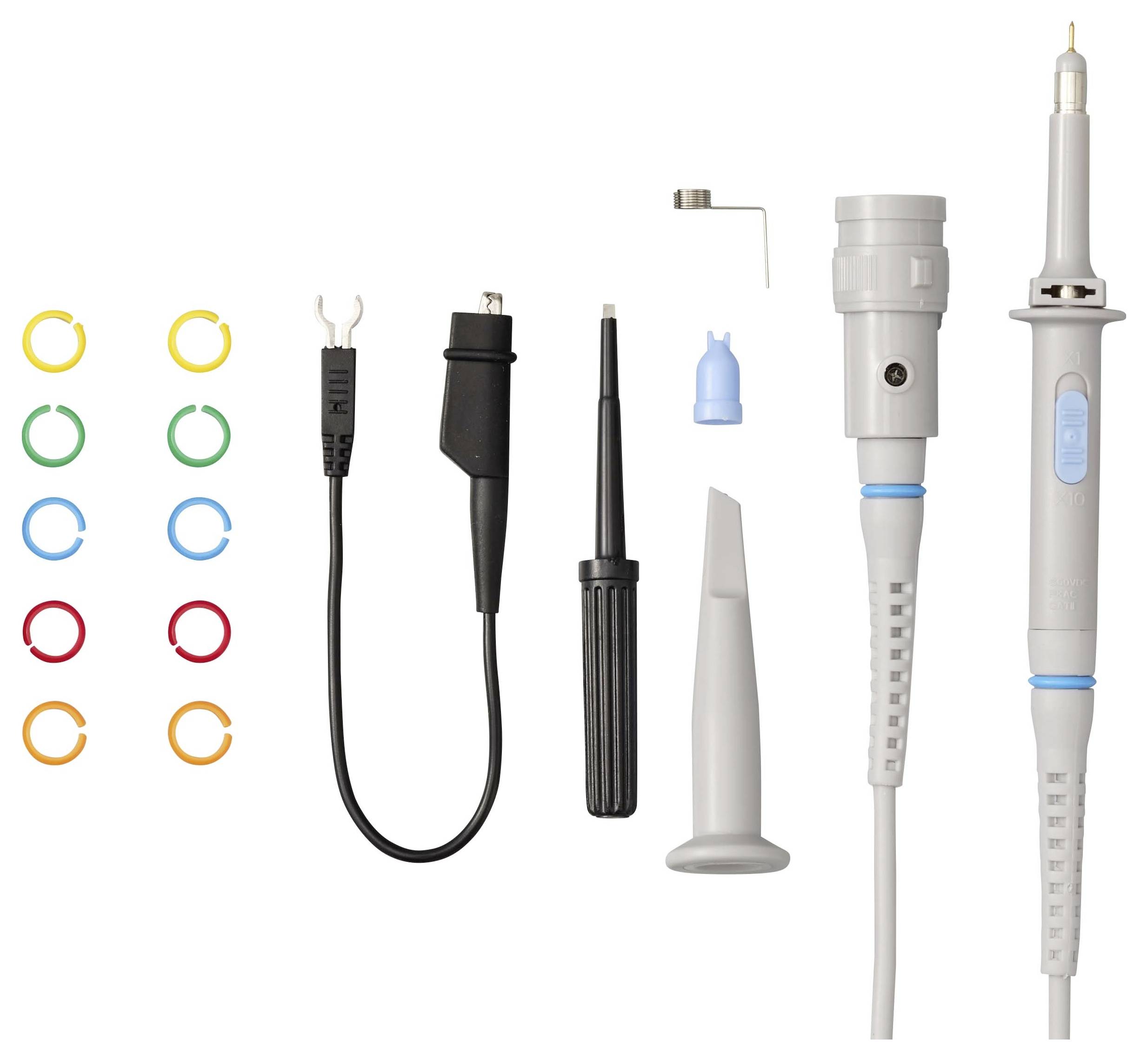

Zum Lieferumfang gehören neben dem Tastkopf eine Hakenspitze, ein Erdungskabel mit Krokodilklemme, eine IC-Spitze sowie ein Werkzeug zur Anpassung des Kompensationsbereichs (5 bis 30 pF). Zehn Markierungsringe helfen bei der Kabelunterscheidung an Mehrkanal-Oszilloskopen.
