NH-Sicherung
781 ErgebnisseDetails | Preis | Verfügbarkeit | Nennstrom - gerundet | Sicherungsgröße | Polzahl | Auslöse-Charakteristik | |
|---|---|---|---|---|---|---|---|
 Hager LNH41250M NH-Sicherung 1250 A 1 St.Conrad Electronic Bestell-Nr.:3199627 EAN:3250614132933 Teile-Nr.:LNH41250M zzgl. MwSt. Lieferung Mo., 9. Nov. | 1250 A | - | - | - | |||
 Bestell-Nr.:1522102 EAN:4086500083084 Teile-Nr.:1B645.000000 zzgl. MwSt. 112 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 35 A | 000 | - | - | |||
 Bestell-Nr.:1522103 EAN:4086500083091 Teile-Nr.:1B647.000000 € 3,33 zzgl. MwSt. 83 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 40 A | 000 | - | - | |||
Bestell-Nr.:629397 EAN:4001869071084 Teile-Nr.:3NA38227 € 10,83 zzgl. MwSt. 32 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 63 A | 00 | - | - | |||
Bestell-Nr.:801325211 EAN:4001869071060 Teile-Nr.:3NA38307 steuerfreie IGL 540 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 100 A | 00 | - | - | |||
 Bestell-Nr.:1522105 EAN:4086500083114 Teile-Nr.:1B655.000000 zzgl. MwSt. 218 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 63 A | 000 | - | - | |||
 Hager LNH0025MK NH-Sicherung 25 A 3 St.Conrad Electronic Bestell-Nr.:2816784 EAN:3250614122460 Teile-Nr.:LNH0025MK -11% zzgl. MwSt. Lieferung Mo., 9. Nov. | 25 A | - | - | - | |||
Bestell-Nr.:629390 EAN:4001869057101 Teile-Nr.:3NA3820 zzgl. MwSt. 133 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 50 A | 000 | - | - | |||
 Bestell-Nr.:1522104 EAN:4086500083107 Teile-Nr.:1B651.000000 zzgl. MwSt. 66 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 50 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622274 EAN:5027590467209 Teile-Nr.:200NHG1B -10% € 24,16 € 21,66 zzgl. MwSt. Bald verfügbar | 200 A | 1 | - | - | |||
 Bestell-Nr.:629394 EAN:4001869057224 Teile-Nr.:3NA3830 zzgl. MwSt. 10 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 100 A | 000 | - | - | |||
 Bestell-Nr.:1522107 EAN:4086500083138 Teile-Nr.:1B663.000000 zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 100 A | 000 | - | - | |||
 Hager LNH0160M NH-Sicherung 160 A 3 St.Conrad Electronic Bestell-Nr.:2816773 EAN:3250614120770 Teile-Nr.:LNH0160M zzgl. MwSt. Lieferung Mo., 9. Nov. | 160 A | - | - | - | |||
 Bestell-Nr.:629389 EAN:4001869057071 Teile-Nr.:3NA3817 -14% € 9,16 € 7,91 zzgl. MwSt. 34 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 40 A | 000 | - | - | |||
 Bestell-Nr.:1522109 EAN:8430399001166 Teile-Nr.:1B769.000000 zzgl. MwSt. 51 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 160 A | 00 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2481009 EAN:4001869583242 Teile-Nr.:3NA32524KK01 zzgl. MwSt. Lieferung Mo., 2. Nov. | 315 A | 2 | 1 | - | |||
 Bestell-Nr.:629401 EAN:4001869057255 Teile-Nr.:3NA3832 -8% € 10,83 € 9,99 zzgl. MwSt. Bald verfügbar | 125 A | 00 | - | - | |||
 Bestell-Nr.:520057 EAN:4016138596441 Teile-Nr.:NH 0 1000V DC 125A zzgl. MwSt. Lieferung Di., 29. Dez. | 125 A | 0 | - | - | |||
 Bestell-Nr.:629385 EAN:4001869056968 Teile-Nr.:3NA3810 € 8,33 zzgl. MwSt. 21 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 25 A | 000 | - | gPV | |||
 Bestell-Nr.:1522101 EAN:4086500083077 Teile-Nr.:1B643.000000 zzgl. MwSt. 38 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 32 A | 000 | - | - | |||
 Bestell-Nr.:629387 EAN:4001869057002 Teile-Nr.:3NA3812 -8% € 9,99 € 9,16 zzgl. MwSt. Bald verfügbar | 32 A | 000 | - | - | |||

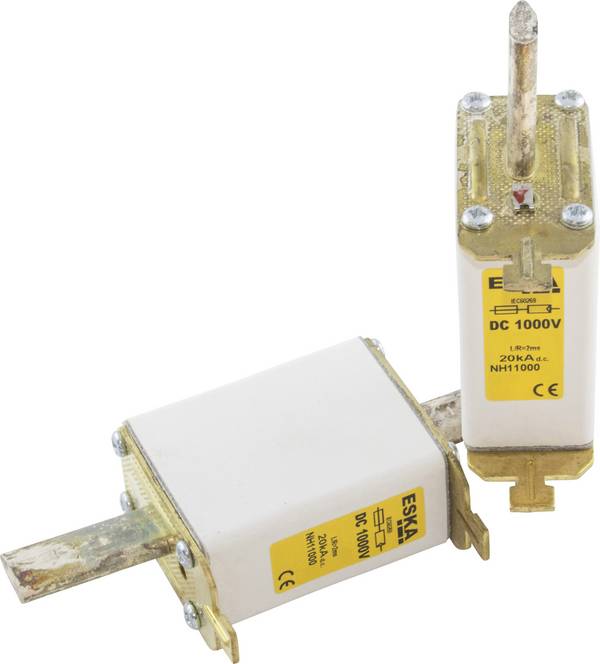

 Bestell-Nr.:520060 EAN:4016138596472 Teile-Nr.:NH 1C 1000V DC 40A zzgl. MwSt. Lieferung Di., 29. Dez. | 40 A | 1C | - | gPV | |||
 Abb. ähnlich Bestell-Nr.:2622354 EAN:5027590225281 Teile-Nr.:315NHG1B -44% € 44,99 € 24,99 zzgl. MwSt. Bald verfügbar | 315 A | 1 | - | - | |||
 Bestell-Nr.:629382 EAN:4001869056883 Teile-Nr.:3NA3805 € 9,16 zzgl. MwSt. 33 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 16 A | 000 | - | - | |||
Bestell-Nr.:3115839 EAN:6417019205618 Teile-Nr.:1SCA022627R1980 -14% € 17,49 € 14,99 zzgl. MwSt. Lieferung Fr., 13. Nov. | 10 A | 1XL | - | - | |||
Bestell-Nr.:3115975 EAN:6417019233109 Teile-Nr.:1SCA022724R0610 zzgl. MwSt. Lieferung Fr., 13. Nov. | 125 A | 00 | - | - | |||
 Bestell-Nr.:520049 EAN:4016138597776 Teile-Nr.:NH 0 1000V DC 50A zzgl. MwSt. Lieferung Di., 29. Dez. | 50 A | 0 | - | gPV | |||
 Bestell-Nr.:520064 EAN:4016138596502 Teile-Nr.:NH 1C 1000V DC 80A zzgl. MwSt. Lieferung Di., 29. Dez. | 80 A | 1C | - | - | |||
 Bestell-Nr.:1522108 EAN:8430399001159 Teile-Nr.:1B765.000000 -14% € 5,83 € 4,99 zzgl. MwSt. 113 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 125 A | 00 | - | - | |||
Bestell-Nr.:858466709 EAN:5027590429894 Teile-Nr.:125NHG00B € 3,08 zzgl. MwSt. 62 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 125 A | 00 | - | - | |||
 1St. Hager LNH0160M NH-Sicherung NH00 gG 500V 160AElektro4000 AT Bestell-Nr.:838891747 EAN:3250614120770 Teile-Nr.:LNH0160M steuerfreie IGL 25 Stück auf Lager Lieferung Mo., 21. Dez. | 160 A | 00 | - | - | |||
 Abb. ähnlich Bestell-Nr.:1522127 EAN:4086500084111 Teile-Nr.:1F655.000000 € 5,20 steuerfreie IGL 238 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 63 A | 000 | - | - | |||
 Bestell-Nr.:1522097 EAN:4086500083039 Teile-Nr.:1B631.000000 zzgl. MwSt. 42 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 10 A | 000 | - | - | |||
 Bestell-Nr.:629392 EAN:4001869057149 Teile-Nr.:3NA3822 € 7,08 zzgl. MwSt. 66 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 63 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622065 EAN:5027590429719 Teile-Nr.:1250NHG4G € 203,78 steuerfreie IGL 20 Stück auf Lager Lieferung Mo., 21. Dez. | 1250 A | 4 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622320 EAN:5027590428873 Teile-Nr.:10NHG000BI € 11,66 zzgl. MwSt. Bald verfügbar | 10 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622297 EAN:5027590479707 Teile-Nr.:400NHG03B € 56,62 steuerfreie IGL 25 Sets auf Lager Lieferung Mo., 21. Dez. | 400 A | D03 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622296 EAN:5027590200097 Teile-Nr.:35NHG000B € 10,83 zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Do., 29. Okt. | 35 A | 000 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622429 EAN:5027590321747 Teile-Nr.:63NHG00B zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 63 A | 00 | - | - | |||
 Hager LNH1160M6A NH-Sicherung 160 A 3 St.Conrad Electronic Bestell-Nr.:2817038 EAN:3250614125997 Teile-Nr.:LNH1160M6A -30% € 46,66 € 32,49 zzgl. MwSt. Lieferung Mo., 9. Nov. | 160 A | - | - | - | |||
 Hager LNH30455M4T NH-Sicherung 455 A 3 St.Conrad Electronic Bestell-Nr.:2817081 EAN:3250614126277 Teile-Nr.:LNH30455M4T zzgl. MwSt. Lieferung Mo., 9. Nov. | 455 A | - | - | - | |||
 Hager LNH0040MK NH-Sicherung 40 A 3 St.Conrad Electronic Bestell-Nr.:2816787 EAN:3250614122484 Teile-Nr.:LNH0040MK € 12,49 zzgl. MwSt. Lieferung Mo., 9. Nov. | 40 A | - | - | - | |||
 Hager LNH2035MK NH-Sicherung 35 A 3 St.Conrad Electronic Bestell-Nr.:2817053 EAN:3250614133039 Teile-Nr.:LNH2035MK -31% € 53,33 € 36,66 zzgl. MwSt. Lieferung Mo., 9. Nov. | 35 A | - | - | - | |||
 Bestell-Nr.:629395 EAN:4001869073255 Teile-Nr.:3NA38147 -8% € 10,83 € 9,99 zzgl. MwSt. 13 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 35 A | 00 | - | - | |||
 Bestell-Nr.:629398 EAN:4001869071091 Teile-Nr.:3NA38247 zzgl. MwSt. 26 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 80 A | 00 | - | - | |||
 Bestell-Nr.:520024 EAN:4016138597615 Teile-Nr.:NH 0 750V DC 50A zzgl. MwSt. Lieferung Di., 29. Dez. | 50 A | 0 | - | - | |||
 Bestell-Nr.:520054 EAN:4016138597790 Teile-Nr.:NH 0 1000V DC 80A zzgl. MwSt. Lieferung Di., 29. Dez. | 80 A | 0 | - | gPV | |||
 Abb. ähnlich Bestell-Nr.:2481001 EAN:4001869583204 Teile-Nr.:3NA32364KK01 zzgl. MwSt. Lieferung Mo., 2. Nov. | 160 A | 2 | 1 | - | |||
 Hager LNH1063M6A NH-Sicherung 63 A 3 St.Conrad Electronic Bestell-Nr.:2817030 EAN:3250614125959 Teile-Nr.:LNH1063M6A -11% € 36,66 € 32,49 zzgl. MwSt. Lieferung Mo., 9. Nov. | 63 A | - | - | - | |||
 Hager LNH0035M NH-Sicherung 35 A 3 St.Conrad Electronic Bestell-Nr.:2817006 EAN:3250614132834 Teile-Nr.:LNH0035M -22% € 14,99 € 11,66 zzgl. MwSt. Lieferung Mo., 9. Nov. | 35 A | - | - | - | |||
 ABB 1SCA022627R6270 NH-Sicherung 400 A 500 1 St.MultiTech Trading GmbH AT Bestell-Nr.:2323987 EAN:6417019206059 Teile-Nr.:1SCA022627R6270 € 19,83 steuerfreie IGL 57 Stück auf Lager Lieferung Di., 3. Nov. | 400 A | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622377 EAN:5027590321853 Teile-Nr.:400NHG3B € 75,01 steuerfreie IGL 25 Sets auf Lager Lieferung Mo., 21. Dez. | 400 A | 3 | - | - | |||
 Hager LNH1100M NH-Sicherung 100 A 3 St.Conrad Electronic Bestell-Nr.:2816803 EAN:3250614120831 Teile-Nr.:LNH1100M zzgl. MwSt. Lieferung Mo., 9. Nov. | 100 A | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622315 EAN:5027590490726 Teile-Nr.:80NHG000B steuerfreie IGL 25 Sets auf Lager Lieferung Mo., 21. Dez. | 80 A | 000 | - | - | |||
 Hager LNH30180M4T NH-Sicherung 180 A 3 St.Conrad Electronic Bestell-Nr.:2817077 EAN:3250614126239 Teile-Nr.:LNH30180M4T zzgl. MwSt. Lieferung Mo., 9. Nov. | 180 A | - | - | - | |||
 Bestell-Nr.:629381 EAN:4001869056807 Teile-Nr.:3NA3803 € 9,29 steuerfreie IGL 84 Sets auf Lager Lieferung Mi., 11. Nov. | 10 A | 000 | - | - | |||
 Mersen 1F769.000000 NH-Sicherung Sicherungsgröße = 00 160 A 500 V 1 St.MultiTech Trading GmbH AT Bestell-Nr.:1522131 EAN:8430399001326 Teile-Nr.:1F769.000000 € 7,72 steuerfreie IGL 51 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 160 A | 00 | - | - | |||
Bestell-Nr.:1522113 EAN:8430399001760 Teile-Nr.:1B163.000000 zzgl. MwSt. 50 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 100 A | 1 | - | gPV | |||
 Siemens 3NA62324KK02 NH-Sicherung Sicherungsgröße = 2 1 St.MultiTech Trading GmbH AT Bestell-Nr.:3640064 EAN:4047624411306 Teile-Nr.:3NA62324KK02 € 45,84 steuerfreie IGL 82 Stück auf Lager Lieferung Mi., 11. Nov. | - | 2 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2481002 EAN:4001869574424 Teile-Nr.:3NA32364KK02 zzgl. MwSt. Lieferung Mo., 2. Nov. | 160 A | 2 | 1 | - | |||
 Hager LNH1160M NH-Sicherung 160 A 3 St.Conrad Electronic Bestell-Nr.:2816808 EAN:3250614120855 Teile-Nr.:LNH1160M zzgl. MwSt. Lieferung Mo., 9. Nov. | 160 A | - | - | - | |||
 Hager LNH00100M6 NH-Sicherung 100 A 3 St.Conrad Electronic Bestell-Nr.:2817001 EAN:3250614125324 Teile-Nr.:LNH00100M6 -24% zzgl. MwSt. Lieferung Mo., 9. Nov. | 100 A | - | - | - | |||
 Hager LNH3125M NH-Sicherung 125 A 3 St.Conrad Electronic Bestell-Nr.:2816852 EAN:3250614121074 Teile-Nr.:LNH3125M zzgl. MwSt. Lieferung Mo., 9. Nov. | 125 A | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622416 EAN:5027590483162 Teile-Nr.:50NHG000B-690 zzgl. MwSt. Bald verfügbar | 50 A | 000 | - | - | |||
 Hager LNH00020M6 NH-Sicherung 20 A 3 St.Conrad Electronic Bestell-Nr.:2816992 EAN:3250614125263 Teile-Nr.:LNH00020M6 zzgl. MwSt. Lieferung Mo., 9. Nov. | 20 A | - | - | - | |||
 Bestell-Nr.:629393 EAN:4001869057187 Teile-Nr.:3NA3824 € 7,91 zzgl. MwSt. 30 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 80 A | 000 | - | - | |||
 Bestell-Nr.:629399 EAN:4001869071060 Teile-Nr.:3NA38307 -40% € 17,49 € 10,41 zzgl. MwSt. 24 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 100 A | 00 | - | - | |||
 Bestell-Nr.:1522100 EAN:4086500083060 Teile-Nr.:1B639.000000 € 2,91 zzgl. MwSt. 139 Stück auf Lager Sofort-Lieferung Do., 29. Okt. | 25 A | 000 | - | - | |||
 ABB 1SCA022700R9440 NH-Sicherung 80 A 690 3 St.Conrad Electronic Bestell-Nr.:2645288 EAN:6417019223773 Teile-Nr.:1SCA022700R9440 -6% zzgl. MwSt. Lieferung Di., 10. Nov. | 80 A | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622632 EAN:2050007684497 Teile-Nr.:450NHG3B zzgl. MwSt. Bald verfügbar | 450 A | 3 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622319 EAN:5027590491044 Teile-Nr.:80NHM1B € 44,99 zzgl. MwSt. Bald verfügbar | 80 A | 1 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622265 EAN:5027590278126 Teile-Nr.:125NHG00B-690 zzgl. MwSt. Bald verfügbar | 125 A | 00 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622261 EAN:5027590408936 Teile-Nr.:125NHG00B € 14,16 zzgl. MwSt. Bald verfügbar | 125 A | 00 | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622257 EAN:5027590428071 Teile-Nr.:100NHG00B-690 € 25,50 steuerfreie IGL 25 Sets auf Lager Lieferung Mo., 21. Dez. | 100 A | 00 | - | - | |||
 Bestell-Nr.:629388 EAN:4001869057033 Teile-Nr.:3NA3814 € 7,49 zzgl. MwSt. 62 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 35 A | 000 | - | - | |||
 Hager LNH000040M6A NH-Sicherung 40 A 3 St.Conrad Electronic Bestell-Nr.:2816987 EAN:3250614125713 Teile-Nr.:LNH000040M6A -32% € 20,82 € 14,16 zzgl. MwSt. Lieferung Mo., 9. Nov. | 40 A | - | - | - | |||
 Bestell-Nr.:629396 EAN:4001869071077 Teile-Nr.:3NA38207 € 9,99 zzgl. MwSt. 41 Sets auf Lager Sofort-Lieferung Do., 29. Okt. | 50 A | 00 | - | - | |||
Bestell-Nr.:856609557 EAN:3250614122521 Teile-Nr.:LNH0100MK steuerfreie IGL 50 Stück auf Lager Lieferung Mo., 21. Dez. | 100 A | 000 | - | - | |||
Bestell-Nr.:856612661 EAN:3250614121128 Teile-Nr.:LNH3315M € 24,32 steuerfreie IGL 25 Stück auf Lager Lieferung Mo., 21. Dez. | 315 A | 3C | - | - | |||
Bestell-Nr.:3115838 EAN:6417019205755 Teile-Nr.:1SCA022627R1800 -14% € 17,49 € 14,99 zzgl. MwSt. Lieferung Fr., 13. Nov. | 6 A | 1XL | - | - | |||
Bestell-Nr.:3115864 EAN:6417019206073 Teile-Nr.:1SCA022627R5110 -15% € 22,49 € 19,16 zzgl. MwSt. Lieferung Fr., 13. Nov. | 63 A | 1XL | - | - | |||
Bestell-Nr.:3115875 EAN:6417019206110 Teile-Nr.:1SCA022627R6510 zzgl. MwSt. Lieferung Fr., 13. Nov. | 315 A | 1XL | - | - | |||
Bestell-Nr.:3115841 EAN:6417019205663 Teile-Nr.:1SCA022627R2100 -14% € 17,49 € 14,99 zzgl. MwSt. Lieferung Fr., 13. Nov. | 20 A | 1XL | - | - | |||
Bestell-Nr.:3115849 EAN:6417019205809 Teile-Nr.:1SCA022627R3250 -16% € 20,82 € 17,49 zzgl. MwSt. Lieferung Fr., 13. Nov. | 16 A | 1XL | - | - | |||
Bestell-Nr.:3115848 EAN:6417019205632 Teile-Nr.:1SCA022627R3090 -33% zzgl. MwSt. Lieferung Fr., 13. Nov. Min: 3Vielfache: 3 | 125 A | 1XL | - | - | |||
Bestell-Nr.:3115856 EAN:6417019205922 Teile-Nr.:1SCA022627R3920 € 19,99 zzgl. MwSt. Lieferung Fr., 13. Nov. | 63 A | 1XL | - | - | |||
Bestell-Nr.:3115881 EAN:6417019206219 Teile-Nr.:1SCA022627R7320 zzgl. MwSt. Lieferung Fr., 13. Nov. | 400 A | 1XL | - | - | |||
Bestell-Nr.:3115883 EAN:6417019206233 Teile-Nr.:1SCA022627R7590 zzgl. MwSt. Lieferung Fr., 13. Nov. | 630 A | 1XL | - | - | |||
Bestell-Nr.:3115893 EAN:6417019207308 Teile-Nr.:1SCA022637R4360 -6% zzgl. MwSt. Lieferung Fr., 13. Nov. | 1250 A | 1XL | - | - | |||
Bestell-Nr.:3115908 EAN:6417019213255 Teile-Nr.:1SCA022661R9310 -8% € 9,99 € 9,16 zzgl. MwSt. Lieferung Fr., 13. Nov. | 63 A | 000 | - | - | |||
Ratgeber
NH-Sicherungen oder Niederspannungs-Hochleistungs-Sicherungen sind Schmelzsicherungen in elektrischen Niederspannungsnetzen. Das heißt: Die Spannung darf in Wechselstromkreisen 1000 Volt nicht überschreiten. In Gleichstromkreise liegt die Grenze bei 1500 Volt. NH-Sicherungen dienen dem Schutz von elektrischen Anlagen und Geräten vor Überlast und Kurzschluss. Lesen Sie hier, wie diese Schutzelemente aufgebaut sind, wie sie funktionieren und welche Betriebsklassen und Bauformen es gibt.
Was sind NH-Sicherungen?
Niederspanungs-Hochleistungs-Sicherungen basieren auf dem Prinzip der Schmelzsicherung. Sie funktioniert durch das Schmelzen eines speziellen Leiters. Er unterbricht den Stromfluss, wenn der Strom eine bestimmte Grenze überschreitet, die Sicherung also durchbrennt. Während des normalen Betriebs fließt der elektrische Strom problemlos durch den Schmelzleiter. Der Leiter bleibt intakt, die elektrische Verbindung bleibt bestehen.
Steigt dagegen der Strom über den zulässigen Wert, erhitzt sich der Schmelzleiter, da die überschüssige elektrische Energie in Wärme umgewandelt wird. Bei Erreichen einer bestimmten Temperatur schmilzt der Leiter und unterbricht den Stromfluss. Dies schützt die nachfolgenden Geräte und Leitungen vor Schäden durch Überhitzung oder Brand. Unmittelbar nach dem Schmelzen wird der Stromkreis unterbrochen. Die Sicherung ist nun auszutauschen, um den Stromfluss wiederherzustellen.
Vom Funktionsprinzip her unterscheiden sich NH-Sicherungen also nicht von kleinen Glasröhrchen-Schmelzsicherungen, sie sind aber für deutlich höhere Spannungen und vor allem sehr hohe Ströme ausgelegt. Die aktuell gültige Norm für NH-Sicherungen ist die DIN EN 60269-1 (VDE 0636-1).
So sind NH-Sicherungen aufgebautNH-Sicherungen sind so konstruiert, dass sie eine zuverlässige und sichere Unterbrechung des Stromkreises bei Überstrom oder Kurzschluss gewährleisten. Ihr Aufbau besteht aus mehreren Komponenten, die spezifische Funktionen erfüllen.
Das Gehäuse besteht in der Regel aus Keramik oder Glas. Diese Materialien sind thermisch und mechanisch sehr stabil und widerstandsfähig gegen hohe Temperaturen und Druck, die beim Auslösen der Sicherung entstehen. Der Schmelzleiter ist das zentrale Element der Sicherung.
Er besteht aus einem speziellen Metall, oft Silber oder Kupfer, und ist so dimensioniert, dass er bei einer bestimmten Überstromstärke schmilzt und den Stromkreis unterbricht. Im Inneren des Gehäuses befindet sich ein Löschmittel, meist Quarzsand. Dieses Material dient zur Löschung des Lichtbogens, der beim Schmelzen des Leiters entsteht.
Der Sand erstickt den Lichtbogen und verhindert so die Bildung von hohen Temperaturen und Schäden am Sicherungsgehäuse. An beiden Enden der Sicherung befinden sich Kontaktkappen oder -messer, gefertigt in der Regel aus leitfähigem Material wie Kupfer. Diese Kontakte sorgen für eine sichere Verbindung zur elektrischen Anlage oder zum Sicherungshalter.
NH-Sicherungseinsätze sind deutlich gekennzeichnet. Die Kennzeichnung umfasst neben Nennstromstärke und Betriebsspannung auch die Auslösecharakteristiken F, M oder T. Der Buchstabe F steht für flink, die Auslösegeschwindigkeit beträgt weniger als 20 Millisekunden. M bedeutet mittelträge, hier liegt die Geschwindigkeit zwischen 50 und 90 Millisekunden. T kennzeichnet ein träges Sicherungselement mit einer Auslösegeschwindigkeit 100 bis 300 Millisekunden beträgt. Darüber hinaus gibt es Varianten mit der Bezeichnung FF für superflink und TT für superträge.
Diese Informationen sind entweder aufgedruckt oder eingraviert. Einige NH-Sicherungen besitzen zudem ein optisches Anzeigeelement oder einen Sicherungsmonitor, der anzeigt, wenn die Sicherung ausgelöst hat. Dies erleichtert die Identifikation defekter Sicherungen ohne aufwändige Prüfungen.
Unter normalen Betriebsbedingungen fließt der Strom – wie oben bereits erwähnt – durch den Schmelzleiter. Überschreitet der Strom allerdings die Nennstromstärke, beginnt sich der Schmelzleiter zu erwärmen. Er besteht aus einem Material mit definiertem Schmelzpunkt: Je höher der Überstrom, desto schneller erhitzt sich der Leiter. Bei moderaten Überströmen, zum Beispiel durch einen temporären Lastanstieg, dauert es einige Zeit, bis der Schmelzleiter durchbrennt. Das verhindert das Auslösen bei kurzzeitigen Überlasten.
Bei einem Kurzschluss, bei dem extrem hohe Ströme in sehr kurzer Zeit fließen, erhitzt sich der Schmelzleiter blitzartig. Der schnelle Temperaturanstieg führt zum nahezu sofortigen Schmelzen des Leiters, wodurch der Stromfluss abrupt unterbrochen wird. Der entstehende Lichtbogen beim Schmelzen wird durch das Löschmittel im Sicherungsgehäuse gelöscht. Der Quarzsand schmilzt durch die entstandene Hitze und bildet eine isolierende Glasmasse, die den Lichtbogen effektiv erstickt und eine weitere Stromführung verhindert.
Sobald der Schmelzleiter durchgeschmolzen ist, wird der Stromkreis unterbrochen. Das schützt die nachgeschalteten Geräte und Leitungen vor Überhitzung, Beschädigung oder Zerstörung. Der NH-Sicherungseinsatz muss nun ausgetauscht werden. Spezielle Sicherungs-Einsätze und NH-Trenner erleichtern den Austausch und gewährleisten, dass die neue Sicherung korrekt installiert wird. NH-Trenner finden sich häufig in industriellen Schaltanlagen, in denen hohe Ströme und Spannungen auftreten. Sie bieten zudem eine sichere Möglichkeit, Teile des Stromkreises zu isolieren.
Einige NH-Sicherungseinsätze verfügen über ein optisches Anzeigeelement, das aktiviert wird, wenn die Sicherung ausgelöst hat. Dies erleichtert die Identifizierung der ausgelösten Sicherung ohne den Einsatz zusätzlicher Messgeräte.
Betriebsklassen
gG oder gL
Allgemeiner Leitungsschutz
Bietet sowohl Überlast- als auch Kurzschlussschutz
Standard für den Schutz von Leitungen und Kabeln in Verteilnetzen
aM
Motorschutz
Bietet Kurzschlussschutz, aber keinen Überlastschutz
Montage in Kombination mit einem Motorschutzrelais, um Motoren vor Kurzschlüssen zu schützen
gR
Bietet Schutz für elektronische Bauteile und Halbleiter
Schützt vor allem empfindliche elektronischer Komponenten wie Dioden, Thyristoren und Transistoren
aR
Halbleiterschutz ohne Überlastschutz
Bietet nur Kurzschlussschutz
Wird verwendet in Systemen, die bereits über einen separaten Überlastschutz verfügen
gPV
Schutz von Photovoltaikanlagen
Speziell für den Schutz vor Überstrom und Kurzschluss in PV-Systemen
Schützt Solarmodule und Wechselrichter in Photovoltaikanlagen
Bauformen
Größe 0, 00 und 000
Kompakte Bauform
Nennstrom typisch bis 160 Ampere
Geeignet für kleinere Installationen und Geräte
Größe 1
Standardgröße
Nennstrom typisch bis 250 A
Weit verbreitet in gewerblichen und industriellen Anwendungen
Größe 2
Größere Bauform für höhere Ströme
Nennstrom typisch bis 400 A
Verwendet in größeren industriellen Anwendungen und Verteilerschränken
Größe 3
Noch größere Bauform
Nennstrom typisch bis 630 A
Schutz von großen Industriemaschinen und -anlagen
Größe 4
Größte Standardgröße
Nennstrom typisch bis 1.250 A
Einsatz in sehr großen industriellen Anwendungen, die hohe Stromstärken erfordern
Spezielle Bauformen
Mit integrierter Löseeinrichtung
Eingebaute Vorrichtung, die das manuelle Auslösen der Sicherung ermöglicht
In Anwendungen, bei denen eine kontrollierte Trennung des Stromkreises notwendig ist
Mit speziellen Anschlüssen
Verschiedene Anschlussarten wie Schraub- oder Bolzenanschlüsse
Angepasst an spezifische Installationsanforderungen
Mit optischer Anzeige
Integrierte Anzeige, die den Status der Sicherung zeigt
Erleichtert die Identifikation ausgelöster Sicherungen
