Baustromverteiler

Baustromverteiler stellen sowohl 230 V als auch 400 V Nennspannung zur Verfügung, denn auf Baustellen wird mit beiden Spannungen gearbeitet. Während für Baulampen und kleinere Handwerksgeräte wie Handbohrmaschinen und Handkreissägen 230 V Wechselstrom ausreichen, benötigen Bauaufzüge und besonders leistungsstarke Maschinen wie Tischkreissägen 400 V Drehstrom, auch Dreiphasenwechselstrom, Starkstrom oder einfach Baustrom genannt. Zur Bereitstellung der unterschiedlichen Spannungen sind Baustromkästen mit verschiedenen Arten von Steckdosen ausgestattet. Für den 230-V-Anschluss kommen Schutzkontaktsteckdosen zum Einsatz, wohingegen der Anschluss an Baustrom über CEE-Drehstromsteckdosen realisiert wird, die für die Aufnahme von dreiphasigen CEE-Drehstromsteckern vorgesehen sind. Gut zu wissen: Die Bezeichnungen CEE-Steckdosen und CEE-Stecker für Drehstromsteckverbindungen sind insofern irreführend, als auch Schutzkontakt- und Euro-Steckverbinder nach dem CEE-System normiert sind. Jedoch hat sich die Normbezeichnung nur bei Drehstromsteckverbindern durchgesetzt.

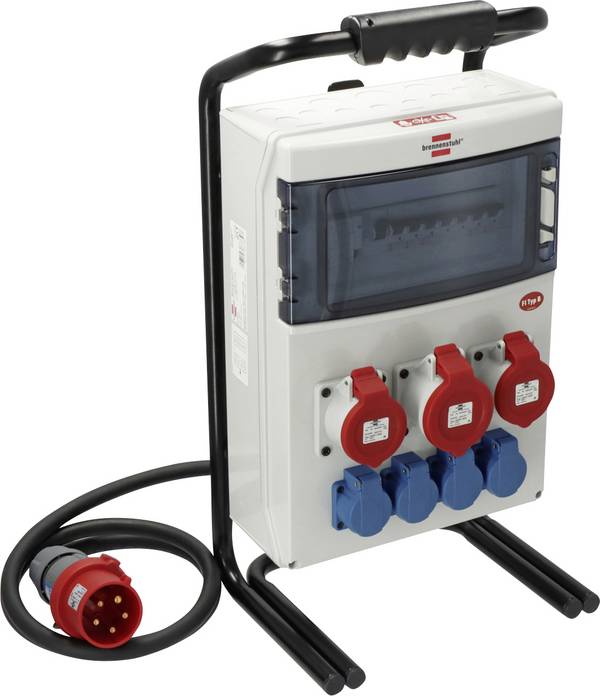

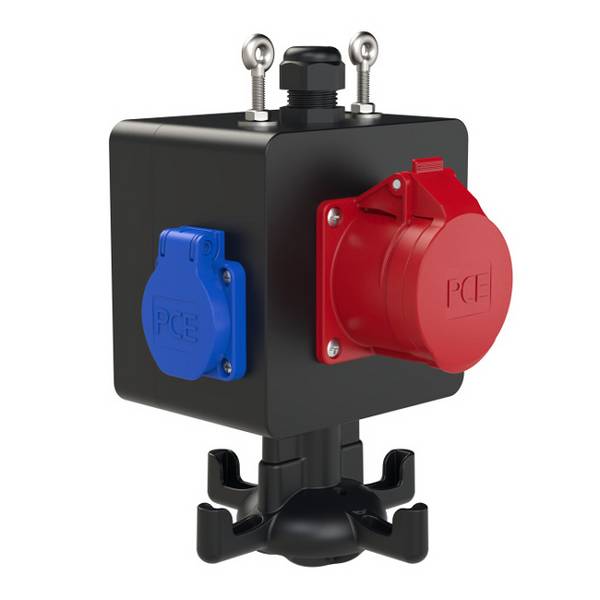

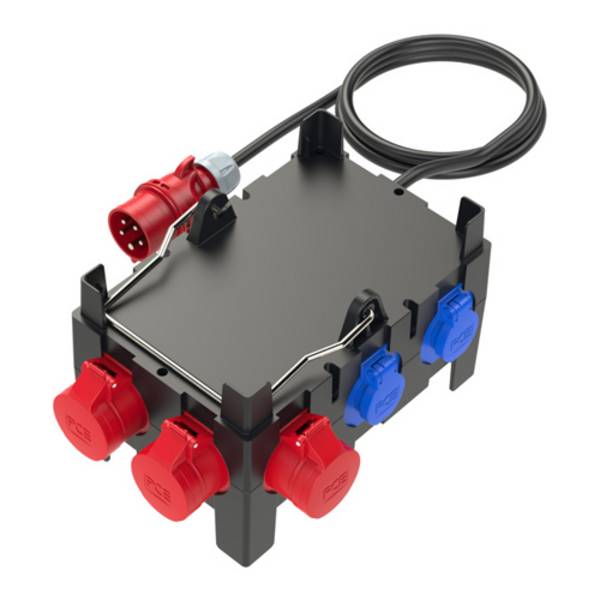

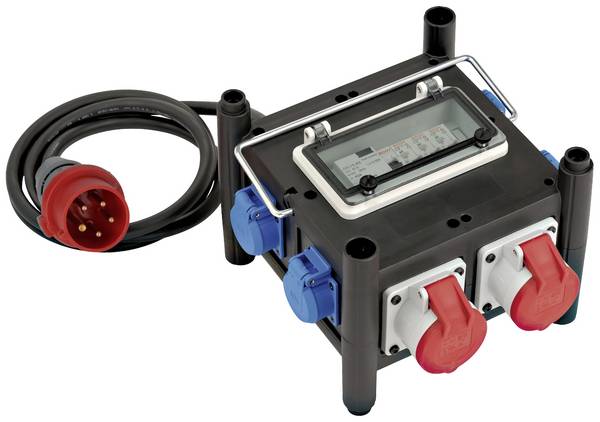

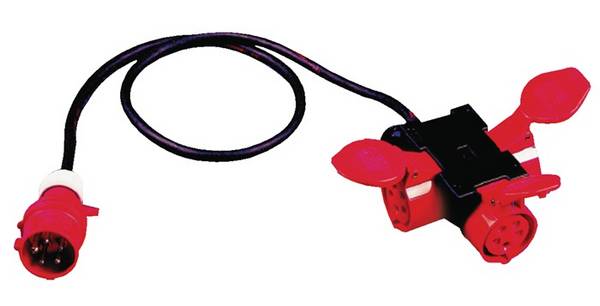

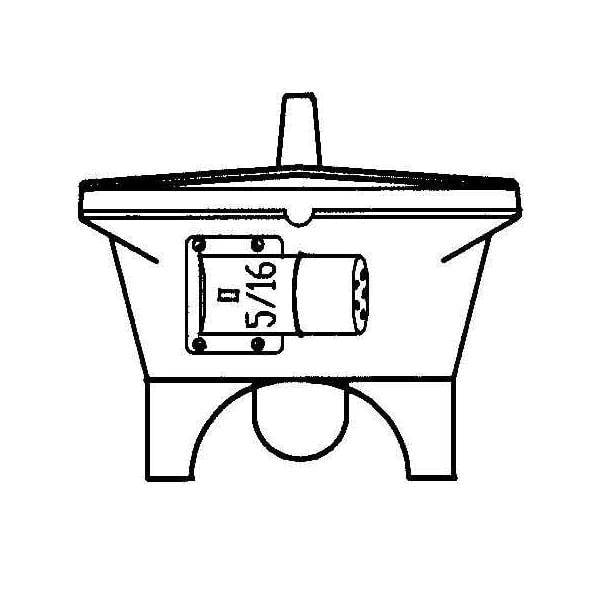

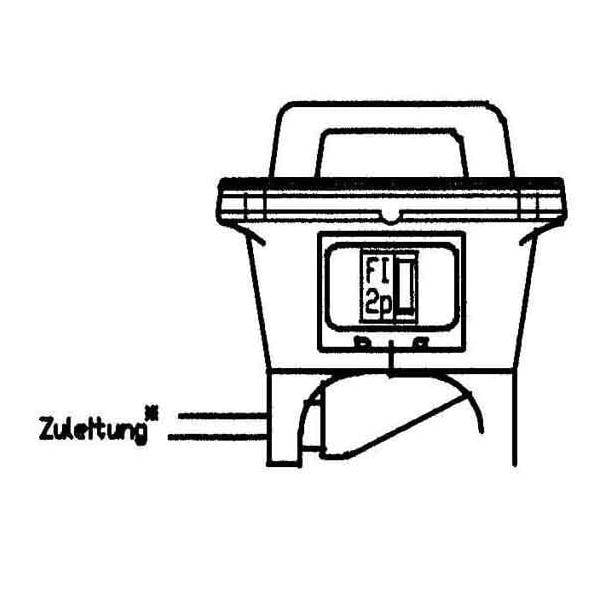

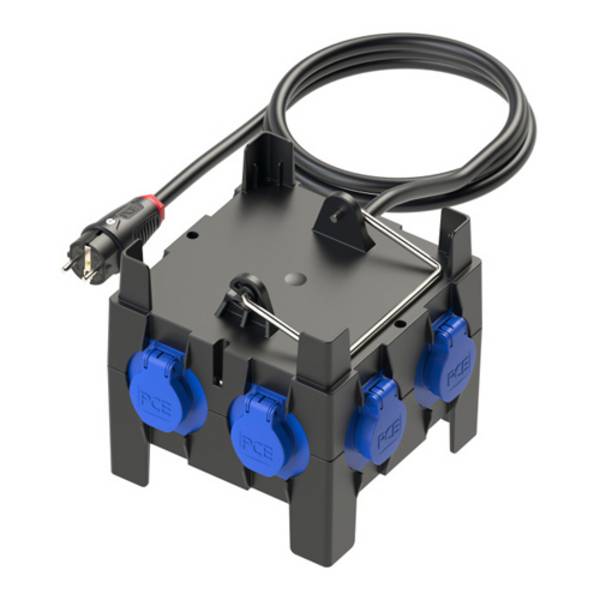

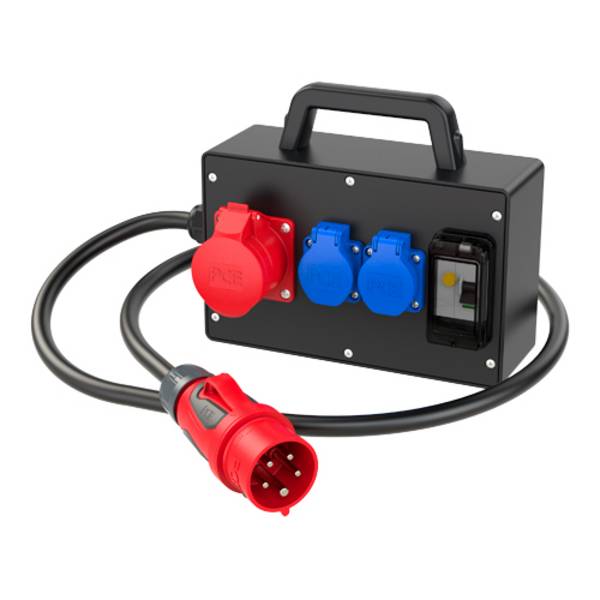

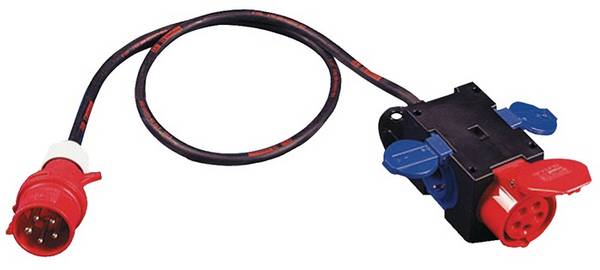

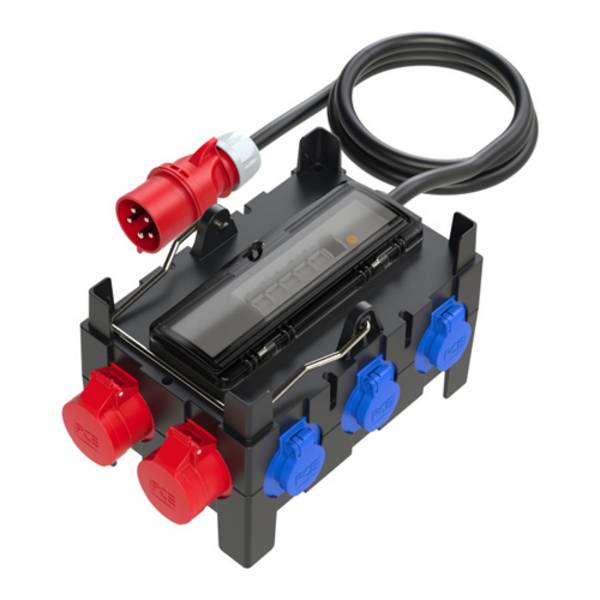

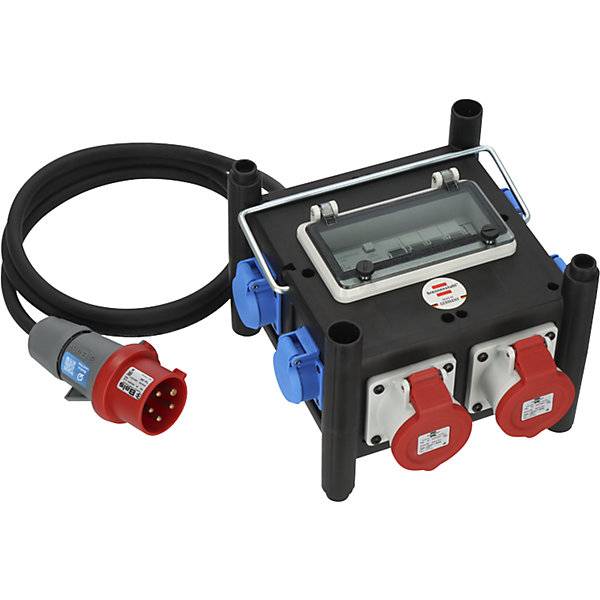

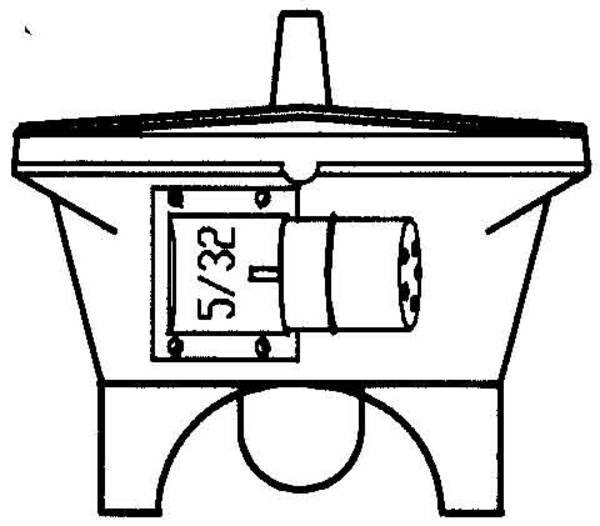

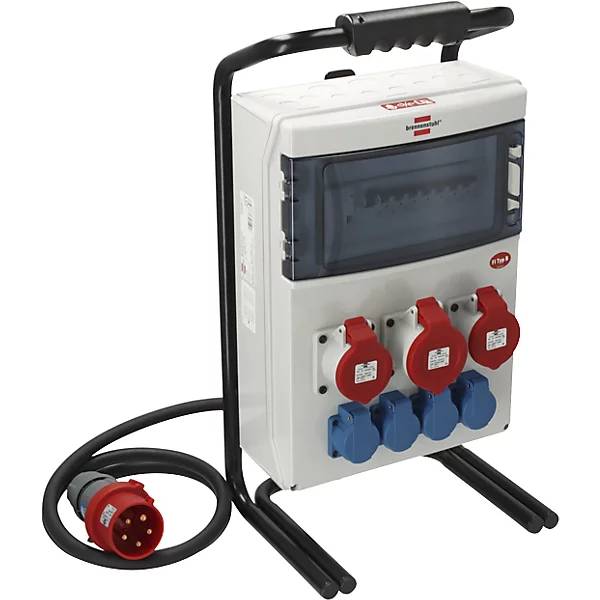

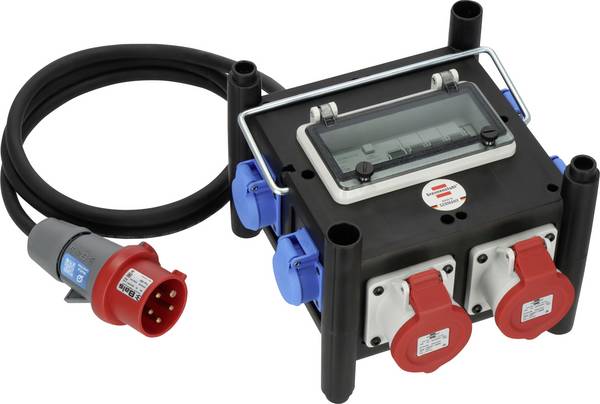

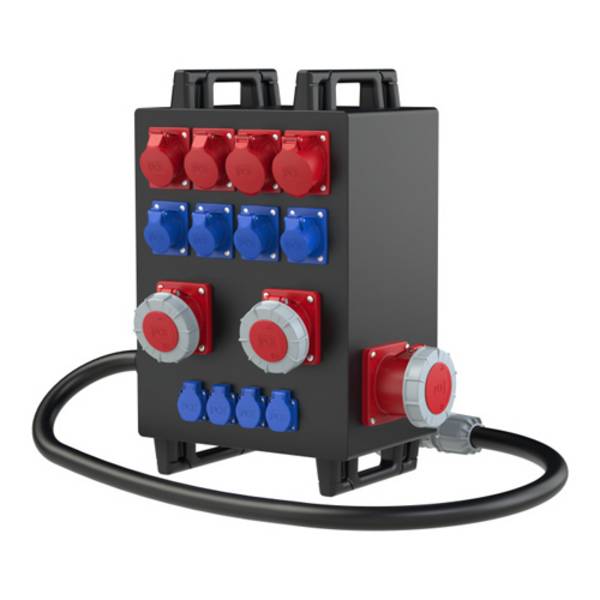

Zur besseren Unterscheidung im Baustromkasten sind die Schutzkontakt-Anschlüsse für 230 V in Blau und die CEE-Drehstromanschlüsse mit 400 V in Rot ausgeführt. Die Schutzkontakt-Steckdosen sind dreipolig und bestehen aus Außenleiter, Neutralleiter und Erdungsleitung. Die roten CEE-Starkstromsteckdosen für Drehstromgeräte verwenden ein fünfpoliges Stecksystem mit drei Außenleitern, einem Neutralleiter und einem Schutzleiter für die Erdung.

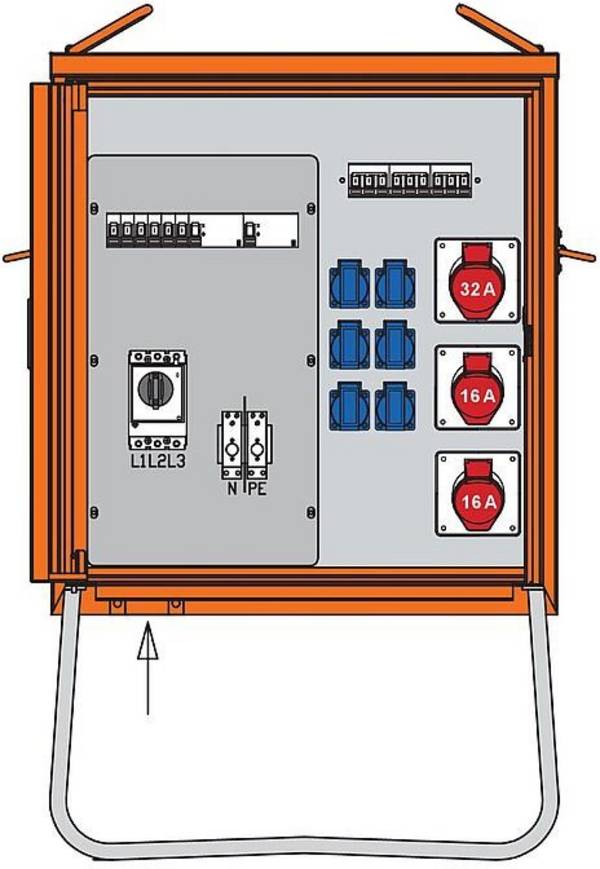

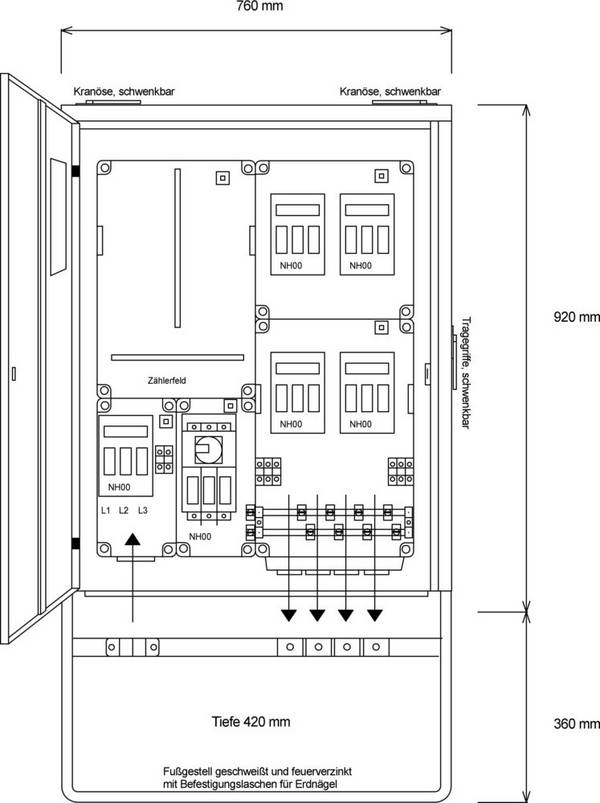

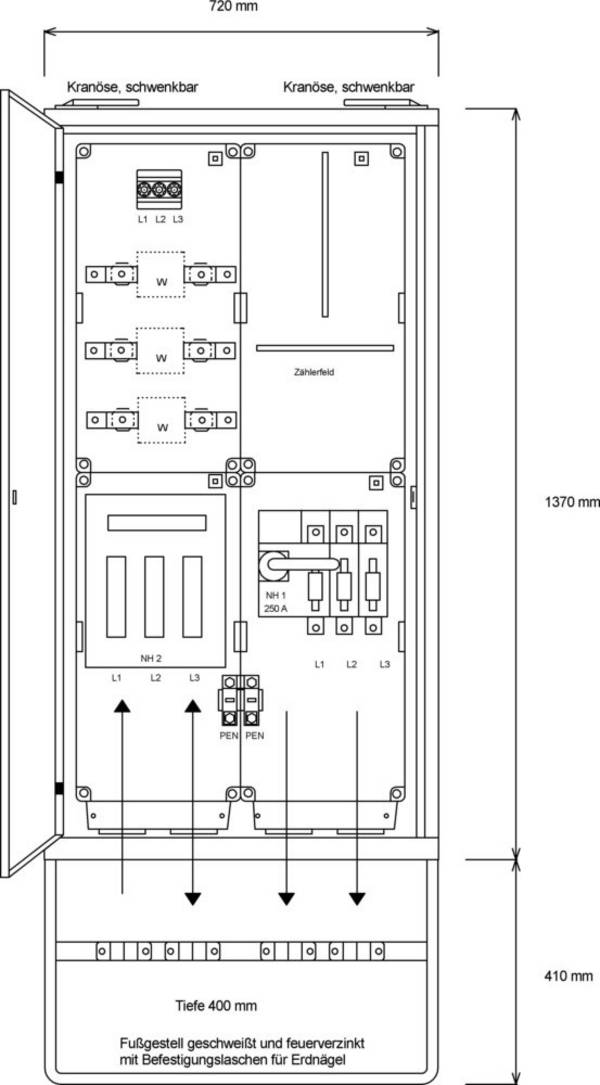

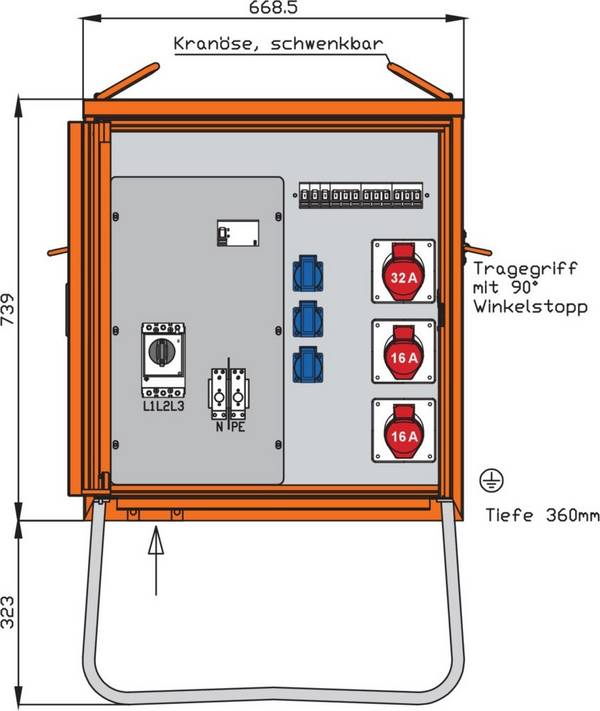

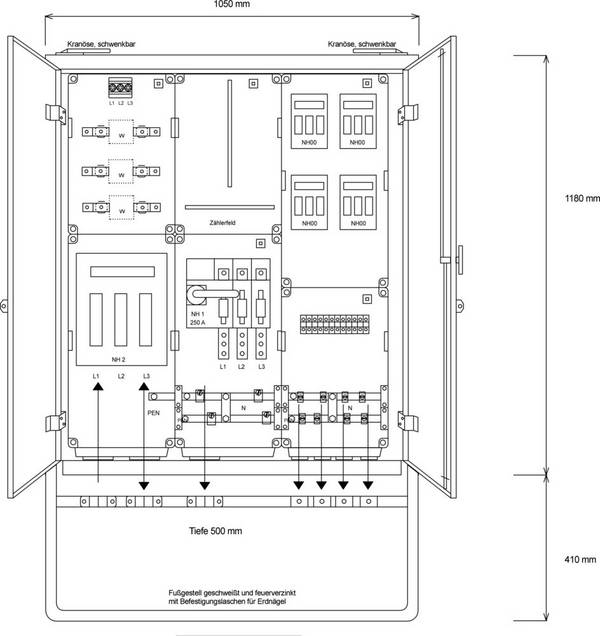

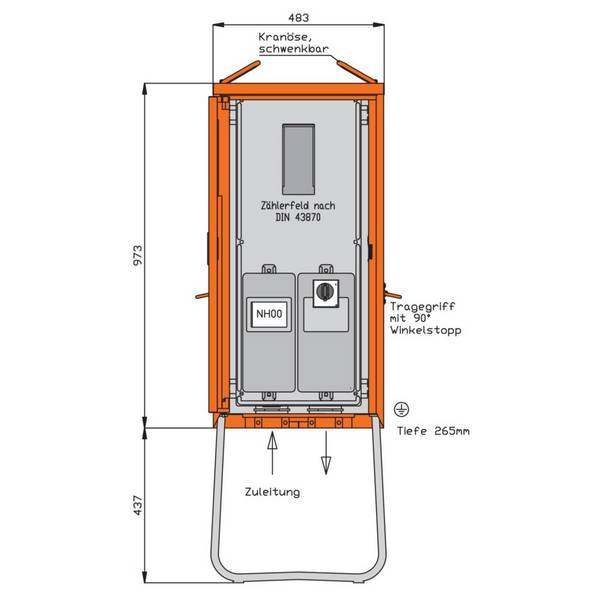

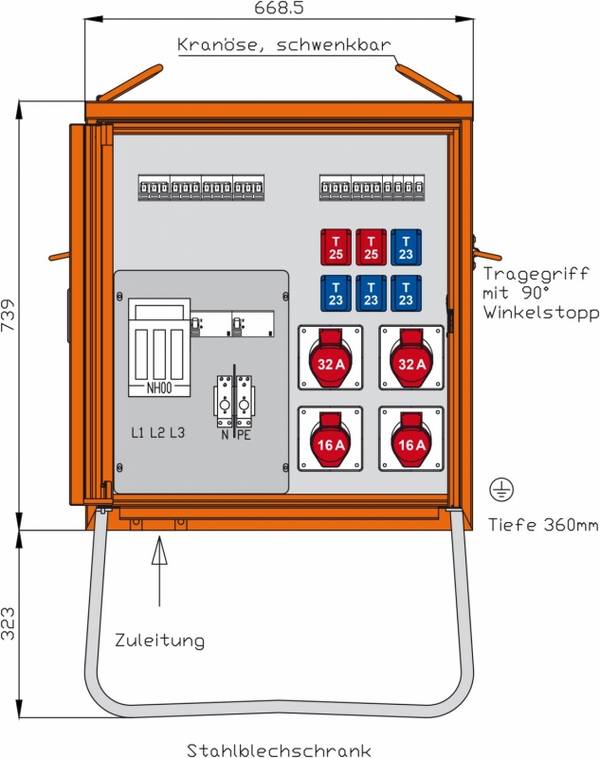

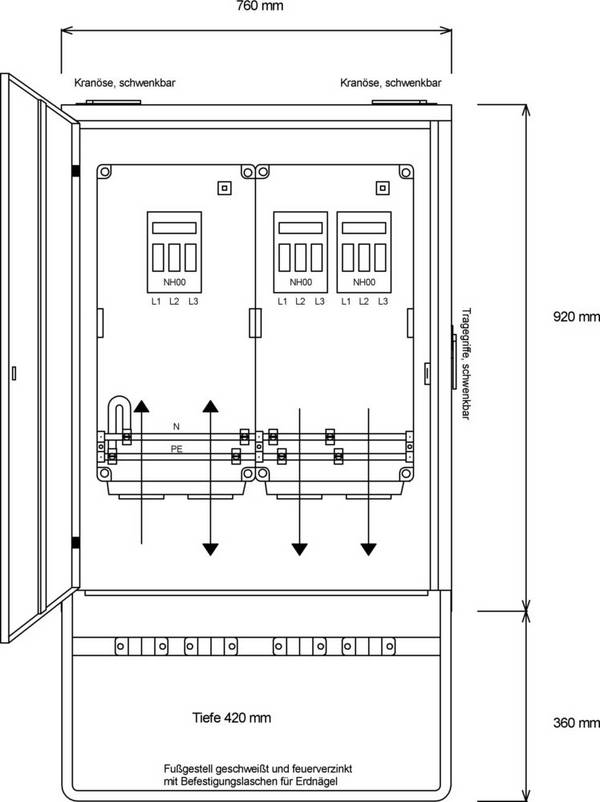

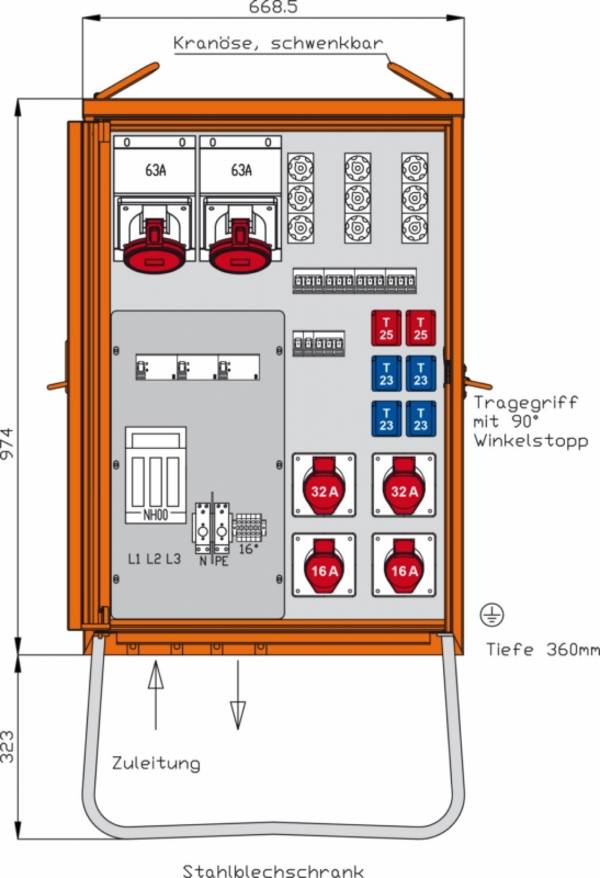

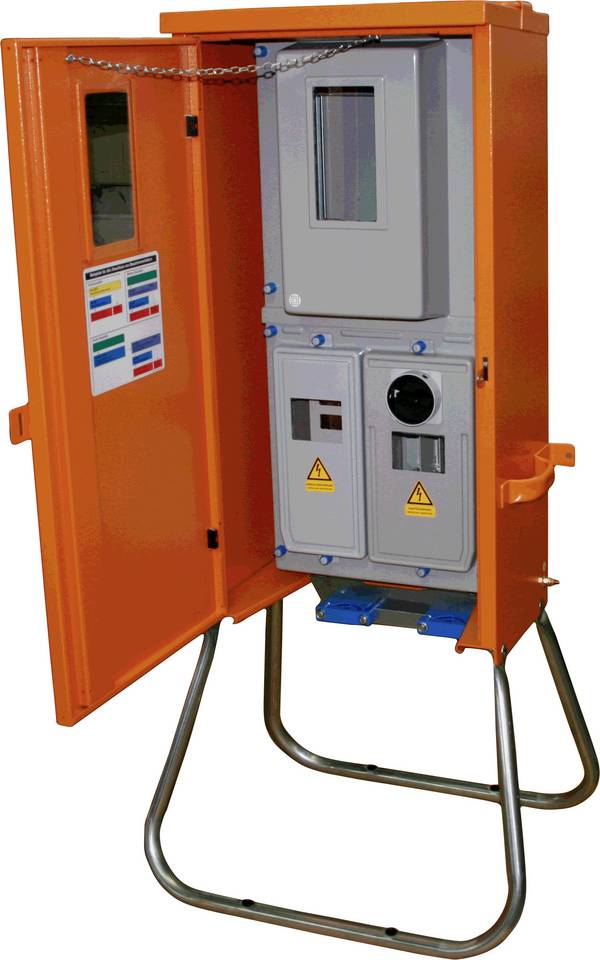

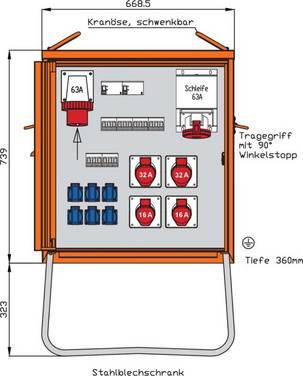

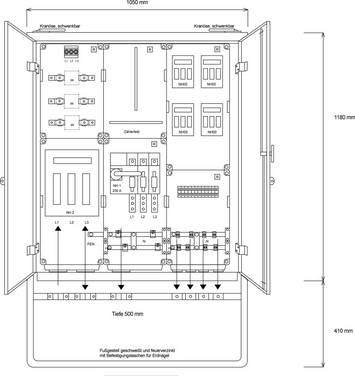

Baustromkästen gibt es in unterschiedlicher Größe und Bestückung für kleine, mittlere und große Baustellen. Differenziert werden unter anderem Verteilerschränke, Anschlussschränke und Gruppenverteilerschränke. Bei einem Verteilerschrank handelt es sich um einen kompakten Baustromkasten für die Verteilung von Strom auf einer Baustelle. Anschlussschränke sind Baustromkästen, an die Geräte mit Schutzkontakt- und Drehstromsteckern sowie weitere Baustromunterverteiler angesteckt werden können. Zudem haben sie eine Vorrichtung für einen Stromzähler und dienen somit auch als Zählerschrank. Gruppenverteilerschränke sind ausschließlich für die Unterverteilung an weitere Stromverteiler vorgesehen und haben selbst keine Steckplätze für Endgeräte. Durch den Einsatz von Gruppenverteilern lassen sich separate Stromkreise für verschiedene Baustellenabschnitte getrennt absichern.

Im Wesentlichen gibt es drei Schutzmaßnahmen, die die Norm vorschreibt. Dazu gehört zunächst einmal eine Fehlerstromschutz-Einrichtung (FI-Schutzschalter oder RCD genannt) vom Typ B. Diese sorgt dafür, dass angeschlossene Verbraucher bei glatten Gleichfehlerströmen (= nicht sinusförmige Leck- oder Fehlerströme) sicher abschalten und andere Schutzeinrichtungen nicht blockiert werden. Zu Verbrauchern, bei denen glatte Gleichfehlerströme entstehen können, gehören elektronische Betriebsmittel mit Frequenzumrichter wie Baukräne, Bauaufzüge, Pumpen, Lüfter, Verdichter und Rüttler. Sind solche Geräte an den Verteiler angeschlossen, ist ein FI-Schalter/RCD vom Typ A nicht ausreichend, denn dieser kann nur Wechselströme und pulsierende Gleichströme erfassen. Bei einem FI-Schalter/RCD vom Typ B handelt es sich dagegen um eine allstromsensitive Schutzeinrichtung, die in der Lage ist, zusätzlich glatte Gleichfehlerströme und somit alle Arten von Fehlerströmen zu erkennen. Die Fehlerstrom-Schutzeinrichtung von Typ B ist für CEE-Drehstromsteckdosen bis einschließlich 63 A verpflichtend. Von der Vorschrift ausgenommen sind Schutzkontaktsteckdosen sowie CEE-Drehstromsteckdosen mit einem Nennstrom ab 125 A, aber nur dann, wenn daran keine frequenzgesteuerten Betriebsmittel angeschlossen sind, die glatte Gleichfehlerströme hervorrufen.

Die zweite Schutzmaßnahme nach DIN VDE 0100-704:2018-10 ist eine abschließbare Einrichtung zur Trennung der Stromzufuhr. Diese wird im Regelfall über einen Schalter realisiert, mit dem der Stromfluss über die Zuleitung unterbrochen wird. Der Schalter muss für Laien bedienbar sein, damit jede Person auf der Baustelle den Verteiler im Notfall spannungsfrei schalten kann. Außerdem muss der Schalter in AUS-Stellung gesichert werden, etwa unter Zuhilfenahme eines Vorhängeschlosses oder einer verschließbaren Gesamtumhüllung, um unsachgemäßen Zugriff zu verhindern. Bei fest angeschlossenen Baustromverteilern ist eine verschließbare Gesamtumhüllung nicht ausreichend. Hier muss die Trenneinrichtung im Stromkasten eingebaut und abschließbar sein.

Die dritte Schutzmaßnahme greift im Fall einer Neuerrichtung oder eines Standortwechsels. Wird ein neuer Verteiler zum ersten Mal installiert oder ein gebrauchter Baustromkasten auf einer anderen Baustelle genutzt, muss er vor Inbetriebnahme von einem Elektriker oder einer Elektrikerin nach VDE 0100-600 geprüft werden. In dem Zusammenhang ist zu beurteilen, ob der Baustromkasten sämtliche normativen Anforderungen erfüllt und sich in einem technisch einwandfreien Zustand befindet. Nach der Erstprüfung müssen sowohl ortsveränderliche als auch ortsfeste Baustromkästen in regelmäßigen Intervallen geprüft werden. Die Prüfungen sind zu dokumentieren, beispielsweise anhand eines Prüfprotokolls. Nach erfolgter Kontrolle wird eine Prüfplakette oder Banderole auf den Stromverteiler aufgebracht.
