Entstörkondensatoren
599 ErgebnisseDetails | Preis | Verfügbarkeit | Anschluss | Elektr. Kapazität | Höhe | Bauart | Zertifizierungen | Max. Temperatur | Toleranz ± | Nennspannung | RM | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

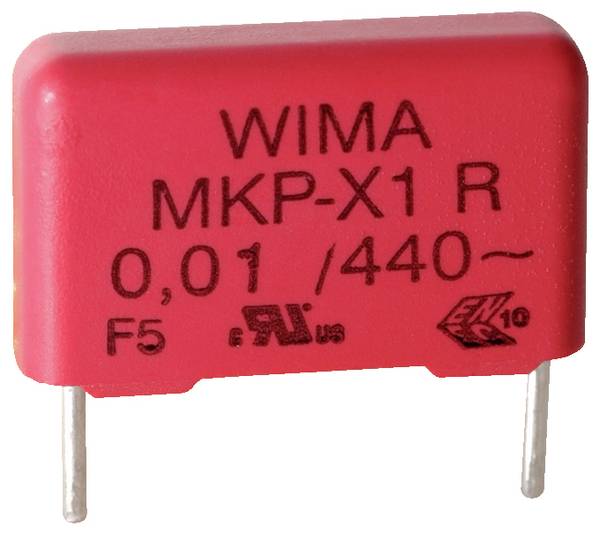

Bestell-Nr.:3463526 Teile-Nr.:MKX14W34706B00KSSD inkl. MwSt. 612 Stück auf Lager Lieferung Fr., 6. Nov. Min: 17Vielfache: 17 | Draht | 470 nF | 21.0 mm | radial bedrahtet | RoHS | 105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:459902 EAN:2050000401831 Teile-Nr.:MKY22W22204D00KSSD-1 inkl. MwSt. 235 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 5 | Lötpins | 0.022 µF | 12.5 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451074 EAN:2050000126918 Teile-Nr.:MKX21W41506F00KSSD-1 inkl. MwSt. 65 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 1.5 µF | 26 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569588 EAN:2050004861877 Teile-Nr.:MKX2AW34706A00KSSD inkl. MwSt. 71 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.47 µF | 19 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
Bestell-Nr.:2903366 EAN:2050009145897 Teile-Nr.:TS08H0A9104KBB0ESR inkl. MwSt. 2030 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 10 | - | 0.1 µF | - | - | RoHS | +110 °C | 10 % | 310 V/AC | 15 mm | - | |||
 Abb. ähnlich Bestell-Nr.:454631 EAN:2050001614537 Teile-Nr.:PMR209MB5470M100R30 inkl. MwSt. 742 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.047 µF | 13 mm | radial bedrahtet | - | +85 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:454683 EAN:2050001614544 Teile-Nr.:PMR209MC6100M100R30 inkl. MwSt. 1433 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.1 µF | 14 mm | radial bedrahtet | - | +85 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569590 EAN:2050004861891 Teile-Nr.:MKX2AW36806A00KSSD -22% inkl. MwSt. 12 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.68 µF | 19 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
Bestell-Nr.:456128 EAN:2050000128899 Teile-Nr.:PMR209MB5470M100R30 inkl. MwSt. 519 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.047 µF | 7 mm | radial bedrahtet | RoHS | - | - | - | - | - | |||
Bestell-Nr.:3462880 Teile-Nr.:PME271Y510MR30 inkl. MwSt. 570 Stück auf Lager Lieferung Fr., 6. Nov. Min: 10Vielfache: 10 | THT | 10 nF | 10.5 mm | radial bedrahtet | RoHS | 110 °C | 20 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:1569575 EAN:2050004861747 Teile-Nr.:MKX2AW24704B00KSSD inkl. MwSt. 421 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 7 | Lötpins | 0.047 µF | 11 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569497 EAN:2050004860962 Teile-Nr.:MKX2AW33304J00KSSD-1 inkl. MwSt. 635 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | Lötpins | 0.33 µF | 16 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569580 EAN:2050004861792 Teile-Nr.:MKX2AW31505B00KSSD inkl. MwSt. 76 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | Lötpins | 0.15 µF | 15 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569583 EAN:2050004861822 Teile-Nr.:MKX2AW32205B00KSSD inkl. MwSt. 201 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | Lötpins | 0.22 µF | 15 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569949 EAN:2050004865486 Teile-Nr.:MPRY2W2100FF00MSSD-1 inkl. MwSt. 79 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.01 µF | 17 mm | radial bedrahtet | - | +110 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451078 EAN:2050000126956 Teile-Nr.:MKY22W21004B00MSSD-1 inkl. MwSt. 160 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 7 | Lötpins | 0.01 µF | 11 mm | radial bedrahtet | - | +105 °C | 20 % | - | - | - | |||
Bestell-Nr.:501733 EAN:2050000146534 Teile-Nr.:B81123C1222M inkl. MwSt. 422 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 5 | Lötpins | 2.2 nF | 12.5 mm | radial bedrahtet | RoHS | 85 °C | - | - | - | Piece | |||
Bestell-Nr.:3463522 Teile-Nr.:MKX14W41006G00KSSD inkl. MwSt. 90 Stück auf Lager Lieferung Fr., 6. Nov. Min: 6Vielfache: 6 | Draht | 1.000 nF | 29.0 mm | radial bedrahtet | RoHS | 105 °C | 10 % | - | - | - | |||
 Bestell-Nr.:3523645 Teile-Nr.:MKX2AW32204H00KSSD -14% inkl. MwSt. 91 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Draht | 220 nF | 14.0 mm | radial bedrahtet | RoHS | 105 °C | 10 % | - | - | Bulk | |||
Bestell-Nr.:2853073 EAN:2050009042646 Teile-Nr.:B32921C3104M000 inkl. MwSt. 426 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 7 | - | 0.10 µF | 12 mm | - | RoHS | +110 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451081 EAN:2050000126987 Teile-Nr.:MKX21W21003F00KSSD-1 inkl. MwSt. 543 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 7 | Lötpins | 0.01 µF | 11 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
Bestell-Nr.:2853079 EAN:2050009042707 Teile-Nr.:B32922C3684M000 inkl. MwSt. 176 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | - | 0.68 µF | 18.50 mm | - | RoHS | +110 °C | 20 % | - | - | - | |||

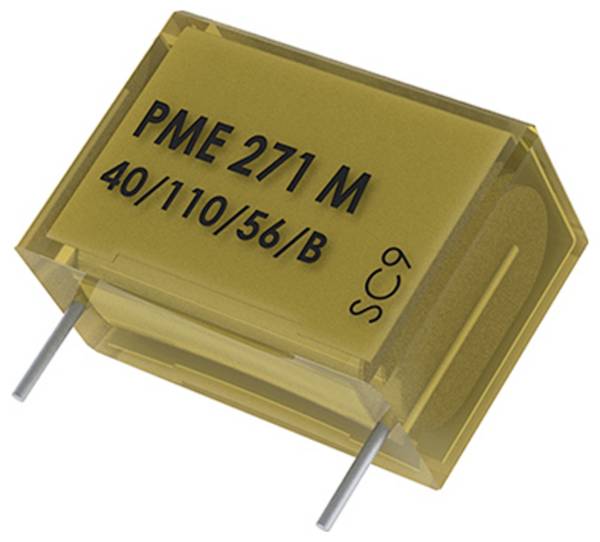

Bestell-Nr.:3462878 Teile-Nr.:PME271MB6100MR30 inkl. MwSt. 210 Stück auf Lager Lieferung Fr., 6. Nov. Min: 10Vielfache: 10 | - | 100 nF | 14.3 mm | radial bedrahtet | RoHS | 110 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3621342 Teile-Nr.:MPX20W2220FC00MSSD inkl. MwSt. 1818 Stück auf Lager Lieferung Fr., 6. Nov. Min: 1000Vielfache: 1000 | Lötpins | 0.022 µF | 13 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | Bulk | |||
Bestell-Nr.:3462876 Teile-Nr.:PME271M547MR30 inkl. MwSt. 154 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Löten | 47 nF | 12.5 mm | radial bedrahtet | RoHS | 110 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:454555 EAN:2050001614520 Teile-Nr.:PMR209MC6220M100R30 inkl. MwSt. 446 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.22 µF | 16.5 mm | radial bedrahtet | - | +85 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451069 EAN:2050000126871 Teile-Nr.:MKX21W22203F00KSSD-1 inkl. MwSt. 53 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 7 | Lötpins | 0.022 µF | 11 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569592 EAN:2050004861914 Teile-Nr.:MKX2AW41507C00KSSD inkl. MwSt. 48 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 1.5 µF | 24 mm | radial bedrahtet | - | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3621195 Teile-Nr.:MPX12W2150FD00MSSD inkl. MwSt. 1303 Stück auf Lager Lieferung Fr., 6. Nov. Min: 1000Vielfache: 1000 | Lötpins | 0.015 µF | 14 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | Bulk | |||
Bestell-Nr.:3523746 Teile-Nr.:JY09F222MY75N+DL5MM -31% inkl. MwSt. 129 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | Pins | 2.2 nF | - | radial bedrahtet | RoHS | 125 °C | 20 % | - | - | - | |||
Bestell-Nr.:3462879 Teile-Nr.:PME271MD6220KR30 inkl. MwSt. Lieferung Fr., 5. März 2027 Min: 10Vielfache: 10 | - | - | 19.0 mm | radial bedrahtet | RoHS | - | 10 % | - | - | - | |||
Bestell-Nr.:3462882 Teile-Nr.:PME271Y547MR30 inkl. MwSt. 280 Stück auf Lager Lieferung Fr., 6. Nov. Min: 10Vielfache: 10 | THT | 47 nF | 15.0 mm | radial bedrahtet | RoHS | 110 °C | 20 % | - | - | - | |||
Bestell-Nr.:3462881 Teile-Nr.:PME271Y522MR30 inkl. MwSt. 270 Stück auf Lager Lieferung Fr., 6. Nov. Min: 10Vielfache: 10 | - | 22 nF | 13.0 mm | radial bedrahtet | RoHS | 110 °C | 20 % | - | - | Bulk | |||
Bestell-Nr.:2853087 EAN:2050009042004 Teile-Nr.:B32932A3104K000 inkl. MwSt. 618 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 5 | - | 0.1 µF | 11 mm | - | RoHS | +110 °C | 10 % | - | - | - | |||
Bestell-Nr.:2853048 EAN:2050009041861 Teile-Nr.:B32021A3222M000 -15% inkl. MwSt. 754 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 10 | - | 0.0022 µF | 9 mm | - | RoHS | +110 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451086 EAN:2050000127021 Teile-Nr.:MKX2AW42206G00KSSD inkl. MwSt. 21 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 2.2 µF | 29 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
Bestell-Nr.:2903361 EAN:2050009145842 Teile-Nr.:TS08H0A9153KBB0DSR inkl. MwSt. 852 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 20 | - | 0.015 µF | - | - | RoHS | +110 °C | 10 % | 310 V/AC | 10 mm | - | |||
 Abb. ähnlich Bestell-Nr.:451671 EAN:2050000127250 Teile-Nr.:MKX2AW32204F00KSSD inkl. MwSt. 155 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | Lötpins | 0.22 µF | 15 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569499 EAN:2050004860986 Teile-Nr.:MKX2AW41005I00KSSD-1 inkl. MwSt. Bald verfügbar | Lötpins | 1 µF | 21 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569952 EAN:2050004865516 Teile-Nr.:MPX12W2330FF00MSSD-1 -35% inkl. MwSt. 64 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.033 µF | 17 mm | radial bedrahtet | - | +110 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3621328 Teile-Nr.:MPX20W2100FC00MSSD inkl. MwSt. 186 Stück auf Lager Lieferung Fr., 6. Nov. Min: 1000Vielfache: 1000 | Lötpins | 0.01 µF | 13 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3621068 Teile-Nr.:MKY22W21004B00MSSD inkl. MwSt. 3027 Stück auf Lager Lieferung Fr., 6. Nov. Min: 2400Vielfache: 2400 | - | 0.01 µF | 11 mm | - | RoHS | - | 20 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:451082 EAN:2050000126994 Teile-Nr.:MKX21W23303F00KSSD-1 inkl. MwSt. Lieferung Fr., 6. Nov. Min: 250Vielfache: 250 | Lötpins | 0.033 µF | 11 mm | radial bedrahtet | - | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451072 EAN:2050000126895 Teile-Nr.:MKX21W31504D00KSSD-1 inkl. MwSt. 549 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 5 | Lötpins | 0.15 µF | 14 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
Bestell-Nr.:2853077 EAN:2050009042684 Teile-Nr.:B32922C3224K000 -16% inkl. MwSt. 387 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 7 | - | 0.22 µF | 12.50 mm | - | RoHS | +110 °C | 10 % | - | - | - | |||
 Bestell-Nr.:3463534 Teile-Nr.:MKY22W13303D00KSSD inkl. MwSt. 500 Stück auf Lager Lieferung Fr., 6. Nov. Min: 50Vielfache: 50 | Pins | 3.3 nF | 9.5 mm | radial bedrahtet | RoHS | 105 °C | 10 % | - | - | Bulk | |||
Bestell-Nr.:3463018 Teile-Nr.:JN09B471KY12N+DL25MM inkl. MwSt. Lieferung Mo., 25. Jan. 2027 Min: 100Vielfache: 100 | - | 470 pF | - | radial bedrahtet | RoHS | 125 °C | 10 % | - | - | - | |||
Bestell-Nr.:3463530 Teile-Nr.:MKY22W21003I00KSSD inkl. MwSt. 2150 Stück auf Lager Lieferung Fr., 6. Nov. Min: 50Vielfache: 50 | Draht | 10 nF | 12.0 mm | radial bedrahtet | RoHS | 105 °C | 10 % | - | - | - | |||
Bestell-Nr.:3463533 Teile-Nr.:MKY22W11503D00KSSD inkl. MwSt. 4100 Stück auf Lager Lieferung Fr., 6. Nov. Min: 50Vielfache: 50 | Draht | 1.5 nF | 9.5 mm | radial bedrahtet | RoHS | 105 °C | 10 % | - | - | - | |||
Bestell-Nr.:3462873 Teile-Nr.:PME271M510MR30 inkl. MwSt. 530 Stück auf Lager Lieferung Fr., 6. Nov. Min: 10Vielfache: 10 | Löten | 10 nF | 10.5 mm | radial bedrahtet | RoHS | 110 °C | 20 % | - | - | Bulk | |||
Bestell-Nr.:3466115 Teile-Nr.:MKX2AW34705F00KSSD inkl. MwSt. Lieferung Mi., 9. Dez. Min: 50Vielfache: 50 | - | - | 18.5 mm | radial bedrahtet | RoHS | - | 10 % | - | - | - | |||
Bestell-Nr.:2853084 EAN:2050009041977 Teile-Nr.:B32923C3684M000 -42% inkl. MwSt. 375 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | - | 0.68 µF | 16.50 mm | - | RoHS | +110 °C | 20 % | - | - | - | |||
Bestell-Nr.:3463535 Teile-Nr.:MKY22W34706F00KSSD inkl. MwSt. 216 Stück auf Lager Lieferung Fr., 6. Nov. Min: 9Vielfache: 9 | Draht | 470 nF | 26.0 mm | radial bedrahtet | RoHS | 105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569578 EAN:2050004861778 Teile-Nr.:MKX2AW28204B00KSSD -21% inkl. MwSt. 1156 Stück auf Lager Lieferung Fr., 6. Nov. Min: 100Vielfache: 100 | Lötpins | 0.082 µF | 11 mm | radial bedrahtet | - | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3620973 Teile-Nr.:MKXR3W36806D00MSSD inkl. MwSt. Lieferung Di., 11. Mai 2027 Min: 378Vielfache: 378 | - | 0.68 µF | 24 mm | - | RoHS | - | 20 % | - | - | Bulk | |||

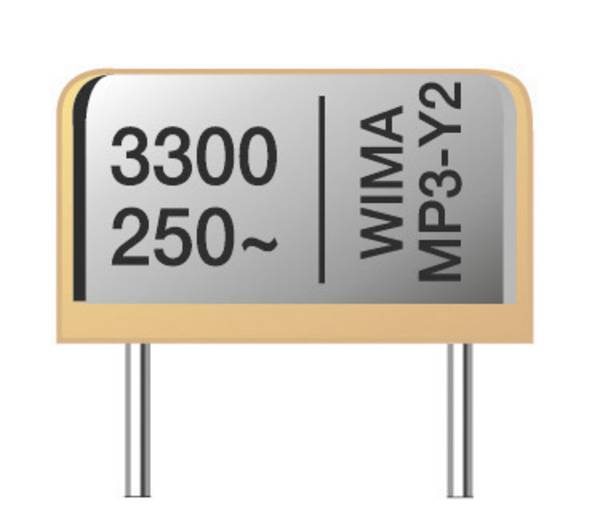

 Abb. ähnlich Bestell-Nr.:3630361 Teile-Nr.:MPRY2W2680FJ00MSSD-480 inkl. MwSt. 45 Stück auf Lager Lieferung Fr., 6. Nov. Min: 480Vielfache: 480 | Lötpins | 0.068 µF | 24 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3620982 Teile-Nr.:MKXR3W42206J00KSSD inkl. MwSt. Bald verfügbar Min: 162Vielfache: 162 | - | 2.2 µF | 39.5 mm | - | RoHS | - | 10 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:1569591 EAN:2050004861907 Teile-Nr.:MKX2AW38206A00KSSD -17% inkl. MwSt. 28 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 0.82 µF | 19 mm | radial bedrahtet | - | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569602 EAN:2050004862010 Teile-Nr.:MKX2AW44706J00KSSD inkl. MwSt. 34 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 4.7 µF | 39.5 mm | radial bedrahtet | - | +105 °C | 10 % | - | - | - | |||
Bestell-Nr.:3462877 Teile-Nr.:PME271M647KR30 inkl. MwSt. 300 Stück auf Lager Lieferung Fr., 6. Nov. Min: 10Vielfache: 10 | - | 470 nF | 22.0 mm | radial bedrahtet | RoHS | 110 °C | 10 % | - | - | Piece | |||
 Abb. ähnlich Bestell-Nr.:1569426 EAN:2050004860252 Teile-Nr.:MKX2AW31004B00KSSD-1 inkl. MwSt. 324 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 7 | Lötpins | 0.1 µF | 11 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3621272 Teile-Nr.:MPX15W2220FE00MSSD inkl. MwSt. 7 Stück auf Lager Lieferung Fr., 6. Nov. Min: 1000Vielfache: 1000 | Lötpins | 0.022 µF | 15 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | Bulk | |||
Bestell-Nr.:2853086 EAN:2050009041991 Teile-Nr.:B32924C3335M000 -6% inkl. MwSt. 171 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | - | 3.3 µF | 27.50 mm | - | RoHS | +110 °C | 20 % | - | - | - | |||
Bestell-Nr.:3462883 Teile-Nr.:PME271Y610MR30 inkl. MwSt. 600 Stück auf Lager Lieferung Fr., 6. Nov. Min: 10Vielfache: 10 | THT | 0.1 µF | 19.0 mm | radial bedrahtet | RoHS | 110 °C | 20 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:1569948 EAN:2050004865479 Teile-Nr.:MPY20W2100FC00MSSD-1 inkl. MwSt. 39 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | Lötpins | 0.01 µF | 13 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569577 EAN:2050004861761 Teile-Nr.:MKX2AW26804B00KSSD inkl. MwSt. 326 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 7 | Lötpins | 0.068 µF | 11 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569488 EAN:2050004860870 Teile-Nr.:MKX2AW41006D00KSSD-1 inkl. MwSt. 97 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 1 µF | 24 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
Bestell-Nr.:3463017 Teile-Nr.:JN09B221KY12N+DL25MM inkl. MwSt. 3200 Stück auf Lager Lieferung Fr., 6. Nov. Min: 100Vielfache: 100 | - | 220 pF | - | radial bedrahtet | RoHS | 125 °C | 10 % | - | - | - | |||
Bestell-Nr.:3523745 Teile-Nr.:JN12E222MY12N+DL25MM -32% inkl. MwSt. 188 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | - | 2.200 pF | - | radial bedrahtet | RoHS | 125 °C | 20 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3630352 Teile-Nr.:MKY22W11003D00KSSD-3000 inkl. MwSt. 5220 Stück auf Lager Lieferung Fr., 6. Nov. Min: 3000Vielfache: 3000 | - | 1000 pF | 9.5 mm | - | RoHS | - | 10 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3630353 Teile-Nr.:MKY22W11503D00KSSD-3000 inkl. MwSt. 1464 Stück auf Lager Lieferung Fr., 6. Nov. Min: 3000Vielfache: 3000 | - | 1500 pF | 9.5 mm | - | RoHS | - | 10 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3630354 Teile-Nr.:MKY22W12203D00KSSD-3000 inkl. MwSt. 4800 Stück auf Lager Lieferung Fr., 6. Nov. Min: 3000Vielfache: 3000 | - | 2200 pF | 9.5 mm | - | RoHS | - | 10 % | - | - | Bulk | |||

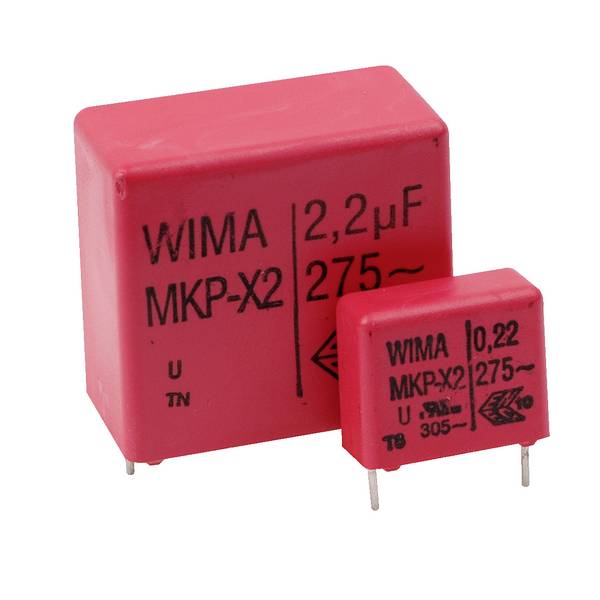

 Abb. ähnlich Bestell-Nr.:3630345 Teile-Nr.:MKX2AW31004B00KSSD-2400 inkl. MwSt. 3570 Stück auf Lager Lieferung Fr., 6. Nov. Min: 2400Vielfache: 2400 | - | 0.1 µF | 11 mm | - | RoHS | - | 10 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3630347 Teile-Nr.:MKX2AW33304J00KSSD-900 inkl. MwSt. 700 Stück auf Lager Lieferung Fr., 6. Nov. Min: 900Vielfache: 900 | - | 0.33 µF | 16 mm | - | RoHS | - | 10 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:1569582 EAN:2050004861815 Teile-Nr.:MKX2AW31805B00KSSD -19% inkl. MwSt. 48 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 5 | Lötpins | 0.18 µF | 15 mm | radial bedrahtet | - | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569587 EAN:2050004861860 Teile-Nr.:MKX2AW33905F00KSSD inkl. MwSt. 48 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 3 | Lötpins | 0.39 µF | 18.5 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569607 EAN:2050004862065 Teile-Nr.:MKX2AW51007H00KSSD inkl. MwSt. 49 Stück auf Lager Sofort-Lieferung Do., 5. Nov. | Lötpins | 10 µF | 45.5 mm | radial bedrahtet | - | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569432 EAN:2050004860313 Teile-Nr.:MKX2AW21002C00KSSD -17% inkl. MwSt. 30 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 5 | Lötpins | 0.01 µF | 9 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3621473 Teile-Nr.:MPX21W2680FF00MSSD inkl. MwSt. 853 Stück auf Lager Lieferung Fr., 6. Nov. Min: 500Vielfache: 500 | Lötpins | 0.068 µF | 17 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3622647 Teile-Nr.:MPY20W2150FD00MSSD inkl. MwSt. Lieferung Fr., 16. Apr. 2027 Min: 1000Vielfache: 1000 | Lötpins | 0.015 µF | 14 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3621209 Teile-Nr.:MPX12W2330FF00MSSD inkl. MwSt. 292 Stück auf Lager Lieferung Fr., 6. Nov. Min: 500Vielfache: 500 | Lötpins | 0.033 µF | 17 mm | radial bedrahtet | RoHS | +110 °C | 20 % | - | - | Bulk | |||
Bestell-Nr.:3621055 Teile-Nr.:MKY22W21004B00KB00 inkl. MwSt. Lieferung Di., 11. Mai 2027 Min: 1150Vielfache: 1150 | - | 0.01 µF | 11 mm | - | RoHS | - | 10 % | - | - | - | |||
Bestell-Nr.:3621049 Teile-Nr.:MKY22W16803H00MD00 inkl. MwSt. Lieferung Di., 11. Mai 2027 Min: 1000Vielfache: 1000 | - | 6800 pF | 12.5 mm | - | RoHS | - | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3621013 Teile-Nr.:MKY22W11503D00MI00 inkl. MwSt. Lieferung Di., 11. Mai 2027 Min: 900Vielfache: 900 | - | 1500 pF | 9.5 mm | - | RoHS | - | 20 % | - | - | Tape on Full reel | |||
Bestell-Nr.:3621029 Teile-Nr.:MKY22W14703F00KB00 inkl. MwSt. Lieferung Di., 11. Mai 2027 Min: 1100Vielfache: 1100 | - | 4700 pF | 11 mm | - | RoHS | - | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451089 EAN:2050000127045 Teile-Nr.:MKY22W13303F00KSSD-1 -20% inkl. MwSt. 85 Stück auf Lager Sofort-Lieferung Do., 5. Nov. Min: 5 | Lötpins | 3300 pF | 11 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451076 EAN:2050000126932 Teile-Nr.:MKY22W12203D00KSSD-1 inkl. MwSt. Bald verfügbar Min: 5 | Lötpins | 2200 pF | 9.5 mm | radial bedrahtet | RoHS | +105 °C | 10 % | - | - | - | |||
Bestell-Nr.:3620800 Teile-Nr.:MKX2AW34705G00KD00 inkl. MwSt. Bald verfügbar Min: 360Vielfache: 360 | - | 0.47 µF | 19 mm | - | RoHS | - | 10 % | - | - | - | |||
Bestell-Nr.:3620815 Teile-Nr.:MKX2AW36805G00MD00 inkl. MwSt. Bald verfügbar Min: 360Vielfache: 360 | - | 0.68 µF | 19 mm | - | RoHS | - | 20 % | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3620813 Teile-Nr.:MKX2AW36805G00KSSD inkl. MwSt. 1448 Stück auf Lager Lieferung Fr., 6. Nov. Min: 594Vielfache: 594 | - | 0.68 µF | 19 mm | - | RoHS | - | 10 % | - | - | Bulk | |||
Ratgeber
Entstörkondensatoren finden sich in zahlreichen Haushaltsgeräten, vom Staubsauger über die Kaffeemaschine bis zu PC und Kühlschrank. Ebenso präsent sie sie aber auch in der Industrie, in Elektromotoren beispielsweise. Ihr Zweck: Sie schützen das jeweilige Equipment vor Überspannungen, verringern elektromagnetische Störeinflüsse auf den Funkempfang und bieten gleichzeitig in begrenztem Umfang Schutz vor Stromschlägen. Wie solche Bauelemente funktionieren, wie und wo sie einzusetzen sind, das erfahren Sie hier.
Ein Entstörkondensator ist aufgebaut wie jeder andere Kondensator auch: Zwei oder mehrere Metallelektroden sind durch eine Isolierschicht, das Dielektrikum, voneinander getrennt. Er verfügt auch über dessen wesentliche Funktionen – er kann Energie speichern und Frequenzen je nach Höhe einen mehr oder weniger großen Widerstand entgegensetzen.
Die typischen Kondensatoreigenschaften nutzen Entstörkondensatoren für drei wichtige Zwecke:
Sie verringern hochfrequente Störsignale. Diese entstehen häufig beim Ein- und Ausschalten elektrischer Anlagen und äußern sich beispielsweise beim Radioempfang durch ein deutlich hörbares Knacken im Lautsprecher. Entsprechend nennt man diese Kondensatoren denn auch einfach Funkentstörkondensatoren.
Sie dienen als Geräteschutz gegen Überspannungen. Diese treten meist dann auf, wenn zum Beispiel per Netzstrom betriebene induktive Lasten wie Motoren oder Trafos eingeschaltet werden. In der Regel sind dann auch Einschwingvorgänge mit im Spiel, so genannte Transienten.
- Sie schützen das Versorgungsnetz. Fehlende, defekte oder ungeeignete Entstörkondensatoren beziehungsweise Netzfilter können einerseits unerwünschte Rückwirkungen auf das Stromnetz verursachen, andererseits auch zu gefährlichen Betriebszuständen bis hin zu Explosionen oder Bränden führen.
Eingeteilt sind Sicherheitskondensatoren in die drei Hauptklassen X, Y und XY. Die Kriterien sind der Bereich der Bemessensspannung, die Ausführung der Isolation und die Impulsfestigkeit. Zu beachten: Entstörkomponenten sind oft für 10 bis 20 Jahre oder länger semipermanent direkt an die Netzspannung angeschlossen. Sie sind daher dauernd schädlichen Überspannungen und Transienten ausgesetzt. Aus diesem Grund müssen Entstörkondensatoren die Sicherheits- und Entflammbarkeitsanforderungen der europäischen Sicherheitsnorm IEC/EN 60384-14-2 entsprechen.
Hier eine kurze Klassenübersicht:
X: Hier finden sich überwiegend Sicherheitskondensatoren, die das angeschlossene Gerät vor Überspannung schützen. Verbunden über den Kondensator sind der Außenleiter und der Nullleiter oder zwei Außenleiter der Stromzuführung. X-Kondensatoren absorbieren effektiv symmetrische oder differentielle Störungen.
Y: Um den Benutzer eines Geräts vor einem Stromschlag zu schützen, sind Y-Typen zwischen dem Außen- und dem Schutzleiter oder dem Neutralleiter und dem Schutzleiter verbunden.
XY: Diese Klasse bezeichnet Bauteile, in denen sich in einem einzigen Gehäuse sowohl ein X- als auch ein Y-Kondensator befinden. Kondensatoren dieser Art sind in der Regel mit drei Anschlüssen versehen.
Neben den Hauptklassen existieren unter noch die Unterklassen X1, X2, Y1 und Y2. Gemeinsam ist diesen Unterklassen ihr Nennspannungsbereich von mindestens 250 Volt. X2 und Y2 sind dabei die am häufigsten verwendeten sicherheitszertifizierten Kondensatoren, da sie beim Anschluss an Haushaltssteckdosen zum Einsatz kommen. In industriellen Umgebungen dominieren dagegen die Typen X1 und X1. Typische Beispiele sind Beleuchtungen mit 3-Phasen-Vorschaltgeräten.
Sicherheitskondensatoren, die sämtliche Aspekte der X- und Y-Typen kombinieren, erfüllen sowohl die X- als auch die Y-Sicherheitsanforderungen und -normen. Für die X1/Y1-Kombination bedeutet dies somit, dass der Kondensator entweder als X1-Typ in einer Leiter-zu-Leiter-Anwendung oder als Y1-Typ in einer Leiter-zu-Erde-Anwendung verwendet werden kann.
| Unterklasse | Impulsspitzenspannung im Betrieb | Geforderte Impulsfestigkeit |
|---|---|---|
| X1 | 2.5 bis 4 kV | 4 kV für C ≤ 1μF |
| X2 | ≤ 2.5 kV | 2.5 kV für C ≤ 1 μF |
| Unterklasse | Nennspannungsbereich | Geforderte Impulsfestigkeit |
|---|---|---|
| Y1 | ≤ 500 V AC | 8 kV |
| Y2 | ≥150 - ≤ 300 V AC | 5 kV |
Bauarten von Entstörkondensatoren
Klassen und Unterklassen sind nicht die einzigen Unterscheidungsmerkmale. Auch hinsichtlich der Konstruktion existieren Unterschiede, die sich erheblich auf die Einsatzbereiche auswirken. Gekennzeichnet sind die Bauarten durch zwei Großbuchstaben. Der erste steht für die Art der Elektrode, also M für Metall. Der zweite Buchstabe kennzeichnet das Material des Dielektrikums, auf das die Metallschicht aufgedampft oder aufgedruckt ist.
MP: Sicherheitskondensatoren dieser Bauart besitzen als Dielektrikum einen ein- oder beidseitig mit Aluminium bedampften Papierstreifen. Ähnlich einem normalen Folienkondensator ist dieser Streifen im Wechsel mit einer Lage Isolierpapier zu einem Wickel aufgerollt. Was diese Kondensatorbauart bis heute zu einem der zuverlässigsten und sichersten macht ist das Isolierharz, in das der Wickel eingebettet ist. Dieses Harz sorgt für große Beständigkeit gegenüber Feuchtigkeit und Temperaturschwankungen. Zusätzlicher Effekt: Diese MP-Typen besitzen selbstheilende Eigenschaften. Dielektrische Durchschläge oder Kurzschlüsse zwischen den Elektroden führen nicht zur Zerstörung des Bauteils. An der Durchschlagstelle verdampft die Metallschicht lediglich und hinterlässt einen nichtleitenden winzigen Fleck auf dem Dielektrikum. Die Isolation zwischen den Elektroden bleibt somit erhalten.
MKP: Ähnlich konstruiert wie MP-Typen wird bei MKP statt eines Papierstreifens eine Polypropylenfolie verwendet. Hohe Feuchtigkeits- und Langzeitstabilität sind ebenso vorhanden wie die Selbstheilung. Kondensatoren dieses Typs sind in ein Kunststoffgehäuse eingegossen.
MKT: Wird statt Polypropylen Polyester als Folienmaterial verwendet, handelt es sich um einen MKT-Typ. Er besitzt ähnlich positive Eigenschaften wie die vorgenannten Bauarten, ist aber von der Größe her kompakter konstruiert.
MLCC: Das M steht hier sowohl für Metall als auch für Multi – es handelt sich um einen „Multi Layer Ceramic Capacitor“, also um einen mehrlagigen Keramikkondensator. MLCC-Komponenten sind die modernste Form für Keramikkondensatoren überhaupt. Sie können so klein sein, dass sie durch entsprechende Automaten direkt auf die Platine aufgelötet werden können, im sogenannten SMD-Verfahren. Durch die hervorragenden elektrischen wie verarbeitungstechnischen Voraussetzungen gelten MLCC von der Stückzahl her als die heute am meisten verbauten Keramikkondensatoren. Ihr Kapazitätsbereich kann bis zu mehreren hundert Mikrofarad (µF) betragen.
Entstörkondensatoren beziehungsweise Funkentstörkondensatoren gehören zu den kritischen elektronischen Bauelementen. Unsachgemäßer oder nicht an die Verwendung des Geräts angepasster Einbau kann zu Bränden, Explosionen oder lebensgefährlichen Kurzschlüssen führen. Um Störungen und Gefährdungen von vornherein auszuschließen, ist unbedingt die Norm IEC/EN 60384-14-2 zu beachten.
Hinsichtlich der elektrischen Parameter ist auf die Kapazität des Kondensators ebenso zu achten wie auf die Nennspannung, definiert in den X- und Y-Unterklassen. Konstruktionstechnisch wichtig sind Bauart – radiale Anschlüsse beziehungsweise SMD –, Rastermaß, Länge, Breite und Höhe sowie der zulässige Temperaturbereich. Die weitaus meisten angebotenen Sicherheitskondensatoren sind bis zu einer maximalen Temperatur von 110 °C zugelassen, was im Allgemeinen ausreichen dürfte.
Aus Sicherheitsgründen sollte man auch die Kennzeichnung der Bauelemente beachten, vor allem erforderliche Prüfzeichen. Sind keine vorhanden oder entsprechen nicht der gültigen Norm, darf ein damit ausgestattetes Gerät nicht in Betrieb genommen werden.
FAQ – häufig gestellte Fragen
Sind Sicherheitskondensatoren der Typen X2 und Y2 austauschbar?
Ein Y2-Typ kann problemlos an Stelle eines X2-Typs verwendet werden. Ein X2-Typ sollte aber keinesfalls einen Y2-Typ ersetzen. Das liegt daran, dass ein X2-Kondensator zwar funktionieren und die Störungen ausreichend filtern würde, er aber nicht den Sicherheitsstandards für die Verbindung von Leitung und Erde entspricht. Y2-Sicherheitskondensatoren sind deutlich robuster und können höheren Spitzenimpulsspannungen standhalten.
Lassen sich Funk-Entstörkondensatoren durch normale Kondensatoren ersetzen?
Auf gar keinen Fall, da ein normaler Kondensator konstruktionstechnisch nicht für die erforderlichen Betriebszustände geeignet ist. Neben Kurzschlüssen kann es im schlimmsten Fall zu Bränden oder Explosionen kommen. Entstörkondensatoren sind so ausgelegt, dass sie auch bei hohen Spannungsimpulsen ihre Isolationsfähigkeiten behalten und selbst bei Durchschlägen weder eine Stichflamme freisetzen noch leitfähiges Material absondern. Im seltenen Fall einer Zerstörung platzen sie einfach auf.
Warum sollten auch LED-Lampen mit Sicherheitskondensatoren ausgestattet sein?
LED-Beleuchtungen wie LED-Licherketten oder LED-Spots sind sehr empfindlich gegenüber Leckströmen und elektrischen Einschwingungen. Sie beginnen dann häufig zu blitzen oder zu glimmen. Was im eingeschalteten Zustand nicht auffällt, kann beim Abschalten der Beleuchtung sehr unangenehmen sein. Je nach Ausstattung der LED-Leuchte lassen sich Leckströme über parallel mit den elektrischen Zuleitungen verbunden Kondensatoren ausgleichen. Ist ein Schutzleiter vorhanden, helfen entweder ein X1- oder X2-Kondensator jeweils der Unterklasse Y2. Ohne Schutzleiter genügt die Parallelschaltung mit einem X2-Typ einer beliebigen Unterklasse.
