Name: 10 Stk. Weidmüller Koppelrelais 230VAC RCMKIT-I
Brand: Weidmüller
SKU: 1915620
Availability: BackOrder

10 Stk. Weidmüller Koppelrelais 230VAC RCMKIT-I-0

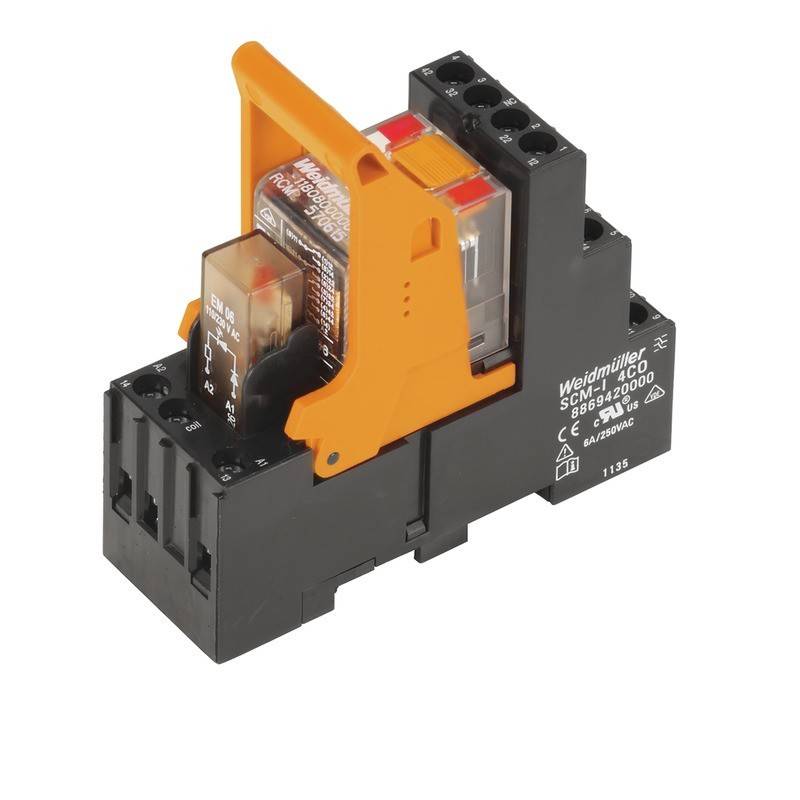

Ein orangefarbenes Relais auf einer schwarzen Basis von Weidmüller, Modell SBG, mit mehreren Anschlussklemmen und techn. Spezifikationen.

1/2

Produkt-Art

Koppelrelais

Kontaktart

4 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

240 V/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 30. Dez.

20 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Gesamt

€ 290,94

steuerfreie IGL

€ 7,91

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Feuchtigkeit: 40 °C / 93 % rel.Feuchte, keine Betauung
Lagertemperatur: -40 °C...70 °C
Nennstrom AC: 4,3 mA
Nennleistung: 1,0 VA
Ansprech-/Abfallspannung typ.: 184 V / 69 V AC
Statusanzeige: LED rot
Nennschaltspannung: 240 V AC
Einschaltstrom: 12 A / 20 ms
Schaltleistung DC (ohmsch), max.: 144 W @ 24 V
min. Schaltleistung: 1 V / 1 mA
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Ja (blockierbar)
Mechanische Schaltstellungsanzeige: Ja
Bemessungsspannung: 250 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: IIIa
Spannungsfestigkeit Eingang - Ausgang: 2,5 KVeff / 1 Min.
Spannungsfestigkeit benachbarte Kontakte: 2 kVeff / 1 min
Spannungsfestigkeit offener Kontakt: 1,2 kVeff / 1 min
Stehstoßspannung: 5 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Anzugsdrehmoment, min.: 0,5 Nm
Anzugsdrehmoment, max.: 0,7 Nm
Klemmbereich, Bemessungsanschluss: 2,5 mm²
Klemmbereich, min.: 1 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 1 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 1 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 1 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 1 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.: 1 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.: 1,5 mm²
Klingenmaß: Gr. PZ1

Produkt-Art: Koppelrelais

Typ: 2497120000

Anschluss: Schrauben

Herstellerfarbe: Schwarz

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi + 5 µ Au

Nennspannung: 230 V/AC

Schaltspannung (max.): 240 V/AC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 30 x 10⁶ Zyklen

Luft-/Kriechstrecke (Spule/Kontakte): 4 mm

Widerstand (Spule): 19465 Ω

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 78.3 mm

Breite: 27.2 mm

Höhe: 77 mm

Abm.: (B x H x T) 27.2 x 77 x 78.3 mm

Inhalt: 10 St.

Gewicht: 97.45 g

RoHS-konform: Ja

Dauerstrom (max.): 4 A

Betriebsspannung: 230 V/AC

Einschalt-Strom: 12 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1915620 10 Stk. Weidmüller Koppelrelais 230VAC RCMKIT-I

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1915620 10 Stk. Weidmüller Koppelrelais 230VAC RCMKIT-I

Beschreibung

Weidmüller Koppelrelais 230VAC RCMKIT-I #2497120000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 230VAC 4Wechsler PrüftasteTyp:RCMKIT-I #2497120000Ausführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:207..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:207..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:4Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:ACSchutzart (IP):IP20Breite:27,2 mmHöhe:77 mmTiefe:78,3 mm
Weidmüller Koppelrelais 230VAC RCMKIT-I #2497120000: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118508710

Geliefert wird: Weidmüller Koppelrelais 230VAC 4Wechsler Prüftaste RCMKIT-I #2497120000, Verpackungseinheit: 10 Stk., EAN: 4050118508710
